ترموستات صنعتی شیوا امواج
ترموستات صنعتی شیوا امواج، سنسوری مناسب برای کنترل دما وسایل صنعتی در دمای، ما بین محدوده ۵۰- درجه سانتیگراد تا ۱۲۵+ درجه سانتیگراد می باشد. این دستگاه برای کنترل دمای مناسب یخچال با استفاده از سنسور اضافه به همراه تایمر داخلی که برخوردار است عملبات دیفراست را انجام می دهد.
ویژگی های ترموستات صنعتی شیواامواج
- دارای دو نمایشگر که به صورت PVبرای نمایش دمای واقعی و SVبرای نمایش دمای تنظیمی می باشد نمایش داده می شود.
- ۴ عدد نشانگر برای اعلام که هر کدام به معنای خاصی می باشد
- COMPبه معنای فعال بودن رله کمپرسور
- DEFRبه معنای فعال بودن رله دیفراست ( برفک زدایی )
- FANبه معنای فعال بودن رله فن
- BUZRبه معنای فعال بودن رله آلارم
- از قابلیت های ترموستات صنعتی شیواامواج می توان به موارد زیر اشاره کرد
- تنظیم زمان تاخیر قطع و وصل کمپرسور
- تشخیص قطع شدن سنسور
- کالیبره کردن دستگاه با مرجع مورد نظر
- دارای دو سنسور مجزا برای کنترل دما جهت ترموستات برودتی و دیفراست
- امکان حفاظت در برابر کاهش دما در حالت ترموستات برودتی
- امکان حفاظت در برابر افزایش دما در حالت دیفراست
- ترموستات صنعتی شیوا امکان محاسبه زمان جهت کنترل در حالت دیفراست را دارد
- تنظیم پارامترهای مربوطه
مشخصات فنی ترموستات شیواامواج
ولتاز تغذیه سنسور ۱۸۰ تا۲۵۰ ولت متناوب و 5۰ تا 60 هرتز می باشد.
محدوده اندازه گیری ۱۲۵ تا ۵۰- درجه سانتیگراد است.
سیکل دیفراست ترموستات صنعتی ۰ تا ۱۴۴۰ دقیقه می باشد.
زمان دیفراست ۰ تا ۲۴۰ دقیقه
دقت اندازه گیری برای دما ۱ درجه سانتی گراد
دارای 2 عدد سنسور
نوع سنسور همراه با دستگاه سنسور نوع lc می باشد
دارای 3 عدد رله خروجی 10 آمپر می باشد.
این دستگاه در محیطی با دما ۶۵+ تا۲۰– و رطوبت ۷۰ درصد کار می کند و شرایطی غیر از این، ممکن است به دستگاه آسیب برساند.
نحوه نصب ترموستات صنعتی شیو امواج
برای انجام سیم کشی ترموستات صنعتی شیواامواج مطابق نقشه زیر عمل کنید.
نحوه عملکرد ترموستات صنعتی شیوا
در زمانی که دستگاه به صورت عادی یعنی در حالت ترموستات برودتی کار میکند، دمای یخچال روی نمایشگر PV و دمای روشن شدن کمپرسور بر روی نمایشگر SV نمایش داه می شود.در این هنگام نشانگر FAN روشن می باشد.
با افزایش دمای یخجال و رسیدن به دمای روشن شدن کمپرسور همراه با نشانگر COMP روشن شده و دمای یخچال شروع به خنک شدن می کند با کاهش دمای یخچال و رسیدن آن به دمای oFF کمپسور همراه با نشانگر COMP خاموش می گردد.
نحوه برفک زدایی به این گونه می باشد که مطابق سیکل زمانی مشخص شده انجام می گردد. با شروع هر سیکل دیفراست بر روی نمایشگر PV دمای دیفراست و رو نایشگر SV دمای خروج از دیفراست نمایش داده می شود که در ای حالت نشانگر DEFR روشن و نشانگر FAN خاموش می شود.
اگر شرایط به صورت زیر باشد عملیات دیفراست انجام نخواهد شد:
- صفر بودن سیکل دیفراست DEFC
- صفر بودن زمان دیفراست DEFT
- دمای دیفراست از دمای تنظیمی شروع به دیفراست یا DEFS بیشتر باشد

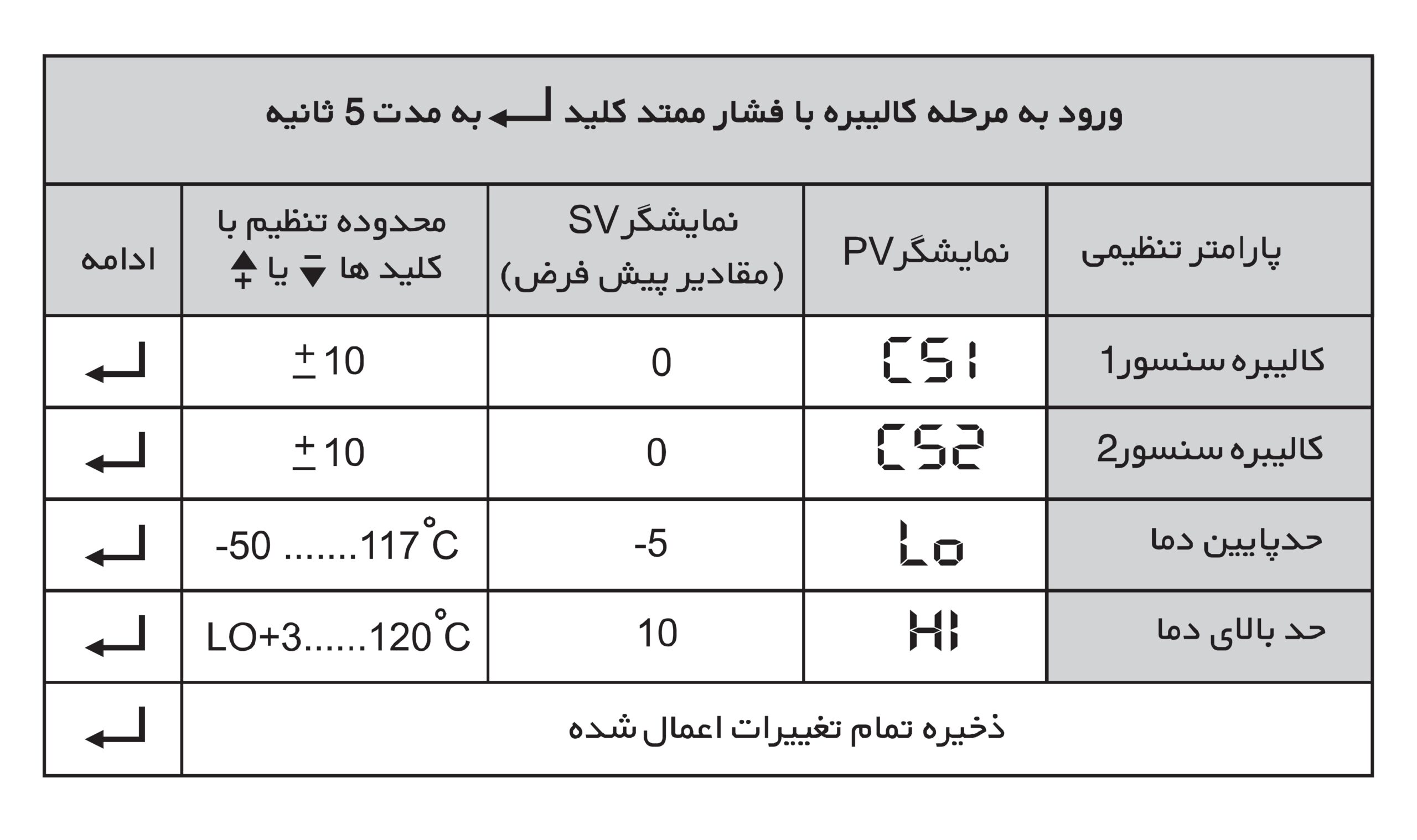

نحوه کالیبره کردن ترموستات صنعتی شیوا امواج
تنظیم ترموستات صنعتی شیوا
پیغام های خطا دستگاه
زمانی که سنسور 1 قطع باشد بر روی سگمنت بالا Err و بر روی سگمنت پایین خطا SEnl نشان داده می شود و در این هنگام هیچکدام از عملیات های کنترلی ترموستات برودتی و دیفراست انجام نمی شود.
در صورت کاهش یا افزایش دما از محدوده دما تعریف شده بدون وقفه در عملکرد کمپرسور، بر روی سگمنت PV دمای یخچال و بر روی سگمت SV خطا ErrH یا ErrL به صورت چشمک زن نمایش داده می شود.
