سیم کشی اینورتر ال اس برای نصب و راه اندازی:
در مقاله در پیش رو تلاش بر این است سیم بندی درایو LS را آموزش دهیم. اگر بخواهیم مراحل نصب و راه اندازی اینورتر را از اول شرح دهیم:
۱. انتخاب اینورتر
۲.نصب اینورتر
۳.سیم بندی و وایرینگ درایو LS
۴.پروگرم کردن اینورتر
برای اطلاعات بیتشر از وایرینگ باید رجوع کنیم به دیتا شیت. هر اینورتری وایرینگ مختص به خورد را دارد ولی همه شبیه به هم هستن که در این مقاله قصد داریم سیم بندی درایو LS سری iG5 را توضیح دهیم.
سیم کسی اینورتر iG5 ال اس:

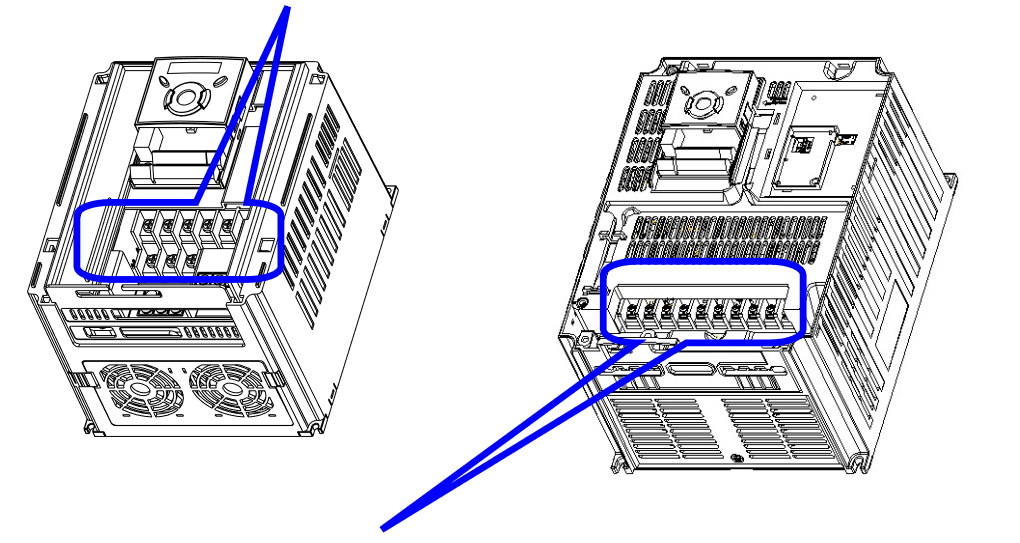

طبق شکلهای زیر اینورتر دارای یکسری ترمینالهای قدرت و یکسری ترمینالهای فرمان میباشد.
ابتدا از ترمینالهای قدرت شروع میکنیم.

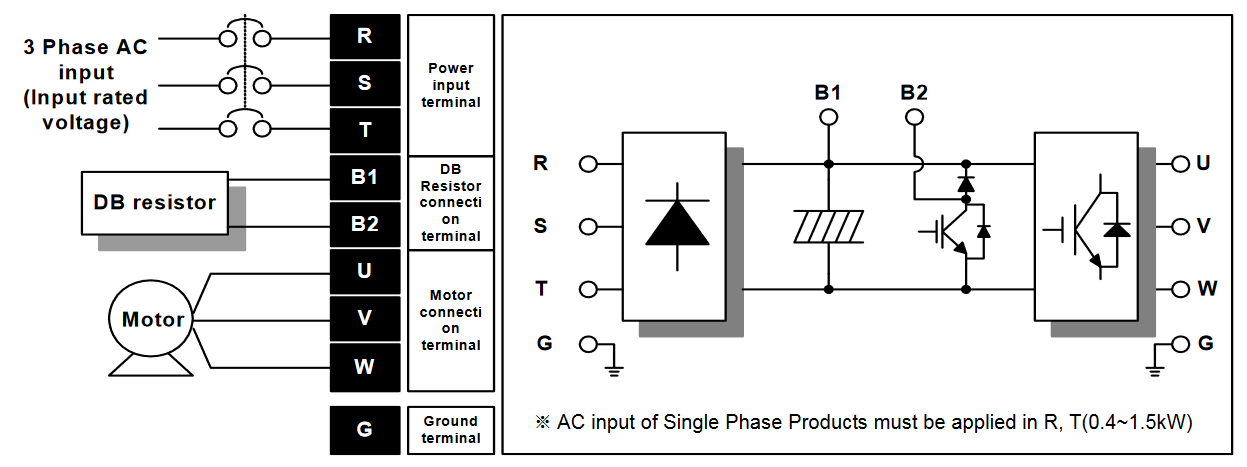

ترمینالهای R,S وT ترمینالهای ورودی هستند که برق سه فاز به آنها وصل میشود.
و U,V و W به موتور وصل میشوند.
البته در اینورترهای ورودی تک فاز شما فاز و نول را به R و T وصل میکنید.

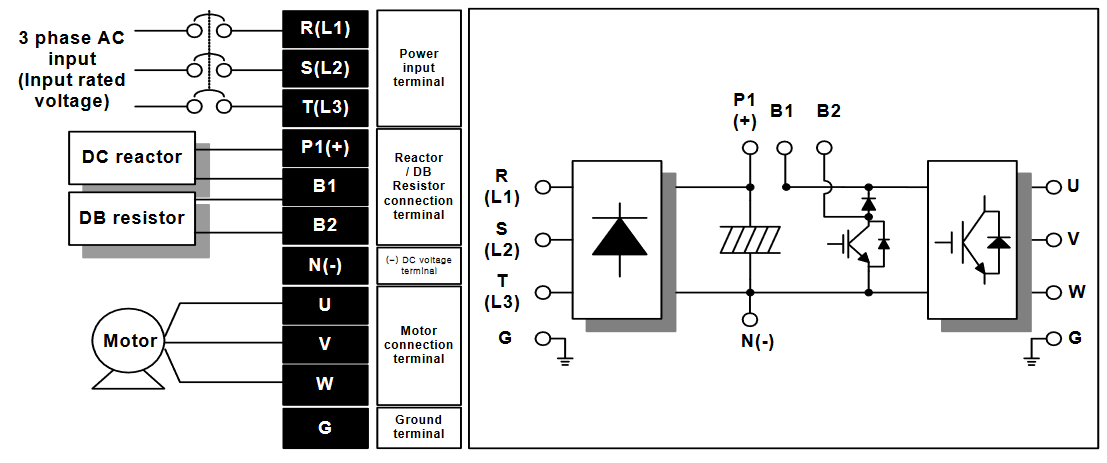

ترمینالهای B1 و B2 هم جهت اتصال مقاومت ترمز و یا در توان های بالا یونیک بریک میباشد.

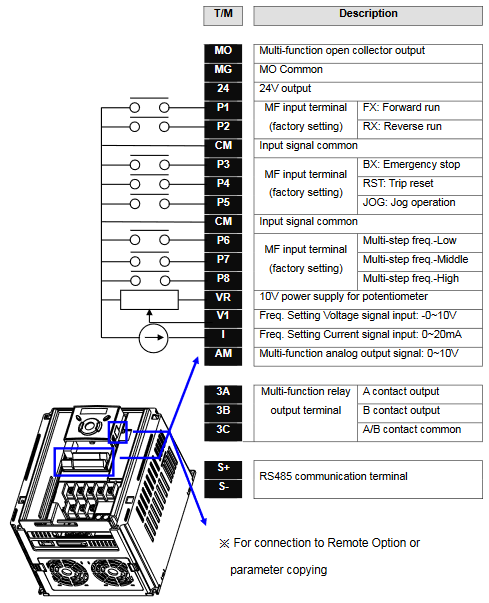

حالا به شرح ترمینالهای فرمان میپردازیم.
ترمینال ۲۴ ولتاژ مثبت ۲۴ ولت DC و CM منفی یا همان صفر ولت را به ما میدهد.
در این اینورتر از CM برای فرمان به ورودیهای دیجیتال (ورودیهای دیجیتال ما اعم از ،P1، P2، P3، P4، P5، P6، P7 P8 ) استفاده میکنیم.
ورودی ها به شرح زیر میباشد:
اگر ترمینال CM را به هر یک از این p ها وصل کنیم یک کار خاص انجام میدهد.
اگر CM را طبق نقشه به p1 وصل کنیم دیفالت کارخانه به این صورت برنامه نوشته که موتور ما به صورت forward شروع به چرخش خواهد کرد و اینورتر run خواهد شد.
اگر CM را به P2 وصل کنیم اینورتر run شده و موتور بصورت چپ گرد راه اندازی خواهد شد کرد.
ترمینال P3 جهت stop اضطراری میباشد که اگر CM به P3 وصل شود موتور در هر سرعت و جهتی در حال چرخش باشد stop خواهد کرد.
ترمینال P4 در مورد ریست کردن trip میباشد اگر اینورتر ما به هر جهتی trip کرد CM رو که به P4 وصل کنیم trip را ریست میکند و در صورت رفع عیب اینورتر به راحتی راه اندازی میشود.
P5 برای Jog operation میباشد. ترمینال JOG در تمامی اینورتر ها هست و وظیفه دارد که وقتی CM را به P5 وصل کردیم موتور با یک فرکانس که از قبل تعریف شده است در جهت راست گرد شروع به چرخش خواهد کرد، این JOG برای تست استفاده میگردد.
فرکانس JOG دربخش پارامترها توضیح میدهیم.
مثلا فرکانس JOG رو ۲۰ هرتز میدهیم وقتی CM رو به P5 توسط یک کلید یا شاسی وصل کنیم مادامی که نگه داریم با فرکانس ۲۰ هرتز بچرخش در خواهد آمد و در صورت رها کردن موتور stop میکند. این JOG برای تست و تنظیمات لحظهای دستگاه استفاده میشود.
مورد بعدی Multi-Step ها هستند، که ما میتوانیم بذای ترمینال های P6، P7 و P8 در قسمت پارامتر ها برای هرکدام یک فرکانسی تعیین کنیم. به طور مثال برای P6 فرکنس 10 هرتز برای P7 فرکانس 20 هرتز و برای P8 فرکانس 40 هرتز. هر بار که CM را توسظ یک کلید به P6، P7 یا P8 وصل کنیم موتور با همان فرکانسی که در پارامتر ها برایش تعرف کردیم شروع به چرخش خواهد کرد. Multi-Step در جاهایی کاربرد دارد که ما می خواهیم موتور با سه تا و چهار تا، یا حتی بالای 20 تا Multi-Step (برخی اینورتر ها) تعریف کنیم که حتما با این سرعت های خاص شروع به چرخش کند.
در بعضی از دستگاه ها مثلا مواد ورودی دستگاه که عوض می شود نیاز است که با یک سرعت خاصی که از قبل تست شده راه اندازی شود، به طور مثال خط تولد نایلون:
سایز نایلون که عوض شود، قلتک ها با سرعتی که از قبل جواب داده باید به حرکت در بیایند. کافیست مواد ورودی و سایز نایلون که عوض شد، اپراتور با همان کلید های مخصوص سرعت های خاص اینورتر را روی حالت خاص خود تنظیم کند. یعنی وقتی کلید را میزنیم آن Multi-Step فعال می شود و با سرعتی که از قبل نتیجه گرفتیم موتور راه اندازی میشود.
ترمينال های VR, V1 و I برای سیگنال ورودی آنالوگ استفاده میشوند، به همراه CM .
VR ولتاژ +10 ولت می دهد و CM مشترک است ( صفر ولت است)، وقتی بین این دو یک ولوم قرار دهیم به این صورت که سر وسط ولوم را به V1 بدهیم، طبق قانون تقسیم ولتاژ بين V1 و VR ولتاژی بین 0 تا 10 ولت می افتد که این تغییر 0 تا 10 ولت با چرخاندن ولوم و یا اتصال به Plc، فرکانس موتور از صفر تا 50 هرتز تغییر خواهد کرد. این برای مواقعی است که ما قصد داریم دور موتور را با یک ولوم خارجی تنظیم کنیم. داخل پارامتر ها باید مرجع فركانس رو روی ورودی آنالوگ درایو بگذاریم و اینجا با یک مقاومت 5 يا 10 كيلو اهم كه قرار داديم، ولوم اين پتانسیومتر را که بچرخانیم صفر تا 10 ولت تغییر میکند و به طبع آن فرکانس ما 0 تا 50 هرتز تغییر میکند و همچنین دور موتور ما (سرعت موتور ما) تغییر خواهد کرد.
ترمینال I به همراه CM جهت نصب سنسور های جریانی هست، یا به عبارتی ورودی آنالوگ جریانی درایو میباشد که از صفر تا 20 میلی آمپر میتواند تغییر کند. چنانچه 0 تا 20 میلی آمپر تغییر کند به طبع آن فرکانس نیز تغییر خواهد کرد
از این قسمت بیشتر در بوستر پمپ ها و در کنترل PID فشار آب استفاده میشود و سنسور فشار یا همان ترانسمیتر فشار به این قسمت متصل میشود و فشار آب را اندازه گرفته، هرچقدر فشار آب کم و زیاد شود خروجی جریانی ترانسمیتر از 4 تا 20 میلی آمپر تغییر میکند و درایو به طبع آن سرعت پمپ را تغییر میدهد و همچنین فشار تغییر میکند.
