اینورتر تکفاز 2.2kW اینوت GD10-2R2G-S2-B

اینورتر 2.2 کیلووات اینوت GD10 از سری اینورترهای GD10 اینوت است که برای کنترل دور موتورهای سه‌فاز در کاربردهای عمومی و صنعتی طراحی شده و با ترکیب ابعاد کم‌حجم، امکانات کنترلی کامل و قیمت اقتصادی، انتخاب مناسبی برای پروژه‌هایی است که نیاز به راه‌اندازی نرم، تنظیم دقیق سرعت و کاهش استهلاک مکانیکی دارند.

اینورتر 2.2 کیلووات اینوت GD10؛ درایو سری GD10 اینوت مدل GD10-2R2G-S2-B

اینورتر 2.2 کیلووات اینوت GD10 یکی از مدل‌های کاربردی سری Goodrive10 شرکت اینوت است که برای کنترل دور و گشتاور موتورهای القایی در کاربردهای عمومی طراحی شده است. این مدل با توان نامی 2.2kW و امکان راه‌اندازی موتورهای سه‌فاز از طریق شبکه تک‌فاز 220V، راه‌حلی اقتصادی، کم‌حجم و مطمئن برای پروژه‌هایی است که نیاز به کنترل سرعت، کاهش ضربه‌های مکانیکی و بهینه‌سازی مصرف انرژی دارند.

سری GD10 با تکیه بر کنترل V/f بهینه‌شده، تابع PID داخلی، چندسرعته، ترمز DC و ارتباط Modbus RTU از طریق پورت RS485، تمام نیازهای متداول درایوهای توان پایین و متوسط را پوشش می‌دهد. در عین حال، ساختار منوی ساده و پارامترگذاری منطقی باعث می‌شود راه‌اندازی اولیه و تنظیمات اینورتر حتی برای تکنسین‌هایی که اولین‌بار با سری GD10 کار می‌کنند نیز سریع و کم‌ریسک باشد.

معرفی کلی اینورتر 2.2 کیلووات اینوت GD10 و جایگاه آن در سری GD10

کد فنی GD10-2R2G-S2-B نشان می‌دهد که این اینورتر از خانواده GD10 بوده و برای توان نامی 2.2kW در سطح ولتاژ 220V تک فاز طراحی شده است. خروجی دستگاه به‌صورت 0-220V سه فاز تعریف شده و محدوده فرکانس خروجی نیز معمولاً در بازه 0-400Hz قابل تنظیم است؛ بنابراین می‌توان سرعت موتور را در بازه‌ای وسیع کنترل کرد و متناسب با فرآیند، دور موتور را کاهش یا افزایش داد.

در بسیاری از پروژه‌های صنعتی و تاسیساتی، استفاده از درایوهای کوچک و جمع‌وجور که در عین حال امکانات کامل کنترلی داشته باشند، اهمیت زیادی دارد. اینورتر 2.2 کیلووات اینوت GD10 دقیقاً برای همین سناریو طراحی شده است؛ بدنه‌ای با درجه حفاظت IP20 که برای نصب داخل تابلو مناسب است، سیستم خنک‌کاری نوع فن دار، و وجود قابلیت‌هایی مانند ترمز داخلی (دارد)، کنترل چندسرعته و ورودی/خروجی‌های چندمنظوره، آن را به انتخابی مطمئن برای طراحان تابلو و مهندسان کنترل تبدیل می‌کند.

ویژگی‌ها و مزایای کلیدی اینورتر 2.2 کیلووات اینوت GD10

• ابعاد کوچک و نصب آسان:
  طراحی مینی و کم‌حجم سری GD10 باعث می‌شود اینورتر فضای کمی در تابلو اشغال کند و حتی در تابلوهای فشرده نیز بدون مشکل جانمایی شود. این موضوع برای پروژه‌های بازسازی یا تابلوهای آماده، یک مزیت مهم است.
• کنترل V/f بهینه‌شده:
  استفاده از کنترل ولت/فرکانس به همراه منحنی‌های قابل‌تنظیم V/f، امکان تطبیق بهتر درایو با نوع بار (گشتاور ثابت یا متغیر) را فراهم می‌کند و در نتیجه موتور در بازه وسیعی از سرعت، عملکردی پایدار و نرم خواهد داشت.
• تابع PID داخلی برای کنترل فرآیند:
  با استفاده از حلقه PID داخلی، می‌توان کمیت‌هایی مانند فشار، دما یا دبی را بدون نیاز به کنترلر خارجی، مستقیماً با اینورتر کنترل کرد. کافی است سیگنال فیدبک مناسب به ورودی آنالوگ متصل و پارامترهای PID تنظیم شود.
• چندسرعته و ورودی‌های دیجیتال منعطف:
  امکان تعریف چند سرعت ثابت و انتخاب آن‌ها از طریق ورودی‌های دیجیتال باعث می‌شود که ماشین در حالت‌های مختلف کاری، سرعت‌های از پیش تنظیم‌شده داشته باشد و اپراتور تنها با تغییر وضعیت شستی‌ها یا PLC، سرعت مناسب هر مرحله را انتخاب کند.
• ترمز DC و چاپر داخلی:
  وجود عملکرد ترمز DC و چاپر داخلی (دارد) این امکان را می‌دهد که با اضافه‌کردن مقاومت ترمز، توقف موتور سریع‌تر و کنترل‌شده‌تر انجام شود؛ این ویژگی در مکانیزم‌هایی که اینرسی بار بالاتر است، اهمیت زیادی دارد.
• ارتباط Modbus RTU از طریق RS485:
  پشتیبانی از Modbus RTU روی پورت RS485 اتصال اینورتر 2.2 کیلووات اینوت GD10 به PLC، HMI و سیستم‌های مانیتورینگ را ساده می‌کند و امکان خواندن پارامترها، ارسال فرمان‌های راه‌اندازی/توقف و تنظیم سرعت از راه دور را فراهم می‌آورد.
• حفاظت‌های کامل الکتریکی:
  حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت، خطای فاز خروجی و سایر خطاهای متداول، از موتور و اینورتر در برابر شرایط غیرعادی شبکه و بار محافظت می‌کند.
• طراحی مناسب برای فن‌ها، پمپ‌های کوچک، نوار نقاله‌های سبک و ماشین‌آلات عمومی:
  ترکیب توان 2.2kW، جریان خروجی نامی 10A و ویژگی‌های کنترلی و حفاظتی، این مدل را برای کاربردهایی مانند فن‌ها، پمپ‌های کوچک، نوار نقاله‌های سبک و ماشین‌آلات عمومی بسیار مناسب می‌کند.

مشخصات فنی شاخص اینورتر 2.2 کیلووات اینوت GD10

• کد فنی اینورتر:
  GD10-2R2G-S2-B از سری Goodrive10 اینوت.
• توان نامی:
  2.2kW متناسب با موتور سه‌فاز در کاربرد هدف.
• جریان خروجی نامی:
  حدود 10A بر اساس جداول رسمی GD10، متناسب با توان و کلاس ولتاژ این مدل.
• جریان ورودی تقریبی:
  حدود 24A برای شرایط نامی، که در انتخاب کابل و حفاظت upstream باید لحاظ شود.
• ولتاژ ورودی:
  220V تک فاز؛ مناسب برای اتصال مستقیم به شبکه تک‌فاز 220V بدون نیاز به ترانس افزاینده یا کاهنده.
• ولتاژ خروجی:
  0-220V سه فاز با قابلیت تنظیم فرکانس در بازه 0-400Hz برای کنترل سرعت موتور.
• روش کنترل:
  کنترل V/f با امکان تنظیم منحنی و پارامترهای مختلف برای تطبیق با نوع بار.
• درجه حفاظت بدنه:
  IP20 مناسب نصب داخل تابلو و محیط‌های صنعتی کنترل‌شده.
• نوع خنک‌کاری:
  فن دار، متناسب با توان 2.2kW و شرایط کاری پیوسته.
• پورت ارتباطی:
  RS485 با پشتیبانی از پروتکل Modbus RTU برای یکپارچه‌سازی آسان در شبکه‌های صنعتی.

کاربردهای متداول اینورتر 2.2 کیلووات اینوت GD10 در صنعت

با توجه به توان نامی 2.2kW، جریان خروجی 10A و امکانات کنترلی و حفاظتی، این مدل از سری GD10 در طیف گسترده‌ای از کاربردهای صنعتی و تاسیساتی قابل استفاده است. به طور خلاصه می‌توان به موارد زیر اشاره کرد:

• کنترل دور فن‌ها و بلوئرهای کوچک و متوسط در سیستم‌های تهویه و سرمایش.
• راه‌اندازی و کنترل پمپ‌های سیرکولاسیون، پمپ‌های دوزینگ و پمپ‌های فرآیندی.
• نوار نقاله‌های سبک و متوسط در خطوط بسته‌بندی، مونتاژ و انتقال مواد.
• ماشین‌آلات بسته‌بندی، لیبل‌زن‌ها، پرکن‌ها و دستگاه‌های چاپ.
• کاربردهایی که در آن فضای تابلو محدود است و استفاده از درایو کم‌حجم و اقتصادی مزیت محسوب می‌شود.

در تمام این کاربردها، استفاده از اینورتر 2.2 کیلووات اینوت GD10 علاوه بر افزایش دقت کنترل سرعت، به کاهش جریان راه‌اندازی، حذف ضربه‌های مکانیکی، کاهش استهلاک گیربکس و کوپلینگ و در نهایت کاهش مصرف انرژی کمک می‌کند.

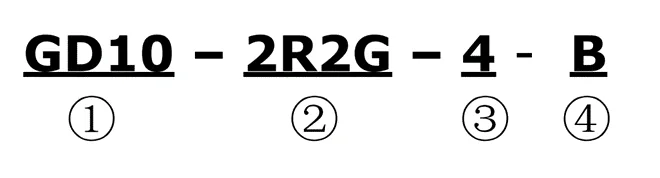

نحوه کدخوانی اینورتر اینوت سری GD10 مدل GD10-2R2G-S2-B

کد فنی GD10-2R2G-S2-B بر اساس ساختار نام‌گذاری استاندارد اینوت تشکیل شده است. بخش GD10 نشان‌دهنده سری اینورتر، بخش میانی حاوی اعداد معرف توان نامی 2.2kW و کلاس جریان، و پسوندهایی مانند S2 یا 4 معرف سطح ولتاژ ورودی (220V تک فاز) و حرف B بیانگر وجود برخی امکانات سخت‌افزاری نظیر چاپر ترمز داخلی است. با آشنایی با این ساختار، هنگام مقایسه مدل‌های مختلف سری GD10 به‌سرعت می‌توان توان، ولتاژ و ویژگی‌های اصلی هر مدل را از روی کد تشخیص داد.

برای درک بهتر جزییات نام‌گذاری و اجزای مختلف کد، مشاهده نمونه‌های کدخوانی رسمی سری GD10 در تصاویر زیر بسیار کمک‌کننده است.

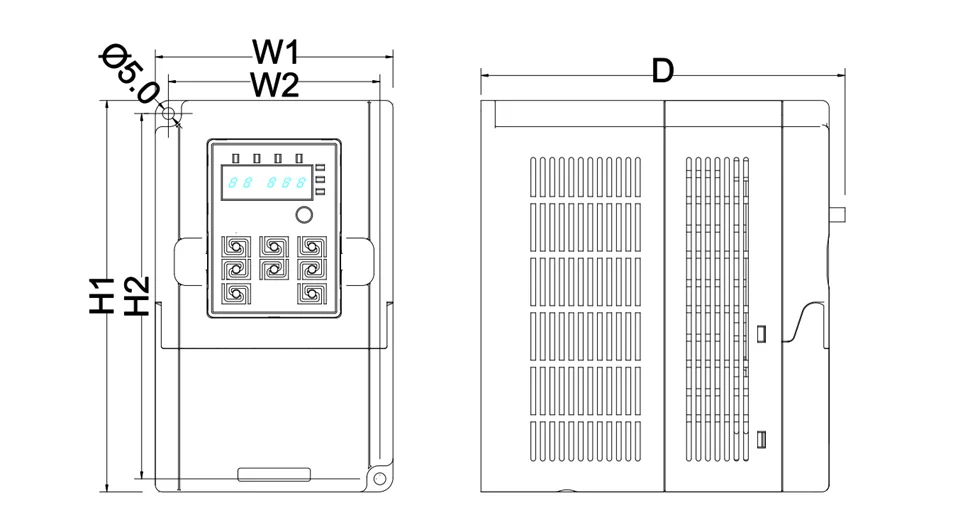

جدول ابعاد و جانمایی اینورتر 2.2 کیلووات اینوت GD10

ابعاد فیزیکی اینورتر در طراحی تابلو، انتخاب محل نصب و رعایت فواصل تهویه بسیار مهم است. سری GD10 با تمرکز بر ساختار مینی و اشغال فضای کمتر نسبت به بسیاری از رقبا طراحی شده است. در جدول‌های رسمی ابعاد، عرض، ارتفاع و عمق مدل‌های مختلف GD10 برای کلاس‌های ولتاژی متفاوت (220V تک فاز) و توان‌های خروجی از جمله 2.2kW به‌صورت دقیق ارائه شده است.

اگر در یک تابلو چندین اینورتر از سری GD10 را در کنار هم نصب می‌کنید، توجه به فواصل استاندارد تهویه در طرفین، بالا و پایین دستگاه و نیز بررسی محل عبور کابل‌های قدرت و کنترل اهمیت دارد. تصاویر جدول ابعاد زیر به شما کمک می‌کند ابعاد دقیق هر فریم را مشاهده و فضای مورد نیاز برای نصب و تعمیرات را دقیق‌تر برآورد کنید.

سوالات متداول درباره اینورتر 2.2 کیلووات اینوت GD10

راهنمای خرید و دریافت قیمت اینورتر 2.2 کیلووات اینوت GD10

برای انتخاب صحیح اینورتر 2.2 کیلووات اینوت GD10 لازم است چند نکته کلیدی مانند توان و جریان نامی موتور، نوع بار مکانیکی، شرایط محیطی نصب، نیاز به کنترل فرآیند با PID و لزوم ارتباط با PLC یا HMI را به‌دقت بررسی کنید. کارشناسان فروش و فنی تتا صنعت با تجربه کار عملی روی اینورترهای اینوت، می‌توانند بر اساس اطلاعات پروژه شما، مناسب‌ترین مدل از سری GD10 را پیشنهاد دهند، حاشیه اطمینان لازم از نظر جریان و اضافه‌بار را در نظر بگیرند و در تنظیم اولیه پارامترهای راه‌اندازی همراه شما باشند. برای استعلام موجودی، دریافت قیمت به‌روز و مشاوره تخصصی، کافی است از طریق وب‌سایت تتا صنعت یا شماره‌های تماس درج‌شده با واحد فروش در ارتباط باشید.
