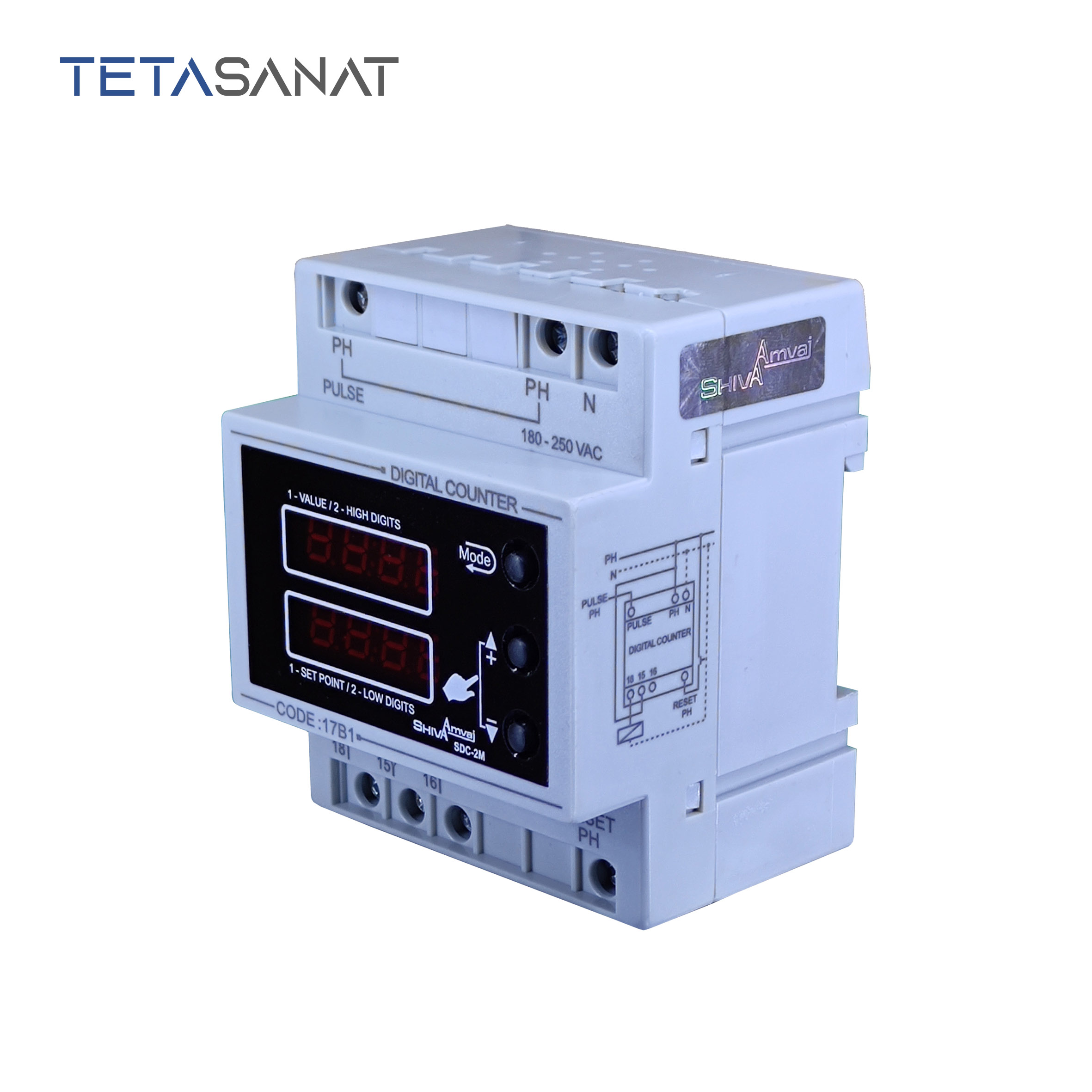

شمارنده دیجیتال شیوا امواج
در این بخش با ما همراه باشید تا شما را با آموزش نصب و راه اندازی و همچنین قیمت کانتر یا شمارنده دیجیتال شیوا امواج آشنا کنیم . مطابق با کاتالوگ شمارنده دیجیتال شیوا امواج، یک شمارنده دیجیتال با امکانات بسیار جهت شمارش پالس های ورودی با دقت بالا می باشد، این محصول برای شمارش موارد زیادی مانند تعداد محصول، تعداد کارکرد دستگاه، تعداد ورود و خروج و … قابل استفاده است که در ادامه و همچنین در کاتالوگ شمارنده دیجیتال شیوا امواج با نحوه کار این دستگاه آشنا می شوید.
شمارنده
شمارنده یا کانتر دیجیتال دستگاهی برای اندازه گیری تعداد دفعات انجام یک کار است که بسته به نوع دستگاه سیگنال به صورت پالس الکتریکی یا مکانیکی انجام میشود.
انواع شمارنده
شمارنده ها به دو صورت شمارنده پیش تنظیم شده و شمارنده جمع کننده می باشد.
شمارنده پیش تنظیم به این صورت است که زمانی که به مقداری که از قبل تعیین شده برسد سیگنال خروجی را فعال می کند. این به این معنی نمی باشد که مقدار تعیین شده قابل تغییر نمی باشد و با توجه به نیاز مقدار مشخص را می توان تغییر داد.
شمارنده جمع کننده دارای سیگنال ورودی و خروجی نمی باشد و فقط مقدار و تعداد دفعات را نمایش می دهد و بیشتر در مواردی کاربرد دارد که فقط تعداد کلی را بخواهند.

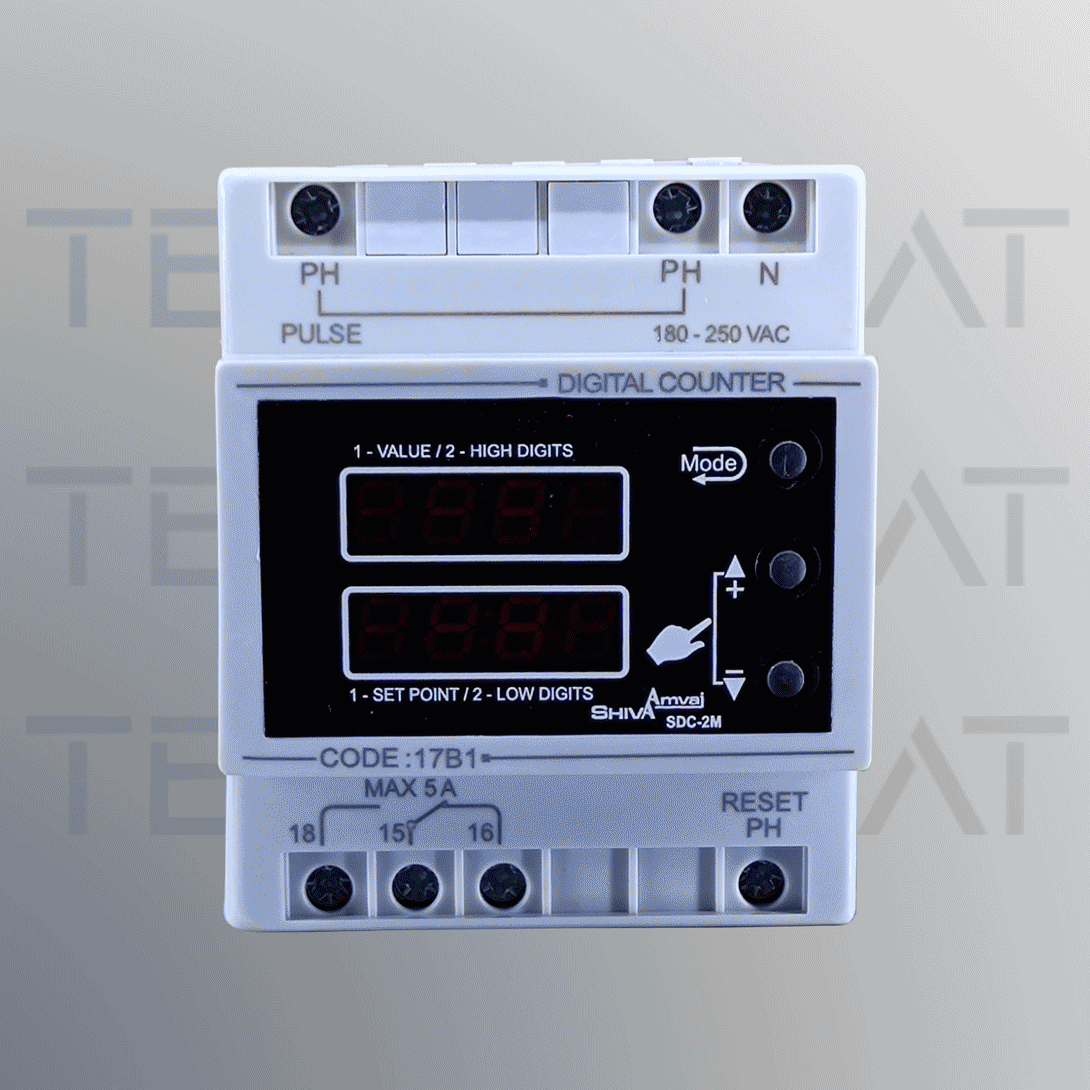

ویژگی های شمارنده دیجیتال شیوا امواج
- سیستم شمارنده دیجیتال شیوا کاملا میکروپروسسوری و دقیق می باشد
- دارای ۲ مد عملکرد که به صورت زیر است
- مد ۱ : حداکثر مقدار قابل شمارش ۹۹۹۹ و تنظیم عدد شمارش براساس نیاز
- مد ۲ : حداکثر مقدار شمارش ۹۹,۹۹۹,۹۹۹
- قابلیت شمارنده دیجیتال شیواامواج
- تنظیم عدد قابل تقسیم بر ۰ تا ۱۰۰
- تنظیم وضعیت رله خروجی براساس نیاز
- کوپل نمودن شمارنده های شیوا امواج به صورتیکه عدد قابل شمارش به طور گسترده ای ( اعداد نجومی) افزایش یابد.
- صفر نمودن شمارنده ها
- ذخیره اطلاعات در هنگام قطع برق
مشخصات فنی شمارنده دیجیتال شیوا امواج
ولتاز تغذیه دستگاه از ۱۸۰ تا ۲۵۰ ولت متناوب و ۶۰ تا ۵۰ هرتز
شرایط محیطی مناسب شمارنده دیجیتال در دما ۶۵+ تا ۲۰– درجه سانتی گرادو رطوبت ۷۰ درصد است.
تا 40 سال بدون وصل برق به ورودی امکان ذخیره اطلاعات دارد.
خروجی دستگاه رله ۵ آمپر است.
نحوه نصب شمارنده دیجیتال شیوا امواج

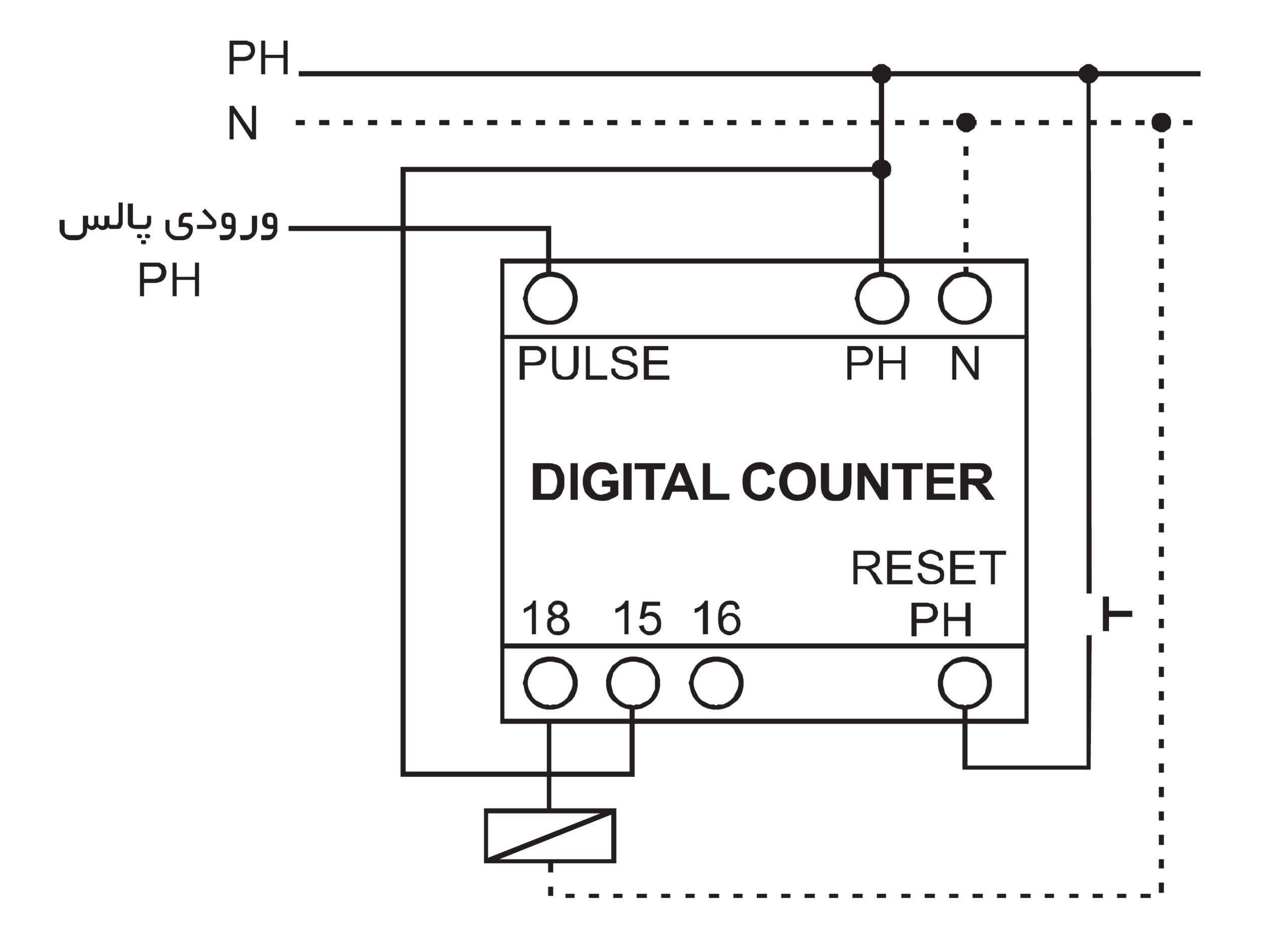

دستگاه را باید مطابق نقشه سیم کشی کنید و برای وروودی پالس می توان بسته به دستگاه میکروسوئیچ یا سنسور القایی استفاده نمایید.
تنظیم شمارنده دیجیتال شیوا امواج
تنظیمات کانتر شیوا امواج دارای دو مد کاری می باشد که در ادامه با هر دو مد به طور کامل آشنا می شوید.
مود 1: در این حالت شمارنده یک عدد از 1 تا 999 را به عنوان نقطه شمارش از شما میگیرد و پس از رسیدن به این نقطه دستگاه مطابق برنامه ای که به رله خروجی داده شده است رله خروجی را فعال می کند.
رله خروجی را به 3 صورت زیر می توان تعریف کرد.
وصل دائم و عدم شمارش که با کلمه StoP نمایش داده می شود.
زمانی که دستگاه در این حالت فعال باشد به محض رسیدن به شماره نهایی رله به صورت دائم فعال می شود و دستگاه تا زمانی که ریست نشود هیچگونه پالس ورودی را شمارش نمی کند.
وصل دائم و ادامه شمارش که با کلمه on نمایش داده می شود.
در این حالت دستگاه بر خلاف حالت قبل پس از وصل رله همچنان پالس های ورودی را شمارش می کند.
وصل رله بر اساس زمانی از 1 تا 60 ثانیه.
در این حالت دستگاه زمانی که به شمارش نهایی برسد مقدار شمارنده را صفر می کند و پس از زمان تعیین شده وصل و سپس قطع می شود و پس از آن شمارنده از صفر شروع به شمارش می کند.
زمانی که روی دستگاه پیغام rELy به صورت چشمک زن نمایش داده شود به این معنا هست که رله خروجی وصل هست.
کانتر دیجیتال شیوا امواج این امکان را دارد که جوری تنظیم شود که به ازای هر تعداد پالس تعیین شده که عددی بین 0 تا 100 می باشد یک پالس به عدد شمارنده اضافه کند یعنی اگر پرامتر dlU عددی بیشتر از 1 انتخاب شود مثلا عدد 10، در این صورت به ازای هر 10 پالس 1 عدد به شمارنده اضافه می شود.
اگر زمانی که دستگاه در حال شمارش پالس ورودی می باشد، برق قطع شود پس از وصل مجدد برق شمارش را ادامه می دهد.
مود 2: در این مدل کاری دستگاه فقط وظیفه شمارش را دارد و هیچ گونه خروجی ندارد فقط با توجه به مقدار تعیین شده مقسم (dlU) دستگاه شمارش را انجام می دهد و هر دو نمایشگر مختص به همین کار می باشد. مثلا اگر عدد شمارنده 420145 باشد دو رقم بزرگ تر (42) در نمایشگر بالا و چهار رقم آخر (0145) در نمایشگر پایین.
