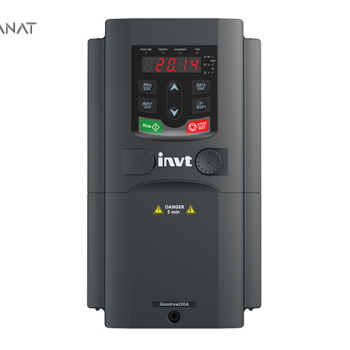

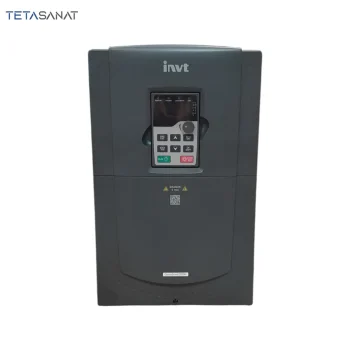

اینورتر INVT GD200A یکی از پرکاربردترین درایوهای فرکانس متغیر برند INVT  است. این سری به دلیل قیمت مناسب، امکانات کنترلی و پایداری عملکرد، در پروژه‌های صنعتی ایران بسیار رایج است. این سری با قابلیت PID داخلی، ورودی و خروجی‌های متنوع آنالوگ و دیجیتال و… انتخابی مناسب برای انواع کاربردهای صنعتی محسوب می‌شود.

 اینورتر اینوت GD200A شامل حفاظت‌های متعدد مانند اضافه‌جریان، اضافه‌ ولتاژ لینک DC و اضافه ‌بار است که از موتور و درایو در شرایط غیرعادی محافظت می‌کند.

تتا صنعت درایو اینوت GD200A را در سبد محصولات اتوماسیون صنعتی خود ارائه می‌دهد. در ادامه به معرفی این سری می پردازیم.

برای آشنایی با  تفاوت درایو VFD ( variable frequency drive ) با سافت استارتر ( soft starter ) کلیک کنید. کلیک کنید.

مشخصات فنی اینورتر اینوت سری GD200A

اینورتر اینوت GD200A ویژگی های بی نظیری فراهم می‌کند؛ ورودی سه‌ فاز در دو کلاس سه فاز 220 ولت و سه فاز 380 ولت دارد و خروجی آن از 0 تا 400 هرتز  می‌رسد. در ادامه به بررسی دیگر مشخصات فنی این درایو می پردازیم.

• این درایو دارای 8 ورودی دیجیتال تا 1 کیلوهرتز ، 1 کانال ورودی پرسرعت تا 50 کیلوهرتز، 2 ورودی آنالوگ و 2 خروجی آنالوگ و 2 خروجی رله است.
• اضافه ‌بار اینورتر اینوت GD200A در دو تیپ کاری G و P تعریف شده‌است. تیپ G برای مد کاری سنگین کار با اضافه ‌بارهای زیاد طراحی شده و تا 150% جریان نامی برای یک دقیقه، 180% جریان نامی برای 10 ثانیه و 200% جریان نامی برای یک ثانیه را تحمل می‌کند. تیپ P برای مد کاری سبک (بارهای سبک‌تر و گشتاور متغیر) است و 120% جریان نامی برای یک دقیقه را تحمل میکند.
• قابلیت کنترل بوستر پمپ تا سه موتور را دارد.
• از پورت ارتباطی RS485 و پروتکل ارتباطی MODBUS پشتیبانی می‌کند.
• بیش از 30 عملکرد حفاظتی مثل اضافه ‌جریان، اضافه ‌ولتاژ، افت ‌ولتاژ، داغی بیش از حد، قطع فاز و اضافه‌بار و… وجود دارد.
• دارای درجه حفاظت IP20 است و توان حفاظت از اینورتر در برابر ورود ذرات جامد به دستگاه را دارد.
• محدوده دمای کارکرد منفی 10 تا 50 درجه سانتی گراد است و برای دمای بالای 40 سانتی گراد نیاز به کاهش ظرفیت (Derate) است.

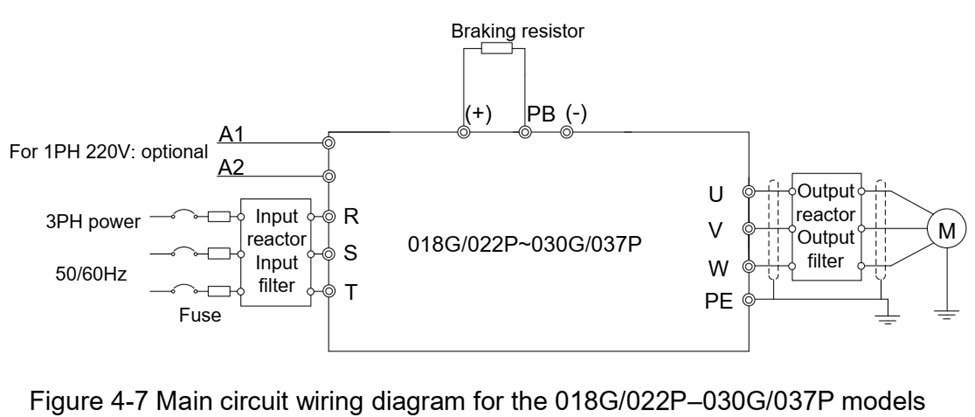

• برای توان 30 کیلو وات G-Type و توان‌های پایین‌تر یونیت ترمز داخلی وجود دارد.

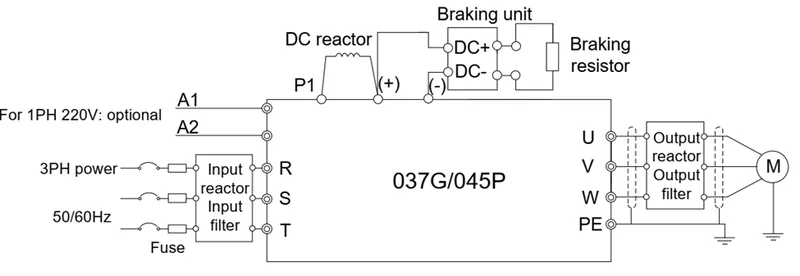

• برای توان های 37 کیلو وات G-Type و بالاتر چوک dc به صورت آپشنال میتوان تهیه کرد.
• فیلتر EMC C3 به‌صورت داخلی و فیلتر  C2 به صورت آپشنال و خارجی است. این یعنی درایو از نظر نویز و تداخل‌های الکترومغناطیسی یک سطح حفاظت داخلی دارد و اگر پروژه شما حساس‌تر باشد می توانید آن را ارتقا دهید.

ویژگی های کنترلی اینورتر اینوت GD200A

درایو اینوت مدها و توابع کنترلی داخلی بسیاری دارد.

• مدهای کنترلی اینورتر  GD200A اینوت، Vector (SVC) و SVPWM – V/F هستند. انتخاب مناسب مدهای کنترلی اینورتر  GD200A اینوت به نوع کاربری آن بستگی دارد.
• این درایو دارای دو ویژگی کنترلی مهم یکی  Auto voltage adjustment و دیگری  Speed tracking است که Auto voltage adjustment به این معنی است که وقتی ولتاژ شبکه نوسان می‌کند، درایو تلاش می‌کند خروجی را طوری مدیریت کند که ولتاژ مؤثر موتور پایدارتر بماند و رفتار سیستم کمتر به نوسان شبکه وابسته شود.
• Speed tracking در عمل برای راه‌اندازی نرمِ موتوری که هنوز در حال چرخش است اهمیت دارد. تصور کنید برق قطع و وصل شده یا موتور به‌خاطر اینرسی هنوز می‌چرخد؛ اگر درایو ناگهان با فرمان صفر تا صد وارد شود، ضربه جریان و شوک مکانیکی می‌تواند رخ دهد.

 در حالتSpeed tracking  درایو سرعت موجود را ردیابی می‌کند و سپس نرم وارد کنترل می‌شود تا استارت مجدد روان‌تر باشد.

• درایو GD200A اینوت دارای تابع Traverse است. تابع تراورس در اینورتر اینوت GD200A، یک راهکار داخلی برای ایجاد نوسان کنترل‌شده در سرعت موتور است که بدون نیاز به محور اضافی یا کنترل موقعیت مستقل، امکان پخش یکنواخت ماده روی رول را فراهم می‌کند.

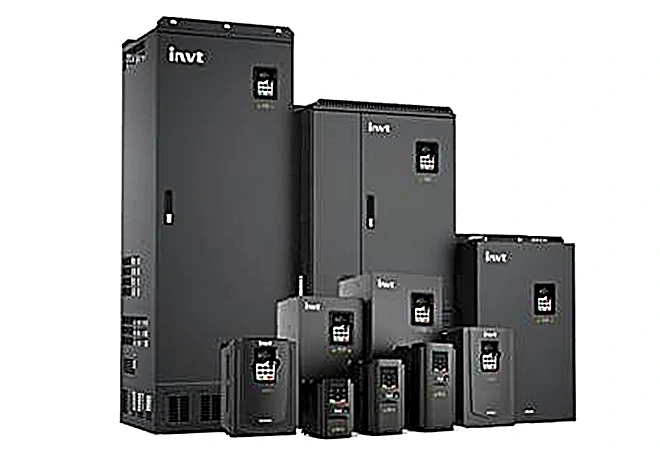

حالت های نصب اینورتر اینوت GD200A

حالت های نصب درایو اینوت GD200A شامل Mounting یا نصب دیواری، Mounting یا نصب فلنجی، Mounting یا نصب ایستاده روی زمین است.

 در ولتاژ 380V سه‌فاز:

• 75 تا 200 کیلووات – نصب دیواری یا فلنجی
• 220 تا 315 کیلووات – دیواری یا زمینی
• 355 تا 500 کیلووات – فقط زمینی

در ولتاژ 220V سه‌فاز:

• 75 تا 110 کیلووات – دیواری یا فلنجی
• 132 تا 160 کیلووات – دیواری یا زمینی
• 185 تا 250 کیلووات – زمینی

(مقادیر مربوط به مدل G-Type هستند.)

ویژگی های طراحی اینورتر GD200A

بدنه درایو اینوت GD200A طراحی پرچی( Rivet ) دارد که به معنی اتصال فلزی محکم و دائمی بین قطعات بدنه است.

• طراحی پرچی(Rivet ) منجر به ایجاد ارت قوی‌تر، مقاومت بیشتر در برابر خوردگی، سازگاری الکترومغناطیسی بهتر و قابلیت اطمینان بالاتر در طول زمان می‌شود. طراحی پرچی باعث می شود میزان نویز Radiated Emission وConducted Emission  کاهش یافته و عملکرد فیلتر EMC بهبود پیدا کند.

برای آشنایی با تأثیر طراحی یکپارچه (پرچی) درایو روی تست‌های EMC کلاس C2 و C3 کلیک کنید.

• اینورتر GD200A دارای کانال هوای جداگانه یا طراحی Separate Air-Ductاست. در این طراحی مسیر خنک‌کاری هیت‌سینک کاملاً جداست و هوای گرم از یک کانال مستقل خارج می‌شود. در نتیجه بردهای کنترل کمتر در معرض آلودگی قرار می‌گیرند.
• اینورتر GD200A قابلیت راه اندازی با منبع تغذیه dc را دارد و این به این معنی است که ورودی برق DC  را می‌پذیرد؛ در این صورت تبدیل‌های اضافی( AC به DC و…) حذف می‌شود و سیستم ساده‌تر و جمع‌وجورتر می‌شود.

لازم به ذکر است، درایوهای GD200A و GD350A هر دو از محصولات سنگین‌کار برند INVT هستند، اما از نظر سطح کاربرد، امکانات کنترلی و معماری داخلی در یک کلاس قرار نمی‌گیرند. برای اطلاعات بیشتر مقاله مقایسه درایو GD200A  و GD350A  را مطالعه کنید.

جهت اطلاعات بیشتر میتوانید مقاله لیست خطاهای اینورتر GD200A و راهکار های حل آن را مطالعه کنید. در بخش بعدی به بررسی دیاگرام ورودی و خروجی اینورتر اینوت GD200A می پردازیم.

در بخش بعدی به بررسی دیاگرام ورودی و خروجی اینورتر اینوت GD200A می پردازیم.

دیاگرام ورودی و خروجی اینورتر اینوت GD200A

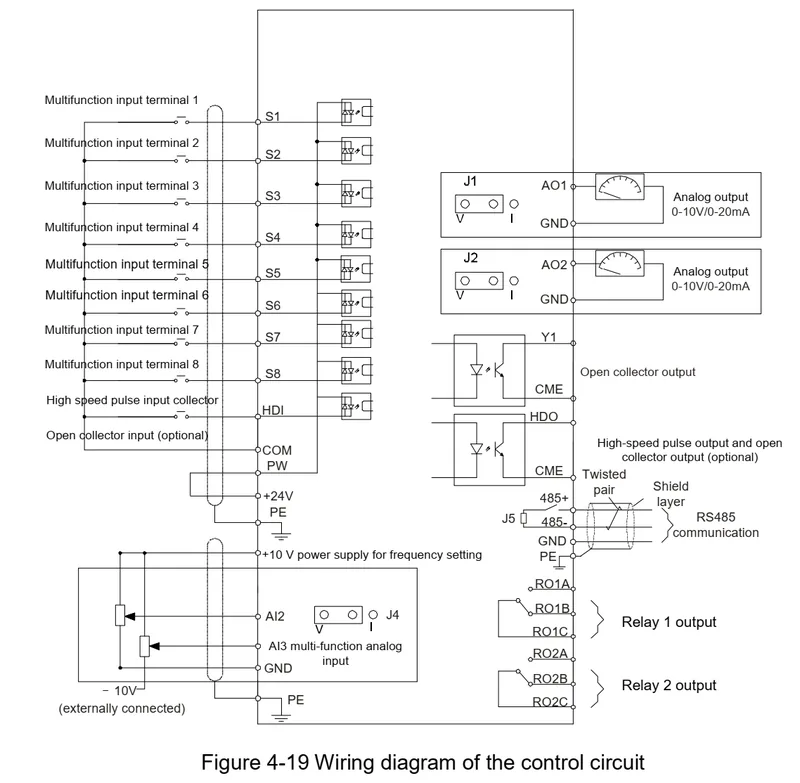

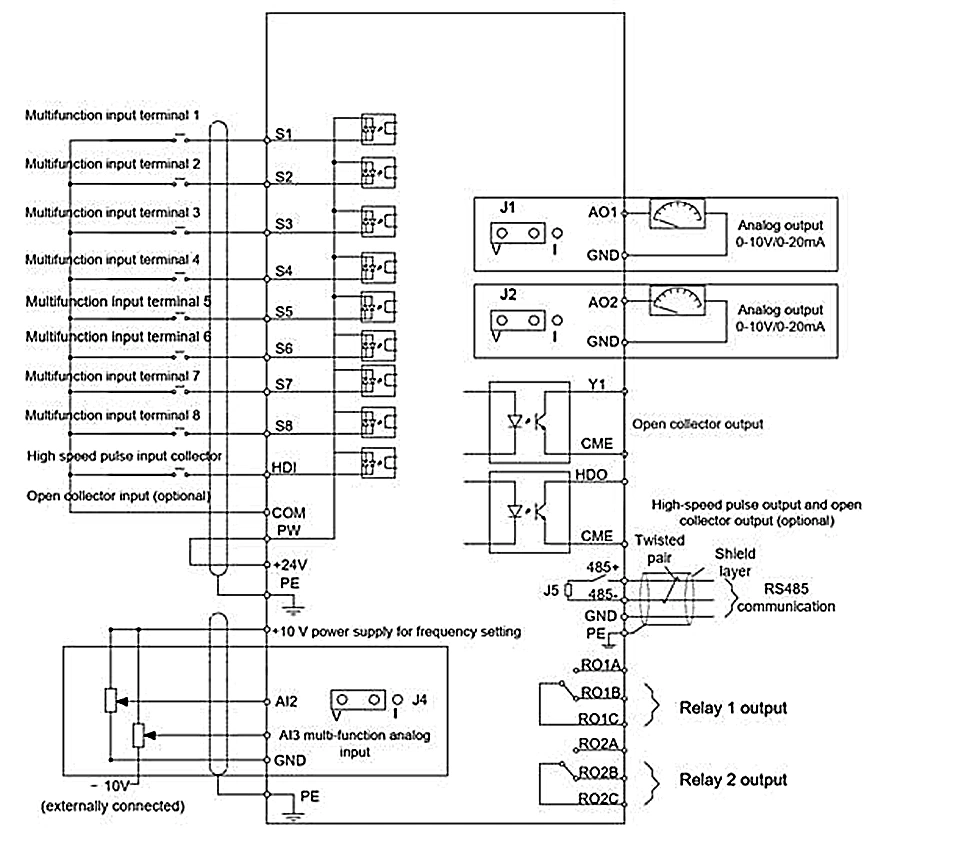

دیاگرام ورودی و خروجی اینورتر INVT GD200A  نشان می‌دهد که این درایو یک ساختار کامل صنعتی دارد. این ساختار شامل ورودی‌های دیجیتال، ورودی‌های آنالوگ، خروجی‌های آنالوگ و دیجیتال، رله‌ها و ارتباط RS485 است. در شکل زیر ساختار ورودی و خروجی درایو اینوت GD200A را مشاهده میکنید.

در ادامه هر بخش را دقیق و کاربردی توضیح می‌دهیم.

ورودی‌های دیجیتال (S1 تا S8)

ترمینال‌های S1 تا S8 ورودی‌های دیجیتال قابل برنامه‌ریزی هستند. این ورودی‌ها معمولاً برای فرمان‌هایی مانند Run/Stop، Forward/Reverse، Jog، Reset خطا و سوییچ بین منابع فرمان استفاده می‌شوند. این ترمینال‌ها، ورودی‌های سوئیچینگ قابل برنامه‌ریزی هستند.

ورودی پالس سرعت بالا (HDI)

ترمینال HDI یک ورودی پالس سرعت بالا است که می‌تواند تا 50kHz را دریافت کند. این ورودی معمولاً برای انکودر، فیدبک سرعت یا شمارش پالس استفاده می‌شود.

ورودی آنالوگ (AI2 و AI3)

ترمینال AI2 و AI3 ورودی‌های آنالوگ هستند. AI2 می‌تواند بین صفر تا ده ولت یا 4 تا 20 میلی آمپر تنظیم شود و از طریق جامپر J4 نوع سیگنال انتخاب می‌شود. AI3 نیز ورودی چندمنظوره است و علاوه بر جریان، امکان دریافت سیگنال 10V± را دارد.

خروجی‌های آنالوگ (AO1 و AO2)

این خروجی‌ها می‌توانند به صورت 0 تا 10 ولت یا 0-4 تا 20 میلی آمپر تنظیم شوند و معمولاً برای مانیتور پارامترهایی مانند فرکانس خروجی، سرعت موتور، جریان موتور، ولتاژ باس DC و گشتاور استفاده می‌شوند.

خروجی دیجیتال Y1

ترمینال Y1 یک خروجی ترانزیستوری Open Collector است. کاربرد آن معمولاً اعلام وضعیت‌هایی مانند:

• Run
• Fault
• رسیدن به فرکانس
• آلارم خاص

است. این خروجی نیاز به منبع تغذیه خارجی دارد و سمت بار باید به ولتاژ متصل شود.

خروجی پالس سرعت بالا (HDO)

ترمینال HDO برای ارسال پالس سرعت بالا استفاده می‌شود و برای ارسال پالس به PLC یا شمارنده کاربرد دارد.

خروجی‌های رله‌ای (RO1 و RO2)

هر رله دارای کنتاکت  COM، NO و NC است و می‌تواند برای اعلام خطا، وضعیت کارکرد درایو، رسیدن به سرعت مرجع یا هر شرط منطقی دیگری استفاده می شود.

ارتباط RS485

ترمینال‌های 485+ و 485- برای ارتباط Modbus RTU استفاده می‌شوند.

زمین و ارت (PE)

ترمینال PE برای اتصال ارت حفاظتی است. اتصال صحیح ارت برای جلوگیری از نویز، خطای ارتباطی و آسیب به تجهیزات بسیار حیاتی است.

اجزا درایو GD200A اینوت

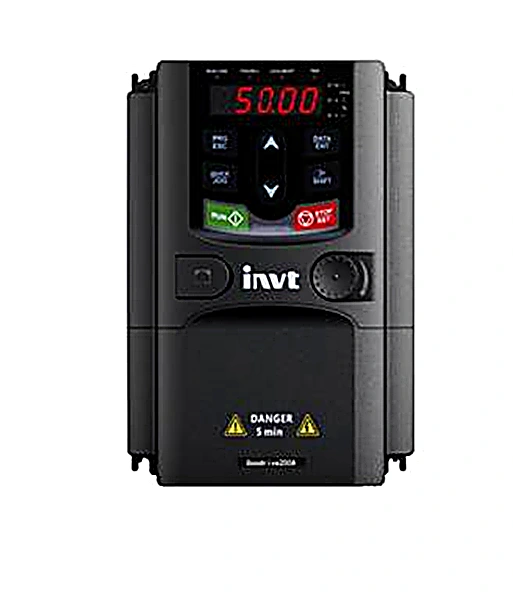

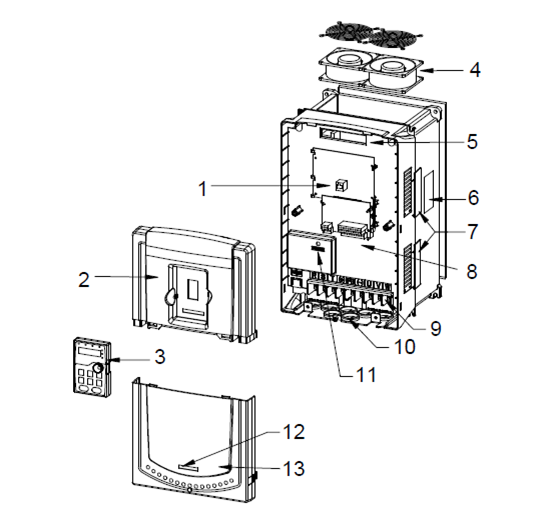

اجزای تشکیل دهنده درایو GD200A شامل، پلاک مدل، در پوش قسمت پایین و بالای درایو، ترمینال فرمان و ترمینال برق اصلی، اتصالات کابل فلت، فن، KEYPAD، پلاک درایو، نشانگر برق و… است.

• شماره 1، درگاه کیپد (Keypad Port) است. این بخش محل اتصال پنل اپراتوری به برد کنترل می‌باشد. از این طریق می‌توان کیپد را جدا کرده و به صورت ریموت روی درب تابلو نصب کرد.

برای آشنایی با  انواع روش های نصب اینورتر داخل تابلو کلیک کنید.

• شماره 2، درپوش بالایی یا (Upper Cover) است که نقش حفاظتی دارد و از بردها و قطعات داخلی در برابر گردوغبار و تماس ناخواسته محافظت می‌کند.
• شماره 3، کیپد (Keypad) یا پنل اپراتوری است. این قسمت برای تنظیم پارامترها، مانیتورینگ فرکانس، جریان، ولتاژ و مشاهده خطاها استفاده می‌شود. امکان جداسازی و نصب روی درب تابلو وجود دارد.
• شماره 4، فن خنک‌کننده (Cooling Fan) است. وظیفه آن دفع حرارت هیت‌سینک و ماژول‌های قدرت است. در توان‌های بالاتر معمولاً بیش از یک فن استفاده می‌شود. عملکرد صحیح این بخش مستقیماً بر عمر IGBT و خازن‌های باس DC تأثیر دارد.
• شماره 5، محل عبور سیم‌ها (Wires Port) است. این قسمت مسیر ارتباط کابل‌های کنترل با برد داخلی را فراهم می‌کند.
• شماره 6، پلاک مشخصات درایو (Nameplate) است که شامل اطلاعاتی مانند مدل، توان، جریان نامی، ولتاژ ورودی، کلاس حفاظتی و شماره سریال می‌باشد.
• شماره 7، کاور جانبی (Side Cover) است. این قطعه در برخی فریم‌ها اختیاری است و با نصب آن درجه حفاظت افزایش می‌یابد، اما به دلیل کاهش تهویه طبیعی، ممکن است نیاز به درنظر گرفتن ضریب کاهش توان (Derating) باشد.
• شماره 8، ترمینال‌های کنترل (Control Terminals) هستند. شامل ورودی‌های دیجیتال S1 تا S8، ورودی‌های آنالوگ AI2 و AI3، خروجی‌های آنالوگ AO1 و AO2، خروجی ترانزیستوری Y1، خروجی پالس HDO و ترمینال‌های RS485 می‌باشند.
• شماره 9، ترمینال‌های مدار قدرت (Main Circuit Terminals) هستند. این بخش شامل ورودی تغذیه R/S/T یا L/N و خروجی موتور U/V/W می‌باشد. همچنین در برخی فریم‌ها ترمینال مقاومت ترمز نیز در همین ناحیه قرار دارد.
• شماره 10، محل ورود کابل قدرت (Main Circuit Cable Entry) است. این قسمت برای کابل‌های ورودی و خروجی طراحی شده و باید از گلند مناسب استفاده شود.
• شماره 11، چراغ POWER است که نشان‌دهنده وجود تغذیه و فعال بودن مدار کنترل می‌باشد.
• شماره 12، پلاک مدل است که معمولاً روی درب پایین نصب شده و نام سری(GD200A) را نمایش می‌دهد.
• شماره 13، درپوش پایینی (Lower Cover) است که مانند کاور بالا وظیفه محافظت از ترمینال‌های قدرت و جلوگیری از تماس مستقیم با این ترمینال ها را دارد.

خرید اینورتر اینوت INVT GD200A

برای دریافت قیمت و خرید اینورتر اینوت  INVT GD200A و دیگر تجهیزات اتوماسیون صنعتی می‌توانید به سایت تتا صنعت نمایندگی محصولات اینوت در لاله زار مراجعه کرده و یا از طریق پیام رسان‌های تلگرام، واتساپ با تتا صنعت در ارتباط باشید تا از مشاوره رایگان کارشناسان فنی ما بهره‌مند شوید و خریدی هوشمندانه داشته باشید.
