تایمر استارت مجدد شیوا امواج
تایمر استارت مجدد شیوا امواج، وسیله ای کاربردی در مدار های استارت استپ می باشد که سیستم شما را در برابر وصل مجدد ناگهانی برق محافظت می کند. این دستگاه به گونه ای کار می کند که پس از تاخیر تنظیم شده که ما بین 5 ثانیه تا 5 دقیقه می باشد به مدت 1 ثانیه وصل می شود پس از وصل کنتاکت باز این دستگاه در مسیر فرمان مدار خودنگهدار کنتاکتور قرار می گیرد. با این روش دیگر نیازی ندارید تا پس از هر بار قطع و وصل برق مجدد استارت را فشار دهید.
این تایمر ها معمولا برای فضاهایی مناسب است که اپراتور امکان زدن استارت پس از هر بار قطع و وصل شدن برق را ندارد و نیاز است دستگاه پس از وصل برق روش شود.
ویژگی های تایمر استارت مجدد شیوا امواج
- این دستگار آلارم با صدای مخصوص خود را دارد که قبل از وصل رله فعال می شود
- دارای دو عدد نشانگر برای اعلام که AC به معنای برق شبکه و REL برای وصل رله می باشد
- امکان فعال و غیر فعال کردن دستگاه با کلید ON/OFF
- دارای پیچ تنظیم زمان برای وصل رله
- عدم تغییر زمان تنظیم شده در اثر ضربات کنتاکتور تابلو
مشخصات فنی تایمر استارت مجدد شیوا امواج
ولتاز تغذیه این دستگاه ۱۸۰ تا ۲۵۰ ولت متناوب و 50 تا 60 هرتز است.
زمان تاخیر در وصل 5 تا 300 ثانیه و زمان وصل رله 1 ثانیه می باشد.
تایمر استارت مجدد شیواامواج در شرایط محیطی با دما ۶۵+ تا ۲۰– درجه سانتی گراد و رطوبت ۷۰ درصد کارایی دارد..
دارای یک رله 5 آمپر برای خروجی
راهنمای نصب تایمر استارت مجدد

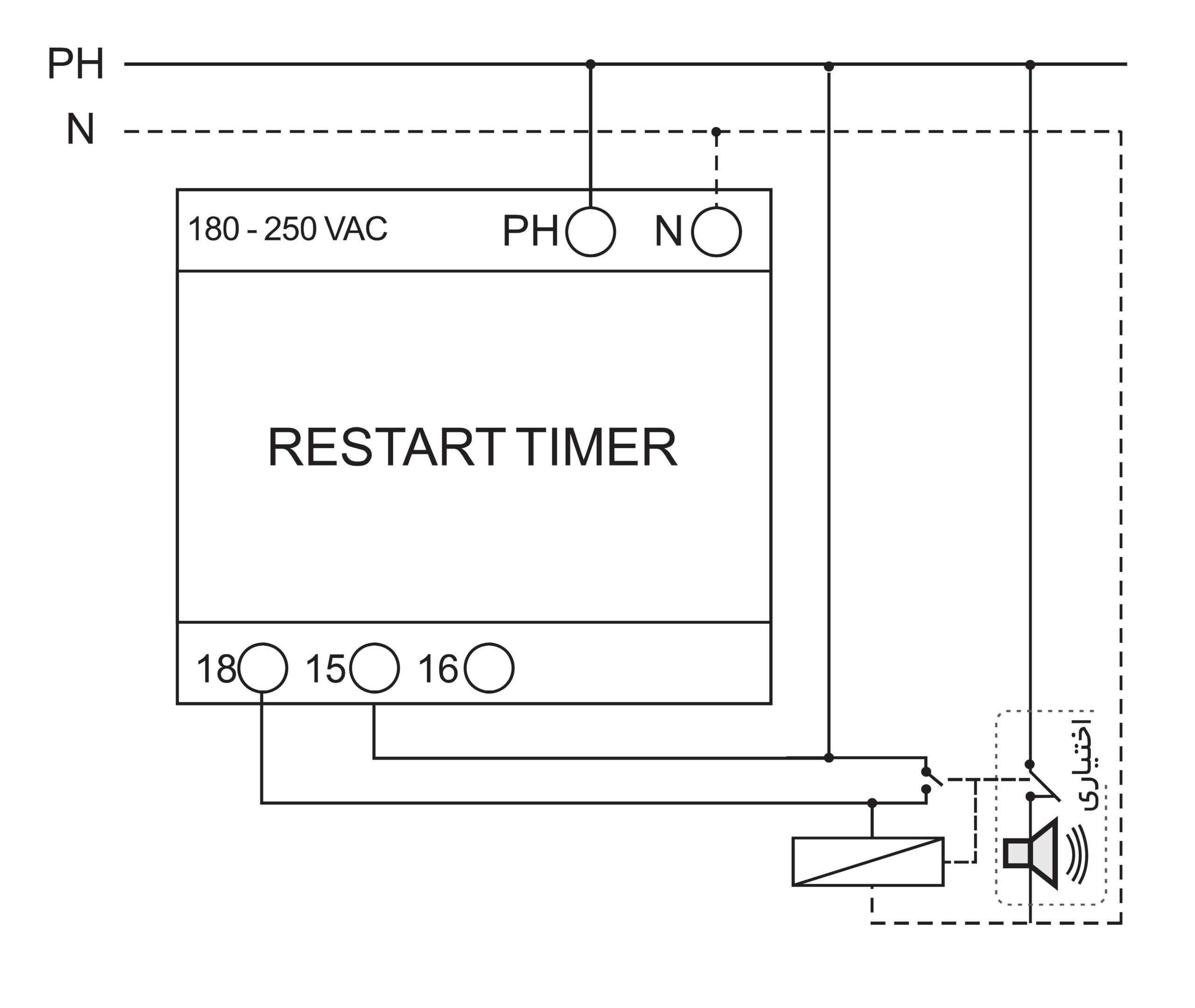

ابتدا سیم کشی تایمر استارت مجدد شیوا امواج را مطابق نقشه انجام دهید، سپس به وسیله پیچ گوشتی که برای این منظور قرار گرفته که تنظیمات دستگاه را به راحتی به دست هرکسی جز اپراتور نشود تغییر داد، زمان مورد نظر خود را ما بین 5 تا 300 ثانیه تنظیم کنید و پس از آن کلید دستگاه را درحالت ON قرار دهید و برق را وصل کنید.
بعد از وصل شدن برق به دستگاه، آلارم مخصوص داخل تایمر استارت شیوا امواج شروع به کار می کند و افراد اطرف خود را از وصل شدن برق با خبر می کند.
دستگاه پس از گذراندن زمان تنظیم شده، آلارم قطع شده و رله به مدت 1 ثانیه تحریک و پس از آن قطع می شود. پس از این زمان کنتاکتور با استفاده از کنتاکت خودنگهدار خود در حالت وصل باقی می ماند.
در زمانی که به هر دلیلی نیاز بود که دستگاه تایمر استارت مجدد شیوا را از مدار خارج کنید، کلید تعیین شده روی دستگاه را در حالت OFF قرار دهید.
لازم است بدانید که در صورت وجود برق در شبکه، نشانگر سبز رنگ دستگاه، روشن باقی می ماند و چنانچه کلید دوباره در حالت ON قرار بگیرد رله خروجی با تاخیر تنظیم شده وصل می شود و پس از 1 ثانیه قطع خواهد شد.
اگر نیاز داشته باشید از آلارم دیگری مانند فلاشر یا آژیر با صدای بلند تری استفاده کنید می توانید از کنتاکت کمکی بسته کنتاکتور خود استفاده نمایید.
