تایمر چپ گرد راست گرد شیوا امواج
تایمر چپ گرد راست گرد شیوا امواج، تایمری مناسب برای کنترل موتورها و مدار های چپ گرد و راست گرد می باشد که به شما این امکان را می دهد که، به ساده ترین شکل ممکن به خواسته خود برسید. این دستگاه به شما این امکان را می دهد که بجز زمان چپ گرد یا راست گرد بودن بتوانید، زمان تاخیر یا همان زمان استراحت را نیز تنظیم کنید.
ویژگی های فنی تایمر چپ گرد راست گرد شیوا امواج
- دارای ۳ عدد نشانگر برای اعلام وضعیت که به این صورت می باشد:
- L برای وصل رله چپ گرد
- OFF به معنای استراحت
- R برای وصل رله راست گرد
- ۳ عدد نشانگر معرف محدوده زمانی انتخاب شده:
- S-S-S=A
- M-M-M=B
- M-S-M=C
- H-S-H=A,B,C
- این دستگاه قابلیت تنظیم زمان های چپ گرد، استراحت و راست گرد را دارد.
- تایمر چپ گرد راست گرد شیواامواج قابلیت انتخاب ۴ محدوده زمانی زیر را دارد
- SSS به معنای ثانیه،ثانیه،ثانیه است
- MMM به معنی دقیقه،دقیقه،دقیقه است
- MSM به معنی دقیقه،ثانیه،دقیقه است
- HSH به معنای ساعت،ثانیه،ساعت است
- قابلیت عدم تغییر زمان تنظیم شده در اثز ضربات کنتاکتور تابلو
- در صورت نیاز این امکان را دارد که زمان سپری شده در زمان قطع برق را نگهداری کند.
مشخصات فنی تایمر چپ گرد راست گرد شیوا امواج
ولتاز تغذیه این دستگاه ۱۸۰ تا ۲۵۰ ولت متناوب و 50 تا 6۰ هرتز است.
محدوده تنظیم زمان قابل پشتیبانی این تایمر 1 تا 60 ثانیه، 1 تا 60 دقیقه و 1 تا 60 ساعت می باشد.
بهتر است تایمر چپ گرد راست گرد شیواامواج در شرایط محیطی با دما ۶۵+ تا ۲۰– درجه سانتی گراد و رطوبت ۷۰ درصد باشد تا از آسیب رسیدن به آن جلوگیری شود.
دارای ۲ عدد رله خروجی ۵ آمپر
راهنمای نصب تایمر چپ گرد راست گرد شیوا امواج

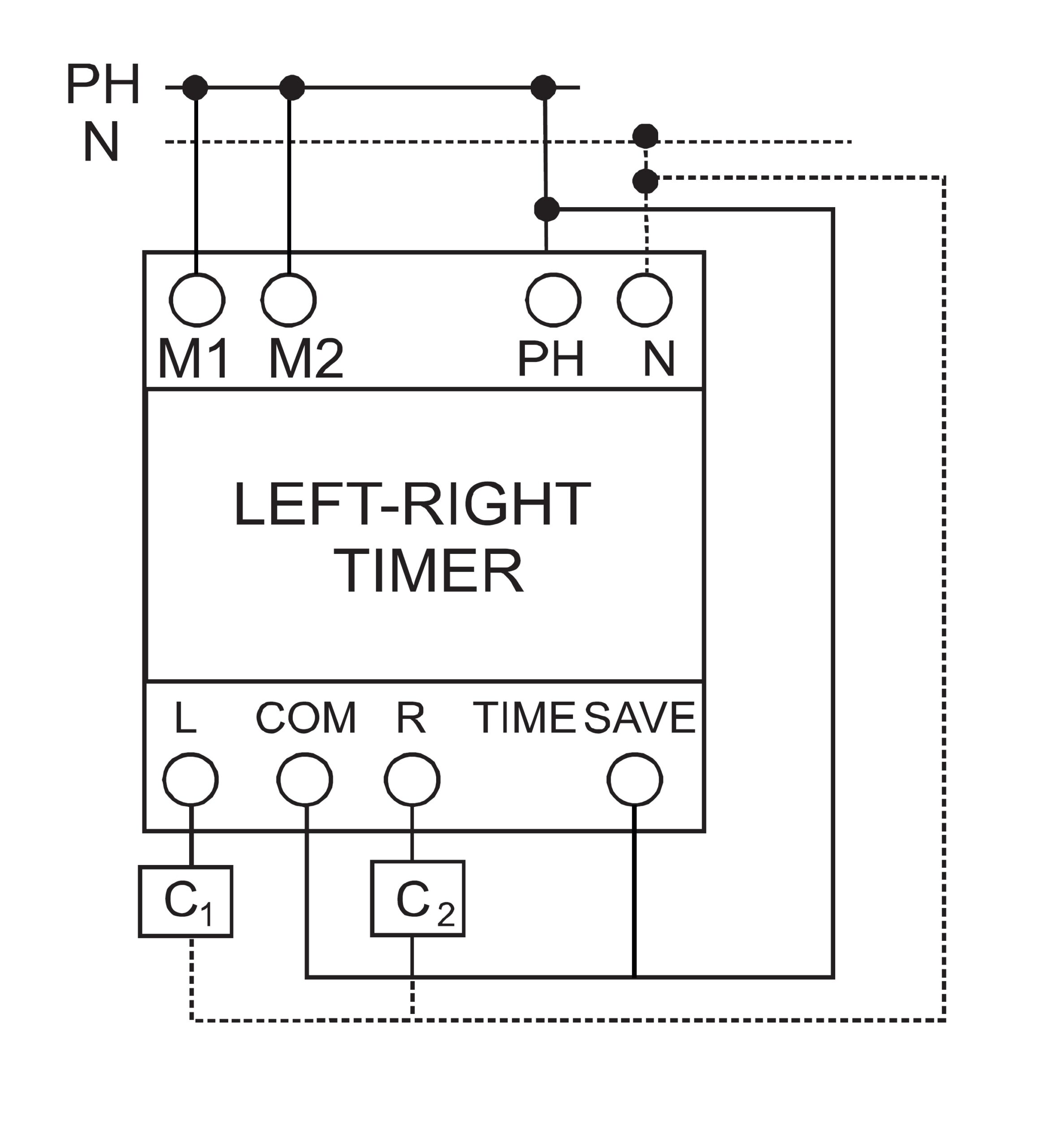

پس نصب دستگاه در جایگاه مناسب، سیم کشی تایمر را مطابق نقشه تایمر چپ گرد راست گرد شیوا امواج انجام دهید.
نحوه عملکرد تایمر چپ گرد راست گرد شیوا امواج
دستگاه را می توان در 4 حالت مختلف تنظیم کرد که در جدول زیر به آن ها اشاره شده.
دستگاه 3 نشانگر دارد که در سمت چپ روی پانل دستگاه است، این نشانگرها نشان دهنده حالت انتخابی شما می باشد. با استفاده از سه پیچ تنظیم، که روی دستگاه قرار دارد می توان هر یک از زمان های راست گرد، استراحت و چپ گرد را در رنج های 1 تا 60 تنظیم نمود.
تایمر چپ گرد راست گرد شیوا امواج دارای سه حالت چپ گرد، استراحت، راست گرد می باشد که با فعال شدن هر حالت، نشانگر مخصوص آن، روی پانل دستگاه روشن می شود.
نکته قابل توجه برای این دستگاه این است که، دستگاه قابلیت این را دارد که در صورت قطع برق، زمان سپری شده از هر مرحله را در خود نگه دارد و با متصل شدن مجدد برق ادامه زمان را در نظر بگیرد و خروجی مربوطه را فعال نمایید.
برای فعال کردن این حالت می بایست ترمینال TIME SAVE را به فاز وصل نمود. در غیر این صورت با وصل مجدد برق به دستگاه همیشه دستگاه از حالت استراحت شروع به کار کردن می کند و زمان را ذخیره نمی کند.
برای دریافت کاتالوگ تایمر چپگرد راستگرد شیوا اینجا را کلیک کنید.
