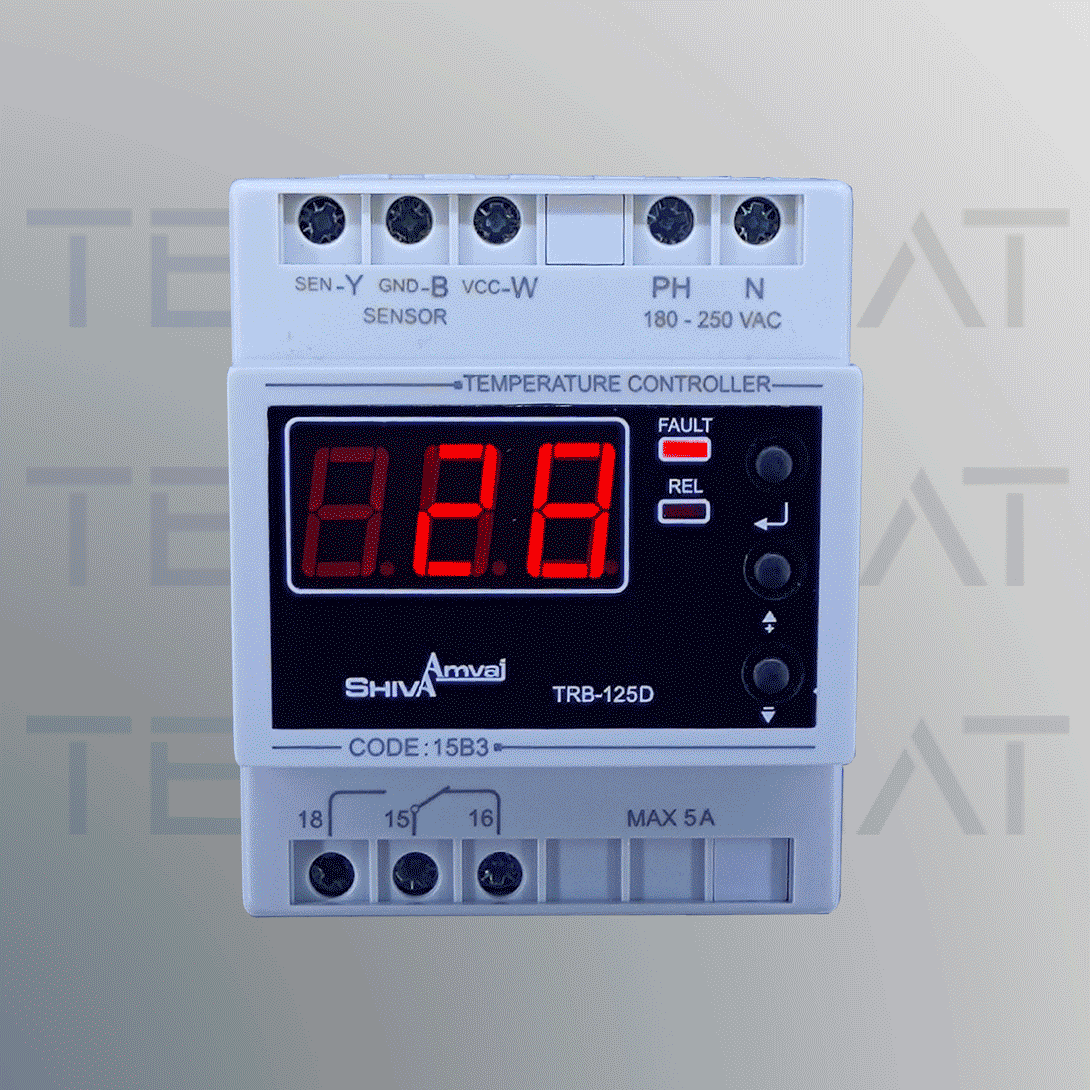

ترموستات ۵۰- تا ۱۲۵+ درجه سانتیگراد شیوا امواج
ترموستات ۱۲۵ – ۵۰- درجه سانتی گراد شیوا امواج ساخت کشور ایران است که با کیفیت عالی می باشد، این ترموستات در محدوده دمایی ۵۰- تا ۱۲۵+ درجه سانتی گراد بوده و ابعاد کوچک آن کارایی آن را بیشتر کرده است.
ترموستات چیست؟
همانگونه که از نام این ترموستات معلوم است، از دو کلمه ترمو به معنی دما و استات به معنی ثابت نگه داشتن تشکیل شده است درنتیجه وظیفه اصلی ترموستات ثابت نگهداشتن دمای محیط است.
کاربرد ترموستات
کاربرد ترموستات بیشتر برای کنترل دمای محیط های حساس به تغییرات دما و یا کوره های صنعتی و یخچال ها می باشد. انواع دیگری از ترموستات هستند که در ماشین ها برای کنترل درجه حرارت موتور و جلوگیری از جوش آوردن ماشین میکنند.
انواع ترموستات
تنوع دسته بندی انواع ترموستات به قدری فراوان است که این وسیله را بر اساس پارامترهای مختلف دسته بندی مبشود که رایج ترین آنها ترموستات الکترونیکی، ترموستات الکترومکانیکی و ترموستات دیجیتال اشاره کرد.
ویژگی های ترموستات ۱۲۵ تا ۵۰- درجه سانتیگراد شیوا امواج
- سیستم کاملا دیجیتالی با نمایشگرها
- این دستگاه دارای ۲ عدد نشانگر برای اعلام
- FAULT برای قطع سنسور
- REL برای وصل رله
- قابلیت
- اندازه گیری دما با دقت 1 درجه سانتی گراد
- تنظیم دمای قطع و وصل رله به صورت جداگانه
- تشخیص قطع سنسور
- استفاده گرمایشی (hot) و یا سرمایشی (col)
- کالیبره کردن دستگاه با مرجع مورد استفاده
مشخصات فنی ترموستات ۱۲۵ _ ۵۰- درجه سانتیگراد شیوا امواج
- ولتاژ تغذیه دستگاه 180-250 VAC / 50-60 Hz
- محدوده اندازه گیری : +65 تا -50 درجه سانتی گراد
- سنسور IC همراه با دستگاه ارائه می شود
- تاخیر زمان
- وصل : 1 تا60 ثانیه
- قطع : 1 تا60 ثانیه
- شرایط محیطی مناسب اعلام شده در کاتالوگ ترموستات ۱۲۵ – ۵۰- درجه سانتیگراد شیوا امواج در دما +65 تا -20 درجه سانتی گراد و رطوبت : 70 درصد
- دستگاه دارای خروجی رله 5A است
راهنمای نصب

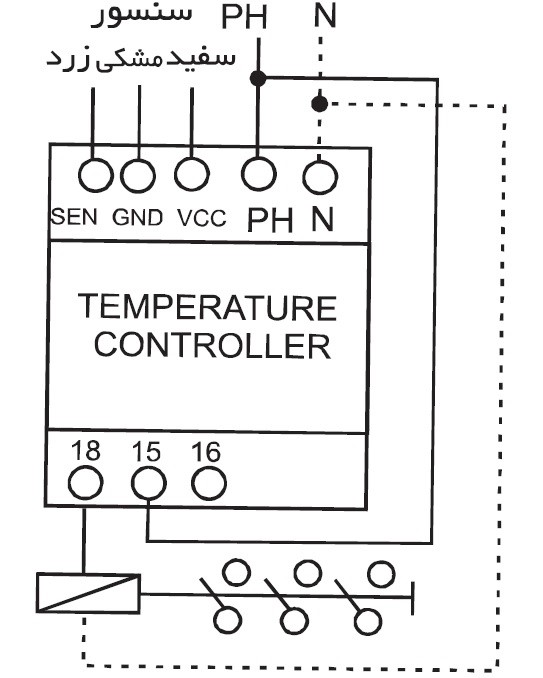

ابتدا مطابق نقشه، برق ورودی را به ترمینال های N و PH دستگاه وصل و سپس سیم های سنسور را با رعایت رنگ به دستگاه وصل نموده و مطابق راهنمای تنظیم، دستگاه را برنامه ریزی نمایید.
راهنمای تنظیم دستگاه
با وصل برق به ورودی ترموستات، دستگاه دمای محلی که سنسور در آن نصب است را نمایش می دهد.
1-فشار دادن کلید Enter
2-برای تغییر CoL به hot یا برعکس از کلیدهای Down و Up استفاده کنید. در صورت استفاده گرمایشی از دستگاه hot و در صورت استفاده سرمایشی CoL را انتخاب کنید.
3-فشار دادن کلید Enter و نمایش کلمه ON
4-فشار دادن کلید Enter و نمایش دمای تنظیم شده برای وصل رله
5-تنظیم دمای وصل با استفاده از کلیدهای Down و Up
6-فشار دادن کلید Enter و نمایش کلمه OFF
7-فشار دادن کلید Enter و نمایش دمای تنظیم شده برای قطع رله
8-تنظیم دمای قطع با استفاده از ک کلیدهای Down و Up
9- فشار دادن کلید Enter و نمایش زمان تاخیر وصل n2 (2 ثانیه پیش تنظیم)
10-تنظیم زمان تاخیر وصل با استفاده از کلیدهای Down و Up (1 تا 60 ثانیه)
11-فشار دادن کلید Enter و نمایش زمان تاخیر قطع F2 (2 ثانیه پیش تنظیم)
12-تنظیم زمان تاخیر قطع با استفاده از کلیدهای Down و Up (1 تا 60 ثانیه)
13- فشار دادن کلید Enter و ذخیره تنظیمات
تذکر: در صورتی که دمای نمایش داده شده توسط دستگاه با دمای مرجع شما مغایرت داشته باشد با استفاده از تنظیمات زیر می توانید دستگاه را کالیبره نمایید.
بدیهی است در شرایط عادی نیازی به وارد شدن به این تنظیمات نمی باشد.
کالیبراسیون توسط کاربر:
1- فشار دادن کلید Enter به مدت 5 ثانیه و نمایش CO CS
2-تغییر دادن دما تا 9± درجه سانتی گراد توسط کلیدهای Down و Up
3- فشار دادن کلید Enter وذخیره تغییرات جدید
4-مشاهده تغییر در دمای نمایشگر
این محصول در 2 سایز کوچک و بزرگ ارائه می شود که سایز کوچک آن دارای ابعداد 65*90*32 میلی متر و وزن 117 گرم می باشد.سایز بزرگ محصول دارای ابعداد 60*86*72 میلی متر و وزن 118 گرم است.
