ترموستات 96 شیوا امواج
ترموستات ۹۶ شیوا امواج با بکارگیری سیستم PID و استفاده از ترموکوپل نوعK ، دارای قابلیت اندازه گیری و کنترل دما بسیار بالا می باشد. این مدل ترموستات از حساسیت بسیار بالایی برخوردار است و دقت 1 درجه انجام میشود. ترموستات های دیجیتال هرکدام با توجه به بازه کار کرد خود به چندین مدل تقسیم میشوند که ترموستات 96 شیوا امواج طراحی شده برای دمای بسیار بالا تا 1350 درجه است.
ترموستات چیست
ترموستات برخلاف دماسنج یا ترمومتر که فقط دما را اندازه گیری میکند قابلیت این را دارد دما را در محدوده مشخص به صورت ثابت نگهداری کند.
انواع ترموستات
تنوع دسته بندی انواع ترموستات به قدری زیاد است که میتوان این وسیله را بر اساس پارامترهای مختلف از قبیل نوع حرارت، نوع عملکرد، مکان نصب، نوع فصل سال، نوع سنسور، تعداد مراحل و رنج کاری در گروه های مختلف دسته بندی کرد.
کاربرد ترموستات 96 شیوا امواج
ترموستات کاربرد بسیار گسترده ای دارد و با توجه به عملکرد کلی دستگاه مورد نظر، وظایف مختلفی برای آن تعیین می گردد. به طور مثال ثابت نگهداشتن دمای موتور و …
ویژگی AUTO TUNING در ترموستات 96 شیوا امواج
ترموستات 96 شیوا دارای ویژگی AUTO TUNING میاشد که با انتخاب کنترلر نوع PID می توان پارامترهای PID را به صورت اتوماتیک محاسبه نمود.
برای انتخاب AUTU TUNING میبایست کلید UP به مدت 5 ثانیه ممتد فشرده شود که این عمل با چشمک زن شدن نشانگر AUTO TUNING همراه است.
تذکر : در حالت AUTO TUNING زمان محاسبه پارامترهای PID به محیط کنترلی و قسمت های گرم کننده آن بستگی دارد.
زمانی که دستگاه در حالت AUTO TUNING است وارد مرحله تنظیمات مقادیر نمی شود، با فشردن کلید UP به مدت 5 ثانیه می توان AUTO TUNING را متوقف نموده و سپس وارد تنظیمات مورد نظر شوید.
توجه 1: اگر در حالتی که کنترلر ON/OFF انتخاب شده تنظیمات AUTO TUNING انجام شود دستگاه به صورت خودکار به حالت PID تغییر حالت میدهد.
ویژگی های ترموستات ۹۶شیوا امواج
- امکان کنترل دما به دو روش ON/OFF یا PID
- ترموستات ۹۶شیوا امواج دارای دو نمایشگر به صورت زیر است
- نمایشگر PV برای دمای واقعی
- نمایشگر برای SV دمای تنظیمی
- همچنین دارای ۵ عدد نشانگر برای اعلام
- UP به معنی افزایش دما
- Down به معنی کاهش دما
- Auto Tuning به معنی انتخاب پارامترهای کنترلر PID به صورت اتوماتیک
- Relay به معنای وصل رله
- Alarm به معنای وصل رله آلارم ( به صورت چشمک زن)
- قابلیت های این دستگاه
- اندازه گیری دما با دقت 1 درجه سانتی گراد
- تنظیم دمای قطع و وصل رله در حالت کنترلر ON/OFF
- تشخیص قطع سنسور که با قطع شدن سیم در نمایشگر نمایش داده میشود
- تنظیم باند قطع و وصل رله Alarm (Hystersis)
- کالیبره کردن دستگاه با مروجع مورد نظر
- راهنمای نصب ترموستات ۹۶شیوا امواج و سیم کشی روی دستگاه می باشد
مشخصات ترموستات ۹۶شیوا امواج
ولتاز تغذیه داخل کاتالوگ ترموستات 96 شیوا امواج ۱۸۰ تا ۲۵۰ ولت متناوب و ۶۰ تا ۵۰ هرتز است
محدوده اندازه گیری ۱۳۵۰ تا ۱۰۰- درجه سانتی گراد
نوع سنسور قابل پشتیبانی دستگاه ترموکوپل k می باشد
برای ترموستات 96 شیوا امواج دما ۶۵+ تا ۲۰– درجه سانتی گراد و رطوبت ۷۰ درصد بهترین شرایط محیطی است
خروج دستگاه ۲ عدد رله ۱۰ آمپر می باشد

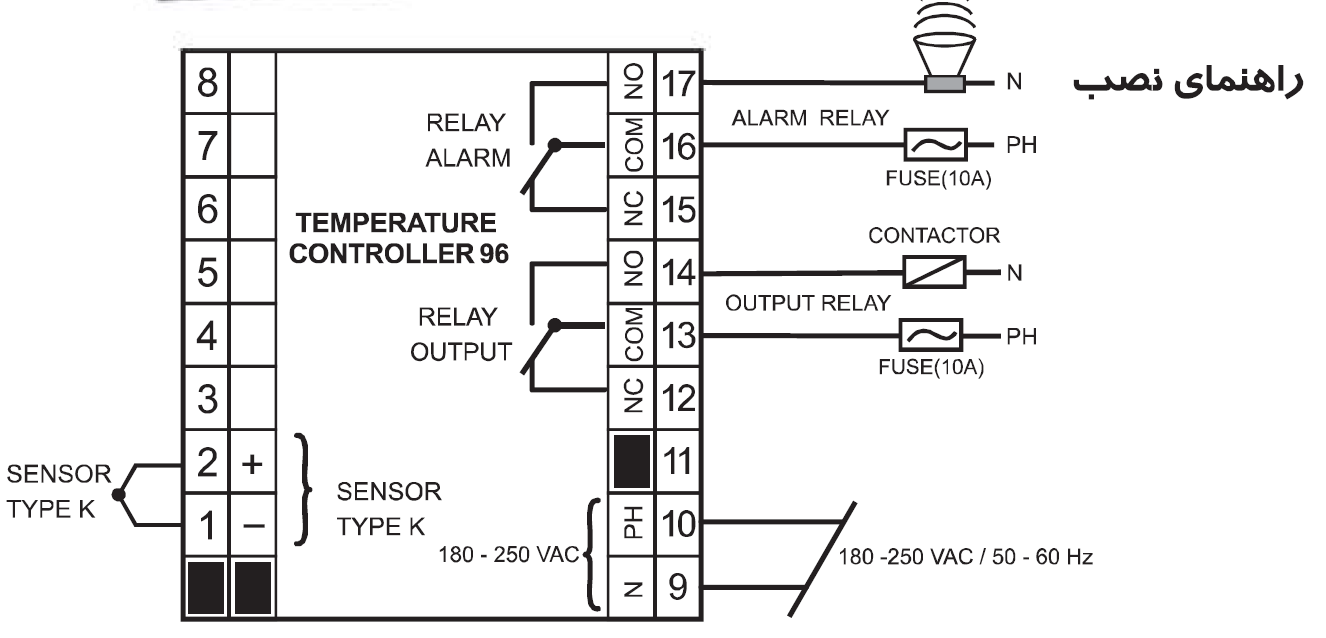

برای نصب این دستگاه می توانید با کمک از نقشه زیر سیم کشی اقدام کنید و پس از آن تنظیمات مربوط را انجام دهید
برای انجام نصب و سیم کشی ترموستات 96 شیواامواج مطابق نقشه زیر عمل کنید.
