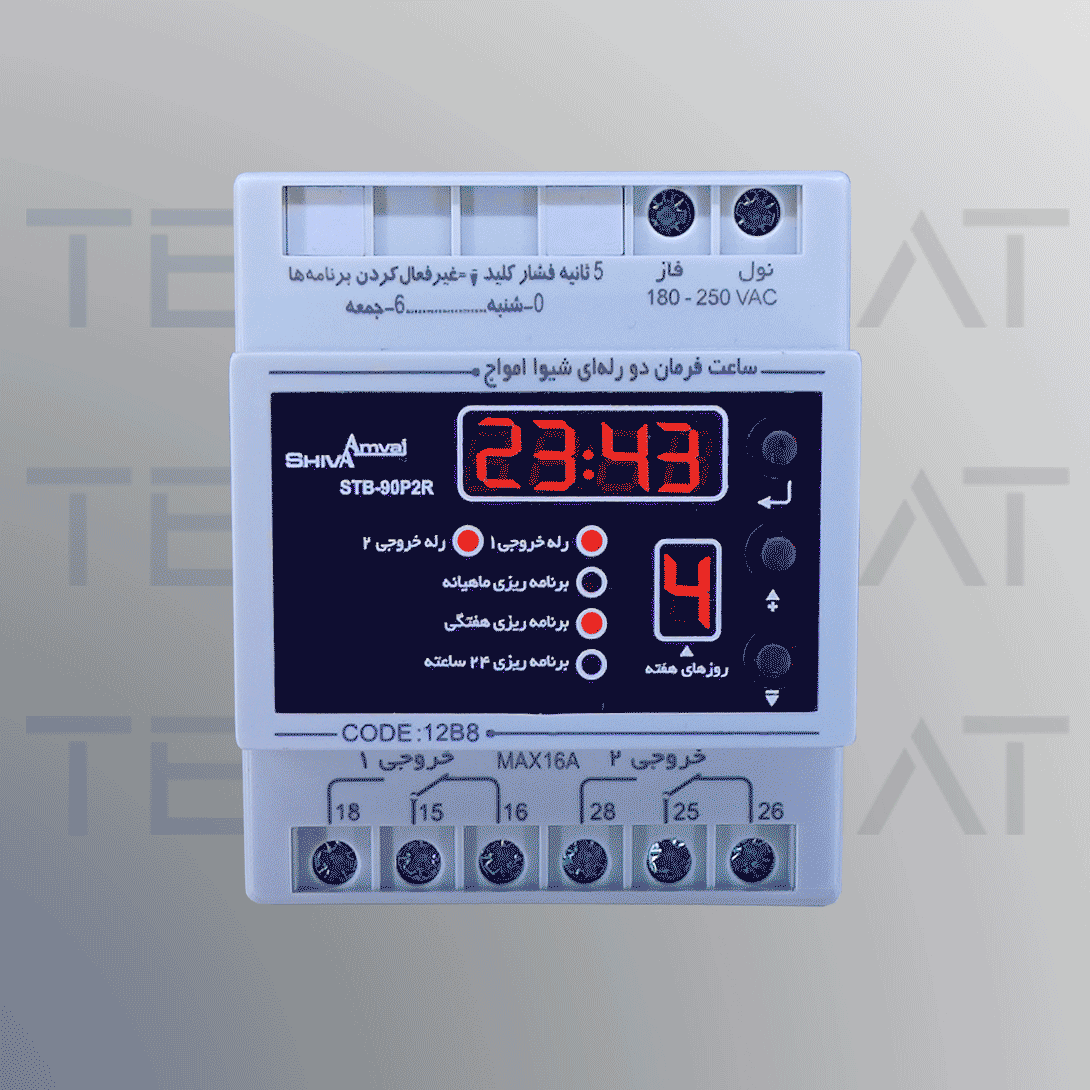

ساعت فرمان دو رله ای شیوا امواج
ساعت فرمان دو رله ای شیوا امواج یک ساعت دیجیتال بسیار دقیق با قابلیت اجرای 90 برنامه روزانه، هفتگی و ماهانه می باشد که با اختیار گذاشتن 2 خروجی امکانات بسیاری در اختیار شما میگذارد.
ساعت فرمان چیست؟
تایمر دیجیتال هوشمند یا همان ساعت فرمان دستگاهی است که فرمان مورد نظر کاربر را با قطع و وصل کردن برق خروجی در ساعت مشخص شده انجام میدهد.
انواع ساعت فرمان
ساعت فرمان بر اساس نحوه عملکرد انواع مختلفی دارد.
- بر اساس نحوه ی تنظیمات
- آنالوگ
- دیجیتال
- از نظر زمان بندی
- ساعت فرمان روزانه
- ساعت فرمان نجومی یا خورشیدی
- ساعت فرمان هفتگی
- ساعت فرمان ماهیانه
- ساعت فرمان سالیانه
- بر اساس تعداد خروجی
- تک رله
- دو رله (ساعت فرمان دو رله ای شیوا امواج)
- چهار رله یا بیشتر
- از نظر کاربر
- AC
- DC
ویژگی های ساعت فرمان دو رله ای شیوا امواج
- استفاده از باطری لیتیم با عمر بیش از ۵ سال در ساعت فرمان دو رله ای شیوا امواج (قابل تعویض)
- ذخیره تاریخ، ساعت وکلیه تنظیمات هنگام قطع برق ورودی
- نمایش
- تاریخ و ساعت و روزهای هفته
- خطاها و پیغام های تنظیمی
- دارای ۴ عدد نمایشگر برای نمایش برنامه های مختلف است
- قابلیت های ساعت فرمان دو رله
- تغییر یا عدم تغییر ساعات تابستانه و زمستانه
- فعال و غیر فعال نمودن برنامه ها در روزهای خاص
- برنامه ریزی تعرفه ها با دقت حداقل یک ثانیه، حداکثر یک ماه
- اجرای ۹۰ برنامه ۲۴ ساعته، هفتگی یا ماهانه
- انتخاب خروجی برای هر برنامه
- نمایش خروجی رله
مشخصات فنی ساعت فرمان دو رله ای شیوا امواج
- ولتاژ تغذیه دستگاه 180-250 VAC / 50-60 Hz
- شرایط محیطی مناسب این دستگاه دما +65 تا -20 درجه سانتی گراد و رطوبت 70 درصد می باشد.
- دارای دو عدد رله 16 آمپر برای خروجی
راهنمای نصب ساعت فرمان دو رله ای شیوا امواج
سیم کشی ساعت فرمان دو رله ای شیوا امواج را مطابق نقشه زیر انجام دهید.

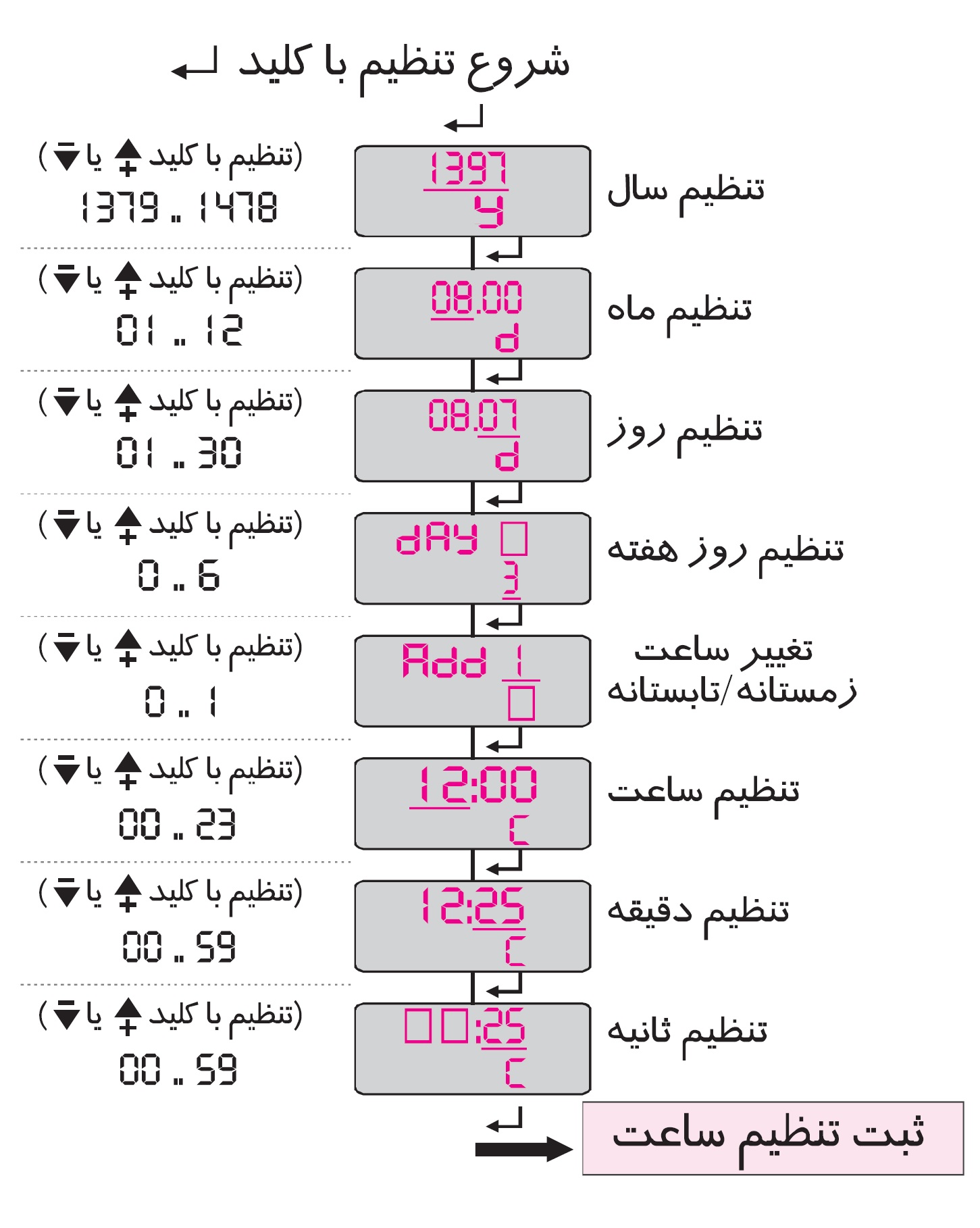

تنظیمات ساعت و تاریخ ساعت فرمان دو رله ای شیوا امواج
نکته ای که در کاتالوگ ساعت فرمان دو رله ای شیوا امواج امده، این است که در جدول ها قسمت های پررنگ با خط زیر، نمایانگر حالت چشمک زن آن قسمت است
و علامت بیانگر دیجیت خاموش است. تغییر اعداد و مقادیر توسط کلیدهای Up و Down و تایید آنها توسط کلید Enter می باشد. در زیر Up و Down محدوده تنظیم هر پارامتر مشخص شده است.
مثال: فرض کنید بخواهید ساعت فرمان را روی تاریخ 7/8/1397، روز سه شنبه، ساعت “25:’12:25 تنظیم نمائید. (اگر تمایل دارید با تغییر فصل ( زمستان، تابستان ) دستگاه شما به صورت خودکار، یک ساعت به عقب یا جلو برود، دستگاه را روی Add 1 تنظیم نمائید و در غیر این صورت روی Add 0)
روزهای هفته طبق تعریف زیر می باشد:
0 : شنبه 1 : یکشنبه 2 : دوشنبه 3 : سه شنبه 4 : چهارشنبه 5 : پنج شنبه 6 : جمعه

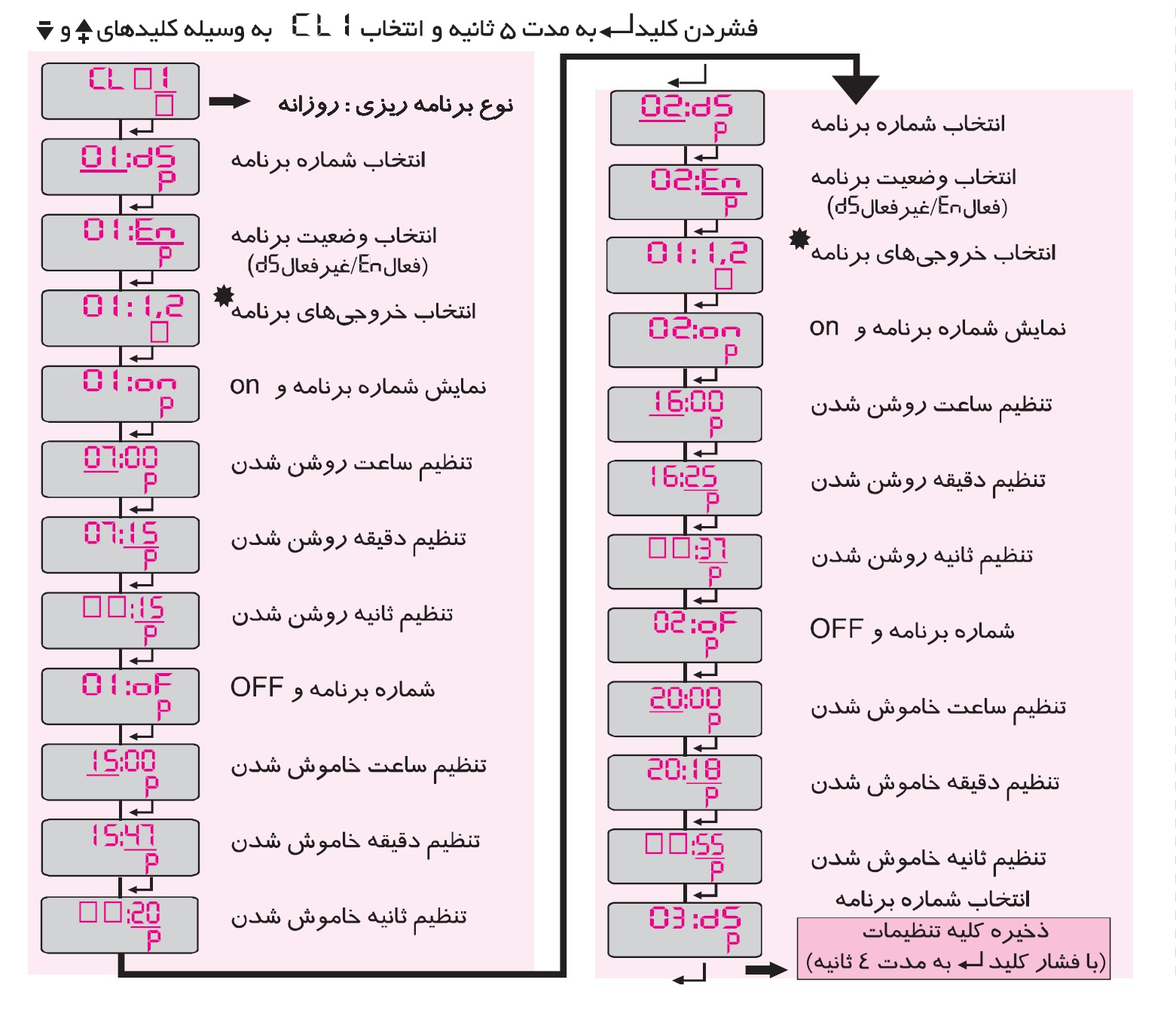

تنظیم دستگاه در حالت روزانه
مثال: اگر بخواهید ساعت فرمان دو رله ای شیواامواج ، دو فرمان خروجی متفاوت را هر روز اجرا کند:
1)برای ساخت “15:’7:15 روشن و برای ساعت “20:’15:47 خاموش شود.
2)برای ساعت “37:’16:25 روشن و برای ساعت “55:’20:18 خاموش شود، می بایست مطابق نمودار دستگاه را تنظیم نمایید. قبل از تنظیم به نکات زیر توجه نمایید:
1-در صورتیکه تمایل دارید برنامه ای که به ساعت فرمان می دهید، هر روز تکرار شود باید قسمت روزانه را برنامه ریزی نمایید.(این امکان وجود دارد که در صورت نیاز یک یا چند روز را نیز غیر فعال نمایید.)
2-پس از برنامه ریزی دستگاه برای خروج از تنظیمات همراه با ذخیره تنظیمات به یکی از دو روش زیر عمل نمایید:
- فشار ممتد کلید Enter به مدت 4 ثانیه
- برنامه ریزی تمامی برنامه ها(هر 50 برنامه)
3-برای خروج از تنظیمات بدون ذخیره تغییرات نیز و می توانید یکی از دو روش زیر را اعمال کنید:
- فشار هم زمان کلید Up و Down
- رها کردن دستگاه به مدت 30 ثانیه
برای شروع تنظیم (روزانه، هفتگی، ماهیانه ) کلید Enter را به مدت 5 ثانیه ممتد فشار دهید، کلمه SEt همراه با شمارنده روی نمایشگر نمایش داده می شود.

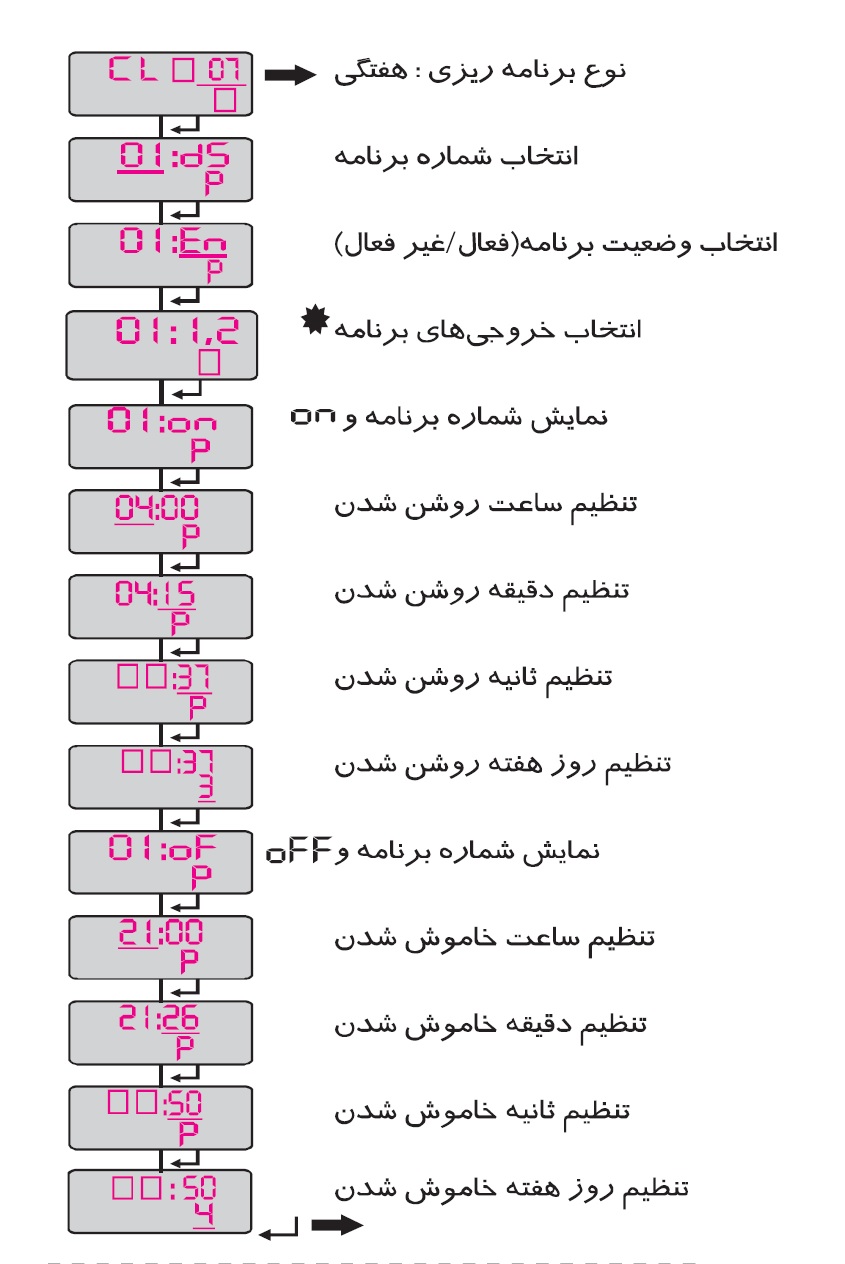

تنظیم قسمت هفتگی
مثال : می خواهیم دستگاه را طوری برنامه ریزی کنیم که در ساعت “37:’4:15 روز سه شنبه روشن و در ساعت “50:’21:26 روز چهارشنبه خاموش شود خروجی های آن فعال شود.

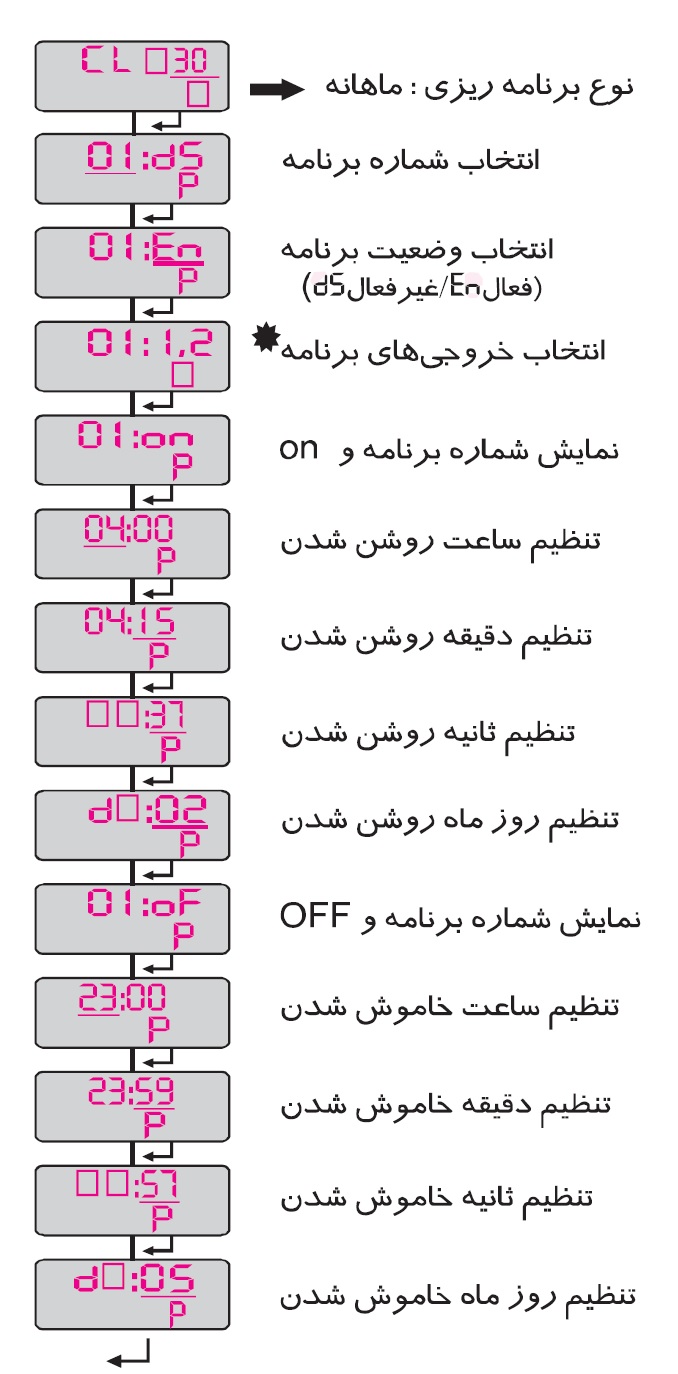

تنظیم قسمت ماهیانه
مثال: می خواهیم دستگاه را طوری برنامه ریزی کنیم که در ساعت “37:’4:15 روز دوم هرماه روشن و در ساعت “57:’23:59 روز پنجم هرماه خاموش شود و خروجیهای 1 و 2 فعال شوند.

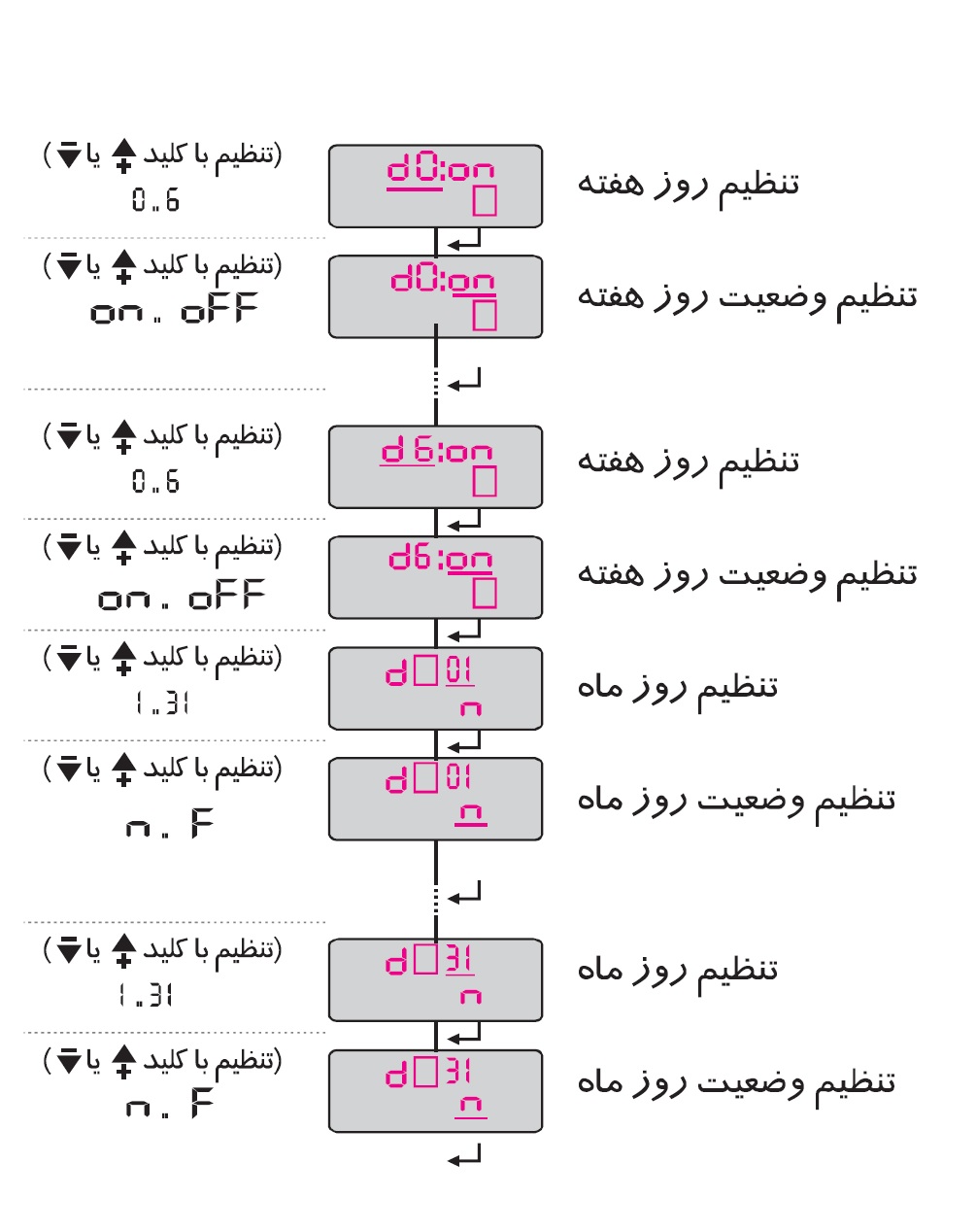

تنظیم فعال و غیرفعال کردن روزهای هفته و ماه
برای وارد شدن به تنظیمات هم زمان کلید Enter و Down فشار دهید
روزهای هفته و ماه به صورت پیش فرض (on) هستند و در صورت نیاز به غیرفعال (off) کردن روزها در یک یا چند روز باید از روند زیر استفاده نمود.
ذخیره تغییرات به دو روش زیر امکان پذیر است:
1-تکمیل تنظیمات تا آخرین مرحله
2-فشردن کلید Enter به مدت 4 ثانیه پس از اعمال تغییرات مد نظر
غیرفعال کردن کل برنامه ها
با فشار ممتد کلید Down عبارت CLr همراه با شمارش معکوس از 5 نمایش داده می شود و با صفر شدن آن تمام برنامه ها غیر فعال می شود.
نشانگرها
5 عدد نشانگر روی پانل وجود دارد که دو نشانگر ردیف اول وضعیت خروجی ها را نمایش داده و سه نشانگر دیگر به ترتیب حالت برنامه ریزی ماهانه، هفتگی یا روزانه را نشان می دهد که روشن بودن هر کدام نشانگر حالت تنظیم شده دستگاه می باشد.
این محصول در 2 سایز کوچک و بزرگ ارائه می شود که سایز کوچک آن دارای ابعداد 60*86*72 میلی متر و وزن 122 گرم می باشد
سایز بزرگ محصول دارای ابعداد 60*86*72 میلی متر و وزن 175 گرم است.
برای دانلود دفترچه راهنمای محصول اینجا را کلیک کنید.
