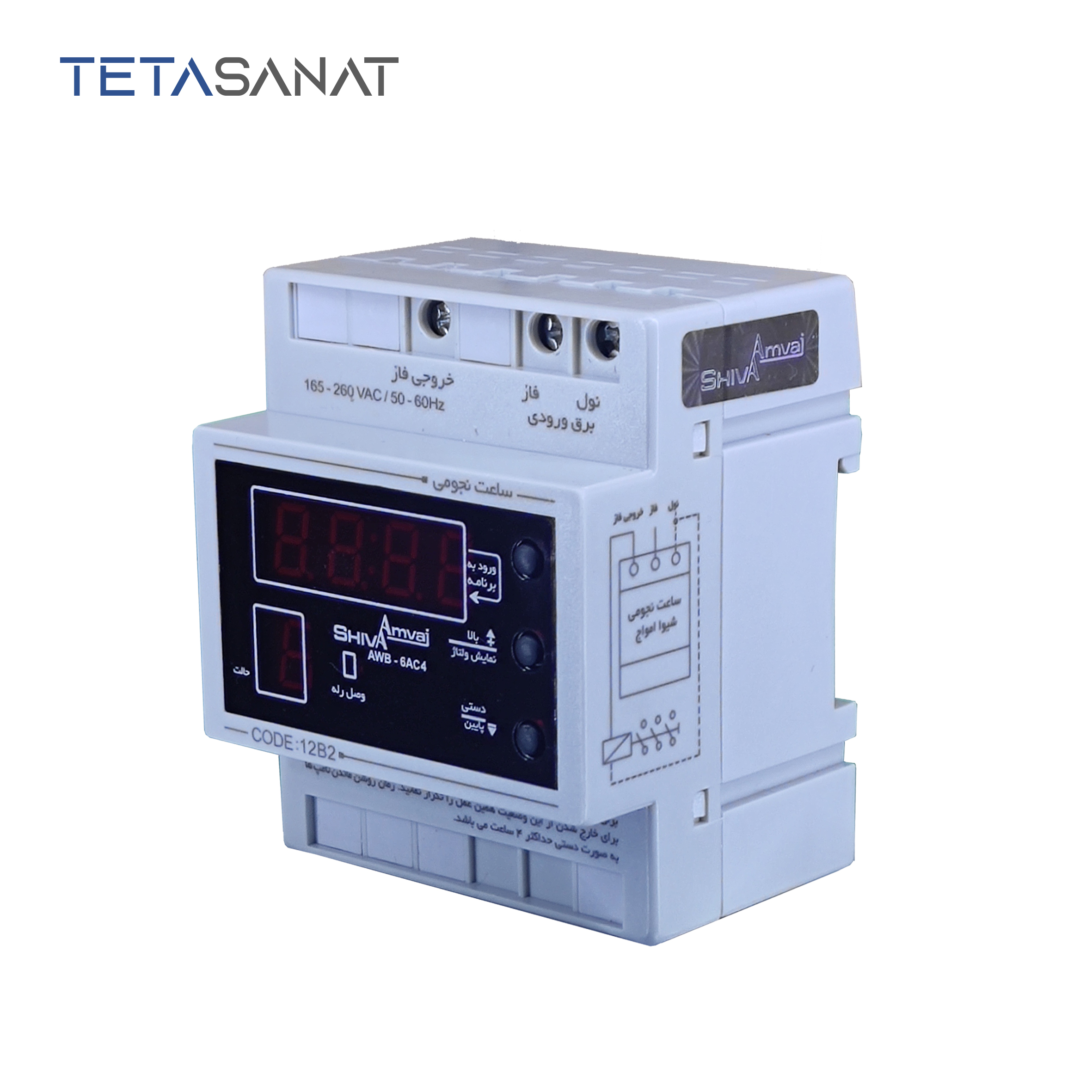

ساعت نجومی 6A و 20A شیوا امواج

ساعت نجومی 6A و 20A شیوا امواج می تواند هر روز، بدون نیاز به دریافت نور، طلوع و غروب آفتاب را به صورت دقیق تشخیص دهد و سیستم روشنایی را کنترل کند. در حافظه داخلی این ساعت ها اطلاعات مربوط به طلوع و غروب خورشید تمام روزهای سال وجود دارد. کافی است ساعت، تاریخ و موقعیت جغرافیایی نصب ساعت را مشخص کنیم. پس از تنظیم اطلاعات، ساعت به صورت اتوماتیک سیستم روشنایی را روشن و خاموش می کند.

لازم به ذکر است اطلاعات مربوط به طلوع و غروب خورشید غیر قابل تغییر است و علاوه بر تغذیه مستقیم، یک باتری داخلی در ساعت وجود دارد که تضمین می کند اطلاعات مربوط به تاریخ و زمان تنظیم شده از بین نرود. این باتری قابل شارژ بوده و یا طول عمر خیلی زیادی دارد.

ساعت نجومی فاقد سنسور چشم است و قابلیت نصب در محل های سرپوشیده را دارد. این دستگاه می تواند خروجی ها را تا 120± دقیقه نسبت به طلوع و غروب خورشید خاموش یا روشن کند.

ویژگی های ساعت نجومی 6A و 20A شیواامواج

• دارای سیستم میکروپروسسوری جهت کنترل سیستم روشنایی در زمان طلوع و غروب آفتاب بر مبنای طول و عرض جغرافیایی
  • محفاظت در برابر افزایش و کاهش ولتاژ
  •  قابلیت تنظیم ساعت خاموشی سیستم روشنایی از طریق تعریف ساعت دقیق و یا تنظیم تایمر برای ۱ تا ۱۲ساعت پس از غروب آفتاب
  •  حفظ تاریخ، ساعت و تمام تنظیمات بعد از قطع برق ورودی
  •  نمایش چرخشی تاریخ، ساعت، زمان قطع و وصل
  • قابلیت تغییر زمان روشن و یا خاموش شدن لامپ ها به مدت ۱۲۰± دقیقه نسبت به طلوع و غروب خورشید
  •  دارای باتری لیتیمی قابل تعویض
  • قابلیت
  1   ) نمایش ولتاژ شبکه
  2   ) تغییر و یا عدم تغییر ساعت زمستانه و تابستانه
  3   ) انتخاب حالت دستی
  4   ) انتخاب ۳۱ کد از پیش تعیین شده برای شهرهای مختلف
  •  خطاها
  : Batt .1     خالی شدن باطری
  : Over .2     افزایش ولتاژ
  : Under .3    کاهش ولتاژ

مشخصات فنی ساعت نجومی 6A و 20A شیوا امواج

• ولتاژ تغذیه 50-60 HZ /165-260 VAC
• قطع برای افزایش ولتاژ 255 V و کاهش ولتاژ 170 V
• شرایط محیطی

1) دمای -20 تا +65 درجه سانتی گراد

2) رطوبت 70 درصد

• خروجی

6A: مدل AWB-6AC4

20A: مدل AWB-20AC5

برنامه ریزی و تنظیم دستگاه ساعت نجومی

پارامترهایی که باید برای عملکرد صحیح دستگاه تنظیم شوند عبارتند از:

• سال برای تشخیص اتوماتیک سال کبیسه
• تاریخ: روز و ماه
• زمان: به صورت ساعت و دقیقه
• زمان روشن و خاموش شدن سیستم روشنایی تا 120± دقیقه نسبت به طلوع و غروب خورشید
• کد مرکز استان مورد نظر و یا طول و عرض جغرافیایی منطقه
• تایمر برای خاموش کردن سیستم روشنایی پس از غروب آفتاب یا تعریف ساعت دقیق خاموشی

عملکرد دستگاه

دستگاه در حالت عادی به صورت چرخشی، زمان روشن شدن سیستم روشنایی n، زمان خاموش شدن سیستم روشنایی r، ساعت رسمی c، و تاریخ d را نمایش می دهد.

توجه داشته باشید که اگر مبنای خاموشی سیستم روشنایی، طلوع آفتاب باشد نمایش زمان خاموشی، به همراه نمایش علامت  r و اگر سیستم روشنایی با انتخاب تایمر خاموش شود نمایش زمان خاموشی سیستم روشنایی به همراه نمایش علامت t می باشد.

نمایش ولتاژ شبکه

با فشار کلید  UPولتاژ شبکه به همراه علامت U نمایش داده می شود و با فشار هر یک از کلیدها دستگاه به حالت عادی برمی گردد.

حالت دستی و اتوماتیک

در مواقعی در ساعاتی که، ساعت نجومی فرمان خاموش شدن لامپ ها را داده است، شاید ما نیاز به روشنایی داشته باشیم.

برای این مواقع حالت دست و اتوماتیک در دستگاه در نظر گرفته شده است که به صورت تغییر در پارامترها امکان پذیر می باشد.

در حالت دستی رله دستگاه وصل و سیستم روشنایی به مدت 4 ساعت روشن می ماند.

برای انجام این کار باید کلید DOWN به صورت ممتد فشرده شود تا عبارت HAnd روی صفحه نمایشگر بیاید و دستگاه از عدد 5 شروع به شمارش معکوس می کند و بعد از تمام شدن شمارش معکوس دستگاه وصل می شود و سیستم روشنایی روشن می شود. اگر مایل به بازگشت دستگاه به حالت اتوماتیک هستید کلید DOWN را فشار دهید و به صورت ممتد نگه دارید تا عبارت AUto روی صفحه نمایشگر بیاید و پس از آن دستگاه شمارش معکوس را از 5 آغاز می کند و زمانی که به صفر رسید دستگاه در حالت اتوماتیک قرار می گیرد و شروع به کار می کند.

مقدار بار مجاز برای ساعت نجومی 6A و 20A

بار مجاز برای لامپ رشته ای 100W :

برای لامپ رشته ای 100W می توان 10 عدد ساعت نجومی 6A یا 40 عدد ساعت نجومی 20A استفاده کرد.

بار مجاز برای مهتابی فلورسنت 80W :

برای مهتابی فلورسنت 80W می توان 4 عدد ساعت نجومی 6A یا 15 عدد ساعت نجومی 20A استفاده کرد.

بار مجاز برای لامپ کم مصرف 20W :

برای لامپ کم مصرف 20W فقط می توان 10 عدد ساعت نجومی 20A استفاده کرد.

بار مجاز برای درایوهای LED یا تغذیه سوئیچینگ :

برای درایوهای LED یا تغذیه سوئیچینگ تا 150W مجاز هستیم.

راهنمای نصب ساعت نجومی شیوا امواج

در شکل زیر می توانید نحوه سیم کشی و نصب ساعت نجومی شیوا را ببینید.

نحوه تنظیم ساعت نجومی شیوا

کلید Enter را چند ثانیه به صورت ممتد فشار می دهیم تا عبارت SEt روی صفحه نمایشگر بیاید سپس دستگاه شروع به شمارش معکوس از عدد 5 می کند و بعد از این که به صفر رسید وارد تنظیمات می شود و در هر مرحله می توانیم مقادیر قسمت چشمک زن را توسط کلیدهای UP و DOWN  تغییر دهیم و با کلید ENTER تایید کنیم.

حال به توضیح پارامترهایی که روی صفحه نمایشگر نمایش داده می شود می پردازیم:

پارامترهای مربوط به تنظیم تاریخ:

حرف y برای تنظیم سال، حرف d برای تنظیم ماه و روز، و حرف c برای تنظیم ساعت و دقیقه استفاده می شود.

پارامترهای مربوط به خاموش و روشن شدن و زمان:

زمانی که نمایشگر کوچک t را نشان می دهد، در این حالت می توان مدت زمان روشن ماندن رله خروجی بعد از غروب آفتاب را بر حسب ساعت تنظیم کرد که دارای سه حالت مختلف است. اگر OFF انتخاب شود رله خروجی تا طلوع خورشید روشن می ماند. اگر یکی از اعداد 1 تا 12 انتخاب شود دستگاه به مدت تنظیم شده بر حسب ساعت بعد از غروب آفتاب روشن می ماند و سپس خاموش می شود و در صورت انتخاب clc، می توانید ساعت و دقیقه خاموش شدن را مشخص کنید.

زمانی که نمایشگر کوچک r را نشان می دهد می توان مدت زمان تاخیر یا تقدم در خاموش شدن دستگاه را مشخص کرد که این زمان می تواند از -120 دقیقه (برای تقدم) و +120 دقیقه (برای تاخیر) باشد.

زمانی که نمایشگر کوچک n را نشان می دهد می توان مدت زمان تاخیر یا تقدم در روشن شدن دستگاه را مشخص کرد که این زمان می تواند از -120 دقیقه (برای تقدم) و +120 دقیقه (برای تاخیر) باشد.

زمانی که نمایشگر بزرگ Add0 را نشان می دهد امکان تغییر ساعت اتوماتیک در نیمه اول و دوم سال را داریم که با انتخاب عبارت Add0 تغییر انجام نمی شود و با انتخاب عبارت Add1 در ابتدای سال یک ساعت به جلو کشده می شود و در ابتدای پاییز یک ساعت به عقب کشیده می شود.

پارامترهای مربوط به تعیین موقعیت:

زمانی که نمایشگر بزرگ کد را نشان می دهد با انتخاب آن باید کد شهر مورد نظر را انتخاب کرد ولی اگر حالت L-y انتخاب شود، می توانیم طول و عرض جغرافیایی را انتخاب کنیم.

زمانی که نمایشگر کوچک O را نشان می دهد، می توانیم کد شهر مور نظر را انتخاب کنیم (با توجه به جدول شهرها)، بعد از تایید و نمایش SAVE در حالت codE تنظیمات اعمال می شود.

زمانی که نمایشگر کوچک L را نشان می دهد، طول جغرافیایی منطقه را می توان انتخاب کرد.

زمانی که نمایشگر کوچک y را نشان می دهد، عرض جغرافیایی منطقه را می توان انتخاب کرد. پس از تایید و نمایش SAVE، در حالت L-y تنظیمات اعمال می شود.

در صورتی که زمان در نظر گرفته شده برای تایمر (t)، از فاصله زمانی بین غروب خورشید و طلوع آفتاب بیشتر باشد، اولویت با طلوع آفتاب است و در صورتی که ساعت انتخاب شده باشد (در وضعیت انتخاب clc) و زمان انتخاب شده بین غروب آفتاب تا طلوع خورشید نباشد، اگر زمان انتخاب شده به طلوع نزدیک تر باشد رله هنگام طلوع آفتاب خاموش می شود و اگر زمان انتخاب شده به غروب نزدیک تر باشد رله ساعت 12 شب خاموش می شود.

توجه داشته باشید که اگر هنگام تنظیم دستگاه به مدت 10 ثانیه هیچ کلیدی فشرده نشود، دستگاه از حالت تنظیمات خارج می شود و همان تنظیمات قبلی لحاظ می شود.

نکته مهم: هنگام کاهش یا افزایش ولتاژ، دستگاه به منظور محافظت، خروجی را قطع می کند. زمان افزایش ولتاژ نمایشگر دستگاه کلمه OVEr رانشان می دهد و زمان کاهش ولتاژ نمایشگر undr را نشان می دهد. اگر باتری داخلی دستگاه تمام شده باشد، نمایشگر bAtt را نمایش می دهد.

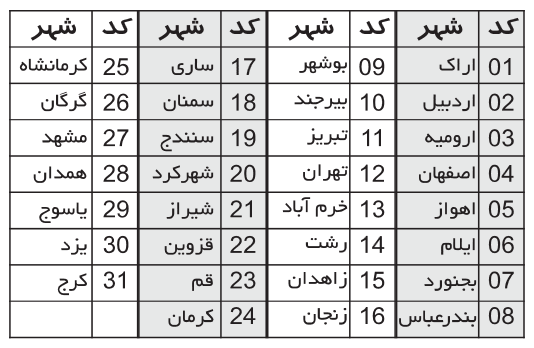

جدول کد مراکز استان ها

برای دریافت کاتالوگ ساعت نجومی شیوا امواج اینجا کلیک کنید.
