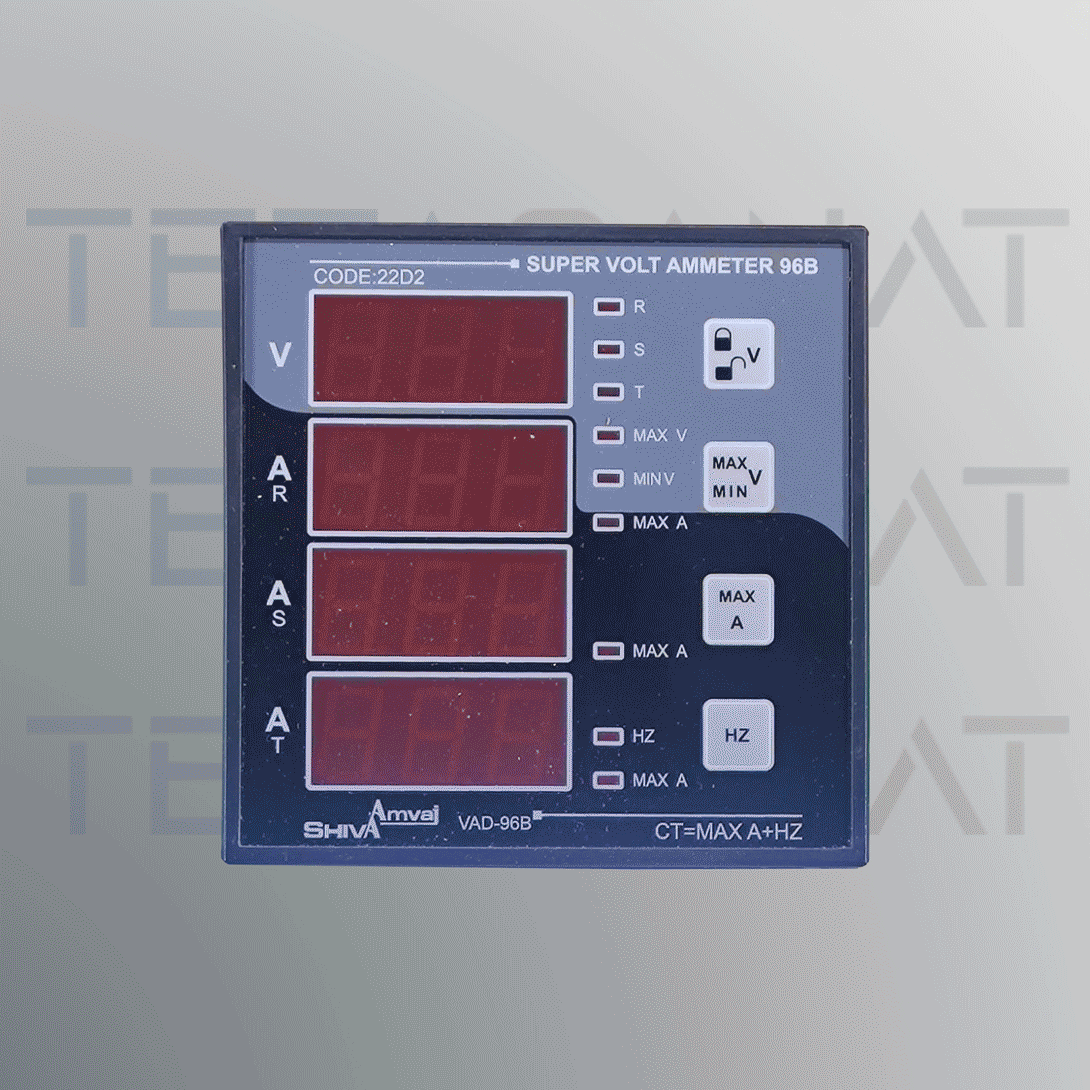

سوپر ولت آمپر متر 96B شیوا امواج
سوپر ولت آمپر متر 96B شیوا امواج متشکل از 10 دستگاه است که در یک دستگاه قرار داده شده است. این 10 دستگاه عبارتند از:
.1یک دستگاه ولت متر که برای اندازه گیری ولتاژهای R، S،T، RS ، RT و ST به کار می رود.
- 2. یک دستگاه ماکزیمتر ولتاژ
- 3. یک دستگاه مینیمتر ولتاژ
- 4. یک دستگاه فرکانس متر
- 5. سه دستگاه آمپرمتر
- 6. سه دستگاه ماکزیمتر جریان
ویژگی های سوپر ولت آمپر متر 96B شیوا امواج
- نمایش و ثبت ماکزیمم و مینیمم ولتاژ شبکه
- نمایش و ثبت ماکزیمم جریان
- نمایش ولتاژهای فاز (R,S,T) نسبت به نول و همچنین ولتاژهای خط (RS,RT,ST)
- نمایش هم زمان جریان های فاز R و S و T
- نمایش خطای جریان عبوری بیش از حد از CT ها (ترانس های جریان)
- قابلیت قفل هر یک از ولتاژها
- قابلیت نمایش دادن ولتاژها به صورت چرخشی و ثابت
- نمایش فرکانس شبکه
- تنظیم کردن CT و نمایش آن
- نمایش هر یک از پارامترها به همراه روشن شدن نمایشگر مربوط به آن
- قابلیت ذخیره اطلاعات زمان قطع برق
مشخصات فنی سوپر ولت آمپر متر 96B شیوا امواج
- ولتاژ تغذیه 50-60 HZ /180-250 VAC / R-N
- ولتاژ ورودی 50-60 HZ /300-500 VAC / 3PH
- دقت اندازه گیری ولتاژ از -1V تا +1V
- دقت اندازه گیری جریان از -0.5% CT تا +0.5% CT
- دقت اندازه گیری فرکانس از -0.1 HZ تا +0.1 HZ
- CT های استاندارد قابل تنظیم بر روی دستگاه، حداکثر A 1000/5
- زمان تنظیم CT: زمان تنظیم تا 5 دقیقه بعد از اتصال برق می باشد.
- ابعاد برش تابلو 91*91 میلی متر می باشد.
- این دستگاه در شرایط محیطی با دمای -20 تا +65 درجه سانتی گراد و رطوبت 70 درصد کار می کند.
تنظیمات سوپر ولت آمپرمتر 96B شیوا امواج و عملکرد کلیدها
نمایشگر ولتاژ سوپرولت آمپرمتر 96B شیوا در حالت عادی مقادیر ولتاژ خط R، S، T، RS، RT و ST را به صورت چرخشی نشان می دهد و نمایشگر جریان دستگاه، جریان های R و S و T را نشان می دهد.
حال به توضیح نحوه کارکرد کلیدهای دستگاه می پردازیم.
کلید قفل
همان طور که گفته بودیم نمایشگر ولتاژ سوپرولت آمپرمتر 96B شیوا، مقادیر 6 پارامتر ولتاژ خط را در حالت عادی به صورت چرخشی نمایش می دهد. در صورتی که بخواهید هر یک از پارامترهای ولتاژ را قفل کنید باید کلید قفل را فشار دهید، با فشار مجدد کلید قفل، نمایشگر ولتاژ، مقادیر ولتاژ خط را به صورت چرخشی نشان می دهد.
کلید MAX و MIN ولتاژ
این کلید برای مشاهده و پاک کردن مقادیر ماکزیمم و مینیمم ولتاژ به کار می رود. با فشردن کلید MAX و MIN ولتاژ، نمایشگر مربوط به آن روشن می شود و دستگاه می تواند مقادیر ماکزیمم هر یک از ولتاژهای خط را نمایش دهد. هر بار که کلید قفل را فشار دهید، هم زمان با روشن شدن نشانگر مربوط به آن به ترتیب مقادیر ماکزیمم ولتاژهای R، S، T، RS، RT و ST روی صفحه نمایشگر ظاهر می شود.
در صورتی که بخواهید مقادیر 6 پارامتر ماکزیمم ولتاژ را از حافظه دستگاه پاک کنید می توانید در زمان نمایش مقادیر ماکزیمم ولتاژ، به مدت 5 ثانیه کلید قفل را فشار دهید تا شمارش معکوس از عدد 4 روی صفحه نمایش بیاید و بعد از اینکه شمارش معکوس به صفر رسید، تمام مقادیر ماکزیمم ولتاژ پاک می شود.
برای مشاهده مقادیر مینیمم هر یک از ولتاژهای خط می توانید بعد از نمایش مقادیر ماکزیمم ولتاژ، کلید MAX و MIN ولتاز را مجددا فشار دهید تا نشانگر مربوط به مینیمم ولتاژ روشن شود. حال می توانید با هر بار فشار دادن کلید قفل، هم زمان با روشن شدن نشانگر مربوط به آن به ترتیب مقادیر مینیمم ولتاژهای خط R، S، T، RS، RT و ST را ببینید.
در صورتی که بخواهید مقادیر 6 پارامتر مینیمم ولتاژ را از حافظه دستگاه پاک کنید می توانید در زمان نمایش مقادیر مینیمم ولتاژ، به مدت 5 ثانیه کلید قفل را فشار دهید تا شمارش معکوس از عدد 4 روی صفحه نمایش بیاید و بعد از اینکه شمارش معکوس به صفر رسید، تمام مقادیر مینیمم ولتاژ پاک می شود.
به این نکته توجه داشته باشید که اگر هنگام نمایش ماکزیمم و یا مینیمم ولتاژ به مدت 10 ثانیه هیچ کلیدی فشار داده نشود، دستگاه به همان حالت قبل یعنی نمایش چرخشی یا ثابت ولتاژها باز می گردد.
لازم به ذکر است مقدار ولتاژی که حداقل 5 ثانیه تداوم داشته باشد به عنوان ماکزیمم یا مینیمم ثبت می شود.
کلید MAX A
با فشردن کلید MAX A، ماکزیمم جریان های R و S و T که قبلا در حافظه دستگاه ثبت شده است هم زمان با روشن شدن نشانگر مربوط به آن به مدت 10 ثانیه روی صفحه نمایشگر ظاهر می شود و اگر کلید MAX A را مجددا فشار دهید دستگاه به حالت عادی بازمی گردد و جریان های R و S و T را نشان می دهد.
لازم به ذکر است مقدار جریانی که بیشتر از 15 ثانیه تداوم داشته باشد به عنوان ماکزیمم جریان در حافظه دستگاه ثبت می شود.
پاک کردن ماکزیمم جریان از حافظه دستگاه
اگر کلید MAX A را به مدت 5 ثانیه فشار دهیم در هر سه نمایشگر جریان به طور هم زمان شمارش معکوس از عدد 4 شروع می شود و زمانی که به صفر برسد، مقادیر ماکزیمم هر سه جریان پاک می شود.
به این نکته توجه داشته باشید که بعد از پاک کردن هر سه مقدار جریان اگر کلید MAX A
فشرده نگه داشته شود، هر سه نمایشگر جریان به صورت صفر باقی می ماند و دستگاه عکس العملی نشان نمی دهد.
کلید HZ
این کلید برای مشاهده فرکانس به کار می رود. با فشار دادن کلید HZ نشانگر مربوط به آن روشن شده و هم زمان مقدار فرکانس روی نمایشگر A T قابل مشاهده است و با فشردن مجدد این کلید، سوپر ولت آمپرمتر 96B شیوا امواج به حالت عادی بازمی گردد و مقدار جریان را نشان می دهد.
نمایش مقدار CT:
اگر کلیدهای HZ و MAX A به طور هم زمان فشار داده شوند می توان رنج CT تنظیم شده روی دستگاه را مشاهده کرد به این صورت که نمایشگر A R حروف CT و نمایشگر A S مقدار تنظیم شده CT را به مدت 10 ثانیه نشان می دهد.
تنظیم CT دستگاه
شما فقط به مدت 5 دقیقه از زمان وصل شدن برق ورودی دستگاه می توانید CT را تنظیم کنید. اگر طی این مدت تنظیم CT دستگاه را انجام ندادید باید برق ورودی دستگاه را قطع و وصل کنید و مجددا تنظیم CT را انجام دهید.
اگر کلیدهای HZ و MAX A را به طور هم زمان فشار دهید روی نمایشگر A R حروف CT و روی نمایشگر A S مقدار تنظیم شده CT نشان داده می شود. حال می توانید مقدار CT را با استفاده از کلیدهای قفل و MAX و MIN ولتاژ تعیین کنید. اگر برای CT عدد 1000 را انتخاب کنید صفحه نمایشگر THU را نشان می دهد. برای ثبت مقدار CT کلید HZ را فشار دهید تا نشانگر مربوط به آن روشن شود و مقدار CT تایید شود سپس نمایشگرها به حالت عادی برمی گردند.
توجه داشته باشید که اگر خواستار دقت بالا باشید می توانید از CT های کلاس 0.5 یا 1 استفاده کنید.

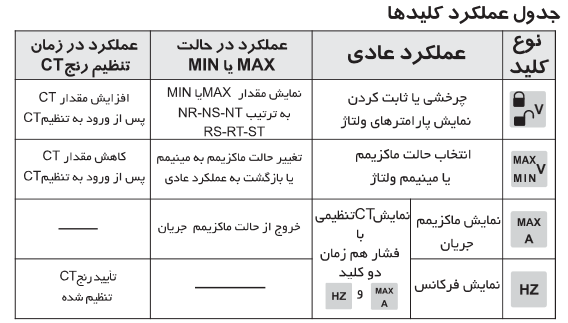

در جدول زیر می توانید عملکرد کلیدها را مشاهده کنید.
نقشه نصب سوپر ولت آمپر متر 96B شیوا امواج
در شکل زیر می توانید طریقه نصب سوپر ولت آمپر متر 96B شیواامواج را مشاهده کنید.
