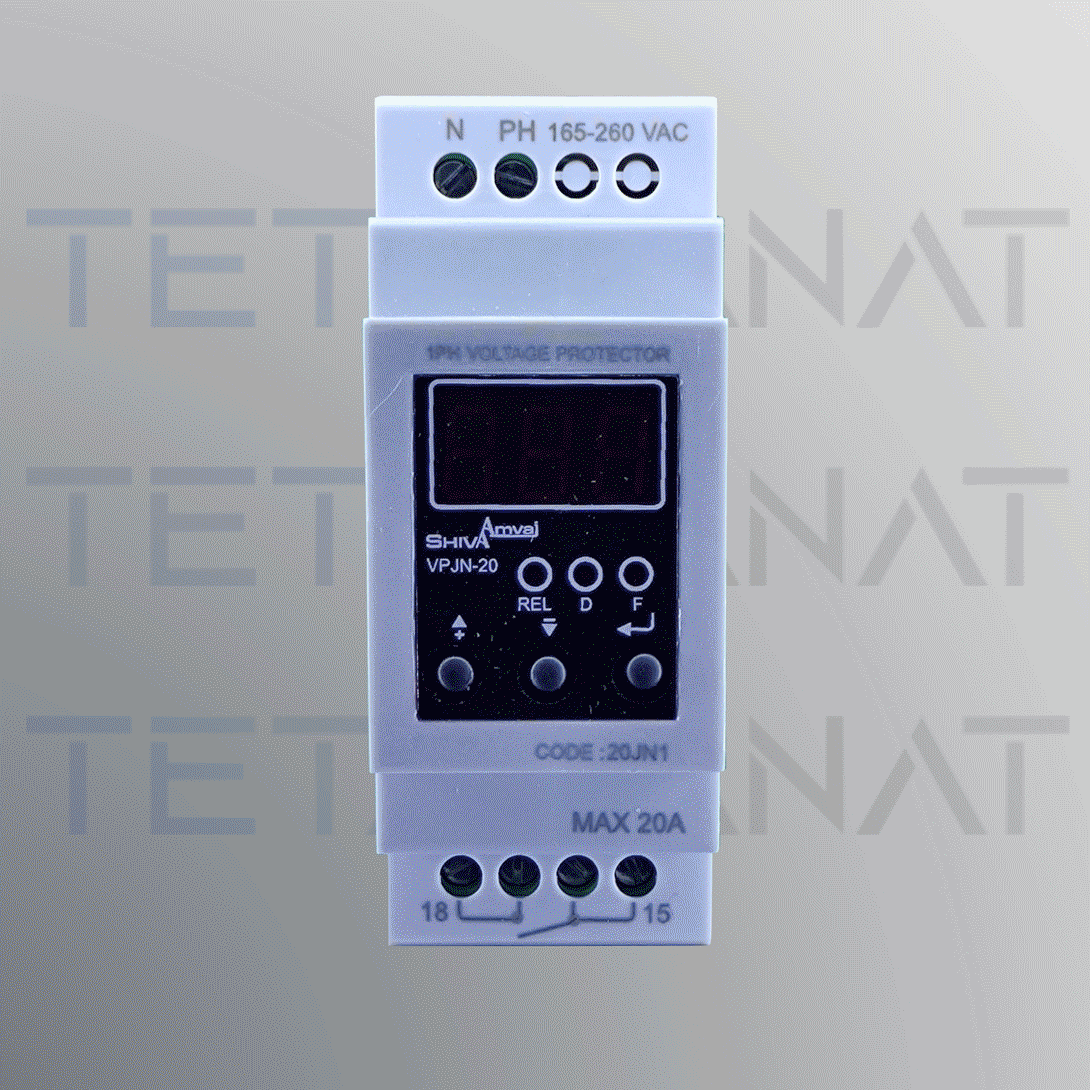

محافظ ولتاژ تک فاز دیجیتال شیوا امواج

محافظ ولتاژ تک فاز دیجیتال شیوا امواج برای حفاظت در برابر افزایش و کاهش ولتاژ استفاده می شود و در ساخت آن از سیستم میکروپروسسوری استفاده شده است که برای کنترل اختلالات برق شبکه تک فاز به کار می رود و دقت بالایی دارد. این دستگاه برای مصارف صنعتی و خانگی کاربرد دارد.فروش محافظ ولتاژ تک فاز دیجیتال شیوا امواج | آموزش نصب و استفاده از کنترل فاز یا محافظ تکفاز دیجیتال شیوا امواج

ویژگی های محافظ ولتاژ  دیجیتال شیوا امواج

  • این دستگاه قابلیت تنظیم ولتاژ شبکه و پیام های تنظیمی و خطاها را دارد.
  • قابلیت محافظت در برابر کاهش یا افزایش ولتاژ را دارد.
  • نشانگر های این دستگاه

1) REL : نشان می دهد که رله وصل است.

2) D : نشان دهنده تاخیر در قطع یا وصل رله می باشد.

3) F : نشان دهنده خطای کاهش ولتاژ یا افزایش آن می باشد.

  • قابلیت تنظیم مقادیر بالا (OVER) و مقادیر پایین (UNDER) را دارد.



مشخصات فنی محافظ ولتاژ دیجیتال شیوا امواج

  • ولتاژ تغذیه : 50-60HZ/ 165-260 VAC
  • قابلیت قطع برای:

1) افزایش ولتاژ در رنج 230 V تا 255 V

2) کاهش ولتاژ در رنج 170 V تا 200 V

  • قابلیت قطع با تاخیر زمانی را دارد که برای افزایش ولتاژ 0.5 ثانیه و برای کاهش ولتاژ 1 ثانیه طول می کشد.
  • قابلیت وصل با تاخیر زمانی را دارد که از 1 ثانیه تا 300 ثانیه قابل تنظیم است.
  • شرایط محیطی:

این دستگاه می تواند در دمای -20 تا  65درجه سانتی گراد و رطوبت  70 درصد کار کند.

  • خروجی: یک عدد رله 20A

عملکرد محافظ ولتاژ دیجیتال شیوا امواج

بعد از این که برق را به محافظ ولتاژ وصل کردیم، نشانگر D چشمک زن می شود و نمایشگر شمارش معکوس را نشان می دهد که نشان دهنده تاخیر زمان وصل می باشد و بعد از تمام شدن تاخیر زمان وصل و رسیدن شمارش معکوس به صفر، رله دستگاه وصل می شود و نشانگر REL روشن می شود و صفحه نمایشگر، مقدار ولتاژ را نشان می دهد.

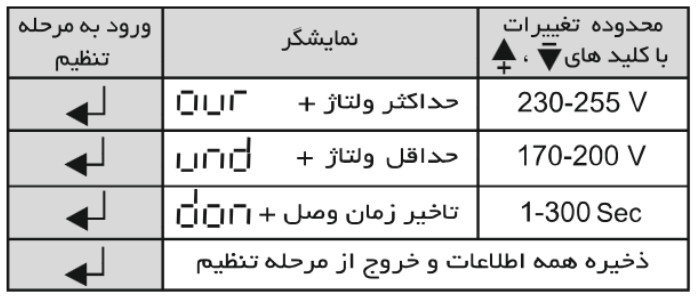

تنظیمات دستگاه در جدول زیر آورده شده است:

باید به این نکته توجه داشته باشید که در زمانی که تنظیمات دستگاه را انجام می دهید اگر مکث کنید و هیچ کلیدی را فشار ندهید، بعد از سپری شدن 10 ثانیه دستگاه به حالت اولیه خود برمی گردد و ولتاژ را نشان می دهد؛ بنابراین تنظیمات انجام شده ذخیره نمی شود.

طریقه نصب محافظ ولتاژ تک فاز دیجیتال شیوا امواج

محافظ ولتاژ دیجیتال شیوا را می توانید داخل تابلو یا مکانی که مد نظرتان است نصب کنید. برای نصب محافظ ولتاژ روی تابلو می توانید از قاب پانل شیوا استفاده کنید.

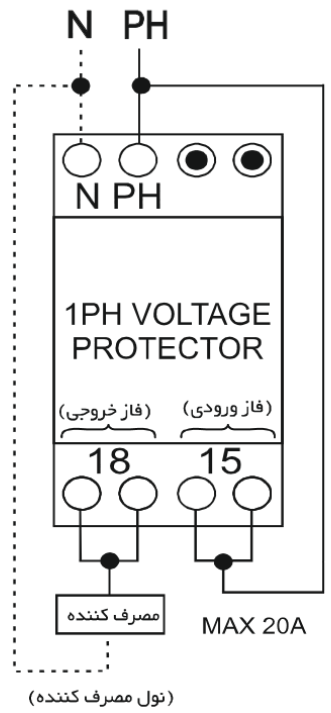

نقشه سیم کشی محافظ ولتاژ دیجیتال شیوا امواج مطابق شکل زیر می باشد.

توجه داشته باشید که در این دستگاه از کنتاکت نرمال باز (NO) استفاده شده است و هر کنتاکت دو عدد ترمینال دارد که کاربرد آن تقویت اتصال می باشد. اتصال هر دو ترمینال به هم با سیم مناسب الزامی است.

پیغام های خطا

در جدول زیر می توانید پیغام های خطای مربوط به محافظ ولتاژ تک فاز دیجیتال شیوا امواج را مشاهده کنید.

برای دریافت کاتالوگ محصول اینجا کلیک کنید.
