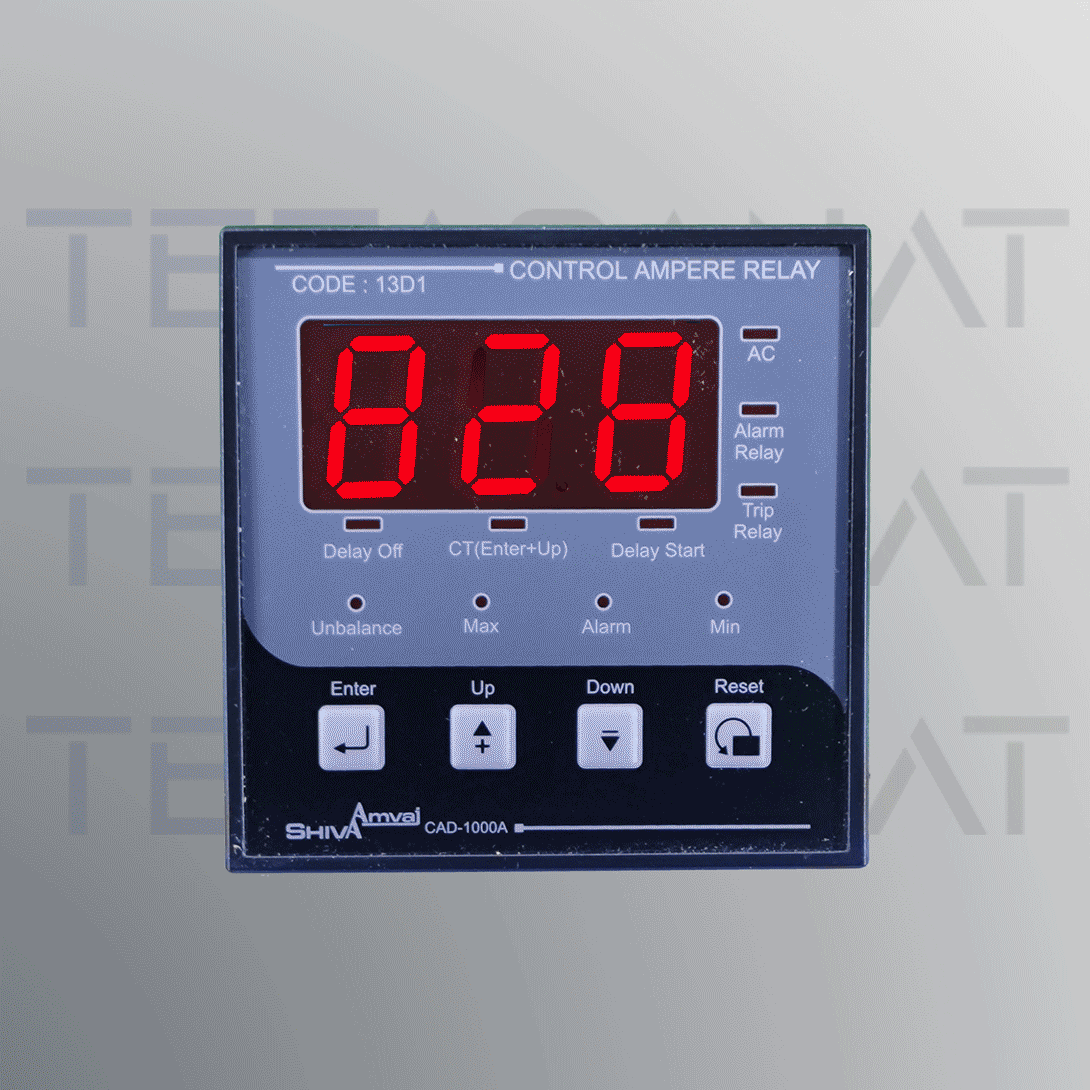

کنترل آمپر ۳ رله ای شیوا امواج
کنترل آمپر ۳ رله ای شیوا امواج، برای حفاظت و کنترل جریان دستگاه مناسبی در صنعت است. از امکانات ویژه کنترل آمپر ۳ رله ای می توان به این اشاره کرد که، می تواند کنترل خطای جریان و دستگاه های اعلام و کنترل کننده های بانک خازن باشد.
ویژگی های کنترل آمپر 3 رله ای شیوا امواج
- قابلیت اندازه گیری و نمایش جریان ورودی و قطع و وصل رله ها با توجه به جریان ورودی تعریف شده را دارد.
- دارای ۳ عدد رله خروجی با سه عدد جریان قابل تعریف به صورت مجزا است.
- کنترل آمپر 3 رله ای شیوا امواج دارای ۲ مد کاری کنترل رله ها به صورت وابسته و غیر وابسته است.
- این دستگاه برای هر رله زمان های تأخیر در وصل و تأخیر در قطع مجزا دارد.
- هیسترزیس قابل تعریف برای حد جریان وصل و قطع هر رله را برخوردار است.
- دارای ۱۰ عدد نشانگر برای اعلام وضعیت های مختلف است که به صورت زیر است.
- Current برای وضعیت نمایش یا تنظیم جریان (0.01A-100%CT)
- On Delay برای وضعیت تنظیم تأخیر در وصل که از 1 تا 120 ثانیه است.
- Off Dealyبرای وضعیت تنظیم تأخیر در قطع که 120 ثانیه است.
- Hysteresis بری وضعیت تنظیم هیسترزیس جریان وصل رله ها که 1-20% مقدار تنظیم شده است.
- Mode1 برای نشان دادن وضعیت عملکرد در مد 1 (مد غیر وابسته)
- Mode2 برای نشان دادن وضعیت عملکرد در مد 2 (مد غیر وابسته)
- CT برای نمایش و تنظیم CT که از CT های در رنج 5/5 تا 1000/5 آمپر پشتیبانی می کند.
- Relay1 نمایش وضعیت رله ۱
- Relay2 نمایش وضعیت رله ۲
- Relay3 نمایش وضعیت رله 3
مشخصات فنی کنترل آمپر شیوا امواج
ولتاژ تغذیه/ریست خارجی کنترل آمپر ۱۸۰ تا ۲۵۰ ولت متناوب، فاز و نول، 50 تا 6۰ هرتز
دقت اندازه گیری جریان این وسیله 1+ 0.5% و 1-%0.5
مدت زمان قابل تنظیم برای CT از زمان وصل به برق به مدت ۵ دقیقه است.
کنترل آمپر 3 رله ای شیواامواج در شرایطی دما ۶۵+ تا ۲۰– درجه سانتی گراد و رطوبت ۷۰ درصد کار می کند.
این دستگاه دارای 3 رله خروجی 16 آمپر می باشد.
راهنمای نصب

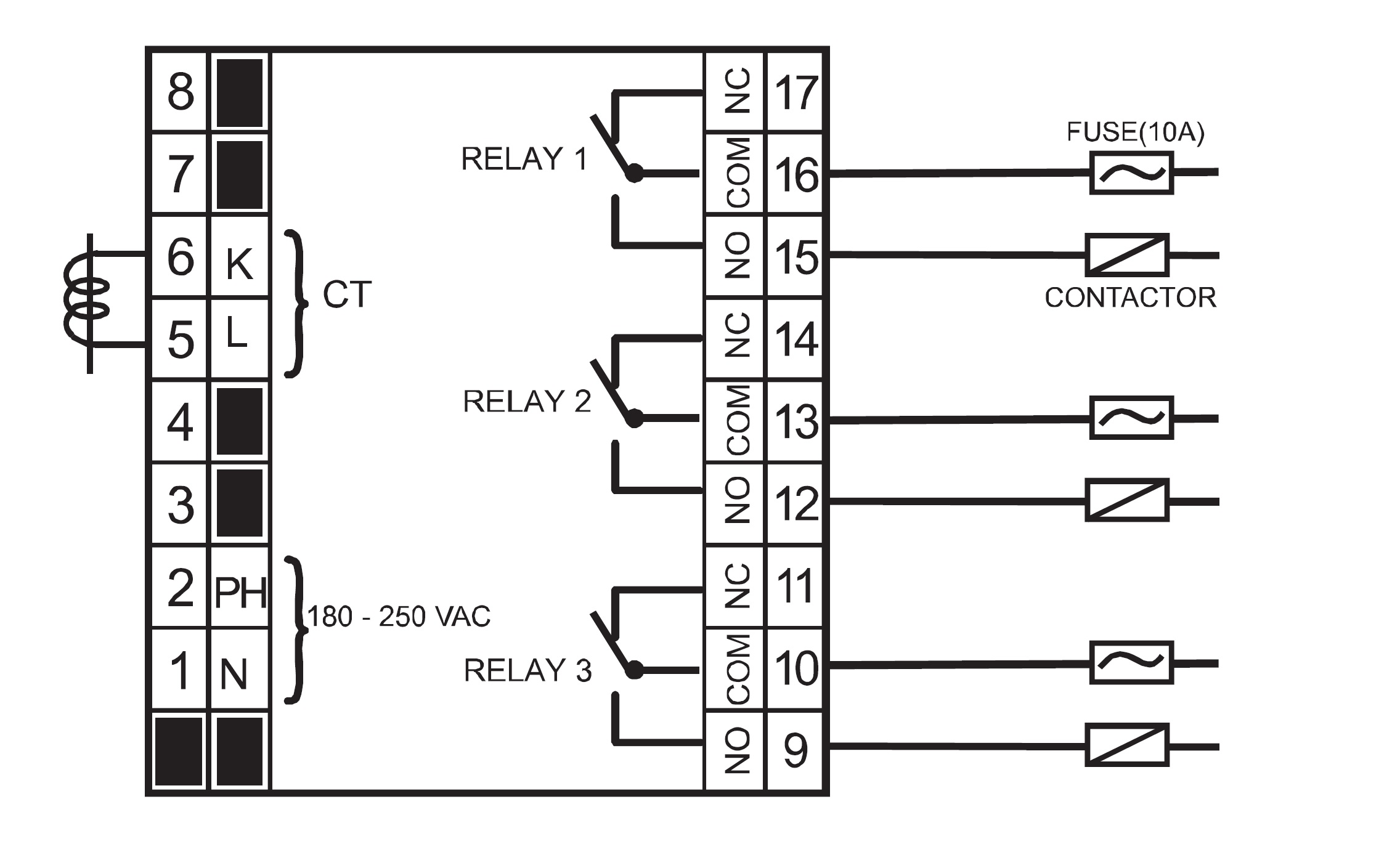

دستگاه را مطابق نقشه زیر وصل کرده تنظیمات را که در ادامه به آن می پردازیم انجام دهید.
برای تنظیم CT دستگاه فقط در مدت زمان ابتدایی وصل دستگاه به برق، به مدت 5 دقیقه وقت دارید و اگر پس از نیاز به تغییر داشته باشید، می بایست برق دستگاه را یکبار قطع و وصل کنید.
اگر بخواهید CT به همراه مقادیر مربوط به رله ها را تنظیم کنید باید هم زمان کلید های UP و DOWN را به مدت 3 ثانیه فشار دهید تا دستگاه وارد تنظیمات CT شود.

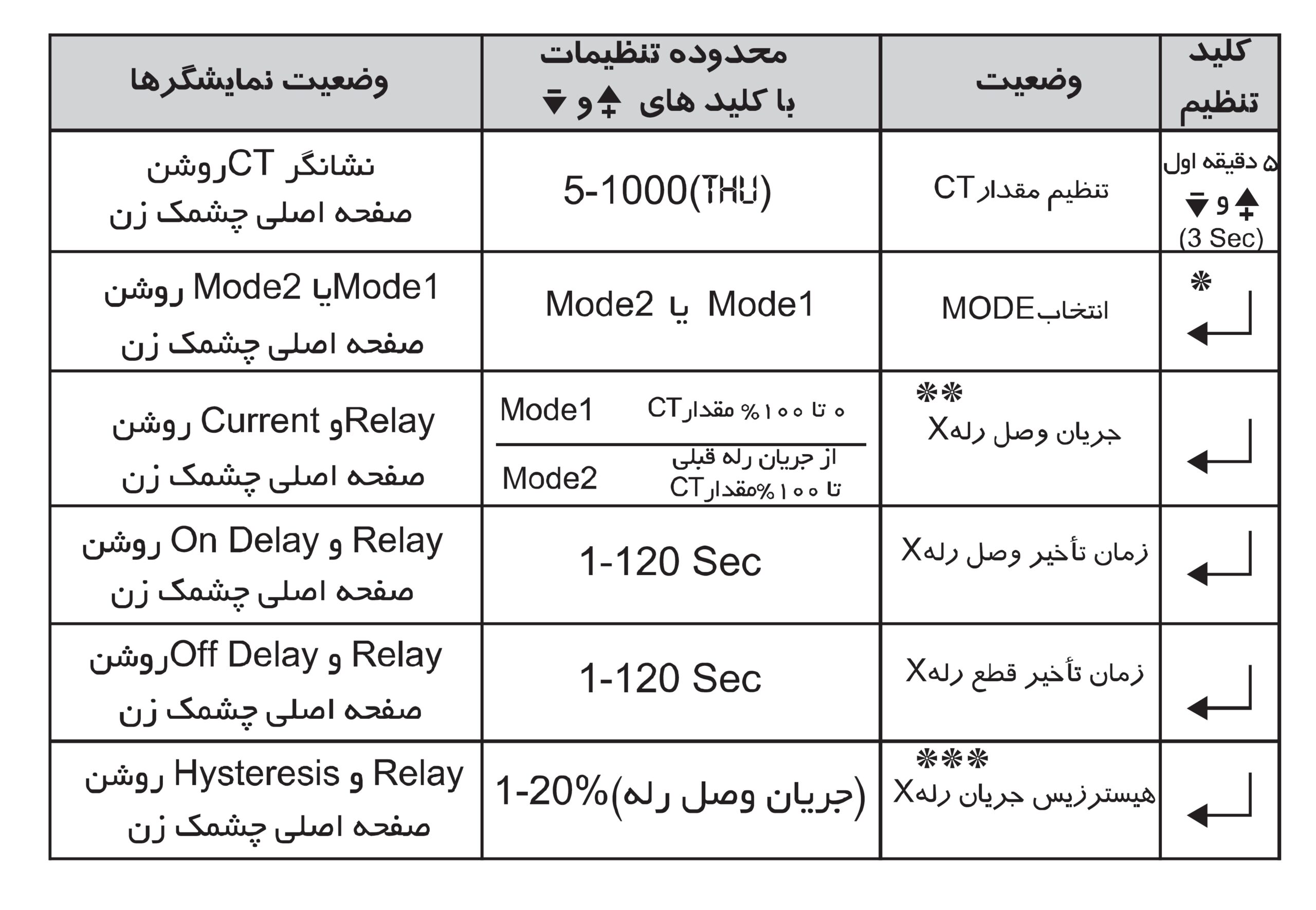

در این مرحله، می توانید با استفاده از دو کلید UP و DOWN مقدار CT را تغییر دهید و مقدار مورد نظر خود را تعیین کنید. پس از انتخاب مقدار مورد نظر خود با فشردن کلید Enter تایید کنید پس از آن می توانید سایر تنظیمات را مطابق جدول زیر انجام دهید.
عملکرد کنترل آمپر شیوا امواج
کنترل آمپر 3 رله ای شیوا امواج، دارای دو مد کاری است، که بیشتر به آنها می پردازیم.
مد 1 : در این مد کاری به صورت کلی به این صورت است که اگر جریان ورودی از حد تنظیم شده هر کدام از رله ها بیشتر شود، با سپری شدن زمان تاخیر در وصل تعیین شده، رله مربوط وصل می شود.
در صورتیکه جریان از حد جریان تنظیم شده منهای درصد هیسترزیس کمتر شود، با سپری شدن زمان تاخیر در قطع، رله مربوطه قطع می شود..
مد 2 : در این مد دستگاه، جریان رله ها فقط به ترتیب پایین به بالا قابل تعریف است. به صورت که جریان رله دوم بیشتر از رله اول و جریان رله سوم بیشتر از جریان رله دوم باید تعریف شود. در این حالت در صورتیکه جریان از حد تنظیم شده برای یک رله بیشتر شود، حتما رله قبلی آن باید وصل شده باشد تا این رله امکان وصل شدن داشته باشد.
اگر روی صفحه دستگاه عبارت oUr نمایش داده شود به این معنا است که جریان عبوری از 120 درصد CT بیشتر شده و اگر Und را نمایش دهد به این معنا است که ولتاژ دستگاه از 180 کمتر شده و زمانی که دستگاه ولتاژی کمتر از 160 ولت دریافت کند خاموش خواهد شد.
برای نمایش مقادیر جریان های تنظیم شده برای رله ها می بایست یک بار کلید Enter را در حالت کار عادی فشار داده شود.
