کنترل سنگ شکن شیوا امواج

کنترل سنگ شکن شیوا امواج، وسیله مناسب است برای کنترل سنگ شکن های مخروطی، که در معادن سنگ های معدنی مورد استفاده قرار می گیرند، که با دقت 1 آمپر و 1 درجه سانتی گراد طراحی و ساخته شده است. در ادامه با نحوه کار و تنظیمات کنترل سنگ شکن شیوا امواج آشنا می شویم.

ویژگی های سنگ شکن شیوا امواج

• امکان نمایش همزمان جریان موتور و دمای روغن هیدرولیک دستگاه سنگ شکن
• کنترل سنگ شکن شیوا به شما این امکان را می دهد که سنگ شکن خود را در برابر افزایش جریان موتور و دمای روغن هیدورلیک حفاظت کنید.
• از قابلیت کنترل سنگ شکن شیوا امواج به موارد زیر می توان اشاره کرد:
• نمایش ساعت کارکرد دستگاه سنگ شکن
• تنظیم CT و نمایش آن در صفحه نمایش دستگاه
• کالیبره کردن جریان و دما در صورت نیاز و خطا دستگاه
• زمانی که سنسور قطع شود دستگاه خود تشخیص داده و اعلام می کند.
• دارای ۵ عدد نشانگر برای اعلام:
• زمانی که هرکدام به صورت دائم روشن باشه:
  • UP برای فعال شدن جک بالا بر (REL1)
  • DOWN برای فعال شدن جک پایین بر (REL2)
  • BREAK برای قطع موتور و و صل آژیر (REL3)
  • C برای افزایش جریان
  • T برای افزایش دما

مشخصات فنی کنترل سنگ شکن شیوا امواج

ولتاز تغذیه کنترل سنگ شکن شیواامواج ۱۸۰ تا ۲۵۰ ولت متناوب و 50 تا 60 هرتز

ctهای استاندارد قابل استفاده برای این دستگاه 200/5 – 800/5 آمپر

ماکزیمم زمان کارکرد کنترل سنگ شکن شیوا امواج ۵ سال می باشد.

نوع سنسور همراه با دستگاهLc  می باشد.

محدوده اندازه گیری 100 تا 10-درجه سانتی گراد  است.

تاخیر زمان فعال شدن جک بالابر 0تا 10 ثانیه و زمان تاخیر قطع موتور 0 تا 10 ثانیه می باشد.

دقت اندازه گیری جریان 1+ 0.5% و 1-%0.5 می باشد.

دقت اندازه گیری دما ۱ درجه سانتی گراد است.

بهترین شرایط محیطی برای دستگاه کنترل سنگ شکن شیوا امواج در دما ۶۵+ تا ۲۰– و رطوبت ۷۰ درصد می باشد.

این دستگاه دارای یک عدد رله خروجی ۵ آمپر(NC/NO) و دو عدد رله ۵ آمپر (NO) می باشد.

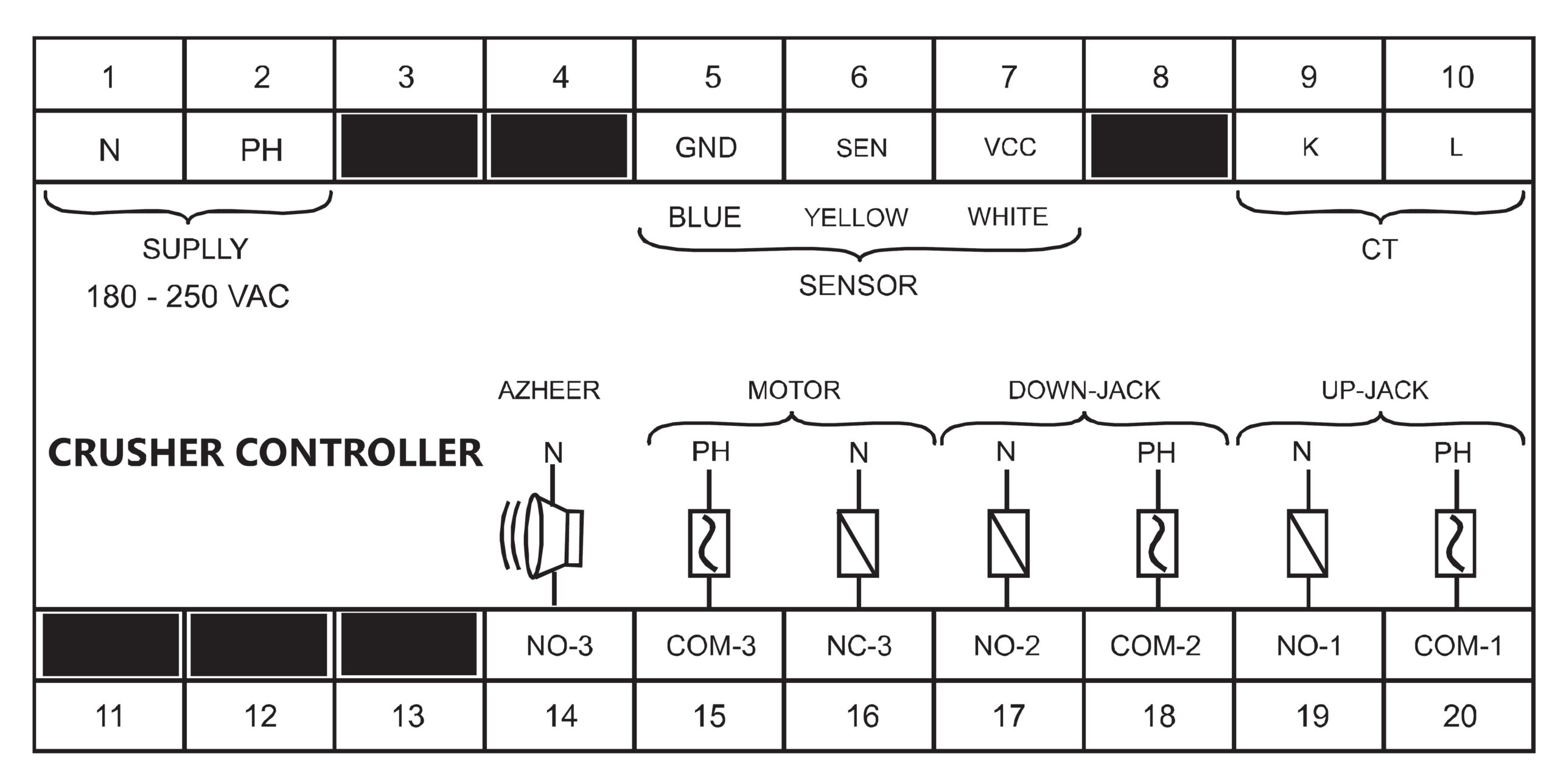

نقشه کنترل سنگ شکن شیوا امواج

برای سیم کشی و نصب کنترل سنگ شکن شیوا امواج نقشه زیر عمل کنید.

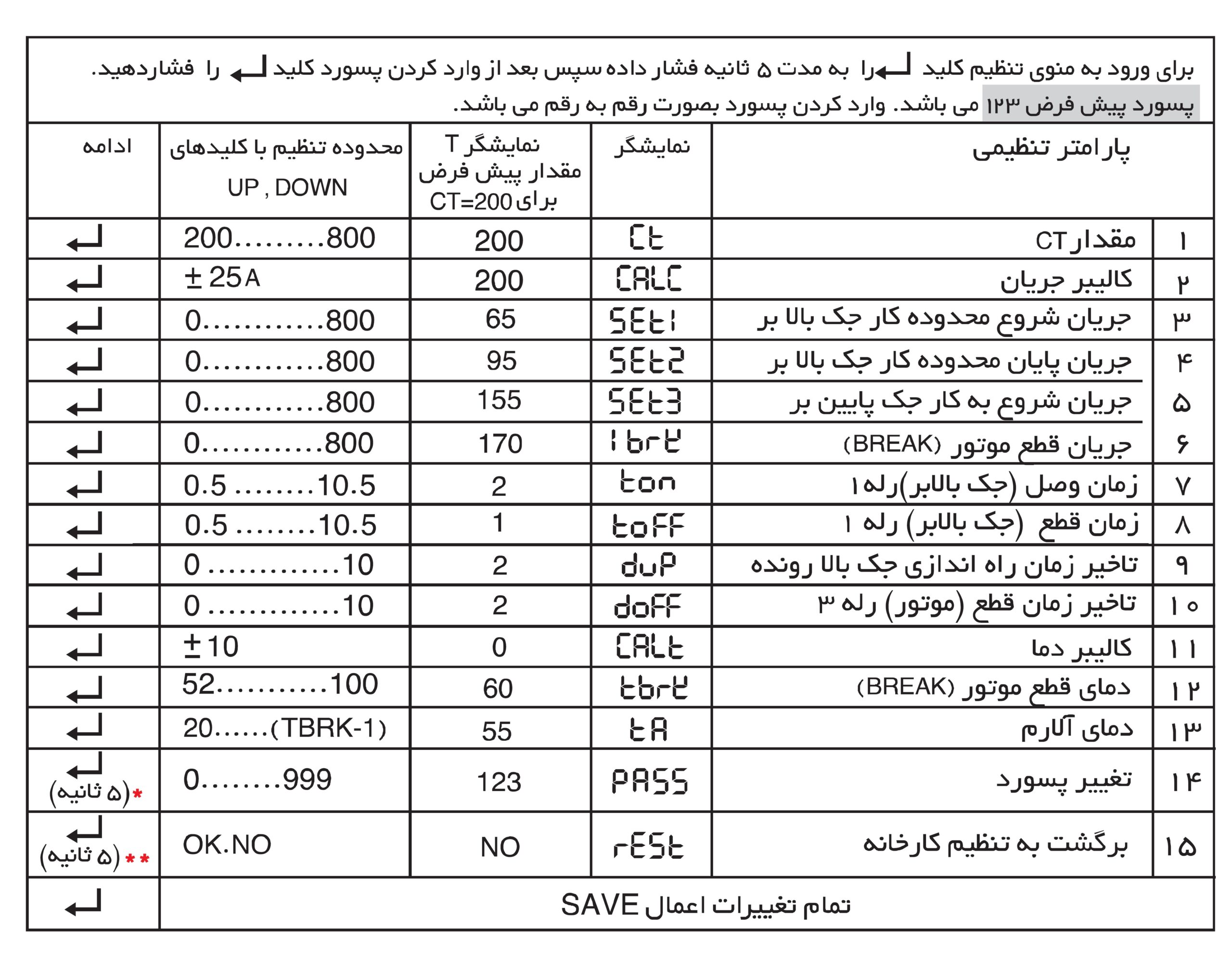

جدول تنظیمات کنترل سنگ شیوا امواج

پس از نصب دستگاه می توانید تنظیمات مربوط را به صورت زیر مرحله به مرحله انجام دهید.

عملکرد کنترل سنگ شکن شیوا

ابتدا دستگاه را مطابق راهنما نصب کرده و پس از آن طبق جدول تنظیمات کنترل سنگ شکن شیوا امواج، دستگاه را تنظیم کنید.

حال نحوه عملکرد دستگاه را بررسی می کنیم.

با رسیدن جریان موتور سنگ شکن به SET1 بعد از تاخیر زمانی DUP جک بالابر که همان رله 1 می باشد فعال می شود و تا زمانی که به SET2 برسد فعال می ماند. نحوه فعال بودن بالابر در این بازه به صورت پالسی می باشد به اینگونه که به مدت TON رله 1 وصل و نشانگر UP روشن و به مدت TOFF رله 1 قطع بوده و نشانگر UP خاموش می شود.

بعد از عبور کردن جریان از SET2 تا زمان رسیدن جریان به SET3 هر دو جک بالابر و جک پایین بر غیرفعال هستند و این بازه نرمال جریان برای کارکرد طبیعی سنگ شکن می باشد.

منظور از ساعت کارکرد دستگاه همان مدت زمانی می باشد که دستگاه در حالت کارکرد طبیعی قرار دارد.

پس از عبور جریان از SET3 جک پایین بر که همان رله 2 می باشد فعال می گردد، در این حالت رله 2 وصل و نشانگر DOWN روشن می شود این حالت ادامه دارد تا زمانی که جریان وارد محدوده نرمال شود.

رله 3 دارای دو عدد کنتاکت می باشد که کنتاکت بسته آن به موتور سنگ شکن فرمان داده و کنتاکت باز آن را می توان به یک آژیر وصل کرد این رله جهت حفاظت دستگاه در برابر جریان و دما به صورت زیر عمل می کند.

در صورت افزایش جریان و گذر از جریان BREAK بعد از ناخیر زمان DOFF موتور قطع و آژیر وصل می شود و همزمان نمایشگرهای BREAK و F-C روشن می شود و کلمه StoP روی صفحه نمایش داده می شود.

در صورت افزایش دمای روغن هیدرولیک، و گذر از دمای BREAK بعد از تاخیر زمان DOFF موتور قطع و آژیر وصل می شود و همزمان نمایشگرهای BREAK و F-T روشن می شود و کلمه StoP روی صفحه نمایش داده می شود.

باید به این نکته توجه داشته باشید، در اضافه کردن سیم سنسور محدودیت دارید و صورتی که سنسور قطع شود یا جابجا متصل شود روی نمایشگر دستگاه کلمه SEn نمایش داده می شود.

با برگشت جریان و دما به حالت نرمال، رله 3 تغییر وضعیت نمی دهد تا اپراتور از شرایط نرمال مطمئن شود و تایید کند تا دستگاه به حالت عادی برگردد.

در صورتیکه مقدار پارامتر تنظیم شده در محدوده مجاز تعریف نشده باشد، یا با پارامترهای مرتبط هم پوشانی داشته باشند نمایشگر خطا Err و مقدار پارامتر تنظیمی را نمایش می دهد.

برای دانلود کاتالوگ این محصول اینجا را کلیک کنید.
