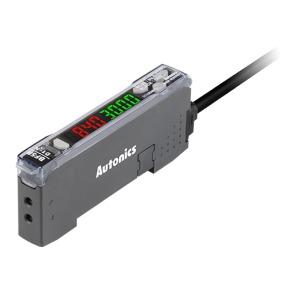

فیبر نوری آتونیکس سری BF5

فیبر نوری BF5 آتونیکس در دو مدل نمایشگر تکی و دوگانه موجود طراحی و تولید شده اند. مناسب جهت  تشخیص انعطاف پذیر و قابل اطمینان اهداف متحرک با سرعت بالا یا اجسام کوچک را ارائه می دهد. با استفاده از فانکشن جلوگیری از تداخل مشترک و کانکتورهای جانبی، تشخیص چندین هدف (تا 8 عدد) امکان پذیر می شود. از ویژگی های این تجهیز میتوان به فانکشن جلوگیری از اشباع، نمایش معکوس، و تنظیم حساسیت آسان اشاره کرد. مدل های دارای منبع نور LED قرمز و سبز و آبی به منظور کاربردهای مختلف در دسترس می باشند.

مشخصات کلی:

  • مصرف توان : حداکثر 50mA
  • ولتاژ تغذیه : 12-24VDC
  • خروجی سنسور : NPN یا PNP
  • تعداد ارقام قابل نمایش : 4 رقم
  • ابعاد : 10x30x70 میلی متر
  • وزن : 138 گرم
  • درجه حفاظت : IP40
  • شرایط محیطی : دما (-10 تا 50℃)، رطوبت (35 تا 85% RH)

جهت مشاهده مشخصات فنی و مقایسه انواع فیبر های نوری اینجا کلیک کنید.

جهت دانلود PDF دیتا شیت فیبر نوری آتونیکس سری BF5 اینجا کلیک کنید.

در ادامه تمامی محصولات سری BF5 ذکر شده است:

فیبرنوری آتونیکس BF5B-D1-N
فیبرنوری آتونیکس BF5B-D1-P
فیبرنوری آتونیکس BF5G-D1-N
فیبرنوری آتونیکس BF5G-D1-P
فیبرنوری آتونیکس BF5R-D1-N
فیبرنوری آتونیکس BF5R-D1-P
فیبرنوری آتونیکس BF5R-S1-N
فیبرنوری آتونیکس BF5R-S1-P

تشریح نمایشگر:

1- نشانگر خروجی کنترلی(قرمز): به منظور نشان دادن فعال شدن خروجی کنترلی بر اساس مقایسه مقدار SV و سطح نور معمول به کار می رود.

 ۲- کلید تنظیم حساسیت: به منظور اجرای عملیات ها و تنظیم حساسیت به کار می رود.

 ٣- قسمت نمایش PV (قرمز، ۴رقم، ۷ سگمنت): به منظور نمایش سطح نور معمول و پارامترها به کار می رود.

 ۴- قسمت نمایش SV (سبز، ۴رقم، ۷سگمنت): به منظور نمایش مقدار SV و دیتای تنظیمات به کار می رود.

 ۵- کلید بالا/پایین:

 به منظور کم ازیاد کردن مقادیر تنظیمی به کار می رود.

 برای تنظیم دقیق حساسیت به کار می رود.

 ۶- کلید MODE:

برای ورود به مد برنامه نویسی / مد بانک دیتا استفاده می شود.

 برای جابجایی بین پارامترها استفاده می شود.

۷- قسمت نمایش PV / SV (قرمز، ۴رقم، ۷ سگمنت): به منظور نمایش سطح نور معمول /SV و پارامترها به کار می رود.

۸- سوییچ تنظیم پاسخ زمانی: سریع، STD، بلند

 9- سوییچ تنظیم تایمر: برای انتخاب زمان تاخیر در قطع استفاده می شود. (خاموش، ۱۰ میلی ثانیه، ۴۰ میلی ثانیه)

 ۱۰- سوییچ تنظیم مد کاربری: برای انتخاب مد DarkON/LightON به کار می رود.

 ۱۱- کلید بالا/پایین:

برای کم و زیاد کردن مقادیر تنظیمی به کار می رود.

 برای ورود به هر یک از مد ها به کار می رود.

 باری تنظیم دقیق حساسیت استفاده می شود.

 ۱۲- زبانه قفل
