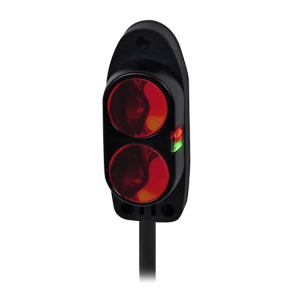

سنسور نوری آتونیکس سری BA

سنسور نوری یکطرفه آتونیکس سری BA دارای ابعاد کوچک و فاصله تشخیص بلند تا 2 متر می باشد. این سری سنسور در مد های Light ON و Dark ON در دسترس هستند و مجهز به تنظیم کننده های حساسیت داخلی هستند.

مشخصات کلی:

  • نوع تشخیص : یک طرفه
  • منبع نور : LED مادون قرمز
  • ولتاژ تغذیه : 12-24VDC
  • حالت کارکرد : Light ON و Dark ON
  • حداکثر زمان پاسخ گویی : 1 میلی ثانیه
  • هدف تشخیص : مواد نیمه شفاف و مات
  • نحوه اتصال سنسور : کابل
  • ابعاد : 48.5x19x15.5 میلی متر
  • وزن : 50 گرم
  • درجه حفاظت : IP64

اتصالات:

اتصالات سنسور نوری آتونیکس سری BA

نصب و تنظیم حساسیت:

سنسور را در محل مورد نظر نصب کرده و اتصالات را چک کنید. تغذیه را به سنسور وصل کنید و محور اپتیکال و حساسیت را مطابق زیر تنظیم کنید:

  1.  وقتی جسم را تشخیص داد، واریابل تنظیم حساسیت را در ناحیه پایدار Light ON قرار دهید(نارنجی: روشن وصل، سبز: تاریک وصل). (مطابق توضیحات بخش حالت کاربری)
  2. حساسیت باید متناسب با هدف تشخیص و محل نصب تنظیم شود.
  3.  هدف را در موقعیتی قرار دهید که قابل کشف به وسیله پرتو باشد، سپس واریابل تنظیم را تا موقعیت a شروع به چرخاندن کنید تا اولین باری (حداقل میزان چرخش) که نشانگر کاربری روشن شود.
  4. هدف را از ناحیه تشخیص خارج کنید، سپس واریابل تنظیم را تا موقعیت b شروع به چرخاندن کنید تا زمانی که نشانگر کاربری روشن شود. اگر نشانگر روشن نشد حداکثر مقدار واریابل خود نقطه b خواهد بود.
  5.  واریابل تنظیمات را در مرکز بین دو نقطه a و b قرار دهید.

* فاصله تشخیص ذکر شده در جدول مشخصات برای حالتی است که از کاغذ ۲۰۰x۲۰۰ میلی متر غیر گلاسه استفاده شود. مطمئن باشید که این فاصله با تغییرات اندازه، سطح و شفافیت جسم هدف تغییر خواهد کرد.



این دستگاه را با جا به جایی به چپ یا راست، بالا یا پایین درمرکز جایی که نشانگر پلیداری روشن شد نصب کنید.

برای اطلاع از قیمت سنسور نوری آتونیکس سری BA با شرکت تتا صنعت نمایندگی فروش محصولات آتونیکس در ارتباط باشید.

جهت دانلود PDF دیتا شیت سنسور نوری آتونیکس سری BA اینجا کلیک کنید.

محصولات سنسور نوری آتونیکس سری BA :

سنسور نوری یک طرفه آتونیکس BA2M-DDT فاصله تشخیص 2M
سنسور نوری یک طرفه آتونیکس BA2M-DDTD فاصله تشخیص 2M
سنسور نوری یک طرفه آتونیکس BA2M-DDTD-P فاصله تشخیص 2M
سنسور نوری یک طرفه آتونیکس BA2M-DDT-P فاصله تشخیص 2M
