سنسور تشخیص رنگ BC آتونیکس

سنسور تشخیص رنگ BC آتونیکس

سنسور های نوری معمولی حضور یا عدم حضور اجسام را به وسیله عبور نور تشخیص می دهند. سنسور تشخیص رنگ BC آتونیکس ، رنگ یک سطح را با استفاده از منبع نور RGB (قرمز، سبز و آبی) تشخیص می دهد.

 پس از ذخیره نور دلخواه در حافظه داخلی، سنسور تشخیص رنگ منبع نور RGB LED را مرتبا به هدف تشخیص می تاباند. سنسور تشخیص رنگ، به وسیله لنز جمع آوری نور داخلی نسبت ۳ رنگ RGB را محاسبه نموده تا تشخیص رنگ بهینه بدست آید. سری BC رنگ تنظیم شده و رنگ تشخیص داده شده را با استفاده از لنز استوانه ای مقایسه می کند و با استفاده از سیستم نوری محور خاموش تلفات نوری را حداقل می نماید.

سنسور تشخیص رنگ BC آتونیکس

مشخصات کلی:

  • فاصله عملکرد : 15 میلی متر
  • ولتاژ تغذیه : 12-24VDC
  • نحوه اتصال سنسور : کانکتور
  • نوع تشخیص : یک طرفه همگرا
  • حداکثر زمان پاسخ گویی : 500 میکرو ثانیه
  • هدف تشخیص :  شفاف و مات
  •  مد تشخیص : فقط رنگ / رنگ + شدت
  • ابعاد : 16×49.2×28 میلی متر
  • وزن : 80 گرم
  • درجه حفاظت : IP67
  • شرایط محیطی : دما (-25 تا 70℃)، رطوبت (35 تا 95% RH)
  • دقت در انطباق رنگ عالی
  • دیودهای فرستنده نور RGB و رزولوشن ۱۲ بیت
  •  تنظیم حساسیت ۳ مرحله ای برای هر رنگ (نرم، نرمال، زبر)
  • کمینه سازی تداخل نور خارجی باعث حداقل سازی خطا و بهبود تشخیص پایدار می شود قابلیت چک رنگ مرجع با استفاده از نشانگر تیچینگ
  • نشانگر عملکرد (LED قرمز)، نشانگر پایداری (LED سبز)، نشانگر تایمر (LED نارنجی)
  • تنظیم فانکشن های عملکرد به وسیله ورودی اکسترنال سیمی
  •  اندازه نقطه 1.24 در 6.7 میلیمتر به منظور تشخیص اهداف کوچک و تشخیص رنگ

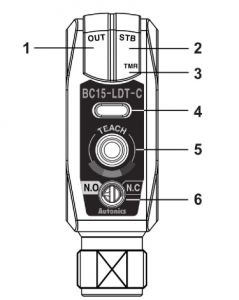

تشریح نمایشگر:

1.  نشانگر عملکرد (OUT): نشان دهنده عملکرد خروجی سنسور می باشد(قرمز).

2.  نشانگر پایداری (STB): نشانگر دهنده وضعیت پایداری می باشد (سبز).

3.  نشانگر تایمر (TMR): در صورت تنظیم کردن فانکشن تایمر روشن می شود (نارنجی).

4.  نشانگر تیچینگ: پس از انجام موفقیت آمیز عملیات تیچینگ رنگ، رنگ مرجع را نشان می دهد.

*ممکن است رنگ تیچینگ شده و رنگ نمایش داده شده روی نشانگر به دلیل شرایط محیطی تفاوت داشته باشند. (نور محیط، زاویه انعکاس، مواد سازنده و …)

5.  کلید SET: برای تنظیم فانکشن ها استفاده می شود.

6.  سوییچ انطباق اعدم انطباق رنگ:

 NO: در صورت یکی بودن رنگ هدف تشخیص و رنگ مرجع خروجی وصل می شود.

 NC: در صورت یکسان نبودن رنگ هدف تشخیص و رنگ مرجع خروجی وصل می شود.

نصب و تنظیم حساسیت:

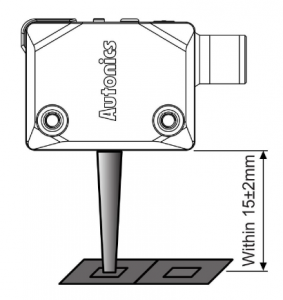

  1. نصب: سنسور تشخیص رنگ و هدف تشخیص را روبروی یکدیگر قرار داده و در جای خود ثابت کنید. فاصله نصب باید بین ۲-۰ تا ۱۵-+ میلیمتر باشد.
  2.  برای ورود به وضعیت استندبای تیچینگ کلید ست را یکبار فشار دهید. رنگ دلخواه و مورد نظر را جلوی قسمت تشخیص دهنده (اسپات) قرار داده و کلید ست را به مدت ۳ ثانیه نگه دارید تا رنگ مرجع تنظیم شود. پس از اتمام این مرحله نشانگر تیچینگ رنگ تنظیم شده را نمایش می دهد.
  3.  برای تغییر مد تشخیص و تنظیم حساسیت کلید ست را ۳ ثانیه فشار دهید.
  4.  برای تنظیم فانکشن تایمر کلید ست را ۵ ثانیه فشار دهید. تایمر از نوع تاخیر در قطع با زمان ۴۰ میلی ثانیه می باشد.

 * در صورت بروز خطای تیچینگ، نشانگر خروجی بسته به شدت نور دریافتی چشمک می زند.

 * در صورت نیاز به تشخیص اجسام درخشنده یا فلزی موقعیت نصب سنسور را تقریبا به اندازه ۱۰ تا ۲۰ درجه کج کنید.

جهت مشاهده مشخصات فنی و مقایسه انواع سنسور های نوری اینجا کلیک کنید.

جهت دانلود PDF دیتا شیت سنسور تشخیص رنگ BC آتونیکس اینجا کلیک کنید.

در ادامه تمامی محصولات سری BC ذکر شده است:

سنسور نوری NPN آتونیکس BC15-LDT-C
سنسور نوری PNP آتونیکس BC15-LDT-C-P
