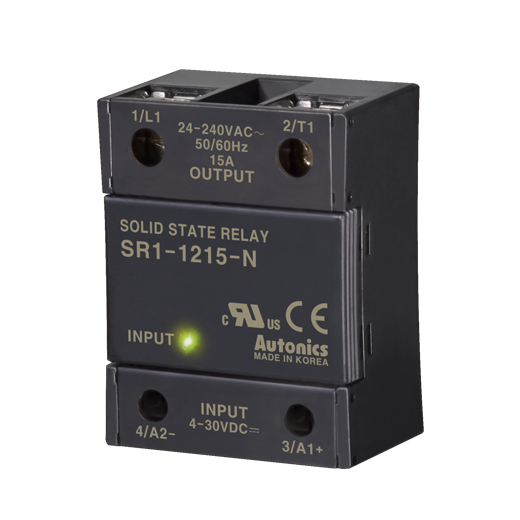

SSR آتونیکس سری SR1
رله های حالت جامد تک فاز آتونیکس سری SR1 با طراحی کوچک، گزینه ای مناسب برای نصب در فضاهای محدود می باشند. این سری از SSR با هیت سینک جداشونده، تعویض و نگهداری قطعه را آسان می نماید(جهت راهنمایی برای نصب و راه اندازی محصول به کاتالوگ رله حالت جامد در انتهای صفحه مراجعه کنید). SSR های آتونیکس سری SR1 با عملکرد پایدار و قابل اطمینان، کاربردهای مختلفی نظیر تغذیه هیتر، تجهیزات نیمه هادی کنترل موتور را دارند. برای خرید و اطلاع از لیست قیمت رله حالت جامد ( SSR آتونیکس SR1 ) با شرکت تتا صنعت تامین کننده تجهیزات اتوماسیون صنعتی در ارتباط باشید.
مشخصات کلی:
- ولتاژ ورودی : 4-30VDC ،90-240VAC
- جریان بار : 10A ،15A ،20A ،25A ،30A ،40A ،50A ،75A
- ولتاژ بار : 24-240VAC ،48-480VAC
- تحمل دی الکتریک : 4000 ولت AC
- فانکشن : Zero cross turn-on و random turn-on
- ابعاد : 44x58x28.3 میلی متر
- وزن : 73gr
وضعیت عملکرد:
نشانگر (LED سبز) تبعیه شده روی قطعه میتوان وضعیت عملکرد دستگاه را به راحتی بررسی کرد.

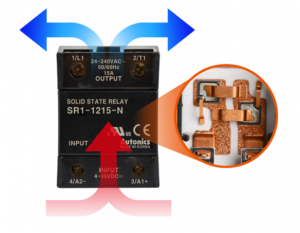

راندمان بالا:
PCB های سرامیکی در مقایسه با PCB های هسته فلزی، جداسازی الکتریکی و هدایت حرارتی بهتر و درنتیجه راندمان حرارتی بهتری دارند.
کلید زنی:
SSR های آتونیکس از نظر کلید زنی به دو دسته Zero cross turn-on و random turn-on تقسیم می شوند.
در ادامه اطلاعات کلی برای SSR انتخابی با توجه به ویژگی های مد نظر قرار داده شده است.
جهت خرید و اطلاع از لیست قیمت رله حالت جامد ( SSR آتونیکس SR1 ) با شرکت تتا صنعت نمایندگی فروش محصولات آتونیکس تماس بگیرید.
جهت مشاهده مشخصات فنی و مقایسه انواع SSR اینجا کلیک کنید.
جهت دانلود PDF کاتالوگ رله حالت جامد آتونیکس سری SR1 اینجا کلیک کنید.

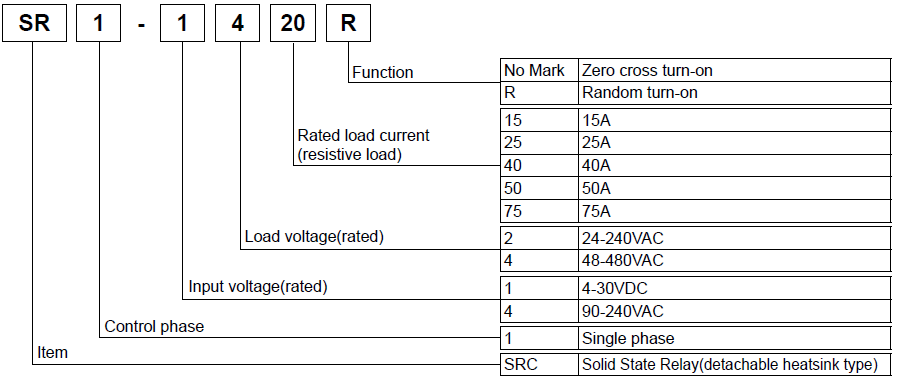

جدول مشخصات مدل های سری SR1 :
کد | ولتاژ کنترل | ولتاژ سوئیچینگ | جریان سوئیچینگ |
SR1-1210-N | 4-30VDC | 24-240VAC | 10A |
SR1-1215-N | 4-30VDC | 24-240VAC | 15A |
SR1-1220-N | 4-30VDC | 24-240VAC | 20A |
SR1-1225-N | 4-30VDC | 24-240VAC | 25A |
SR1-1230-N | 4-30VDC | 24-240VAC | 30A |
SR1-1240-N | 4-30VDC | 24-240VAC | 40A |
SR1-1250-N | 4-30VDC | 24-240VAC | 50A |
SR1-1275-N | 4-30VDC | 24-240VAC | 75A |
SR1-1410-N | 4-30VDC | 48-480VAC | 10A |
SR1-1410R-N | 4-30VDC | 48-480VAC | 10A |
SR1-1415-N | 4-30VDC | 48-480VAC | 15A |
SR1-1415R-N | 4-30VDC | 48-480VAC | 15A |
SR1-1420-N | 4-30VDC | 48-480VAC | 20A |
SR1-1420R-N | 4-30VDC | 48-480VAC | 20A |
SR1-1425-N | 4-30VDC | 48-480VAC | 25A |
SR1-1425R-N | 4-30VDC | 48-480VAC | 25A |
SR1-1430-N | 4-30VDC | 48-480VAC | 30A |
SR1-1430R-N | 4-30VDC | 48-480VAC | 30A |
SR1-1440-N | 4-30VDC | 48-480VAC | 40A |
SR1-1440R-N | 4-30VDC | 48-480VAC | 40A |
SR1-1450-N | 4-30VDC | 48-480VAC | 50A |
SR1-1450R-N | 4-30VDC | 48-480VAC | 50A |
SR1-1475-N | 4-30VDC | 48-480VAC | 75A |
SR1-1475R-N | 4-30VDC | 48-480VAC | 75A |
SR1-4210-N | 90-240VAC | 24-240VAC | 10A |
SR1-4215-N | 90-240VAC | 24-240VAC | 15A |
SR1-4220-N | 90-240VAC | 24-240VAC | 20A |
SR1-4225-N | 90-240VAC | 24-240VAC | 25A |
SR1-4230-N | 90-240VAC | 24-240VAC | 30A |
SR1-4240-N | 90-240VAC | 24-240VAC | 40A |
SR1-4250-N | 90-240VAC | 24-240VAC | 50A |
SR1-4275-N | 90-240VAC | 24-240VAC | 75A |
SR1-4410-N | 90-240VAC | 48-480VAC | 10A |
SR1-4415-N | 90-240VAC | 48-480VAC | 15A |
SR1-4420-N | 90-240VAC | 48-480VAC | 20A |
SR1-4425-N | 90-240VAC | 48-480VAC | 25A |
SR1-4430-N | 90-240VAC | 48-480VAC | 30A |
SR1-4440-N | 90-240VAC | 48-480VAC | 40A |
SR1-4450-N | 90-240VAC | 48-480VAC | 50A |
SR1-4475-N | 90-240VAC | 48-480VAC | 75A |
