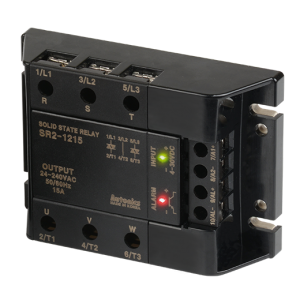

رله ssr سه فاز | SSR آتونیکس سری SRH3 SR3 SR2 SRH2
رله SSR سه فاز SSR آتونیکس در سری های SRH2 و SRH3 دارای هیت سینک یکپارچه می باشند. SSR آتونیکس سری های SR2 و SR3 دارای هیت سینک جداشونده می باشند.سری SR2 سه فاز (دو پل) و SR3 سه فاز (سه پل) می باشد. همچنین این سری دارای خروجی آلارم جهت عملکرد امن است و دارای مدل های ولتاژ پایین 24 ولت AC می باشد. این سری از رله حالت جامد هم روی ریل و هم روی صفحه می تواند نصب شوند.
سری های SRH2/3 که دارای هیت سینک یکپارچه اند که در صورت نیاز جدا یا وصل می شوند و در صورت آسیب یا خرابی به راحتی جایگزین می شوند.
مشخصات کلی :
- ولتاژ ورودی : 4-30VDC ,24VAC ,90-240VAC
- جریان بار : 15A ،30A ،40A ،50A ،75A
- ولتاژ بار : 24-240VAC ،48-480VAC
- فانکشن : Zero cross turn-on و random turn-on
- نشانگر خروجی آلارم : LED قرمز
- نشانگر ورودی : LED سبز
- تحمل دی الکتریک : 4000 ولت AC
- شرایط محیطی : دما((30-) تا 80 درجه سانتی گراد) ، رطوبت(45-85%)
از نصب دستگاه در محیط های زیر خودداری کنید:
- محیطی که دما و رطوبت بیشتر از مقدار مشخص شده در قسمت مشخصات باشد.
- محیط دارای گاز های خورنده و اشتغال زا
- در معرض نور مستقیم خورشید
- محیط دارای شوک، لرزش و گرد و غبار
- در کنار تجهیزات تولید کننده نویز الکتریکی و نیروی مغناطیسی قوی
در ادامه مشخصات کلی برای انتخاب و خرید SSR آتونیکس قرار داده شده است.
برای اطلاعات بیشتر رله SSR سه فاز و قیمت SSR آتونیکس با شرکت تتا صنعت نمایندگی محصولات آتونیکس تماس بگیرید.
جهت دانلود PDF دیتا شیت رله SSR سه فاز آتونیکس سری های SRH3 و SRH2 اینجا کلیک کنید.
جهت دانلود PDF دیتا شیت SSR آتونیکس سری های SR3 و SR2 اینجا کلیک کنید.

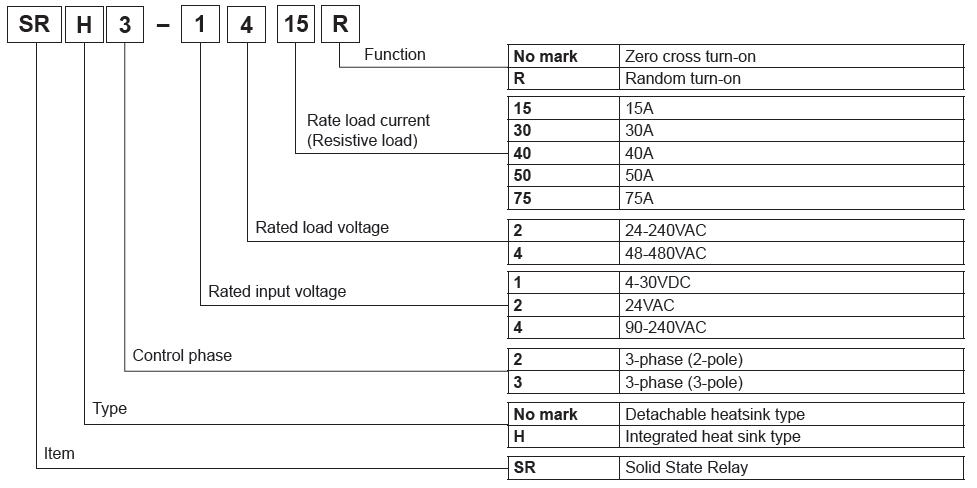

جدول مشخصات مدل های رله حالت جامد آتونیکس سری های SR3 ، SR2 ، SRH3 ، SRH2 :
کد | ولتاژ کنترل | ولتاژ سوئیچینک | جریان سوئیچینک |
SRH2-1215 | 4-30VDC | 24-240VAC | 15A |
SRH2-1230 | 4-30VDC | 24-240VAC | 30A |
SRH2-1250 | 4-30VDC | 24-240VAC | 50A |
SRH2-1275 | 4-30VDC | 24-240VAC | 75A |
SRH2-1415 | 4-30VDC | 48-480VAC | 15A |
SRH2-1415R | 4-30VDC | 48-480VAC | 15A |
SRH2-1430 | 4-30VDC | 48-480VAC | 30A |
SRH2-1430R | 4-30VDC | 48-480VAC | 30A |
SRH2-1440 | 4-30VDC | 48-480VAC | 40A |
SRH2-1440R | 4-30VDC | 48-480VAC | 40A |
SRH2-1450 | 4-30VDC | 48-480VAC | 50A |
SRH2-1450R | 4-30VDC | 48-480VAC | 50A |
SRH2-1475 | 4-30VDC | 48-480VAC | 75A |
SRH2-1475R | 4-30VDC | 48-480VAC | 75A |
SRH2-2415 | 24VAC | 48-480VAC | 15A |
SRH2-2430 | 24VAC | 48-480VAC | 30A |
SRH2-2440 | 24VAC | 48-480VAC | 40A |
SRH2-2450 | 24VAC | 48-480VAC | 50A |
SRH2-2475 | 24VAC | 48-480VAC | 75A |
SRH2-4215 | 90-240VAC | 24-240VAC | 15A |
SRH2-4230 | 90-240VAC | 24-240VAC | 30A |
SRH2-4250 | 90-240VAC | 24-240VAC | 50A |
SRH2-4275 | 90-240VAC | 24-240VAC | 75A |
SRH2-4415 | 90-240VAC | 48-480VAC | 15A |
SRH2-4430 | 90-240VAC | 48-480VAC | 30A |
SRH2-4440 | 90-240VAC | 48-480VAC | 40A |
SRH2-4450 | 90-240VAC | 48-480VAC | 50A |
SRH2-4475 | 90-240VAC | 48-480VAC | 75A |
SRH3-1215 | 4-30VDC | 24-240VAC | 15A |
SRH3-1230 | 4-30VDC | 24-240VAC | 30A |
SRH3-1250 | 4-30VDC | 24-240VAC | 50A |
SRH3-1275 | 4-30VDC | 24-240VAC | 75A |
SRH3-1415 | 4-30VDC | 48-480VAC | 15A |
SRH3-1415R | 4-30VDC | 48-480VAC | 15A |
SRH3-1430 | 4-30VDC | 48-480VAC | 30A |
SRH3-1430R | 4-30VDC | 48-480VAC | 30A |
SRH3-1440 | 4-30VDC | 48-480VAC | 40A |
SRH3-1440R | 4-30VDC | 48-480VAC | 40A |
SRH3-1450 | 4-30VDC | 48-480VAC | 50A |
SRH3-1450R | 4-30VDC | 48-480VAC | 50A |
SRH3-1475 | 4-30VDC | 48-480VAC | 75A |
SRH3-1475R | 4-30VDC | 48-480VAC | 75A |
SRH3-2415 | 24VAC | 48-480VAC | 15A |
SRH3-2430 | 24VAC | 48-480VAC | 30A |
SRH3-2440 | 24VAC | 48-480VAC | 40A |
SRH3-2450 | 24VAC | 48-480VAC | 50A |
SRH3-2475 | 24VAC | 48-480VAC | 75A |
SRH3-4215 | 90-240VAC | 24-240VAC | 15A |
SRH3-4230 | 90-240VAC | 24-240VAC | 30A |
SRH3-4250 | 90-240VAC | 24-240VAC | 50A |
SRH3-4275 | 90-240VAC | 24-240VAC | 75A |
SRH3-4415 | 90-240VAC | 48-480VAC | 15A |
SRH3-4430 | 90-240VAC | 48-480VAC | 30A |
SRH3-4440 | 90-240VAC | 48-480VAC | 40A |
SRH3-4450 | 90-240VAC | 48-480VAC | 50A |
SRH3-4475 | 90-240VAC | 48-480VAC | 75A |
SR2-1215 | 4-30VDC | 24-240VAC | 15A |
SR2-1230 | 4-30VDC | 24-240VAC | 30A |
SR2-1250 | 4-30VDC | 24-240VAC | 50A |
SR2-1275 | 4-30VDC | 24-240VAC | 75A |
SR2-1415 | 4-30VDC | 48-480VAC | 15A |
SR2-1415R | 4-30VDC | 48-480VAC | 15A |
SR2-1430 | 4-30VDC | 48-480VAC | 30A |
SR2-1430R | 4-30VDC | 48-480VAC | 30A |
SR2-1440 | 4-30VDC | 48-480VAC | 40A |
SR2-1440R | 4-30VDC | 48-480VAC | 40A |
SR2-1450 | 4-30VDC | 48-480VAC | 50A |
SR2-1450R | 4-30VDC | 48-480VAC | 50A |
SR2-1475 | 4-30VDC | 48-480VAC | 75A |
SR2-1475R | 4-30VDC | 48-480VAC | 75A |
SR2-2415 | 24VAC | 48-480VAC | 15A |
SR2-2430 | 24VAC | 48-480VAC | 30A |
SR2-2440 | 24VAC | 48-480VAC | 40A |
SR2-2450 | 24VAC | 48-480VAC | 50A |
SR2-2475 | 24VAC | 48-480VAC | 75A |
SR2-4215 | 90-240VAC | 24-240VAC | 15A |
SR2-4230 | 90-240VAC | 24-240VAC | 30A |
SR2-4250 | 90-240VAC | 24-240VAC | 50A |
SR2-4275 | 90-240VAC | 24-240VAC | 75A |
SR2-4415 | 90-240VAC | 48-480VAC | 15A |
SR2-4430 | 90-240VAC | 48-480VAC | 30A |
SR2-4440 | 90-240VAC | 48-480VAC | 40A |
SR2-4450 | 90-240VAC | 48-480VAC | 50A |
SR2-4475 | 90-240VAC | 48-480VAC | 75A |
SR3-1215 | 4-30VDC | 24-240VAC | 15A |
SR3-1230 | 4-30VDC | 24-240VAC | 30A |
SR3-1250 | 4-30VDC | 24-240VAC | 50A |
SR3-1275 | 4-30VDC | 24-240VAC | 75A |
SR3-1415 | 4-30VDC | 48-480VAC | 15A |
SR3-1415R | 4-30VDC | 48-480VAC | 15A |
SR3-1430 | 4-30VDC | 48-480VAC | 30A |
SR3-1430R | 4-30VDC | 48-480VAC | 30A |
SR3-1440 | 4-30VDC | 48-480VAC | 40A |
SR3-1440R | 4-30VDC | 48-480VAC | 40A |
SR3-1450 | 4-30VDC | 48-480VAC | 50A |
SR3-1450R | 4-30VDC | 48-480VAC | 50A |
SR3-1475 | 4-30VDC | 48-480VAC | 75A |
SR3-1475R | 4-30VDC | 48-480VAC | 75A |
SR3-2415 | 24VAC | 48-480VAC | 15A |
SR3-2430 | 24VAC | 48-480VAC | 30A |
SR3-2440 | 24VAC | 48-480VAC | 40A |
SR3-2450 | 24VAC | 48-480VAC | 50A |
SR3-2475 | 24VAC | 48-480VAC | 75A |
SR3-4215 | 90-240VAC | 24-240VAC | 15A |
SR3-4230 | 90-240VAC | 24-240VAC | 30A |
SR3-4250 | 90-240VAC | 24-240VAC | 50A |
SR3-4275 | 90-240VAC | 24-240VAC | 75A |
SR3-4415 | 90-240VAC | 48-480VAC | 15A |
SR3-4430 | 90-240VAC | 48-480VAC | 30A |
SR3-4440 | 90-240VAC | 48-480VAC | 40A |
SR3-4450 | 90-240VAC | 48-480VAC | 50A |
SR3-4475 | 90-240VAC | 48-480VAC | 75A |
