اینورتر ABB سری ACS880

درایو ABB ACS880 محصول شرکت ABB با محدوده توان بین 0.75 كيلو وات تا 6000 کیلو وات و در 9 فریم مختلف طراحی و تولید شده است. مدلهای بزرگتری از درایو ACS880 نیز وجود دارد که به صورت تابلویی، عرضه می گردد. اینورتر ABB ACS880 ، در صنایع مختلف بر روی پمپ و فن و میکسر، نوار نقاله، کمپرسور جرثقيل، بالابر، وينچ، خط نورد فولاد، دستگاههای کابل جمع کن و …. استفاده می گردد.

امکان استفاده از درایو ABB ACS880 ، برای مقاصد Closed-loop و Open-Loop وجود دارد. درايو ACS880 هم برای موتورهای آسنکرون و هم برای موتورهای سنکرون، قابل استفاده است. در پارامتر 99.03 می توانید نوع موتور را انتخاب کنید.

سخت افزار:

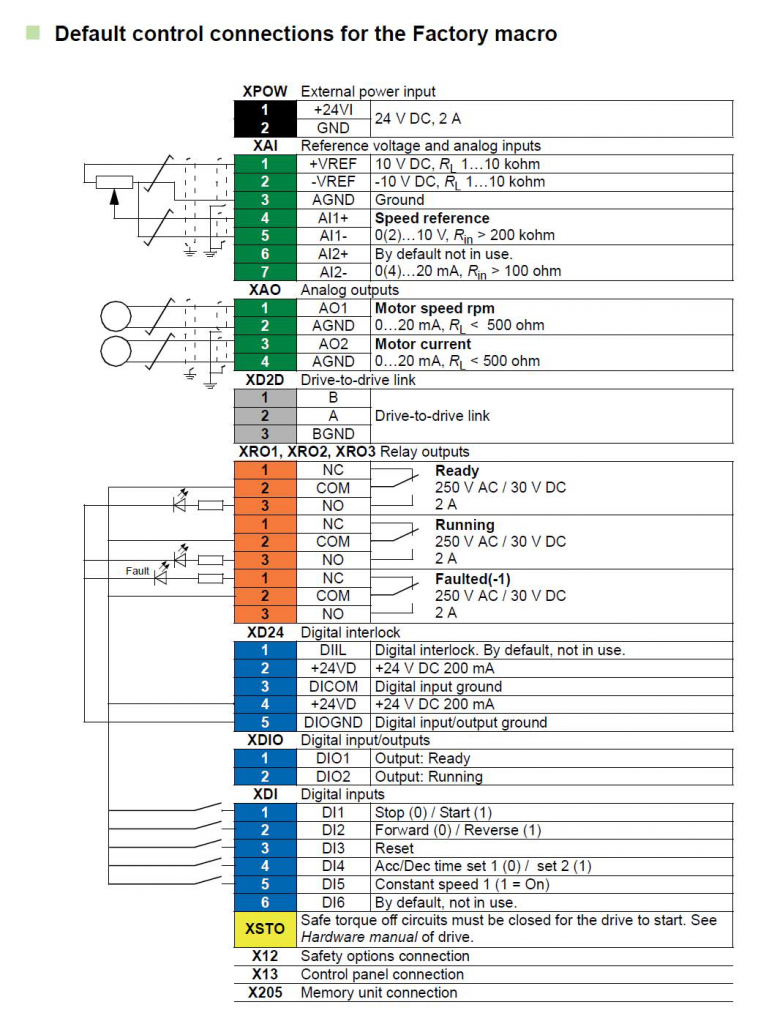

درایو ABB ACS880 دارای دو ورودی آنالوگ Al1 و AI2، دو خروجی آنالوگ A01 و A02، یک درگاه RS485 برای ایجاد ارتباط سریال بین در ایو ها، شش ورودی دیجیتال DI1 تا Dl6، دو ورودی-خروجی دیجیتال DIO1 و Dlo2، یک ورودی دیجیتال برای infer lock وسه خروجی رله ای است. همچنین دارای ورودیهای ایمنی XSTO برای مواقع اضطراری است. مدار STO برای سیستم Safety و به منظور جداکردن موتور از درایو در مواقع خطر می باشد.

کنترل پنل:

1-ACS-AP کنترل پنل موجود روی درایو ABB ACS880 می باشد.

این کنترل پانل را می توانید بر روی درایوهای ACS380 و ACS580 نیز استفاده کنید. کنترل پانل 1-ACS-AP را می توانید مستقیما بر روی درایو ABB ACS880 یا ACS580 نصب کنید اما برای اتصال این کنترل پانل به ACS380، از یک کابل رابط، استفاده می گردد.

در انتهای پایین کنترل پانل، یک درگاه USB وجود دارد. با استفاده از این پورت، می توان درایو را به کامپیوتر، وصل نموده و از طریق نرم افزار Drive composer، پارامترها و همچنین کارکرد درایو را مدیریت نمود.

اجزای کنترل پنل:

به کلیدهایی که با شماره 2 و3 در شکل بالا، معرفی شده اصطلاحا soft key گفته می شود. بر روی این دو کلید، چیزی نوشته نشده است اما در بالای آن و در انتهای پایین صفحه LCD عملکرد این دو کلید، قید می گردد. عملکرد هر کدام از این دو کلید، در صفحات مختلف و در حالتهای گوناگون، تفاوت می کند. بطور مثال، کلید شماره 3 می تواند برای انتخاب منو(Meno) یا برای انتخاب یک گزينه از چند گزینه دیگر (select)، برای ویرایش Edit، برای Unselect، برای Add to view، برای save، برای Next، و…. بکار رود و یا می تواند جای خالی باشد و هیچ گزینه ای انتخاب نشود. کلید سمت چپ (شماره2) نیز می تواند برای option، Back، cancel، Exit و… بکار رود. در هر صورت در هر منو و در جاهای مختلف، کارکرد هر دو کلید، در بالای آن دو کلید و در زیر LCD، مشخص می گردد.

کلید LOC / REM که با شماره 9 در تصویر بالا، مشخص شده است برای استفاده از درایو در دو حالت LOCAL و Remote می باشد. هر بار این کلید را فشار می دهید در انتهای سمت چپ و بالای LCD عبارتهای Local يا Remote، نمایان می شود.

وقتی در ایو در حالت Local قرار دارد با استفاده از کلیدهای start و stop روی کنترل پانل، می توانید به درایو، فرمان حرکت و توقف بدهید . در مواقعی که درایو را به کامپیوتر وصل می کنید و درایو از طریق نرم افزار Drive composer، کنترل می شود نیز در ایو را در حالت Local قرار دهید.

اگر درایو ABB ACS880 در حالت Remote قرار گیرد فرمانهای start و stop و جهت چرخش، از طريق ورودیهای آنالوگ Dl و DI2 و … و یا از طريق ارتباطات سریال و شبکه فیلدباس، به درایو، اعمال می گردد و کلید start روی کنترل پانل، عمل نمی کند ولی stop همچنان عمل خواهد کرد. اگر عبارتهای Local یا Remote، نشان داد نشود به این معنی است که درایو در حالت Local است اما از جای دیگری مثل Drive composer کنترل می گردد . وقتی درایو در حالت Remote و در حال کار باشد و کلید Local را بزنید با همان سرعت که در حال Remote داشت و به کار خود ادامه می دهد.

از یک کنترل پانل می توانید برای چندین درایو، بطور همزمان استفاده کنید فقط باید درایوها را بوسیله کابل رابط به یکدیگر و به کنترل پانل، وصل نمایید و به هر درایو، یک شماره یا ID، اختصاص دهید.

جهت مشاهده مشخصات فنی و مقایسه انواع اینورتر اینجا کلیک کنید.

جهت خرید اینوتر ABB ACS880 و اطلاع از لیست قیمت داریو ABB ACS880 با شرکت تتا صنعت نمایندگی ABB در لاله زار تماس حاصل فرمائید.

جهت دانلود PDF دیتا کاتالوگ اینورتر ABB سری ACS880 اینجا کلیک کنید.

در ادامه انواع فریم های اینورتر ABB ACS880 معرفی می شود:
