سنسور جابجایی لیزری آتونیکس سری BD
سنسور جا به جایی لیزری آتونیکس سری BD قادر به اندازه گیری: ضخامت، عرض، اختلاف سطح، انحنا و یکنواختی اشیائ مورد هدف با تشخیص میزان جابجایی می باشد.
این سری سنسور لیزری بدون در نظر گرفتن رنگ و ماده مورد نظر، اندازه گیری دقیق و پایداری را ارائه می دهند. سر سنسور و آمپلی فایر آن برای تعمیر و نگهداری آسان تر قابل جدا شدن هستند.
مشخصات کلی:
تعمیر و نگهداری آسان با جداشدن سنسور و تقویت کننده
- حداکثر رزولوشن : 1㎛ (بسته به مدل)
- اندازه گیری دقیق بدون در نظر گرفتن رنگ هدف یا مواد تشکیل دهنده
- پشتیبانی از عملکردهای مختلف محاسبه (جمع، تفریق، میانگین)
- عملکردهای مختلف فیلتر برای اندازه گیری پایدار (میانگین حرکت، دیفرانسیل، میانه)
- تنظیم حساسیت خودکار
- اتصال تا 8 آمپلی فایر
- نحوه اتصال : کانکتور
- درجه حفاظت سنسور : IP67
- شرایط محیطی : دما (-10 تا 50℃)، رطوبت ( تا 85% RH)
جهت دانلود PDF دیتا شیت سنسور جابه جایی لیزری آتونیکس سری BD اینجا کلیک کنید.

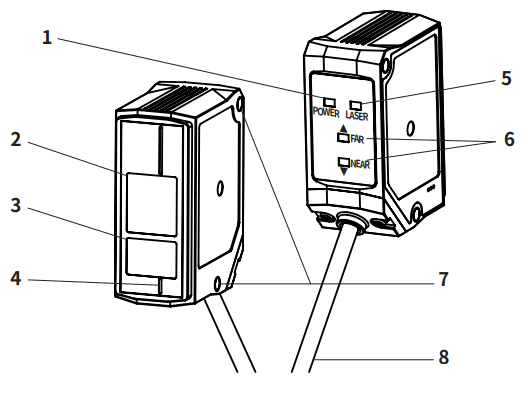

تشریح سنسور:
- LED قرمز : نشانگر ولتاژ تغذیه
- دریافت کننده (Receive)
- امیتر (Emitter)
- خط مرکز انتشار
- LED سبز : نشانگر انتشار لیزر
- LED سبز : نشانگر NEAR/FAR (خارج از محدوده اندازه گیری نامی: چشمک زن و نزدیک فاصله مرجع: روشن می شود)
- سوراخ نصب
- سیم رابط

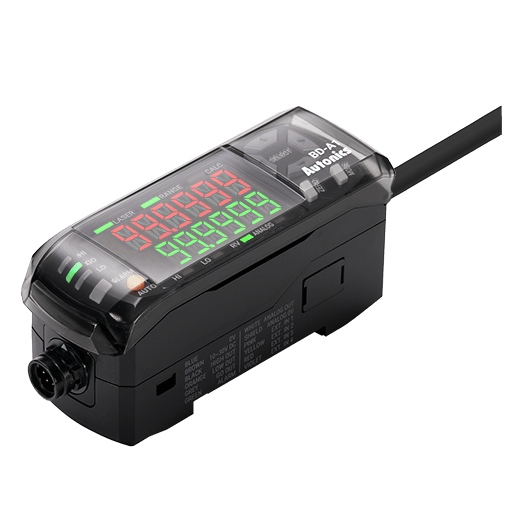

مشخصات آمپلی فایر:
- ولتاژ تغذیه : 10 تا 30 ولت DC
- کنترل ورودی : No-voltage
- زمان پاسخ گویی : 0.33، 0.5، 1، 2، 5 ms (5-step adjustment)
- خروجی آلارم : NPN یا PNP open collector
- خروجی آنالوگ : جریان (4-20mA) و ولتاژ (-5-5V ،0-5V ،1-5V)
- تعداد ارقام نمایشگر : 6 رقم
- نمایشگر : 11-segment LED
- رنج نمایش : ±99.999mm تا ±99mm
- درجه حفاظت : IP40

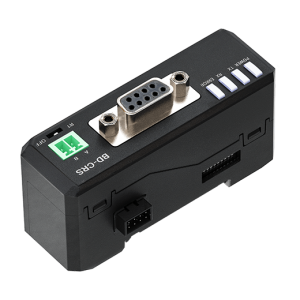

مبدل ارتباطی:
- پشتیبانی از پورت ارتباطی RS232C و RS485 در یک دستگاه
- حداکثر اتصال تا 8 واحد تقویت کنند
- ولتاژ تغذیه بدون سیم کشی اضافی از طریق تقویت کننده
- نشانگر: 4 نشانگر LED وضعیت
- سرعت ارتباط: 9600، 19200، 38400، 115200bps
- توان مصرفی :حداکثر 2.3 وات
- درجه حفاظت : IP40
جهت دانلود PDF دیتا شیت مبدل سنسور جا به جایی لیزری آتونیکس سری BD اینجا کلیک کنید.

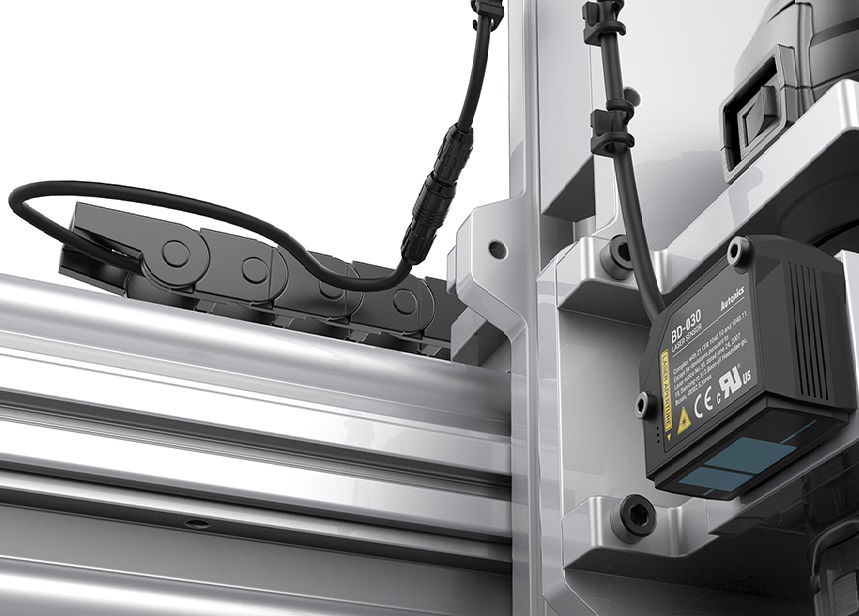

برخی از کاربرد ها:
ساخت بلوک موتور

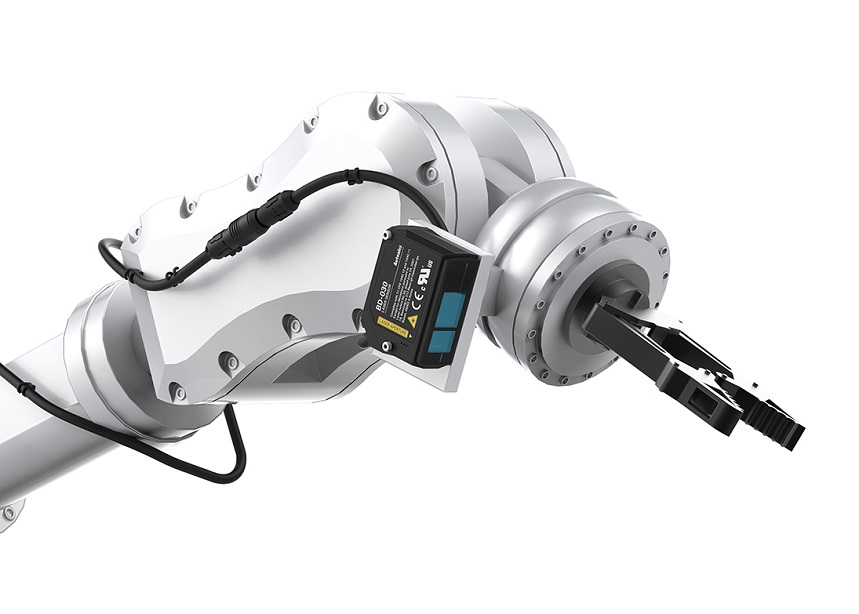

کنترل موقعیت ربات
شناسایی سینی های متحرک را در خطوط تولید
اندازه گیری یکنواختی رینگ

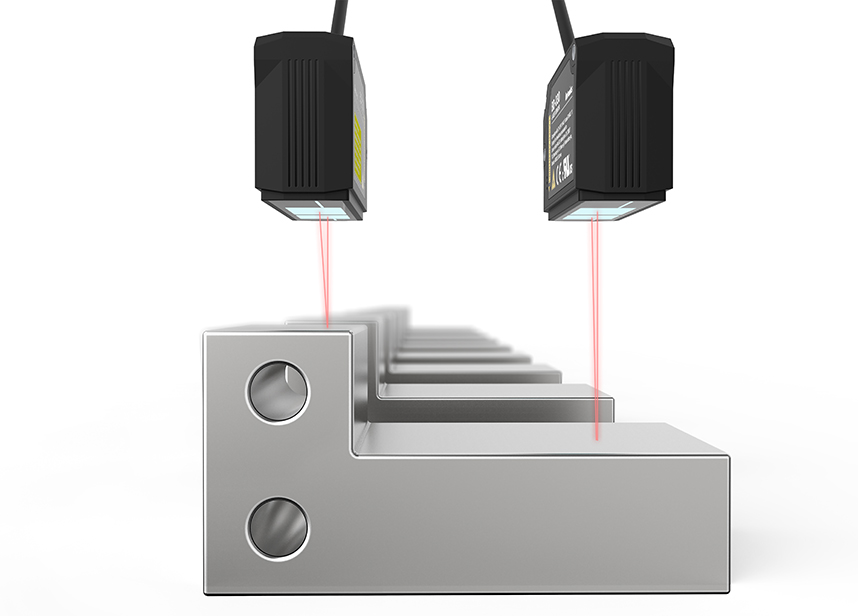

اندازه گیری اختلاف سطح
اندازه گیری ضخامت صفحات فولادی
