انکودر آتونیکس سری ENH

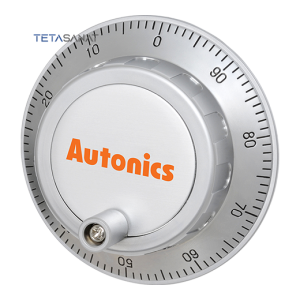

انکودر چرخشی افزایشی ENH آتونیکس

انکودر چرخشی افزایشی ENH آتونیکس (incremental Rotary encoder) به صورت دستی پالس ورودی را می گیرد و به همین جهت مناسب استفاده در ماشین های فرز ، CNC ، صنایع چاپ و بسته بندی می باشد . همچنین جهت سادگی کار کاربران این سری دارای اتصال ترمینالی می باشد. ولتاژ تغذیه این انکودر ها 5VDC یا 12-24VDC می باشد که در نوع خروجی درایور خطی (Line driver) ولتاژ تغذیه آن فقط 5VDC است .

انکودر دوار سری ENH که به صورت هندل دستی طراحی شده در دو رزولوشن مختلف 25 و 100 پالس در یک دور قابل دسترسی می باشد .

مشخصات کلی :

  • ماکزیمم سرعت : 200rpm در حالت نرمال و در حالت پیک 600rpm
  • ماکزیمم فرکانس : 10kHz
  • رزولوشن : 25 و 100 پالس در یک دور
  • فاز خروجی : A و B دو سیمه و در نوع Line driver چهار سیمه
  • خروجی های کنترلی : Totem pole، Voltage و Line driver
  • درجه حفاظت : IP50
  • دمای محیط : 10- تا 70 درجه سانتی گراد
  • رطوبت محیط : 35 تا 85 درصد
  • وزن: 260 گرم

دیاگرام سیم بندی خروجی های کنترلی انکودر سری ENH :

دیاگرام انکودر چرخشی افزایشی ENH آتونیکس

جهت دانلود PDF انکودر چرخشی افزایشی سری ENH آتونیکس اینجا کلیک کنید.

جهت خرید انکودر چرخشی افزایشی ENH آتونیکس و اطلاع از لیست قیمت انکودر چرخشی آتونیکس با شرکت تتا صنعت نمایندگی فروش محصولات آتونیکس تماس بگیرید.

جهت مشاهده مشخصات فنی و مقایسه انواع انکودر آتونیکس  اینجا کلیک کنید.

محصولات روتاری انکودر Autonics ENH :

انکودر دستی 100 پالس ENH-100-1-L-5 خروجی Line drive
انکودر دستی 100 پالس ENH-100-1-T-24 خروجی Totem pole
انکودر دستی 100 پالس ENH-100-1-T-5 خروجی Totem pole
انکودر دستی 100 پالس ENH-100-1-V-24 خروجی Voltage
انکودر دستی 100 پالس ENH-100-1-V-5 خروجی Voltage
انکودر دستی 100 پالس ENH-100-2-L-5 خروجی Line drive
انکودر دستی 100 پالس ENH-100-2-T-24 خروجی Totem pole
انکودر دستی 100 پالس ENH-100-2-T-5 خروجی Totem pole
انکودر دستی 100 پالس ENH-100-2-V-24 خروجی Voltage
انکودر دستی 100 پالس ENH-100-2-V-5 خروجی Voltage
انکودر دستی 25 پالس ENH-25-1-L-5 خروجی Line drive
انکودر دستی 25 پالس ENH-25-1-T-24 خروجی Totem pole
انکودر دستی 25 پالس ENH-25-1-T-5 خروجی Totem pole
انکودر دستی 25 پالس ENH-25-1-V-24 خروجی Voltage
انکودر دستی 25 پالس ENH-25-1-V-5 خروجی Voltage
انکودر دستی 25 پالس ENH-25-2-L-5 خروجی Line drive
انکودر دستی 25 پالس ENH-25-2-T-24 خروجی Totem pole
انکودر دستی 25 پالس ENH-25-2-T-5 خروجی Totem pole
انکودر دستی 25 پالس ENH-25-2-V-24 خروجی Voltage
انکودر دستی 25 پالس ENH-25-2-V-5 خروجی Voltage
