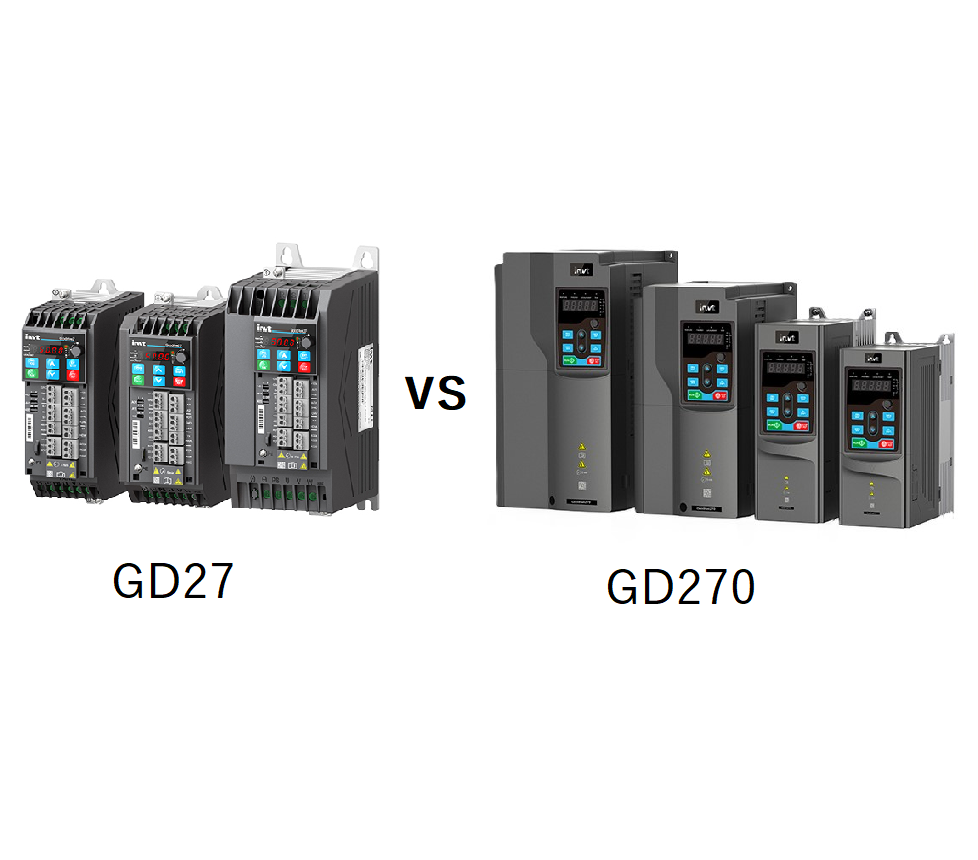

مقایسه اینورتر سری GD27 با سری GD270

از دیدگاه فنی، GD27 و GD270 دو کلاس محصول متفاوت در خانواده Goodrive هستند: GD27 یک درایو هوشمند، کامپکت و عمومی برای توان‌های پایین است، در حالی‌که GD270 یک درایو توان ‌بالا با تمرکز بر کاربردهای فن و پمپ بوده و گزینه‌های گسترده‌تری در سطح سیستم و فیلدباس ارائه می‌دهد. در این مقاله به مقایسه اینورتر GD27 با GD270 اینوت

میپردازیم.

روش‌های کنترلی و عملکرد

هر دو سری از کنترل بردار ولتاژ فضایی و کنترل برداری بدون سنسور (SVC) استفاده می‌کنند و از موتورهای آسنکرون و سنکرون مغناطیس دائم پشتیبانی می‌کنند.

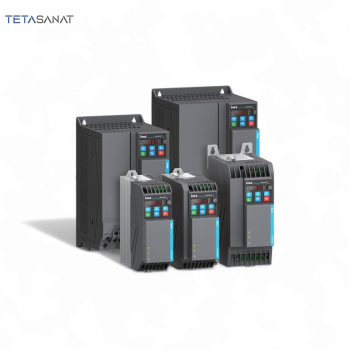

برای GD27، نسبت سرعت در حالت SVC برابر 1:100 برای موتور آسنکرون و 1:20 برای موتور سنکرون است؛ دقت کنترل سرعت ±0.2%، نوسان سرعت ±0.3%، پاسخ گشتاور کمتر از 10 میلی ثانیه و دقت کنترل گشتاور 5% اعلام شده است.برخی محصولات GD27 برای شما در زیر قابل مشاهده است:

در GD270، نسبت سرعت موتور آسنکرون به 1:200 افزایش یافته (برای موتور سنکرون همچنان 1:20 است)، دقت سرعت ±0.2% و نوسان ±0.3% باقی مانده، اما پاسخ گشتاور کندتر (کمتر از 20 میلی ثانیه) و دقت گشتاور کمتر (±10%) است.

در عمل، GD27 روی کنترل دقیق‌تر گشتاور در ماشین‌های کوچک تمرکز دارد، در حالی‌که GD270 بازه سرعت وسیع‌تر و قابلیت‌های سیستمی ویژه فن و پمپ را در توان‌های بالاتر هدف می‌گیرد.

قابلیت اضافه‌ بار و بازه توان

GD27 دارای قابلیت اضافه‌ بار نسبتاً بالاست: 150% جریان نامی به‌ مدت 60 ثانیه و 180% به‌ مدت 10ثانیه برای تمام مدل‌ها است. در مقابل، GD270 برای 110% جریان نامی به‌ مدت 1دقیقه مشخص شده که این اضافه‌ بار فقط هر5 دقیقه یک ‌بار مجاز است؛ بنابراین تحمل اضافه‌ بارکوتاه‌ مدت آن کمتر از GD27 است.

در مقایسه اینورتر GD27 با GD270 اینوت باید توجه کرد که بازه توان نیز تفاوت چشمگیری دارد. GD27 شامل 0.4–2.2 کیلووات در تکفاز 200–240 ولت، 0.4-4 کیلووات در سه‌ فاز 200–240 ولت و 0.75–7.5 کیلووات در سه‌ فاز 380–480 ولت است.

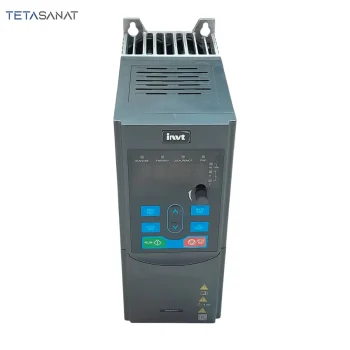

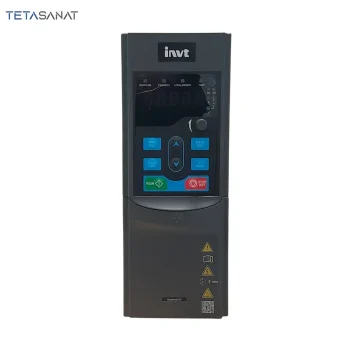

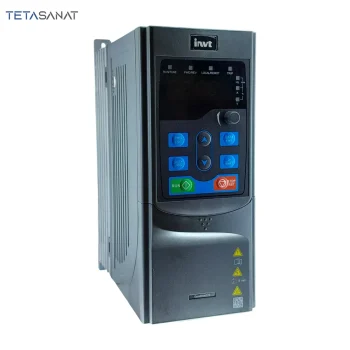

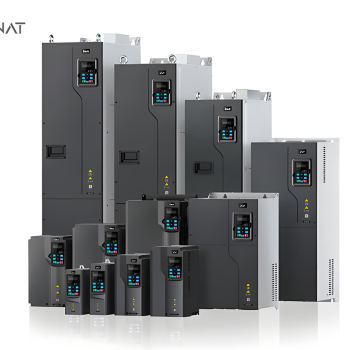

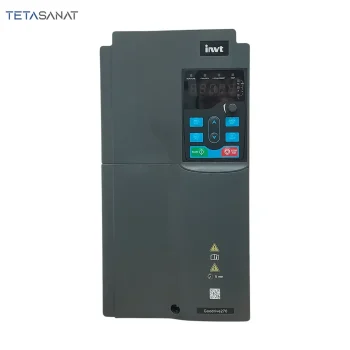

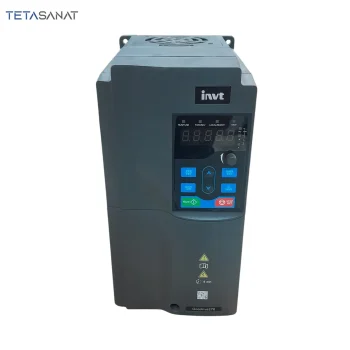

GD270 فقط سه‌ فاز 380–480 ولت بوده و از 1.5 کیلووات تا 500 کیلووات را پوشش می‌دهد و فریم‌ های متعدد و امکان استفاده از راکتورهای DC و AC داخلی در توان ‌های بالاتر را دارد .برخی محصولات GD27 برای شما در زیر قابل مشاهده است:

توابع داخلی و ماکروهای کاربردی

GD27 مجموعه‌ای از توابع عمومی برای طیف وسیعی از ماشین ‌های کوچک ارائه می‌دهد؛ از جمله کنترل PID، PLC ساده، سرعت چند مرحله‌ای، Jog/Wobbling، حالت خواب و بیداری(sleep/wakeup)، پرش فرکانسی، راه‌اندازی مجدد پس از قطع برق و شمارنده‌ های پایه.

مثال‌های کاربردی ذکر شده شامل صنایع چوب، نساجی، غذا، بسته‌ بندی، پلاستیک، لجستیک و تجهیزات انتقال است، اما ماکروها ماهیت عمومی دارند.

در مقابل، GD270 به مجموعه‌ای گسترده از ماکروهای اختصاصی فن و پمپ مجهز است که امکان کنترل چند پمپ به‌صورت چرخشی یا ثابت و تأمین آب با فشار ثابت را فراهم می‌کند. این درایو همچنین قابلیت‌هایی مانند خواب و بیداری خودکار (sleep/wakeup)، پرشدن نرم لوله، تشخیص ترکیدگی لوله و شست‌وشوی پمپ را در اختیار کاربر قرار می‌دهد. علاوه بر این، حفاظت در برابر یخ‌زدگی و میعان، کنترل فشار چندبخشی، حالت آتش‌نشانی (fire-mode) و گروه‌های PID ویژه HVAC نیز در GD270 پیش‌بینی شده است.

این موضوع GD270 را به‌طور عملکردی برای سیستم‌ های آب و هوا تخصصی می‌کند، در حالی‌که GD27 یک درایو عمومی باقی می‌ماند.

حفاظت‌ها و شرایط محیطی

هر دو سری حفاظت‌های الکترونیکی استاندارد مانند اضافه ‌جریان، اضافه ‌ولتاژ، افت ولتاژ، اضافه‌ دما و اضافه ‌بار موتور و درایو را با پارامترهای قابل تنظیم پیاده‌ سازی می‌کنند. اینورتر GD27 در بازه 10 تا 50 درجه سانتی گراد بدون کاهش توان کار می‌کند و دارای درجه حفاظت IP20 و درجه آلودگی 2 است.

اینورتر GD270 نیز 10 تا 50 درجه سانتی گراد را پوشش می‌دهد، اما بالاتر از 40 درجه نیاز به Derating دارد؛ همچنین برای توان‌های ≤200 کیلووات دارای IP20 و برای >200 کیلووات دارای IP00 است.

GD270 تمهیدات طراحی بیشتری برای محیط‌های خشن دارد؛ مانند کانال هوای مستقل و پوشش محافظ ضخیم PCB، در حالی‌که در دیتاشیت GD27 به چنین پوشش سه ‌لایه‌ای به‌ تفصیل اشاره نشده است. هر دو سری در مدل‌های مخصوص بازار اروپا به STO مجهز هستند؛ با این تفاوت که STO در GD27 دارای گواهی SIL2 و در GD270 (مدل‌های EU) مطابق SIL3/PL e طراحی شده است.

ارتباطات و ورودی/خروجی

GD27 به ‌صورت استاندارد RS-485 با Modbus را دارد و اسلات توسعه داخلی برای فیلد باس‌های دیگر ارائه نمی‌دهد. I/O محلی آن شامل دو ورودی آنالوگ، یک خروجی آنالوگ، چهار ورودی دیجیتال استاندارد به‌علاوه یک ورودی پرسرعت، یک خروجی کلکتور باز و دو خروجی رله (یک رله فقط در مدل‌های EU) است.

GD270 علاوه بر RS-485 وModbus ، دو اسلات توسعه داخلی برای کارت‌های ارتباطی و I/O دارد؛ از جمله PROFIBUS-DP، PROFINET، CANopen و ماژول‌های توسعه I/O. I/O محلی آن شامل دو ورودی آنالوگ (یکی با بازه −10 تا +10V)، دو خروجی آنالوگ، پنج ورودی دیجیتال استاندارد به‌علاوه یک ورودی پرسرعت، یک ترمینال قابل پیکربندی (DI یا خروجی کلکتور باز) و دو خروجی رله است. این قابلیت‌ها GD270 را برای یکپارچه ‌سازی با PLC و SCADA به ‌مراتب توسعه ‌پذیرتر می‌کند.

طراحی سخت ‌افزاری و مکانیکی

GD27 یک درایو کوچک و باریک برای نصب دیواری یا روی ریل تابلویی است که در سه فریم تا 7.5کیلووات عرضه می‌شود. در توان ‌های پایین خنک‌کاری طبیعی و در توان ‌های بالاتر فن اجباری دارد. پورت RJ-45 برای کیپد خارجی، پورت Micro-USB برای به ‌روزرسانی Firmware و ترمینال ‌های فنری از ویژگی‌های آن است.

GD270 در توان ‌های پایین و باریک بوده اما از 1.5 تا 500 کیلووات در پیکربندی‌ های دیواری، زمینی و فلنج‌ مونت ارائه می‌شود و لوازم جانبی گسترده‌ای دارد. در توان‌های بالا امکان استفاده از راکتور DC داخلی (استاندارد یا اختیاری) و راکتور خروجی وجود دارد، در حالی‌که برای GD27 این موارد صرفاً به ‌صورت تجهیزات خارجی ذکر شده‌اند.

تناسب با کاربرد و موارد مصرف

GD27 به ‌عنوان یک درایو هوشمند عمومی و کامپکت برای ماشین‌های کوچک معرفی می‌شود؛ جایی که محدودیت فضا و سادگی سیم‌ بندی اهمیت دارد. در این کاربردها، اضافه ‌بار بالاتر و پاسخ گشتاور سریع‌تر برای بارهای گشتاور ثابت مانند نوار نقاله ‌ها، فیدرها و ماشین ‌های فرآیندی کوچک مناسب است.

GD270 به‌ طور مشخص برای فن و پمپ در تصفیه ‌خانه‌ ها، HVAC، تأمین آب شهری، صنایع شیمیایی، متالورژی و نیروگاهی طراحی شده و با ماکروهای داخلی، نیاز به منطق PLC خارجی را کاهش می‌دهد. هرچند استفاده از آن برای بارهای گشتاور ثابت منع نشده، اما حاشیه اضافه ‌بار کمتر و تمرکز بر توان‌های بالا نشان می‌دهد که برای بارهای گریز از مرکز و سیستم‌های بزرگ کنترل دبی بهینه شده است.

جمع بندی

در این مقاله به مقایسه فنی اینورترهای GD27  و GD270 اینوت پرداختیم و نشان دادیم که این دو سری، اگرچه از یک خانواده هستند، اما برای کاربردهای کاملاً متفاوت طراحی شده‌اند. GD27 یک درایو عمومی، کامپکت و کم‌توان با اضافه‌بار بالاتر و پاسخ گشتاور سریع‌تر است که برای ماشین‌های کوچک مناسب‌تر است.  GD270 یک درایو مخصوص فن و پمپ با ماکروهای پیشرفته، توان‌های بالا و قابلیت توسعه ارتباطی گسترده محسوب می‌شود. تفاوت‌ها از نظر بازه توان، اضافه‌بار، توابع داخلی، ارتباطات و طراحی مکانیکی به‌طور کامل بررسی شد.در نهایت مشخص شد انتخاب بین GD27 و GD270 باید بر اساس نوع بار، مقیاس سیستم و سطح یکپارچگی موردنیاز انجام شود.
