چوک DC چیست
چوک DC در اینورترها یکی از همان قطعاتی است که تا وقتی خط تولید خوب کار میکند کسی دنبالش نمیرود، اما به محض اینکه اعوجاج هارمونیکی، داغ شدن کابلها یا تریپهای عجیب میبینیم، تازه اهمیت آن معلوم میشود. در این مقاله بررسی میکنبم که چوک DC چیست ، در لینک DC اینورتر چه کاری انجام میدهد، کجا لازم است و هنگام انتخاب و نصب چوک اینورتر باید به چه نکاتی توجه کنیم.
چوک DC چیست و چرا در لینک DC اینورتر استفاده میشود؟

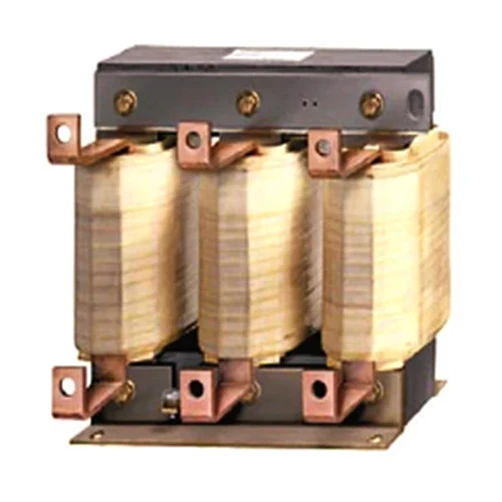

چوک DC یک سلف است که روی لینک DC اینورتر (بین یکسوساز و باس DC یا بین باس DC و بخش اینورتر) قرار میگیرد. این قطعه بهصورت سری در مسیر جریان مستقیم قرار میگیرد و با ایجاد راکتانس، تغییرات سریع جریان را محدود میکند. در عمل، چوک DC کمک میکند جریان لینک DC نرمتر شود، پیکهای جریان ورودی کاهش یابد و شرایط کاری دیودها، IGBT ها و خازنهای باس DC بهبود پیدا کند.
وقتی از چوک اینورتر حرف میزنیم، معمولاً دو نوع مد نظر است:
- چوک AC که در ورودی سه فاز یا تکفاز بسته میشود.
- چوک DC که روی شین یا لینک DC اینورتر بسته میشود.
درایوهای صنعتی، مخصوصاً در توانهای متوسط و بالا، برای رسیدن به THD جریان قابلقبول و افزایش طول عمر خازنها، به یک چوک لینک DC مناسب نیاز دارند.

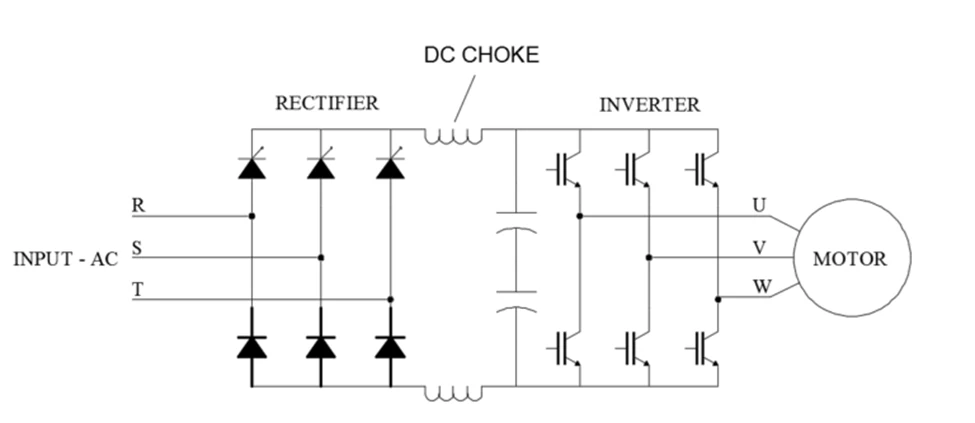

ساختار لینک DC در اینورتر و جایگاه چوک DC
در بیشتر اینورترها، مسیر توان بهصورت زیر است:
- یکسوساز ورودی (Rectifier): برق AC را به DC پالسی تبدیل میکند.
- لینک DC (DC Link): شامل خازنهای باس DC، مقاومت دشارژ و در برخی مدلها چوک DC است.
- اینورتر خروجی: با استفاده از سوییچهای قدرت (IGBT/MOSFET) برق DC را به شکل موج AC با فرکانس و ولتاژ قابل تنظیم تبدیل میکند.

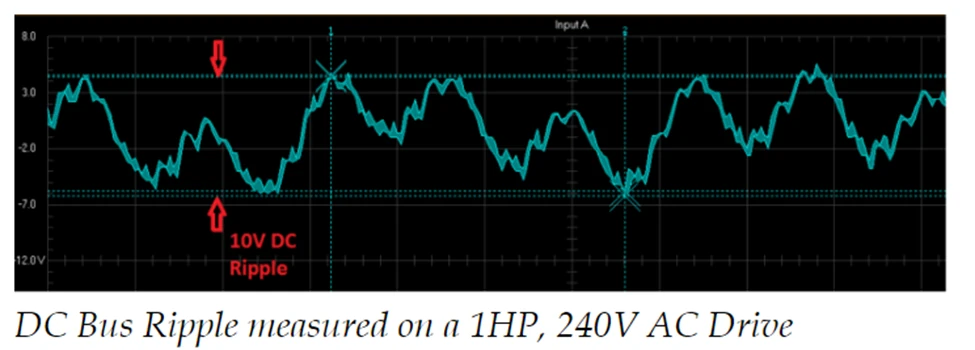

خروجی یکسوساز بهتنهایی دارای ریپل جریان و ولتاژ زیادی است. خازنهای لینک DC تا حدی این ریپل را فیلتر میکنند، اما در توانهای بالاتر، جریانهای هجومی(Inrush) و امواج هارمونیکی میتوانند عمر خازنها و دیودها را بهشدت کاهش دهند. اینجا است که حضور یک چوک لینک DC اوضاع را متعادلتر میکند.
عملکرد چوک DC از دید شکل موج و هارمونیک
چوک DC با راکتانس القایی خود، در برابر تغییرات سریع جریان مقاومت نشان میدهد. یعنی:
- شیب تغییرات جریان (di/dt) را کم میکند.
- پیک جریان شارژ خازنهای لینک DC را کاهش میدهد.
- جریان یکسوساز را به موجی نرمتر و با THD کمتر تبدیل میکند.
نتیجه این است که خازنهای باس DC کمتر تحت فشار جریانهای پیک قرار میگیرند، تلفات حرارتی در نیمههادیها کمتر میشود، جریان کشیده شده از شبکه، شکل موج مناسبتری خواهد داشت و هارمونیکها کاهش مییابد.
اهمیت استفاده از چوک DC در اینورترها چیست ؟
اهمیت استفاده از چوک DC در اینورترها این است که هارمونیک جریان ورودی را کاهش داده، عمر خازن های لینک DC را زیاد کرده و جریان هجومی را کاهش میدهد. در ادامه به تفصیل این موارد را بررسی میکنیم. ( در مقاله هارمونیک اینورتر چیست به طور کامل به هارمونیک پرداخته ایم)
کاهش هارمونیک جریان ورودی
استفاده از چوک DC در اینورتر باعث میشود جریان لینک DC یکنواختتر شود، فشار الکتریکی روی دیودها و خازنها کم شود و عمر مفید درایو بالا برود. همچنین چوک DC با محدود کردن جهشهای ناگهانی جریان، احتمال تریپهای ناخواسته، داغ شدن تجهیزات و مشکلساز شدن هارمونیکها در شبکه را کاهش میدهد.
در کاربردهایی که چندین اینورتر روی یک فیدر یا ترانسفورماتور کار میکنند، اعوجاج هارمونیکی جریان (THDi) میتواند مشکلساز شود؛ از داغ شدن کابلها و ترانس گرفته تا تریپ بیمورد حفاظتهای اینورتر. چوک DC با محدود کردن جهشهای ناگهانی جریان، باعث میشود:
- طیف هارمونیکی جریان ورودی بهبود پیدا کند.
- THDi از مقادیر بسیار بالا (مثلاً 80–100%) به محدوده پایینتر (مثلاً 35–40% بسته به طراحی) کاهش یابد.
این موضوع برای رعایت استانداردهای کیفیت توان (مانند IEEE 519) اهمیت دارد.
افزایش عمر خازنهای لینک DC
خازنهای الکترولیتی باس DC یکی از قطعات مصرفی اینورتر هستند. اگر جریان ریپل روی آنها زیاد باشد، دمای داخلی بالا میرود و عمر مفیدشان بهشدت کاهش مییابد. استفاده از چوک DC، جریان RMS و ریپل خازنها را کم کرده؛ مانع شارژ و دشارژهای بسیار تند در لحظات کلیدزنی میشود و در نتیجه طول عمر خازنها افزایش پیدا میکند و احتمال خرابی زودهنگام اینورتر کمتر میشود.
کاهش جریان هجومی (Inrush) و حفاظت بهتر از یکسو ساز با چوک DC
در لحظه روشن کردن یک اینورتر، اگر چوک DC وجود نداشته باشد، خازنهای خالی لینک DC مثل یک مدار کوتاه ظاهر میشوند و جریان هجومی بسیار بزرگی از دیودهای ورودی عبور میکند.
نقش چوک DC در اینجا محدود کردن جریان هجومی به یک مقدار کنترلشده، کاهش تنش حرارتی و الکتریکی روی دیودها و کاهش احتمال آسیب به یکسوساز و فیوزها در لحظه استارت است.
کاربردهای چوک DC در پروژههای صنعتی
در خطوط تولید که چند اینورتر روی یک ترانسفورماتور تغذیه میشوند، استفاده از چوک اینورتر (AC یا DC) لازم است. چوک DC کمک میکند:
- جریان هر درایو نرمتر شود و مجموع جریان هارمونیکی روی ترانس کنترل گردد.
- تداخل عملکرد اینورترها با یکدیگر و با سایر تجهیزات (مثلاً PLC، سیستم ابزار دقیق) کمتر شود.
در ادامه به بررسی سایر کاربرد های چوک DC میپردازیم.
کاربرد در کابلکشی طولانی و شبکه ضعیف
در کاربردهایی که شبکه تغذیه نسبتاً ضعیف است (افت ولتاژ، امپدانس بالا) یا کابلهای طولانی بین تابلو و ترانس وجود دارد، چوک لینک DC شوکهای جریان را کاهش داده، احتمال افت ولتاژ لحظهای روی باس را کم کرده وعملکرد کلی درایو را پایدارتر میسازد.
کاربرد در تغییرات شدید بار
در کاربردهایی مثل نوار نقالههای سنگین، کرینها، بالابرها و دستگاههای با گشتاور ضربهای، جریان لینک DC بهطور ناگهانی بالا و پایین میشود. چوک DC بخشی از انرژی جریان را در میدان مغناطیسی خودش موقتاً ذخیره میکند و بعد کمکم آزاد میکند؛ بنابراین تغییرات جریان هموار شده؛ از ایجاد ریپل زیاد روی ولتاژ باس DC جلوگیری شده و درایو را در برابر تریپهای ناگهانی ناشی از Overcurrent/Overvoltage مقاومتر میکند.
نکات کلیدی در انتخاب و طراحی چوک DC
در این بخش به مهمترین نکات عملی برای انتخاب و طراحی چوک DC، مثل تعیین جریان و اندوکتانس مناسب، شرایط حرارتی و محل نصب آن در کنار اینورتر، بهصورت خلاصه و کاربردی میپردازیم.
تناسب جریان نامی چوک با جریان لینک DC
اولین پارامتر، جریان نامی چوک DC است. این جریان باید با جریان باس DC اینورتر همخوانی داشته باشد. معمولاً تولیدکننده اینورتر در کاتالوگ، چوک پیشنهادی را بر اساس توان و ولتاژ درایو معرفی میکند. نکات مهم:
- جریان نامی چوک را حداقل معادل جریان DC محاسبهشده برای توان اینورتر بگیرید.
- در کاربردهای سنگینکار (Heavy-duty) ، بهتر است ضریب اطمینان بیشتری روی جریان لحاظ شود.
اندوکتانس مناسب برای کاهش هارمونیک
مقدار اندوکتانس چوک DC باید آنقدر باشد که THD جریان را به سطح مطلوب برساند، اما آنقدر هم زیاد نباشد که افت ولتاژ قابل توجه ایجاد کند. معمولاً در کاتالوگ چوک لینک DC، مقدار اندوکتانس بهگونهای انتخاب شده که تعادل مناسبی بین کاهش هارمونیک، افت ولتاژ،اندازه، وزن و قیمت چوک برقرار شود.
کلاس عایقی و دمای کاری
چوک DC زیر بار دائم در دمای محیط صنعتی (مثلاً 40°C) کار میکند و اغلب داخل تابلو قرار میگیرد. در انتخاب چوک، به موارد زیر دقت کنید:
- کلاس عایقی مناسب (مثلاً F یا H)
- دمای مجاز سیمپیچ و هسته
- امکان تهویه کافی در تابلو و فاصله از تجهیزات داغ مثل مقاومت ترمز
محل نصب چوک اینورتر و نکات سیمکشی
از نظر سیمکشی و EMC:
- چوک DC را تا حد امکان نزدیک به باس DC اینورتر نصب کنید.
- مسیر کابل بین چوک و باس DC را کوتاه، مرتب بوده و تا حد امکان موازی سایر کابلهای سیگنال نباشد.
- در تابلوهایی با چند اینورتر، چیدمان مکانیکی چوکها را طوری انجام دهید که تبادل حرارت و کوپل مغناطیسی بین آنها به حداقل برسد.
هماهنگی با چاپر ترمز و مقاومت ترمز
در خرید اینورترهایی که چاپر ترمز داخلی و مقاومت ترمز خارجی دارند، تاثیر چوک DC روی دینامیک ولتاژ باس DC چیست ؟ این موضوع را در ادامه توضیح میدهم:
وقتی اینورتر چاپر ترمز داخلی و مقاومت ترمز دارد، موقع ترمز کردن موتور، انرژیِ برگرداندهشده روی باس DC جمع میشود و ولتاژش بالا میرود. چاپر ترمز این ولتاژ را حس میکند و انرژی اضافه را روی مقاومت ترمز میسوزاند.
حالا چوک DC اگر در لینک DC باشد، کاری میکند که این بالا و پایین رفتنِ ولتاژ باس DC ناگهانی و تند نباشد، بلکه نرمتر و کنترلشدهتر اتفاق بیفتد. یعنی:
- ولتاژ باس DC با شیب ملایمتری بالا میرود،
- اما هنوز کار اصلیِ تخلیه انرژی اضافی با چاپر و مقاومت ترمز است؛ فقط رفتار سیستم پایدارتر و قابلپیشبینیتر میشود.
- در بعضی طراحیها، سازنده ترکیب چوک DC + چاپر ترمز + خازن باس را بهصورت بهینه در نظر گرفته است؛ بنابراین اضافه کردن چوک دلخواه بدون توجه به توصیههای سازنده میتواند باعث تغییر رفتار سیستم شود.
و در آخر نکات نهایی برای چوک DC در اینورتر
چوک DC یک تجهیز جانبی ساده اما بسیار مؤثر در اینورترهای صنعتی است. این قطعه روی لینک DC نصب میشود و با محدود کردن تغییرات جریان، هم کیفیت توان را بهبود میدهد و هم عمر اجزای داخلی درایو را افزایش میدهد.
در اینورترهای کوچک و کاربردهای سبک، ممکن است نیاز به چوک اینورتر چندان احساس نشود و خود سازنده درایو را بدون چوک DC ارائه کند. اما در موارد زیر، استفاده از چوک لینک DC بهشدت توصیه میشود:
- چند اینورتر روی یک ترانس یا فیدر مشترک نصب شدهاند.
- شبکه تغذیه ضعیف است یا محدودیتهای کیفیت توان دارید.
- توان درایو بالاست و توقف خط تولید هزینه زیادی دارد.
- تغییرات گشتاور و بار شدید است (سنگشکن، نوار نقاله سنگین، جرثقیل و…)، یا از چاپر ترمز و مقاومت ترمز استفاده میکنید.
اگر در نقش مشاور یا طراح تابلو هستید، نگاه شما به چوک DC نباید صرفاً یک آپشن اضافی باشد؛ بلکه باید آن را بهعنوان ابزاری برای محافظت از درایو و خط تولید در نظر بگیرید.
راهنمای خرید اینورتر و چوک DC
در این مقاله بررسی کردیم چوک dc چیست و با کاربرد ها و کارایی آن آشنا شدیم. برای انتخاب اینورتر و چوک DC، تیم فنی تتا صنعت بر اساس توان موتور، نوع بار و شرایط شبکه، رنج مناسب درایو و چوک را بهصورت پروژهمحور به شما پیشنهاد میدهد تا هم هارمونیک کنترل شود و هم عمر سیستم بالا برود.
ما برندهای معتبر اینورتر و چوک DC را از نظر کلاس کاری، کیفیت، سطح ولتاژ، گارانتی و موجودی انبار با هم مقایسه میکنیم تا بهترین تصمیم را بگیرید. اگر برای انتخاب بین چند مدل مردد هستید، میتوانید با مشاوره تخصصی تتا صنعت، مناسبترین اینورتر و چوک DC را متناسب با بودجه و شرایط خط تولید خود تهیه کنید.
سؤالات متداول: چوک DC و چوک AC در اینورتر
1) تفاوت چوک DC و چوک AC در اینورتر چیست؟
چوک AC در ورودی اینورتر و روی طرف AC نصب میشود و جریان شبکه را فیلتر میکند. چوک DC روی لینک DC قرار میگیرد و جریان DC بین یکسوساز و اینورتر را نرم میکند. هر دو به کاهش هارمونیک کمک میکنند، اما چوک DC مستقیماً روی ریپل باس DC و فشار خازنها اثر میگذارد. بسته به طراحی، ممکن است یکی یا ترکیب هر دو بهکار رود.
2) آیا میتوان بهجای فیلتر هارمونیک، فقط از چوک DC استفاده کرد؟
چوک لینک DC THD جریان را تا حد خوبی کاهش میدهد، اما جایگزین کامل فیلترهای هارمونیک فعال/پسیو تخصصی یا چندپالس نیست. برای الزامات سختگیرانه (مثلاً IEEE 519) ممکن است علاوه بر چوک DC به فیلتر اختصاصی نیاز باشد.
3) در اینورترهای کوچک توان (مثلاً زیر 7.5kW) هم چوک DC لازم است؟
در توانهای پایین، سازندگان معمولاً با طراحی یکسوساز و خازنهای باس، نیاز به چوک DC خارجی را حذف میکنند و بسیاری از درایوهای کوچک بدون آن بهخوبی کار میکنند؛ مگر در شبکههای ضعیف یا زمانی که چند درایو کوچک روی یک باس مشترک هستند که افزودن چوک AC یا DC میتواند مفید باشد.
4) آیا میتوان چوک DC را برای چند اینورتر بهصورت مشترک استفاده کرد؟
ساخت باس DC مشترک و قرار دادن یک چوک لینک DC در ورودی آن از نظر تئوری ممکن است، اما باید دقیقاً مطابق طرح سازنده انجام شود. اشتراک باس روی حفاظت، بازیابی انرژی و دینامیک اثر میگذارد. در کاربردهای معمول، استفادهٔ مستقل از چوک پیشنهادی هر اینورتر توصیه میشود مگر اینکه سازنده بهصورت صریح باس مشترک را پشتیبانی کند.
5) از کجا بفهمم برای اینورتر من چوک DC لازم است یا خیر؟
بهترین مرجع کاتالوگ و منوال اینورتر است. معمولاً در بخش Options یا Recommended accessories مشخص میشود برای هر توان/کاربرد، چوک AC یا DC توصیه شده است. اگر پروژه به کیفیت توان/طولعمر حساس است و چوک لینک DC بهعنوان آپشن توصیه شده، استفاده از آن منطقی است.
6) چوک DC روی عملکرد چاپر ترمز و مقاومت ترمز چه اثری دارد؟
چوک DC تغییرات ولتاژ باس را نرمتر میکند، اما هنگام ترمز ژنراتوری، چاپر ترمز همچنان مسئول تخلیهٔ انرژی مازاد روی مقاومت ترمز است. انتخاب چوک مطابق توصیهٔ سازنده، عملکرد چاپر را مختل نمیکند و شکل موج باس مرتبتر میشود.
7) آیا استفاده از چوک DC همیشه از نظر اقتصادی بهصرفه است؟
در پروژههای کوچک و کمحساسیت شاید بتوان هزینهٔ اولیه را با حذف چوک کاهش داد؛ اما در توانهای متوسط/بالا، هزینهٔ توقف خط، خرابی درایو و تعویض خازنها معمولاً از هزینهٔ یک چوک لینک DC بیشتر است. با نگاه چرخهٔ عمر، چوک DC در اغلب کاربردهای جدی، سرمایهگذاری حفاظتی منطقی است.
