فرکانس کریر و تاثیر آن بر عملکرد موتور چیست؟

اگر با اینورتر (درایو) و فرایند های کنترل دور موتور سروکار داشته باشید، خیلی زود به پارامتری می‌رسید که روی صدای موتور، دمای درایو و تداخلات الکترومغناطیسی اثر می‌گذارد. تنظیم درست فرکانس کریر می‌تواند یک سیستم را روان و کم‌صدا کند یا برعکس، باعث داغی درایو، ایجاد نویز آزاردهنده، خطای اضافه‌جریان و مشکلات  EMI (تداخلات الکترومغناطیسی) شود. در این مقاله به صورت دقیق و کاربردی توضیح می‌دهیم فرکانس کریر اینورتر چیست، چه کاربردی دارد، چه مزایا و معایبی داشته، و در عمل چطور بهترین مقدار را انتخاب کنید.

فرکانس کریر  یا فرکانس حامل چیست؟

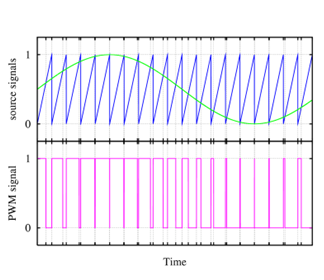

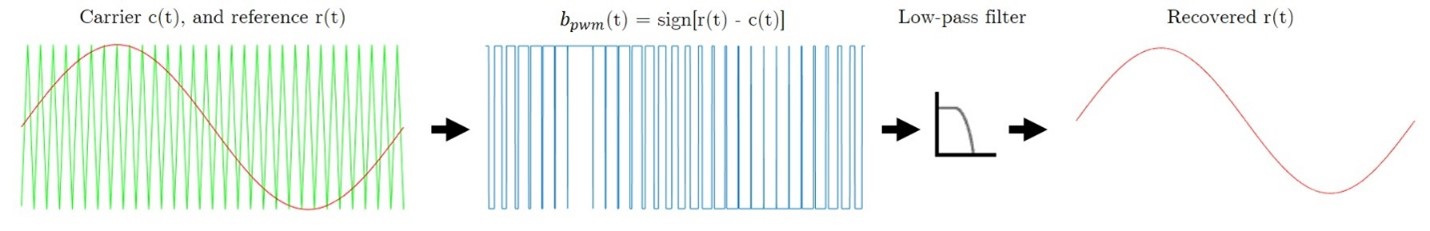

فرکانس کریر (یا فرکانس حامل) در اینورترها همان فرکانس سوئیچ‌کردن ترانزیستورهای قدرت (معمولاً IGBT یا MOSFET) است. اینورتر برای ساختن ولتاژ یا جریان شبه‌سینوسی، از روش PWM استفاده می‌کند؛ یعنی با روشن یا خاموش‌کردن سریع کلیدهای قدرت، پالس‌هایی تولید می‌کند که میانگین‌شان رفتار سینوسی پیدا می‌کند.

• فرکانس خروجی موتور (مثلاً 50Hz یا 60Hz) تعیین می‌کند میدان دوّار با چه سرعتی می‌چرخد.
• فرکانس کریر PWM تعیین می‌کند کلیدهای قدرت با چه سرعتی پالس‌ها را می‌سازند.

پس ممکن است موتور روی  30Hz کار کند، اما درایو با فرکانس کریر 8kHz  در حال سوئیچ باشد. این دو را نباید با هم اشتباه گرفت.

فرکانس کریر دقیقاً چه چیزی را تغییر می‌دهد؟

وقتی فرکانس کریر بالاتر می‌رود:

• پالس‌های PWM ریزتر و نرم‌تر می‌شوند.
• موج خروجی از نظر هارمونیکی معمولاً بهتر می‌شود.
• صدای سوت‌ موتور می‌تواند کمتر شود (یا به محدوده غیرقابل‌شنیدن برود).

اما در عوض:

• تلفات سوئیچینگ IGBT بالا می‌رود.
• دمای درایو بیشتر می‌شود.
• احتمال افزایش EMI و تلفات ولتاژ روی کابل یا موتور بیشتر می‌شود.

چرا فرکانس کریر اینورتر مهم است؟

فرکانس Carrier (یا همون فرکانس سوئیچینگ PWM) یکی از پارامترهای کلیدی اینورتر است، زیرا که  مستقیم روی کیفیت خروجی، صدا، تلفات و عمر تجهیزات اثر می گذارد. در ادامه به بررسی علل اهمیت اینورتر میپردازیم.

• تاثیر مستقیم روی صدای موتور

یکی از رایج‌ترین دلایل برای تغییر فرکانس حامل، کم‌کردن صدای سوت موتور است. اگر فرکانس کریر داخل محدوده شنوایی انسان باشد (تقریباً 2kHz تا 16kHz)، احتمال شنیدن نویز بیشتر است. دربیشتر موارد با افزایش فرکانس کریر به حوالی 12kHz یا 16kHz صدای آزاردهنده را کمتر می‌کنند.

در ضمن همیشه هم بالا بردن فرکانس کریر، راه‌حل قطعی نیست؛ چون رزونانس مکانیکی، کیفیت موتور، نوع بار (فن/پمپ/کمپرسور)، و حتی نصب موتور روی شاسی می‌تواند نتیجه را تغییر دهد.

• تاثیر روی دمای اینورتر و ظرفیت جریان‌دهی

بالا بردن فرکانس کریر معمولاً تلفات سوئیچینگ را افزایش می‌دهد. یعنی درایو گرم‌تر می‌شود و ممکن است:

• فن درایو بیشتر کار کند.
• درایو وارد derating شود.(کاهش توان خروجی درایو)
• در بارهای سنگین یا محیط گرم، خطای Overheat بدهد.(خطای افزایش دما)

به همین دلیل در بسیاری از اینورترها، برای توان‌های بالا یا شرایط Heavy Duty(سنگین کار)، توصیه می‌شود فرکانس کریر را پایین‌تر نگه دارید.

• تاثیر روی کیفیت موج و رفتار کنترلی

فرکانس کریر بالاتر معمولاً باعث کاهش برخی از نوسانات خروجی و بهبود شکل موج می‌شود. این موضوع می‌تواند روی موارد زیر اثر مثبت بگذارد:

• نرمی گشتاور در سرعت‌های پایین
• کاهش لرزش و ریپل جریان
• افزایش کیفیت کنترل در بارهای حساس

البته اینجا هم یک واقعیت مهم وجود دارد: کنترل برداری خوب فقط با بالا بردن فرکانس کریر ساخته نمی‌شود. کیفیت الگوریتم کنترل، تیونینگ، پارامترهای موتور، و فیلترهای ورودی و خروجی نیز تعیین‌کننده‌اند.

• اثر روی EMI، کابل موتور و سلامت عایق

با افزایش فرکانس کریر (و افزایش فرکانس موج pwm)، مؤلفه‌های فرکانسی بالاتر وارد سیستم می‌شود و ممکن است:

• تداخل روی سنسورهای آنالوگ و انکودرها بیشتر شود.
• نویز روی شبکه و تجهیزات اطراف بالا برود.
• جریان‌های نشتی افزایش پیدا کند.

اگر طول کابل موتور زیاد است یا محیط صنعتی و نویزی دارید، انتخاب فرکانس کریر PWM باید حساس تر باشد و گاهی استفاده از فیلتر  dv/dt  یا سینوسی مطرح می‌شود.

کاربردهای رایج فرکانس کریر در صنعت

فرکانس کریر در صنعت برای کنترل صدای موتور، بهبود نرمی حرکت، کاهش لرزش و تلفات کلیدزنی اینورتر به‌کار می‌رود. این پارامتر در کاربردهایی مانند فن و پمپ، نوار نقاله، آسانسور نقش مستقیم در کیفیت عملکرد و عمر تجهیزات دارد. در ادامه به بررسی هر کدام میپردازیم.

خطوط تولید و نوار نقاله‌ها

در نوار نقاله‌ها معمولاً صدای موتور و نرمی حرکت مهم است، ولی بار هم گاهی سنگین می‌شود. اینجا تنظیم متعادل (مثلاً 4kHz تا 8kHz) معمولاً رایج است، مگر اینکه محیط خیلی حساس به صدا باشد.

فن‌ها و پمپ‌ها (سیستم های تهویه مطبوع، بوسترپمپ، برج های خنک‌کننده)

برای فن و پمپ، بار غالباً گشتاور متغیر است و درایو کمتر تحت فشار جریان سنگینِ لحظه‌ای قرار می‌گیرد. در این کاربردها بالا بردن فرکانس حامل برای کاهش صدا نتیجه خوبی می‌دهد، ولی باید دمای درایو و EMC را هم چک کرد.

فرایندهای فرزکاری، سوراخ‌کاری و تراشکاری

در کاربردهای سرعت بالا، هم کیفیت موج مهم است و هم EMI می‌تواند دردسرساز شود به‌ خصوص اگر در کنار آن تجهیزات اندازه‌گیری نیز وجود داشته باشد. انتخاب فرکانس کریر به توان درایو، کابل‌کشی، و حساسیت سیستم وابسته است و گاهی سازنده‌ها بازه مشخصی پیشنهاد می‌دهند.

آسانسور، جرثقیل و بارهای ضربه‌ای

اینجا معمولاً گشتاور بالا و اضافه‌بار مهم است. در چنین کاربردهایی، بالا بردن فرکانس کریر می‌تواند درایو را گرم کند و حاشیه اطمینان را کم کند. معمولاً فرکانس کریر متوسط یا پایین‌تر انتخاب می‌شود تا درایو راحت‌تر جریان بدهد.

نکات کلیدی و عملی برای تنظیم فرکانس کریر

فرکانس کریر یکی از تنظیمات حساس اینورتر است که به‌طور مستقیم بر صدای موتور، کیفیت موج خروجی، تلفات کلیدزنی و دمای IGBT  تأثیر می‌گذارد. انتخاب مقدار مناسب باید با توجه به توان اینورتر، نوع بار، طول کابل موتور و شرایط کاری انجام شود تا بهترین تعادل بین عملکرد و عمر تجهیز برقرار شود.

نکته1: هدف خودتان را از تغییر فرکانس کریر مشخص کنید.

قبل از تغییر پارامتر، دقیق بگویید مشکل چیست؟ صدای آزاردهنده موتور، داغی درایو، تداخل روی سنسورها یاPLC  و یا لرزش در سرعت پایین؟ باید بدانید که هر هدف، مقدار متفاوتی می‌خواهد.

نکته2: تغییر فرکانس کریر را با بازه‌های منطقی شروع کنید.

اعداد دقیق فرکانس کریر به برند یا مدل وابسته است، اما به‌صورت تجربی:

• توان‌های پایین‌تر معمولاً تحمل فرکانس کریر بالاتر را دارند.
• توان‌های بالاتر معمولاً بهتر است با فرکانس کریر پایین‌تر کار کنند.

یک روش عملی:

1. از مقدار پیش‌فرض شروع کنید.
2. اگر هدف کاهش صداست، مرحله‌ای بالا ببرید مثلاً 2kHz یا  4kHz هر بار.
3. بعد از هر تغییر مقدار فرکانس کریر، 10 تا 20 دقیقه زیر بار واقعی کار کنید و دمای هیت‌سینک، فن و آلارم‌ها را بررسی کنید.

نکته3: همزمان به 3 مورد حیاتی توجه کنید.

• دمای درایو یا درصد بار حرارتی هیت سینک درایو در صورت وجود مانیتور بررسی شود.
• مقدار صدای موتور و لرزش آن
• رفتار نویزی در سیستم و شبکه (قطع‌ و ‌وصل سنسور یا خطای ارتباط RS485/Encoder)

اگر یکی از این سه مورد بالا بدتر شد، دوباره فرکانس کریر را تنظیم کنید.

نکته4: اگر کابل موتور بلند دارید؛ احتیاط کنید.

در کابل‌های بلند، افزایش فرکانس کریر ممکن است اثرات dv/dt را تشدید کند. در این حالت:

• فرکانس کریر را بی‌جهت خیلی بالا نبرید.
• از کابل شیلددار استفاده کنید و ارت را اجرا کنید.
• مسیر کابل موتور را از کابل‌های سیگنال جدا کنید.
• در صورت لزوم فیلتر dv/dt یا سینوسی را در نظر بگیرید.

نکته5: اگر درایو نزدیک حد توان خود کار می‌کند، فرکانس کریر بالا ریسک دارد.

وقتی درایو در بار سنگین، محیط گرم، یا تهویه ضعیف کار می‌کند، بالا بردن فرکانس کریر می‌تواند خیلی سریع شما را به محدودیت حرارتی برساند. در این شرایط، بهتر است:

• فرکانس کریر متوسط-پایین بماند.
• روی کاهش صدا با راهکارهای مکانیکی آکوستیکی هم فکر کنید (پایه ضدارتعاش، بهینه‌سازی نصب، بررسی کیفیت موتور).

نکته6: بعضی درایوها حالت Random PWM دارند.

برخی اینورترها گزینه‌ای دارند که فرکانس سوئیچینگ را خیلی کم و کنترل‌شده بالا و پایین میکنند تا پیک نویز صوتی و EMI کمتر شود. اگر چنین گزینه‌ای دارید، گاهی بدون بالا بردن زیاد فرکانس کریر، نتیجه بهتری می‌گیرید.

چند مثال واقعی برای درک بهتر فرکانس کریر و کاربرد آن

در یک فن صنعتی، افزایش فرکانس کریر باعث کاهش محسوس صدای سوت موتور می‌شود، اما اگر بیش‌ازحد بالا برود دمای اینورتر افزایش پیدا می‌کند. یا در یک نوار نقاله با سرعت پایین، انتخاب کریر بالاتر حرکت نرم‌تر و بدون لرزش ایجاد می‌کند، در حالی‌که در کاربردهای توان بالا معمولاً کریر پایین‌تر انتخاب می‌شود تا راندمان حفظ شود. در ادامه به بررسی چند مثال برای درک بهتر این موضوع میپردازیم.

مثال 1: فرکانس کریر در فن تهویه در یک محیط اداری

فن روی  25Hz تا  40Hz کار می‌کند و صدای سوت موتور آزاردهنده است. با افزایش فرکانس کریر از 4kHz  به  12kHz، صدای سوت کمتر می‌شود. چون بار سبک است و درایو خیلی تحت فشار نیست، دما هم کنترل شده باقی می‌ماند. بنابراین چون با باری سبک سرو کار داریم، فرکانس کریر بالا منطقی است.

مثال 2: فرکانس کریر در نوار نقاله با بار سنگین و محیط گرم

درایو نزدیک ظرفیت نامی کار می‌کند و فصول گرم دمای داخلی تابلو بالا است. اگر فرکانس کریر از  4kHz به  10kHz افزایش پیدا کند، احتمال افزایش دمای درایو  و بروز خطا بالا می‌رود. اینجا بهتر است فرکانس کریر متوسط یا پایین بماند و برای صدای موتور راهکارهای دیگری بررسی شود.

مثال 3: فرکانس کریر وقتی کابل موتور  طولانی است.

با افزایش فرکانس کریر، نویز روی سنسورهای آنالوگ و خطاهای ارتباطی بیشتر می‌شود. راه‌حل می‌تواند کاهش فرکانس کریر، جداسازی مسیر کابل‌ها، شیلد، ارت و در صورت نیاز استفاده از فیلتر خروجی باشد.

نتیجه‌گیری و جمع‌بندی

فرکانس کریر یکی از مهم‌ترین پارامترهای قابل تنظیم در اینورتر است که مستقیماً روی صدای موتور، دمای درایو، کیفیت موج، و EMI اثر می‌گذارد. هیچ عدد یکسانی برای همه پروژه‌ها وجود ندارد؛ بهترین فرکانس کریر با معیارهای مشخصی انتخاب میشود؛ برای مثال، اگر هدف شما کاهش صداست، معمولاً افزایش کنترل‌شده فرکانس کریر PWM کمک کننده است؛ اگر بار سنگین است یا محیط گرم و تهویه ضعیف دارید، فرکانس کریر بالا می‌تواند باعث داغی درایو و کاهش قابلیت اطمینان شود. روش درست این است که با مقدار پیش‌فرض شروع کنید، مرحله‌ای تغییر دهید، و همزمان دما، صدا و رفتار نویزی سیستم را زیر بار واقعی پایش کنید.
