همه چیز درباره طراحی یکپارچه بدنه درایو GD200A اینوت

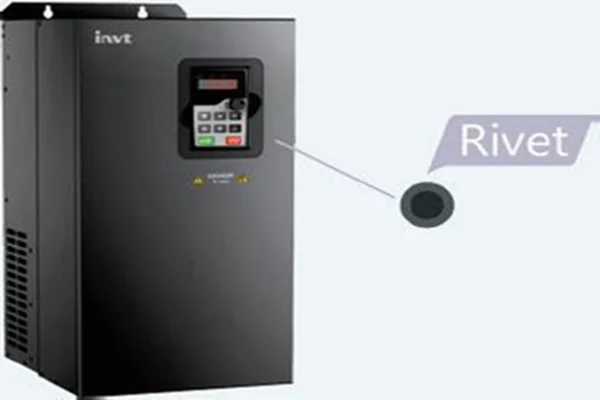

 بدنه درایو GD200A اینوت طراحی یکپارچه دارد. در طراحی یکپارچه از Rivet  استفاده میشود که یک اتصال مطمئن است. Rivet  به معنی پرچ فلزی است. در طراحی یکپارچه، قسمت‌های فلزی بدنه درایو به جای اتصال ساده با پیچ یا تماس سطحی، با پرچ‌های فلزی دائمی به یکدیگر متصل شده‌اند. این موضوع فقط جنبه مکانیکی ندارد، بلکه از نظر الکتریکی نیز اهمیت دارد. در این مقاله از تتا صنعت به بررسی طراحی یکپارچه بدنه درایو GD200A اینوت می پردازیم.

اهمیت طراحی یکپارچه بدنه درایو GD200A اینوت

اتصال بدنه فلزی درایو اهمیت زیادی دارد زیرا بدنه بخشی از سیستم ارت (Grounding)، شیلدینگ و کاهش نویز الکترومغناطیسی محسوب می‌شود. اگر اتصال بین قطعات بدنه شل باشد یا رنگ بین سطوح باعث ایجاد لایه عایق شود یا در طول زمان زنگ‌زدگی ایجاد شود، مسیر ارت تضعیف می‌شود، نویز الکترومغناطیسی افزایش می‌یابد و عملکرد حفاظتی دستگاه کاهش پیدا می‌کند.

مزایای طراحی یکپارچه بدنه درایو GD200A اینوت

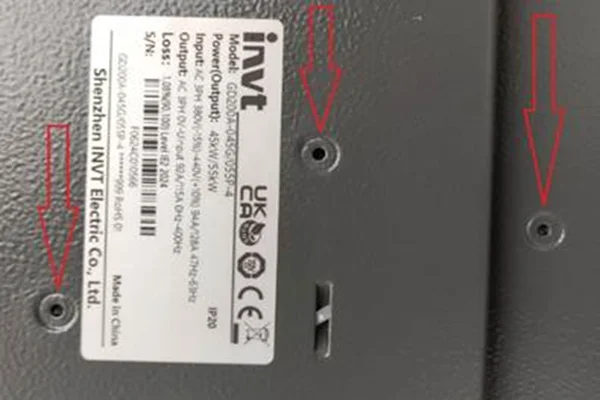

در طراحی پرچی یا Rivet Design چند مزیت مهم وجود دارد. اولین مزیت آن اتصال بدنه فلزی تجهیزات به زمین به‌صورت کنترل‌شده و با مقاومت پایین است. هدف از این کار ایجاد یک مسیر امن برای عبور جریان‌های نشتی، راهی برای حذف خطا یا نویز است.

دومین مزیت طراحی یکپارچه بدنه درایو GD200A اینوت، مقاومت بالاتر در برابر خوردگی است، زیرا استفاده از پرچ، یک اتصال دائمی و فشرده‌ای ایجاد می‌کند که نفوذ رطوبت را کاهش می‌دهد که برای محیط‌های صنعتی مناسب‌تر است.

سومین مزیت کنترل نویز الکترومغناطیسی است. بدنه فلزی درایو مانند قفس فارادی عمل میکند، یعنی میتواند میدان‌های الکترومغناطیسی را مهار کند و اجازه ندهد نویز به بیرون منتشر شود یا از بیرون وارد مدارهای داخلی شود. برای این کار، تمام قطعات فلزی باید اتصال الکتریکی پیوسته داشته باشند. اتصال پرچی باعث می‌شود پیوستگی الکتریکی کامل‌تر باشد و تاثیر نویز کاهش یابد.

جمع بندی

طراحی پرچی در درایو اینوت GD200A به معنی اتصال فلزی محکم و دائمی بین قطعات بدنه است که منجر به ایجاد ارت قوی‌تر، مقاومت بیشتر در برابر خوردگی، سازگاری الکترومغناطیسی بهتر و قابلیت اطمینان بالاتر در طول زمان می‌شود.

در مقابل  برخی درایوهای ارزان‌تر اتصال بدنه فقط با پیچ انجام می‌شود که ممکن است بعد از مدتی شل شود و مقاومت اتصال افزایش پیدا کند. در نتیجه، باعث افزایش نویز و ایجاد خطاهای ناخواسته می شود.

طراحی یکپارچه بدنه درایو GD200A اینوت در پروژه‌های صنعتی اهمیت دارد، به‌خصوص در محیط‌های با نویز بالا، پروژه‌های نفت و گاز، کارخانجات بزرگ و مکان‌هایی که تجهیزات حساس وجود دارد.
