سافت استارتر (SOFT STARTER) چیست ؟

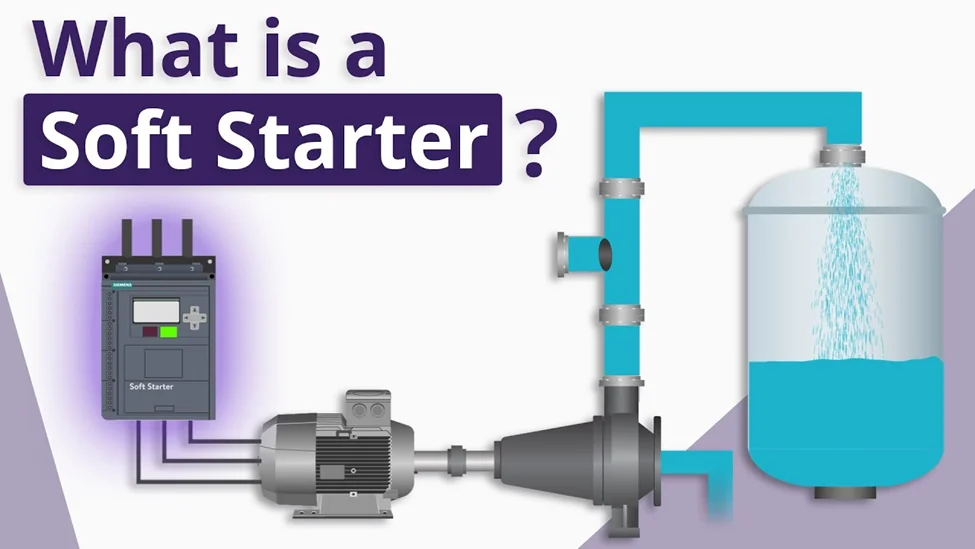

سافت استارتر چیست؟

سافت استارتر یک کنترلر  برای راه‌اندازی نرم موتور آسنکرون سه‌فاز است. این تجهیز با کنترل تدریجی ولتاژ فازها، جریان راه‌اندازی را محدود می‌کند و گشتاور ضربه‌ای را کاهش می‌دهد. نتیجه، کاهش افت ولتاژ شبکه، کاهش تنش مکانیکی و افزایش طول عمر تجهیز دوّار و کوپلینگ‌ها است. در بسیاری از مدل‌ها، بای‌پس داخلی پس از اتمام شتاب‌گیری فعال می‌شود تا تلفات نیمه‌هادی‌ها حذف شود و گرمای تولیدی و ابعاد تابلویی کاهش یابد.

اصول کار سافت استارتر چیست ؟

کنترل فاز توسط تریستورها ولتاژ مؤثر موتور را از ولتاژ شروع به‌صورت رمپ تا ولتاژ نامی افزایش می‌دهد. در نسخه‌های پیشرفته‌تر، محدودیت جریان قابل تنظیم، حفاظت اضافه‌بار الکترونیکی، نمایش و ثبت رخداد، و توابع توقف نرم در دسترس است. زیمنس برای 3RW40 «محدودسازی جریان»، «حفاظت موتور»، «بای‌پس داخلی»، و تشخیص خطا را دارد. دانفوس در MCD 500 علاوه بر بای‌پس داخلی تا 961A، قابلیت‌های Adaptive Acceleration Control (AAC)، DC injection braking سه‌فاز و ثبت 99 رخداد را ارائه می‌دهد.

کاربردهای سافت استارتر چیست ؟

• پمپ‌های سانتریفیوژ با نیاز به Soft Stop برای کاهش واترهَمر(فشار ناگهانی آب)؛
• فن‌های سانتریفیوژ برای کاهش تنش تسمه/یاتاقان؛
• نوارنقاله برای راه‌اندازی یکنواخت؛
• کمپرسورها برای جلوگیری از استال و محدودسازی زمان استارت؛
• آسیاب‌ها و سنگ‌شکن‌ها برای کنترل بارگذاری گذرا و حفاظت حرارتی.

انواع سافت استارتر چیست ؟

• سطح استاندارد (Standard): کنترل ramp ولتاژ، محدودیت جریان پایه، بای‌پس داخلی. نمونه صنعتی: Siemens SIRIUS 3RW40 با حفاظت موتور و محدودیت جریان قابل تنظیم.
• سطح پایه (Entry): ramp ولتاژ ساده بدون حفاظت‌های پیشرفته. نمونه: 3RW30 برای کاربردهای ساده و توان‌های کوچک تا متوسط.
• سطح پیشرفته (High-Feature): Torque control، محدودیت جریان پیشرفته، Soft Stop قابل تنظیم/پمپ، DC braking، ثبت رخداد/ترِیس، ارتباطات صنعتی. نمونه‌ها: Siemens 3RW44 و Danfoss MCD 500.

مشخصه‌های مهم در انتخاب سافت استارتر

۱) توان، ولتاژ، جریان نامی

ملاک انتخاب، جریان نامی موتور و شرایط راه‌اندازی است. زیمنس به ‌صراحت توصیه می‌کند برای شرایط سنگین یا تکرار استارت بالا، یک سایز بالاتر یا از ابزار انتخاب Win-Soft Starter استفاده شود.

۲) نوع استارت و استاپ

Ramp ولتاژ، Current Limit ثابت، Torque Control، Kickstart، و Soft Stop پمپی بسته به مدل موجود است. دانفوس AAC را برای انطباق خودکار پروفایل استارت/استاپ با فرایند ارائه می‌کند.

۳) دفعات مجاز راه‌اندازی و خنک‌کاری بین استارت‌ها

به محدودیت‌های کلاس راه‌اندازی و ظرفیت حرارتی توجه شود. در 3RW40 نمونه‌های کلاس 10/20 برای راه‌اندازی‌های عادی/سنگین ارائه شده است. افزایش فرکانس قطع ‌و‌ وصل، نیاز به فن کمکی یا فریم بالاتر دارد.

۴) بای‌پس داخلی یا خارجی

بای‌پس داخلی باعث کاهش تلفات، کاهش نیاز به تهویه، و صرفه‌جویی در فضا و سیم‌کشی می‌شود. زیمنس برای 3RW30/3RW40 بای‌پس داخلی یکپارچه را ارائه میکند.

۵) حفاظت‌ها

• حفاظت حرارتی موتور/دستگاه، OL Class، PTC. 3RW40 حفاظت موتور و دستگاه را مجتمع دارد.
• Undercurrent/Overcurrent، Jam/Stall، Phase Loss، Restart Delay در سری‌های پیشرفته دانفوس موجود است.

۶) I/O و پروتکل‌ها

رله‌های خروجی قابل برنامه‌ریزی، ورودی‌های فرمان دو/سه‌سیمی، و گزینه‌های Fieldbus برای مانیتورینگ/اینtegration در سری‌های MCD 500 و 3RW44 در دسترس است.

۷) درجه حفاظت، ابعاد، تهویه

ابعاد و وزن با رنج جریان تغییر می‌کند. مثال دانفوس: شاسی G2 تا G5 برای رنج‌های 21–1600A با ابعاد دقیق و وزن ذکر شده است. در زیمنس، ابعاد بر اساس سایز S0…S12 مشخص شده و فن کمکی برای فرکانس سوییچینگ بالاتر ارائه می‌شود.

۸) قابلیت‌های نرم‌افزاری

در زیمنس، Soft Starter ES برای پارامتردهی و Trace در 3RW44 معرفی شده است. دانفوس MCT 10 را برای پیکربندی PC-Based ارائه می‌دهد.

۹) محدودیت‌های شبکه (خازن اصلاح ضریب توان)

زیمنس تأکید می‌کند در مسیر موتور تا سافت استارتر و طی استارت/استاپ، بانک‌های خازنی موازی نشوند تا از خطا جلوگیری شود.

راهنمای خرید سافت استارتر

1. تعریف کاربرد: پمپ/فن/نوارنقاله/کمپرسور/آسیاب. اینرسی و گشتاور راه‌اندازی را مشخص کنید.
2. داده‌های موتور: ولتاژ خط، Ie، Inrush مجاز شبکه، Duty. سایز را بر مبنای Ie انتخاب کنید و در شرایط سخت یک سایز بالاتر در نظر بگیرید.
3. پروفایل استارت/استاپ: Ramp، جریان محدود، یا AAC. برای پمپ، Soft Stop الزامی است.
4. بای‌پس: داخلی ترجیح دارد؛ هزینه، تلفات و فضا را به‌طور محسوسی کاهش می‌دهد.
5. حفاظت‌ها: OL Class، PTC، تشخیص خطا، Event Log. برای محیط‌های با توقف/استارت‌های متوالی، لاگ رخداد ارزشمند است.
6. تابلو: تهویه و فاصله‌های رعایت‌شده با توجه به توان تلفاتی در مرحله ramp. در نسخه‌های با فن کمکی یا شاسی بزرگ‌تر، ظرفیت دفع حرارت بهتر است.
7. یکپارچه‌سازی: I/O، Modbus/Fieldbus اختیاری، نرم‌افزار پارامتردهی.
8. PFC بانک‌ها: در لحظه استارت/استاپ از مدار خارج باشند.
   برای انتخاب دقیق تر میتوانید با نمایندگی سافت استارتر ( تتا صنعت ) تماس بگیرید.( 02191091022 )

مقایسه برندهای سافت استارتر زیمنس و دانفوس

Siemens (زیمنس)

سری‌های SIRIUS 3RW30/3RW40/3RW44 دامنه کاربردی از سری های «استاندارد» تا «High-Feature» را پوشش می‌دهند.

• 3RW30: ramp ولتاژ، بای‌پس داخلی، برای راه‌اندازی‌های ساده تا حدود 75Hp@460V. فضای نصب کم و راه‌اندازی آسان از مزیت‌ها است.
• 3RW40: دارای حفاظت موتور/دستگاه، محدودسازی جریان قابل تنظیم، و تشخیص خطا. دامنه تا 300Hp@460V (و کلاس‌های راه‌اندازی 10/20 با نمونه پارامترهای توصیه‌شده). نسخه‌هایی با حفاظت PTC و فن کمکی موجود است.
• 3RW44: High-Feature با Torque Control، DC Braking، Trace و Soft Starter ES؛ تا 900Hp@460V در اتصال خط و تا 1600Hp@460V در داخل‌دلتا. نمایشگر گرافیکی چندزبانه و ثبت رخداد/خطا ارائه می‌شود. برای فرآیندهای حساس به ضربه گشتاوری، 3RW44 جایگزین اقتصادی در برابر VFD در استارت/استاپ است.

نکات انتخاب زیمنس:

اگر نیاز به حفاظت جامع و محدودسازی جریان دقیق دارید و بار با راه‌اندازی سنگین مواجه است، 3RW40 نقطه شروع منطقی است؛ برای توقف/استارت با پروفایل‌های کنترلی پیچیده و لاگ توسعه‌یافته، 3RW44 پیشنهاد می‌شود.

DANFOSS (دانفوس)

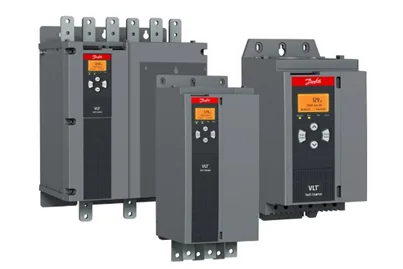

خانواده VLT® Soft Starter شامل MCD 100/201/202/500 است. MCD 500 پرامکانات‌ترین مدل محسوب می‌شود.

• MCD 500: بای‌پس داخلی استاندارد (تا 961A)، AAC برای انطباق خودکار پروفایل، DC Injection سه‌فاز، 99 رخداد در لاگ، نمایشگر 4 خطی، خروجی آنالوگ 0/4–20mA برای مانیتورینگ بار، Inside-Delta تا 1.2MW. MCT 10 برای تنظیمات PC-Based و ادغام با اکوسیستم VLT/VACON. دانفوس تحلیل Payback بای‌پس داخلی را با صرفه‌جویی محسوس انرژی، فضا، و سیم‌کشی نشان داده است.

• راهنمای انتخاب: برای پمپ/فن/نوارنقاله/کمپرسور، MCD 201/202 پاسخگو است؛ برای وظایف سخت با نیاز به حفاظت‌های 19گانه، MCD 500 پیشنهاد می‌شود.

نکات انتخاب دانفوس:

در پروژه‌های Brownfield که فضای تابلو محدود است و کاهش تلفات حرارتی اهمیت دارد، بای‌پس داخلی و ابعاد فشرده MCD 500 مزیت کلیدی است. برای کاربردهای پمپی، Soft Stop پمپی و AAC رفتار توقف پایدار و کنترل واترهَمر (فشار ناگهانی آب) فراهم می‌کنند.

لیست قیمت خرید و استعلام از نمایندگی سافت استارتر

لیست قیمت خرید سافت استارتر به‌صورت روزانه بر مبنای پارت‌نامبر رسمی Siemens/Danfoss و وضعیت تأمین به‌روزرسانی می‌شود. برای دریافت استعلام قیمت خرید سافت استارتر با جزئیات فنی و تطبیق با کاربرد، با نمایندگی سافت استارتر لاله زار تماس بگیرید: 02191091022 تیم فنی تتا صنعت، سایزبندی، انتخاب بای‌پس داخلی، Soft Stop پمپی و نیازهای Modbus/Fieldbus را بررسی می‌کند. پیش‌فاکتور شامل مشخصات فنی، زمان تحویل و شرایط گارانتی صادر می‌شود.

برای دریافت قیمت و مشاوره فنی با نمایندگی سافت استارتر تماس بگیرید: 02191091022
