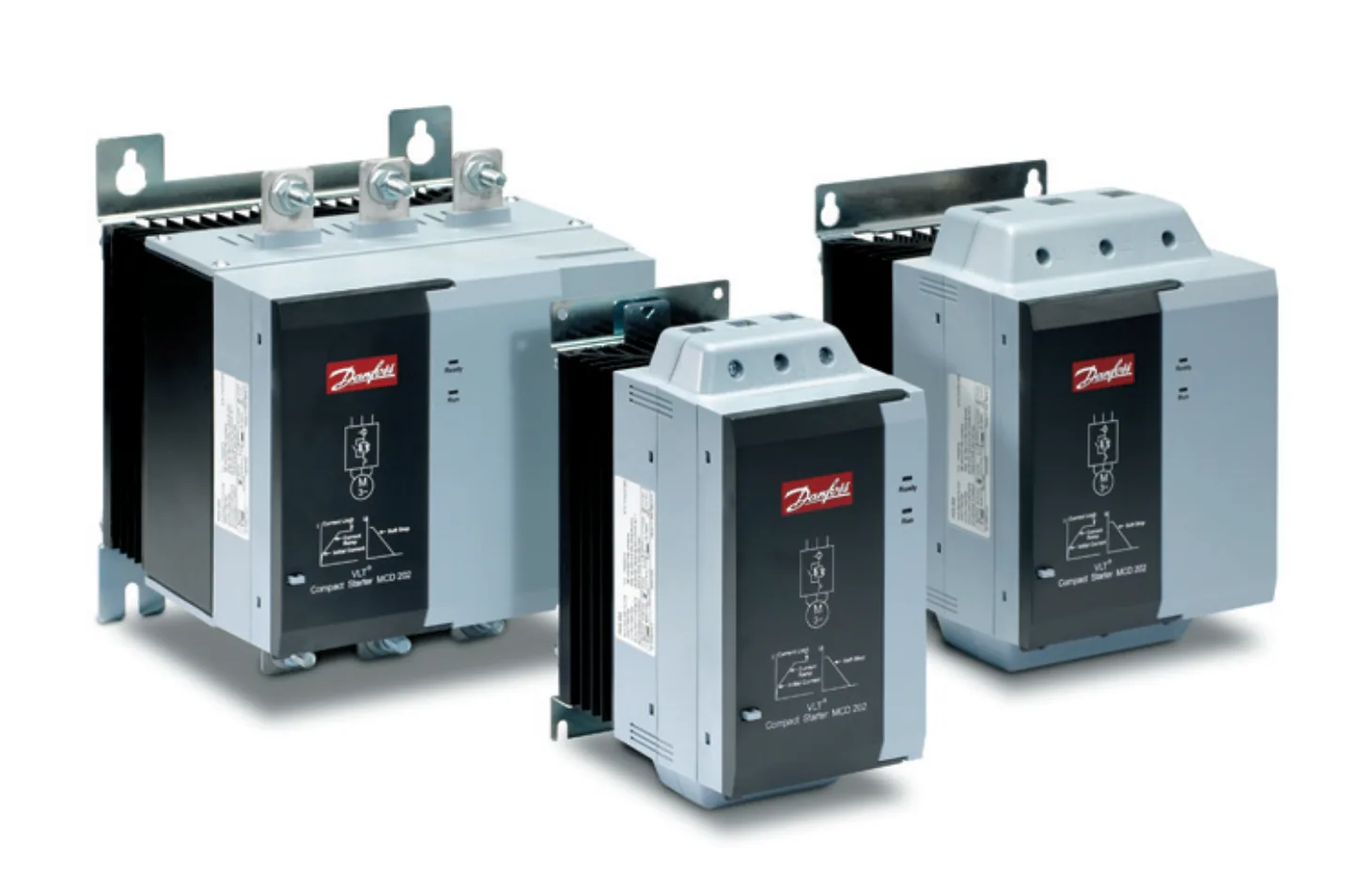

سافت استارتر دانفوس DANFOSS سری MCD200 (MCD201/MCD202)
مقدمه
با توجه به کاتالوگ سری سافت استارتر DANFOSS MCD200 شامل دو خانواده MCD201 و MCD202 است. هدف آن کنترل رمپ راهاندازی/توقف، کاهش جریان هجومی و تنش مکانیکی است. طراحی جمعوجور، بایپس داخلی و نصب DIN-ریل تا 30kW، راهاندازی سریع و ایمن را در تابلوهای فشرده ممکن میکند. دامنه توان اسمی 7.5–110kW و چرخه راهاندازی 4×Ie برای 6s در حالت نرمال و 4×Ie برای 20s در موارد سنگین کار ارائه شده است.
MCD202 علاوه بر عملکرد راهاندازی نرم، حفاظتهای ضروری موتور مانند مدل حرارتی، ورودی ترمیستور، عدمتعادل و توالی فاز، زمان استارت بیشازحد، خطای تغذیه و SCR کوتاهمدار را فراهم میکند. نشانگرهای Ready/Run/Fault، رله خروجی اصلی و رله برنامهپذیر Trip/Run نیز در دسترس است. ولتاژ شبکه 3×200–440VAC یا 3×200–575VAC، فرکانس 45–66Hz و ولتاژ کنترل 24VAC/24VDC یا 110–240VAC/380–440VAC تعریف شده است. بازه دمای محیط −10…60°C بدون کاهش توان تا 40°C اعلام شده است.
صفحه رسمی دانفوس برای VLT® Compact Starter MCD 201/202 این جایگاه را بهعنوان دو سری «فشرده ولی توانمند» برای موتورها تا 110kW تأیید میکند و تفاوت را چنین خلاصه میکند: MCD201 با قابلیتهای راهاندازی کارآمد؛ MCD202 با حفاظتهای افزوده و کارکرد نرم پیشرفته.
مشخصات فنی سافت استارتر دانفوس سری MCD200
- توان نامی: 7.5–110kW. نصب روی DIN-ریل تا 30kW.
- چرخه راهاندازی: 4×Ie/6s (نرمال)، 4×Ie/20s (سنگین).
- ولتاژ شبکه: 3×200–440VAC یا 3×200–575VAC؛ 45–66Hz.
- ولتاژ کنترل: 24VAC/24VDC یا 110–240VAC/380–440VAC.
- حفاظتها (MCD202): ترمیستور موتور، مدل حرارتی، عدمتعادل، توالی فاز، زماناستارت، خطای تغذیه، SCR کوتاهمدار.
- رلهها: یک رله برای کنتاکتور اصلی + یک رله قابلبرنامهریزی Run/Trip.
- نشانگرها: Ready/Run/Fault.
- استانداردها/تأییدیهها: CE, UL, C-UL, CCC, C-tick, Lloyd’s.
- دما: −10…60°C (تا 40°C بدون کاهش توان).
- سازگاری EMC و هارمونیک: سافتاستارتر هارمونیک تزریق نمیکند؛ نیاز به فیلتر مانند VFD مطرح نیست.
- اکسسوریها/ارتباطات: Modbus RTU، PROFIBUS، EtherNet/IP، DeviceNet، USB، کیت اپراتور ریموت IP54.
ابعاد مرجع در 400V:
7–30kW: 203×98×165mm؛ 37–55kW: 215×145×193mm؛ 75–110kW: 240×202×214mm.
بایپس داخلی و دفع حرارت: در حالت ران، SCRها بایپس میشوند و تلفات حرارتی کم میشود؛ این موضوع نصب در تابلوهای بدون تهویه را ساده میکند.
معرفی کلی سافت استارتر DANFOSS MCD200
سافت استارتر DANFOSS MCD200 راهحلی اقتصادی و فشرده برای راهاندازی نرم موتورهای قفسسنجابی است. MCD201 برای کاربردهای عمومی با کنترل دو/سهسیمی و تنظیمات ساده مناسب است. MCD202 گزینه منطقی در پروژههایی است که علاوه بر راهاندازی نرم، حفاظت موتور و مانیتورینگ جریان نیاز است. وجود بایپس داخلی، سیمبندی و هزینه جانبی را کاهش میدهد و گرمایش تابلو را محدود میکند.
جدول مقایسه مشخصات کلیدی MCD201 و MCD202
| MCD201 | MCD202 | ویژگی |
| 7.5–110kW | 7.5–110kW | توان نامی (400V) |
| 4×Ie/6s و 4×Ie/20s | 4×Ie/6s و 4×Ie/20s | چرخه استارت |
| 30kW | 30kW | نصب DIN-ریل تا |
| حداقلی (توالی فاز، تغذیه، SCR) | کاملتر: ترمیستور، مدل حرارتی، عدمتعادل، زماناستارت | حفاظت موتور |
| اصلی + برنامهپذیر | اصلی + برنامهپذیر | رلهها |
| Ready/Run/Fault | Ready/Run/Fault | نشانگرها |
| Modbus/… از طریق ماژول | Modbus/PROFIBUS/EtherNet/IP/DeviceNet/USB | ارتباطات اختیاری |
| دارد | دارد | بایپس داخلی |
کاربردهای صنعتی سری MCD200
راهنمای انتخاب و پارامترگذاری
- ولتاژ شبکه: یکی از رنجهای 3×200–440VAC یا 3×200–575VAC را مطابق سایت و پلاک موتور انتخاب کنید.
- شدتجریان موتور (Ie): مدل متناسب با Ie@40°C و ارتفاع محل <1000m را بر اساس جدول طراحی انتخاب کنید. AC-53b برای چرخههای 4–6:… و 4–20:… ملاک است.
- دورۀ کاری: اگر استارتهای متوالی یا بار اینرسی بالا دارید، از کلاس سنگین استفاده کنید.
- محیط نصب: با بایپس داخلی، گرمایش در حالت ران کم است؛ برای تابلوهای بدون تهویه مناسب است.
- حفاظتها: برای نیاز به مدل حرارتی و ورودی ترمیستور، MCD202 را انتخاب کنید.
- ارتباطات: در صورت نیاز به مانیتورینگ از راه دور یا SCADA، ماژولهای Modbus/PROFIBUS/EtherNet/IP/DeviceNet فراهم است.
لیست قیمت و راهنمای خرید سافت استارتر DANFOSS MCD200
برای قیمت خرید سافت استارتر DANFOSS MCD200 و دریافت لیست قیمت خرید سافت استارتر DANFOSS MCD200 ، با تتا صنعت — نمایندگی سافت استارتر دانفوس تماس بگیرید: 02191091022 یا 09922629425 (واتساپ/تلگرام).
نتیجهگیری تخصصی
طبق کاتالوگ سری سافت استارتر DANFOSS MCD200 راهحل استاندارد برای راهاندازی نرم تا 110kW با بایپس داخلی و حفاظتهای کلیدی است. MCD201 برای پروژههای عمومی با بودجه محدود کافی است. MCD202 در سایتهایی که حفاظت موتور، ورودی ترمیستور و ارتباطات صنعتی نیاز است، انتخاب اول است. اگر به پروفایلهای پیشرفته، ثبت داده و دامنه توان وسیعتر نیاز دارید، خانواده MCD500 را بررسی کنید.
پرسشهای متداول
❓ تفاوت **MCD201** و **MCD202** چیست؟
**MCD201** روی راهاندازی نرم و سادگی تمرکز دارد؛ **MCD202** حفاظتهای موتور، ورودی ترمیستور و گزینههای ارتباطی را اضافه میکند.
❓ آیا در سافتاستارتر **هارمونیک** تزریق میشود؟
سافتاستارتر هارمونیک قابلتوجهی ایجاد نمیکند؛ برخلاف VFD معمولاً به فیلتر هارمونیک نیاز نیست.
❓ حداکثر **چرخه استارت** چقدر است؟
حالت نرمال: **4×Ie بهمدت 6s**؛ حالت سنگین: **4×Ie بهمدت 20s**.
❓ آیا نصب در تابلو **بدون تهویه** ممکن است؟
بله؛ بهدلیل **بایپس داخلی** و تلفات کم در حالت ران، ممکن است—اما دمای محیط باید بررسی شود.
❓ **ولتاژهای کنترل** چه گزینههایی دارند؟
**24VAC/24VDC** و **110–240VAC / 380–440VAC**.
❓ ابعاد نمونه برای **30kW** و **55kW** چقدر است؟
برای **7–30kW**: **203×98×165 mm**؛ برای **37–55kW**: **215×145×193 mm**.
