سافت استارتر دانفوس DANFOSS سری MCD500
مقدمه
سافت استارتر دانفوس MCD500 برای راهاندازی کنترلشده موتورهای آسنکرون سهفاز طراحی شده است. این خانواده کنترل جریان راهاندازی، کاهش ضربه گشتاور و حفاظتهای حرارتی و سیستمی را یکجا ارائه میدهد. Adaptive Acceleration Control یا AAC پروفایل شتابگیری و توقف را بر اساس رفتار فرآیند تطبیق میدهد و سه الگوی زودهنگام، ثابت و دیرهنگام را پوشش میدهد. نتیجه، راهاندازی نرم با حداقل تنش مکانیکی و الکتریکی است.
نکته: سری MCD500 در فاز «Limited» قرار دارد و تولید فعال آن متوقف شده است؛ جانشین رسمی، سری MCD600 است. با این حال، اسناد، قطعات سرویس و مدلهای فروشگاهی برای بسیاری از رنجها موجود است. برای پروژههای جدید، ارزیابی تطبیقی با MCD600 توصیه میشود.
مشخصات فنی سافت استارتر دانفوس سری MCD500
- رنج جریان و توان: 21–1600A معادل حدود 7.5–850kW؛ در اتصال داخلدلتا تا حدود 1.2MW پوشش میدهد.
- ولتاژ شبکه: سریهای T5 برای 200–525VAC و سریهای T7 برای 380–690VAC (داخلدلتا تا 600VAC). فرکانس 50/60Hz.
- کنترل ولتاژ تغذیه کمکی: 24VAC/VDC یا 110–120VAC یا 220–240VAC بسته به گزینه CV.
- بایپس داخلی: در فریمهای 21–215A بایپس داخلی تعبیه شده و تلفات حرارتی در راهاندازی حدود 4.5W/A اعلام شده است.
- حفاظت و EMC: ایمنی و ایمنی الکترومغناطیسی مطابق IEC 60947-4-2؛ کلاس انتشار تا Class B.
- درجه حفاظت: فریمهای کوچک تا IP20 / UL Type 1، فریمهای بزرگ IP00 / Open Type.
- دمای کاری و ارتفاع: −10…+60°C با درریتینگ بالای 40°C؛ تا 1000m بدون درریتینگ.
- خروجیها: سه رله قابلبرنامهریزی، آنالوگ 0–20mA/4–20mA، خروجی 24VDC تا 200mA.
- رابط کاربری: نمایشگر گرافیکی چهارخطی، منوهای Quick/Application/Main و پنل LCP 501 قابلحمل (IP65) برای کپی/پیست پارامترها.
- اتصال موتور: In-line یا Inside-Delta با تشخیص خودکار و محاسبات داخلی؛ در داخلدلتا جریان نامی نرماستارتر کوچکتر انتخاب میشود.

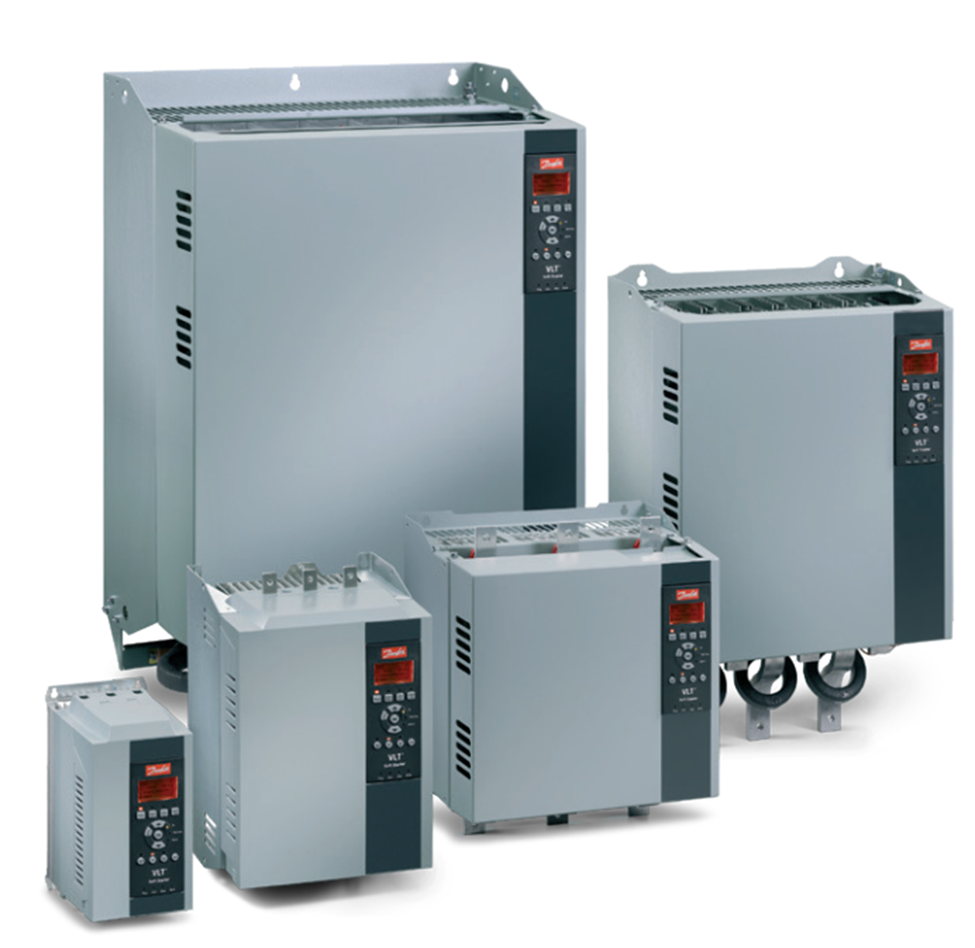

معرفی کلی سافت استارتر DANFOSS MCD500
MCD500 DANFOSS SOFT STARTER یک «راهکار کامل راهاندازی موتور» است؛ ترانسهای جریان داخلی، فیدبک لحظهای را به الگوریتم کنترل جاری میدهند تا رمپ جریان یا Constant Current بهصورت دقیق اجرا شود. گزینه DC Injection برای توقف کنترلشده، Jog برای حرکت آهسته و مدل حرارتی مرتبهدوم برای حفاظت موتوری در نظر گرفته شده است. بازنشانی خودکار و ثبت 99 رخداد برای تحلیل ریشهای خطا در سایت نگهداری مفید است.
جدول مقایسه فنی درونخانواده MCD500
فریمهای کوچک (21–105A) | فریمهای میانی (131–245A) | فریمهای بزرگ (331–1600A) | ویژگی |
دارد | ندارد (بسته به مدل) | ندارد | بایپس داخلی |
| 200–525VAC (T5) | 200–525/380–690VAC | 380–690VAC (T7) | ولتاژ |
IP20 / Type 1 | IP00 | IP00 | درجه حفاظت |
| نمایشگر 4 خطی | نمایشگر 4 خطی | نمایشگر 4 خطی | HMI محلی |
اختیاری | اختیاری | اختیاری | LCP 501 خارجی |
پشتیبانی | پشتیبانی | پشتیبانی | اتصال Inside-Delta |
−10…+60°C با درریتینگ | −10…+60°C با درریتینگ | −10…+60°C با درریتینگ | دمای کاری |
ویژگیهای کلیدی برای مهندسان کاربرد
- AAC (Adaptive Acceleration Control): انتخاب خودکار پروفایل شتاب/توقف متناسب با فرآیند؛ مناسب برای پمپ، نوار نقاله، کمپرسور.
- Inside-Delta: کاهش ابعاد انتخابی سافت استارتر و عبور جریان کمتر از نیمهرساناها؛ مناسب تابلوهای با محدودیت فضا. (
- بایپس داخلی فریمهای کوچک: کاهش اتلاف حرارتی و حذف کنتاکتور بایپس خارجی.
- حفاظتهای یکپارچه: مدل حرارتی مرتبهدوم، ثبت رخداد، ریست خودکار، ورودی/خروجیهای رلهای و آنالوگ برای مانیتورینگ PLC/SCADA.
- رابط HMI و ابزار PC: پنل LCP 501 و نرمافزار WinMaster/MCT10 برای پارامتردهی و مانیتورینگ.
کاربردهای صنعتی سافت استارتر دانفوس سری MCD500
فهرست برخی پارامترهای پرکاربرد برای راهاندازی
- Motor FLC: جریان نامی موتور بر حسب A.
- Ramp Up/Down: زمان رمپ جریان یا ولتاژ؛ بر اساس فرآیند تنظیم شود.
- AAC Profile: انتخاب یکی از سه پروفایل متناسب با رفتار بار.
- Current Limit: حد جریان برای مهار Istart در شبکههای محدود.
- Kick Start: پالس کوتاه جهت غلبه بر اصطکاک ایستایی در بارهای چسبنده.
- DC Injection: توقف کنترلشده با تزریق DC در سهفاز.
لیست قیمت و راهنمای خرید سافت استارتر DANFOSS MCD500
بهدلیل ورود سریهای جدید و وضعیت «Limited»، قیمت گذاری سافت استارتر DANFOSS MCD500 وابسته به موجودی انبار و شرایط جایگزینی است. توصیه میشود برای خرید سافت استارتر DANFOSS MCD500 یا بررسی جایگزین MCD600، با تتا صنعت — نمایندگی سافت استارتر دانفوس تماس بگیرید: 02191091022 یا در واتساپ/تلگرام به 09922629425 پیام بدهید. تیم فنی بر اساس توان موتور، ولتاژ شبکه، شرایط محیطی و نیاز به Inside-Delta یا بایپس داخلی، پیشنهاد دقیق ارائه میکند.
برای دریافت « کاتالوگ و لیست قیمت خرید سافت استارتر DANFOSS MCD500 » و موجودی لحظهای، همین حالا پیام دهید.
نتیجهگیری تخصصی
با توجه به کاتالوگ ، سافت استارتر DANFOSS MCD500 برای کاربردهایی که کنترل جریان راهاندازی، ثبت رخداد، HMI پیشرفته و انعطاف در اتصال (In-line/Inside-Delta) اهمیت دارد گزینهای بالغ است. در پروژههای توسعهای جدید، انتخاب MCD600 منطقی است، ولی در تعمیرات، توسعه محدود یا یکسانسازی ناوگان، MCD500 DANFOSS SOFT STARTER همچنان راهحل قابل اتکایی است. انتخاب نهایی باید با توجه به Istart محدود، کلاس حفاظتی، دمای محیط و پروفایل فرآیندی انجام شود.
پرسشهای متداول
❓ آیا **MCD500** برای پمپ مناسب است؟
بله؛ پروفایلهای **AAC** و **Ramp Down** در سافتاستارتر **MCD500** به کاهش ضربه هیدرولیکی (Water Hammer) و استارت نرم پمپ کمک میکنند.
❓ اتصال **Inside-Delta** چه مزیتی دارد؟
با **اتصال 6 سیمه Inside-Delta** میتوان سایز سافتاستارتر را کاهش داد و تلفات نیمهرسانا کمتر میشود؛ تشخیص نوع اتصال در **MCD500** بهصورت خودکار انجام میگیرد.
❓ آیا **بایپس داخلی** دارد؟
بله؛ در فریمهای **21–215A** بایپس داخلی تعبیه شده است و باعث صرفهجویی در هزینه، فضا و سیمکشی میشود.
❓ چه **ولتاژهای کنترلی** پشتیبانی میشود؟
بسته به نسخه، **24VAC/VDC** و **110/120VAC** یا **220/240VAC** (کد CV) پشتیبانی میشود.
❓ آیا امکان **مانیتورینگ و تنظیم از طریق PC** وجود دارد؟
بله؛ از طریق نرمافزارهای **WinMaster** و **MCT10** و نیز پنل **LCP 501** میتوان پارامترها را تنظیم و وضعیت دستگاه را پایش کرد.
