سافت استارتر زیمنس ( SIEMENS SOFTSTARTER )

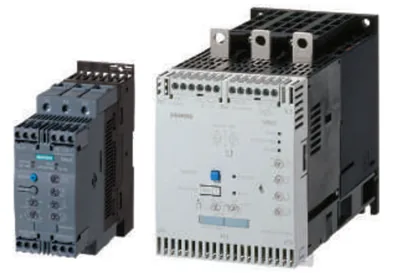

معرفی کلی سافت استارتر زیمنس

سافت استارتر، ولتاژ خطی موتور القایی سه‌فاز را به‌صورت کنترل فاز کاهش و با رمپ تا ولتاژ نامی افزایش می‌دهد. هدف، کاهش جریان هجومی و ضربه گشتاور در استارت/استاپ و کمینه‌سازی افت ولتاژ شبکه است. در سری‌های زیمنس، بای‌پس داخلی پس از پایان استارت، تلفات را کاهش می‌دهد و ابعاد تابلو را بهینه می‌کند. بازه توان و امکانات، از کاربردهای استاندارد تا نیازهای پیشرفته را پوشش می‌دهد. برای 3RW30 ‌استارت نرم و ramp down پایه ارائه می‌شود؛ برای 3RW40 حفاظت اضافه‌بار داخلی و محدودکننده جریان نیز وجود دارد؛ برای 3RW44 کنترل گشتاور، ترمز و توابع نرم‌افزاری پیشرفته افزوده می‌شود.

مشخصه‌های مهم در سافت استارتر

توان/ولتاژ/جریان:

• 3RW30 تا 75Hp@460V با جریان نامی تا 106A؛ ولتاژ بهره‌برداری 200…
• 3RW40 تا 300Hp@460V و تا 385A؛ ولتاژ 200…480V یا 400…600V
• 3RW44 تا 900Hp@460V در اتصال خطی و تا 1600Hp@460V در حالت مثلث؛ جریان نامی تا 1076A؛ ولتاژهای 200…460V، 400…600V و 400…

نوع استارت/استاپ:

• 3RW30: ولتاژ-رمپ با ولتاژ شروع قابل‌تنظیم 40…100% و زمان 0…200s (استاپ نرم برای کاربردهای منتخب).
• 3RW40: ولتاژ-رمپ + محدودیت جریان قابل‌تنظیم؛ ramp down نرم. مقادیر نمونه کلاس 10: جریان‌حد 4–5×IM و زمان‌های 10–20s بسته به بار.
• 3RW44: کنترل گشتاور، محدودیت جریان، ترمز DC و توابع ویژه پمپ (Pump ramp-down) برای جلوگیری از ضربه چکشی؛ پروفایل‌های استارت/استاپ متنوع.

تکرار استارت و زمان خنک‌کاری:

کلاس راه‌اندازی (Class 10/20) تعیین‌کننده انتخاب سایز است. برای بارهای سنگین یا تکرار بالا، انتخاب یک سایز بالاتر توصیه می‌شود. ابزار Win-Soft Starter برای شبیه‌سازی و صحت‌سنجی حرارتی پیشنهاد می‌شود.

بای‌پس داخلی/خارجی:

تمامی سری‌ها از بای‌پس داخلی استفاده می‌کنند؛ نیاز به بای‌پس خارجی را در اغلب سناریوها حذف می‌کند و تلفات عملیاتی را کاهش می‌دهد.

حفاظت‌ها:

• 3RW30: تمرکز بر استارت نرم؛ حفاظت دستگاهی داخلی اعلام نشده؛ انتخاب رله اضافه‌بار خارجی در راه‌اندازی‌های سنگین توصیه می‌شود.
• 3RW40: اضافه‌بار موتور و حفاظت ذاتی دستگاه (حرارتی تریستور) داخلی؛ گزینه حفاظت ترمیستور موتور نیز موجود است.
• 3RW44: قابلیت‌هاي گسترده شامل رخداد نگاری، لاگ خطا و پارامترست‌های چندگانه همراه با نرم‌افزار Soft Starter ES.

I/O و پروتکل‌ها:

کنترل محلی و از طریق PLC در مدل‌های منتخب؛ نسخه‌های 3RW44 با PROFIBUS (اختیاری) و پارامتردهی آفلاین/آنلاین با Soft Starter ES پشتیبانی می‌شوند.

درجه حفاظت/ابعاد:

طراحی فشرده برای تابلو؛ فن‌های کمکی برای برخی سایزهای 3RW40 جهت افزایش فرکانس قطع‌ و وصل ارائه می‌شوند. ابعاد و پوشش ترمینال‌ها و کیت‌ها در اکسسوری‌ها آمده است.

نرم‌افزار و مهندسی:

Soft Starter ES و خانواده SIRIUS ES امکان پارامتردهی، مانیتورینگ، Trace و مستندسازی مطابق EN ISO 7200 را فراهم می‌کنند؛ نسخه‌های Basic/Standard/Premium با قابلیت‌های افزایشی عرضه می‌شوند.

قیود شبکه/توان راکتیو:

عدم استفاده از خازن جبران‌ساز در مسیر موتور بین سافت استارتر و موتور و عدم بهره‌برداری موازی PFC در حین استارت/ramp down توصیه شده است. برای جلوگیری از افت ولتاژ غیرمجاز، منبع تغذیه ترانسفورماتور باید مناسب انتخاب شود.

سری‌ها و زیرشاخه‌ها: 3RW30 / 3RW40 / 3RW44

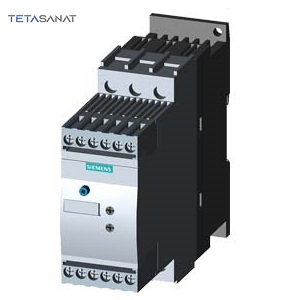

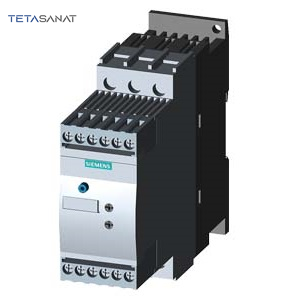

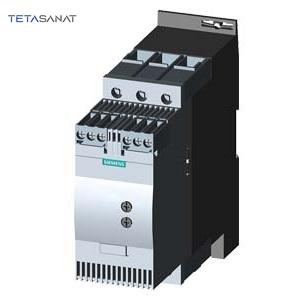

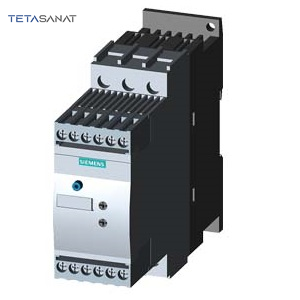

 3RW30 — کاربردهای استاندارد

• ولتاژ بهره‌برداری 200…480V، تا 75Hp@460V.
• کنترل دو‌فاز، ولتاژ شروع 40…100%، زمان 0…
• بای‌پس داخلی، ابعاد فشرده؛ مناسب پمپ‌ها، نوار نقاله و پرس‌های سبک.

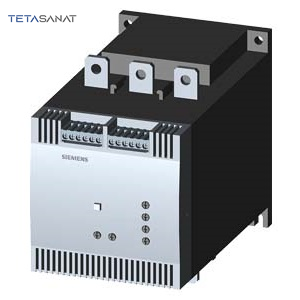

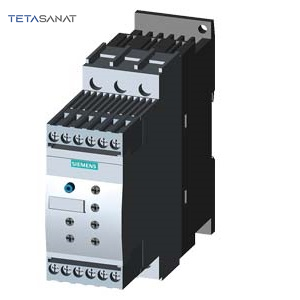

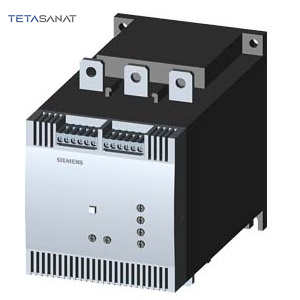

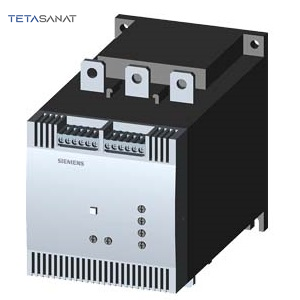

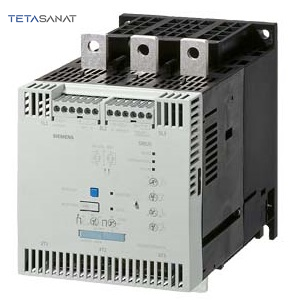

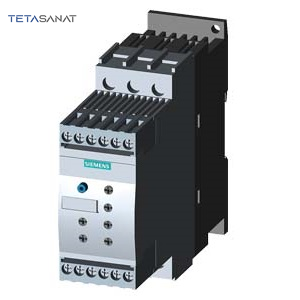

 3RW40 —با حفاظت و محدودیت جریان

• تا 300Hp@460V و تا 385A؛ گزینه 400…600V نیز موجود است.
• اضافه‌بار داخلی، حفاظت ذاتی دستگاه، محدودکننده جریان قابل‌تنظیم.
• گزینه حفاظت ترمیستور موتور، ATEX EEx e برای سایزهای S0…
• الگوهای تنظیم نمونه برای کلاس 10/20 منتشر شده است.

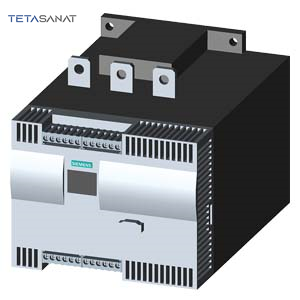

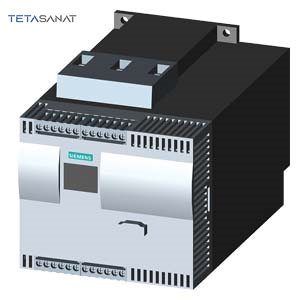

3RW44 — High-Feature با کنترل گشتاور و ترمز

• تا 900Hp@460V (خطی) و 1600Hp@460V (حالت مثلث).
• کنترل گشتاور/ترمز DC/پروفایل‌های پمپ، پارامترست‌های چندگانه.
• نمایشگر گرافیکی چندخطی با نور پس‌زمینه و کلیدهای چهارگانه.
• ادغام با Soft Starter ES برای پارامتردهی، Trace و تشخیص پیشرفته.

کاربردهای صنعتی پیشنهادی

پمپ‌های سانتریفیوژ، فن/بلوئر، کمپرسور اسکرو و پیستونی، نوار نقاله، سیستم‌های آب‌رسانی، ماشین‌ابزار سبک، همزن/میکسر، سانتریفیوژ، سیستم‌های تبرید صنعتی. نمونه تنظیمات کلاس 10 برای پمپ/فن شامل ولتاژ شروع 40–60% و زمان 10s با حد جریان 4–5×IM است. برای همزن/سانتریفیوژ سنگین، کلاس 20 و زمان 20s با حد جریان 4×IM توصیه شده است.

راهنمای خرید سافت استارتر SIEMENS :

شما برای خرید از تتا صنعت نمایندگی سافت استارتر SIEMENS به موارد زیر باید توجه کنید.

1. ولتاژ/فرکانس شبکه و توان موتور: تعیین Ue (مثلاً سه‌فاز 400V/50Hz) و HP/kW موتور. بررسی محدوده ولتاژ و جریان نامی دستگاه.
2. شرایط راه‌اندازی (اینرسی/گشتاور): برای کلاس 10 (نرمال) یا کلاس 20 (سنگین)، از Win-Soft Starter جهت سایزبندی دقیق استفاده کنید.
3. تکرار استارت و S4: در دفعات قطع‌ووصل بالا، استفاده از PTC موتور و فن کمکی (جایی‌که ارائه شده) بررسی شود.
4. حفاظت‌ها:
   • 3RW40: اضافه‌بار داخلی و ترمیستور.
   • 3RW44: قابلیت‌های حفاظت/تشخیص پیشرفته و رخدادنگاری.
5. I/O و یکپارچه‌سازی: نیاز به Reset از راه دور، ماژول‌های کمکی، و ارتباط PROFIBUS در 3RW44.
6. تابلو و محیط نصب: درجه حفاظت، پوشش ترمینال‌ها، کیت‌های ترمینال/فن و الزامات EMC. پرهیز از خازن جبران‌ساز در مسیر موتور در زمان استارت/استاپ.
7. مد نرم‌افزاری: کنترل گشتاور، ترمز DC و پروفایل پمپ در 3RW44 برای جلوگیری از ضربه هیدرولیکی.

لیست قیمت خرید سافت استارتر SIEMENS و عوامل اثرگذار :

قیمت خرید « سافت استارتر SIEMENS » تابع جریان نامی، ولتاژ کاری، کلاس حفاظتی، امکانات نرم‌افزاری/ارتباطی و اکسسوری‌ها است. اختلاف قیمت قابل‌توجهی میان 3RW30، 3RW40 و 3RW44 وجود دارد و در 3RW44 ظرفیت‌های بالا و امکانات کنترل گشتاور/ترمز عامل اصلی افزایش قیمت است. برای دریافت «قیمت خرید سافت استارتر زیمنس ( SIEMENS )» و «لیست قیمت خرید سافت استارتر SIEMENS»، با نمایندگی سافت استارتر SIEMENS ، تتا صنعت 02191091022 تماس بگیرید یا در واتساپ/تلگرام 09922629425 پیام دهید. (خرید عمده و «فروش سافت استارتر زیمنس» نیز پشتیبانی می‌شود.)

جمع‌بندی تخصصی

برای کاربردهای استاندارد با نیاز حفاظت پایه، 3RW40 نسبت به 3RW30 ارجح است؛ محدودیت جریان و اضافه‌بار داخلی، راه‌اندازی مطمئن‌تری ایجاد می‌کند. برای سامانه‌های پمپی و فرآیندهای حساس به ضربه، 3RW44 با کنترل گشتاور و پروفایل‌های پمپ، کیفیت توقف/راه‌اندازی را بالا می‌برد. در توان‌های بالا یا شبکه‌های حساس، 3RW44 حالت مثلث انتخاب اقتصادی-فنی قوی است. انتخاب نهایی با شبیه‌سازی حرارتی و بررسی کلاس راه‌اندازی انجام شود.

برای دریافت قیمت و مشاوره فنی با نمایندگی سافت استارتر SIEMENS تماس بگیرید: 02191091022
