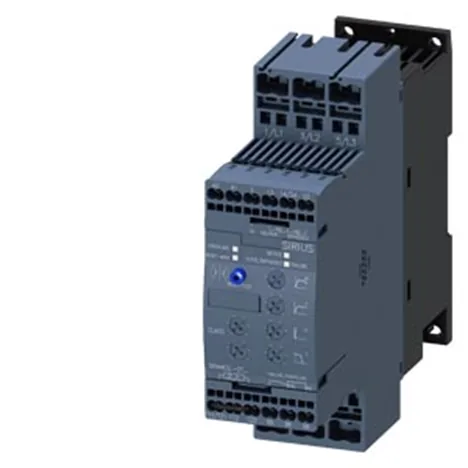

سافت استارتر زیمنس سری ‎3RW40
مقدمه
 سافت استارتر SIEMENS 3RW40 برای راه‌اندازی و توقف نرم موتورهای القایی سه‌فاز در کاربردهای عمومی طراحی شده است. این خانواده با کنترل دو‌فاز، بای‌پس داخلی، محدودسازی جریان قابل‌تنظیم و حفاظت حرارتی موتور ترکیبی از سادگی راه‌اندازی و حفاظت یکپارچه را ارائه می‌دهد. در مقایسه با راه‌اندازی ستاره–مثلث، 3RW40 پیک‌های جریان و گشتاور را کاهش می‌دهد، افت ولتاژ شبکه را کم می‌کند و تنش مکانیکی کوپلینگ و تجهیزات را پایین می‌آورد. قابلیت‌های کلیدی شامل رمپ ولتاژ، محدودسازی جریان با تشخیص تکمیل شتاب‌گیری (Ramp-up detection) و Soft Stop است.
نکته: 3RW40 با بستن کنتاکت‌های بای‌پس پس از رسیدن به سرعت نامی، تلفات تریستور را حذف و گرمای تابشی تابلو را کاهش می‌دهد (خودبای‌پس).

مشخصات فنی سافت استارتر زیمنس سری 3RW40

بازه ولتاژ کاری (Ue): نسخه‌های 200…480V و 400…600V در مدل‌های مختلف موجود است.
جریان نامی و توان موتور: از حدود 11A تا 385A (تا 300HP@460V) با توجه به سایز دستگاه (S0…S12).
کنترل دو‌فاز با ترانس‌های جریان داخلی برای پایش پیوسته جریان موتور.
توابع استارت: رمپ ولتاژ و محدودسازی جریان اولویت‌دار؛ در رسیدن به حد جریان تنظیمی، رمپ قطع و شروع با جریان محدود ادامه می‌یابد تا راه‌اندازی تکمیل شود.
تشخیص تکمیل شتاب‌گیری (Ramp-up detection): با تشخیص راه افتادن موتور، ولتاژ به 100% می‌رسد و بای‌پس داخلی عمل می‌کند.
توقف نرم (Soft Stop): کاهش تدریجی ولتاژ برای توقف بدون ضربه در بارهای کم اینرسی/گشتاور مقاومتی بالا.
حفاظت حرارتی موتور (الکترونیکی): تنظیم Ie و کلاس تریپ ‎10/15/20‎ بر پایه ‎IEC 60947‎؛ امکان غیرفعالسازی (CLASS=OFF) در صورت نیاز.
ترمیستور موتور (اختیاری در برخی مدل‌ها): ورودی PTC/Klixon با برداشتن جامپر و سیم‌بندی پایانه‌های T11/T21-T12/T22.
حفاظت ذاتی دستگاه (Inherent): جلوگیری از داغی تریستور/هیت‌سینک و قفل زمانی پس از اضافه‌بار تا خنک‌شدن (حداقل 30s).
خروجی‌ها:

13/14 = ON/RUN (قابل تغییر از ON به RUN با دکمه‌ها)؛
23/24 = BYPASSED (اعلام راه‌اندازی موفق و بستن بای‌پس)؛
95/96/98 = OVERLOAD/FAILURE (گروه آلارم).

سازگاری الکترومغناطیسی: طبق EN/IEC 60947-4-2 (محیط A).
استانداردهای محیط‌های انفجاری: اندازه‌های S0 تا S3 برای موتورهای Ex e (EEx e) مناسب‌اند؛ خود دستگاه باید داخل تابلو IP4x نصب شود. Auto Reset در نواحی Hazardous مجاز نیست.

معرفی کلی سافت استارتر ‎SIEMENS 3RW40‎
3RW40 در حوزه «کاربردهای استاندارد» جای می‌گیرد و نسبت به 3RW30، علاوه بر رمپ ولتاژ، محدودسازی جریان قابل‌تنظیم، حفاظت ذاتی و Soft Stop را اضافه می‌کند. راه‌اندازی پیوسته، کاهش ضربه مکانیکی و ساده‌سازی سیم‌بندی با بای‌پس داخلی، سه مزیت عملیاتی اصلی هستند که در طیف وسیعی از فرآیندهای صنعتی (پمپ‌ها، فن‌ها، نوارنقاله‌ها، میکسرها، کمپرسورها…) برتری ایجاد می‌کنند.

جدول مقایسه‌ای مدل‌های متداول 3RW40
توان‌ها/جریان‌های زیر بر پایه کاتالوگ سافت استارتر SIEMENS 3RW40 آورده شده و برای 460V هستند؛

جریان نامی50°C (A)
توان @460V (HP)
ولتاژ نامی (نسخه)
کد دستگاه

11
7.5
200–480V / 400–600V (گونه‌ها)
3RW40 24

23
15
200–480V / 400–600V
3RW40 26

29
20
200–480V / 400–600V
3RW40 27

34
25
200–480V / 400–600V
3RW40 28

42
30
200–480V / 400–600V
3RW40 36

58
40
200–480V / 400–600V
3RW40 37

62
40–60
200–480V / 400–600V
3RW40 38

73
50–60
200–480V / 400–600V
3RW40 46

98
75
200–480V / 400–600V
3RW40 47

117
75–100
200–460V / 400–600V
3RW40 55

385
300–400
200–460V / 400–600V
3RW40 76

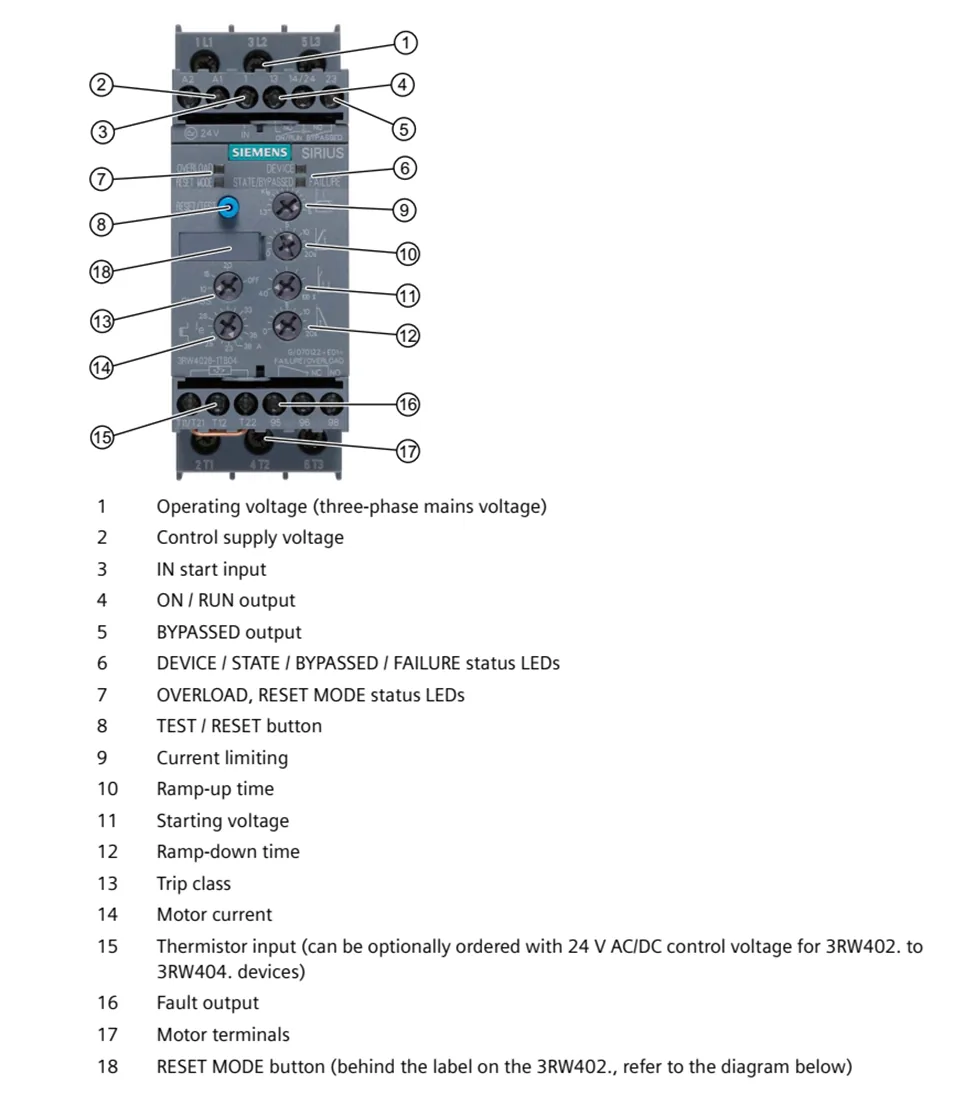

جدول ارتباط ترمینال‌ها و سیگنال‌ها سافت استارتر SIEMENS 3RW40

نقش
توضیح
ترمینال

تغذیه کنترلی
24VDC/AC یا 110–230VAC بسته به نسخه
A1/A2

ورودی استارت
سطح سیگنال هم‌پتانسیل با A1/A2؛ با حذف سیگنال، در صورت تنظیم، Soft Stop اجرا می‌شود.
1 (IN)

ON/RUN
پیش‌فرض ON؛ قابل تبدیل به RUN با دکمه‌ها.
13/14

BYPASSED
پس از تشخیص راه‌اندازی موفق، کنتاکت می‌بندد.
23/24

FAILURE/OVERLOAD
آلارم گروهی قطع/اشتباه/اورلود.
95/96/98

ورودی ترمیستور
انتخاب PTC/Klixon پس از برداشتن جامپر.
T11/T21-T12/T22

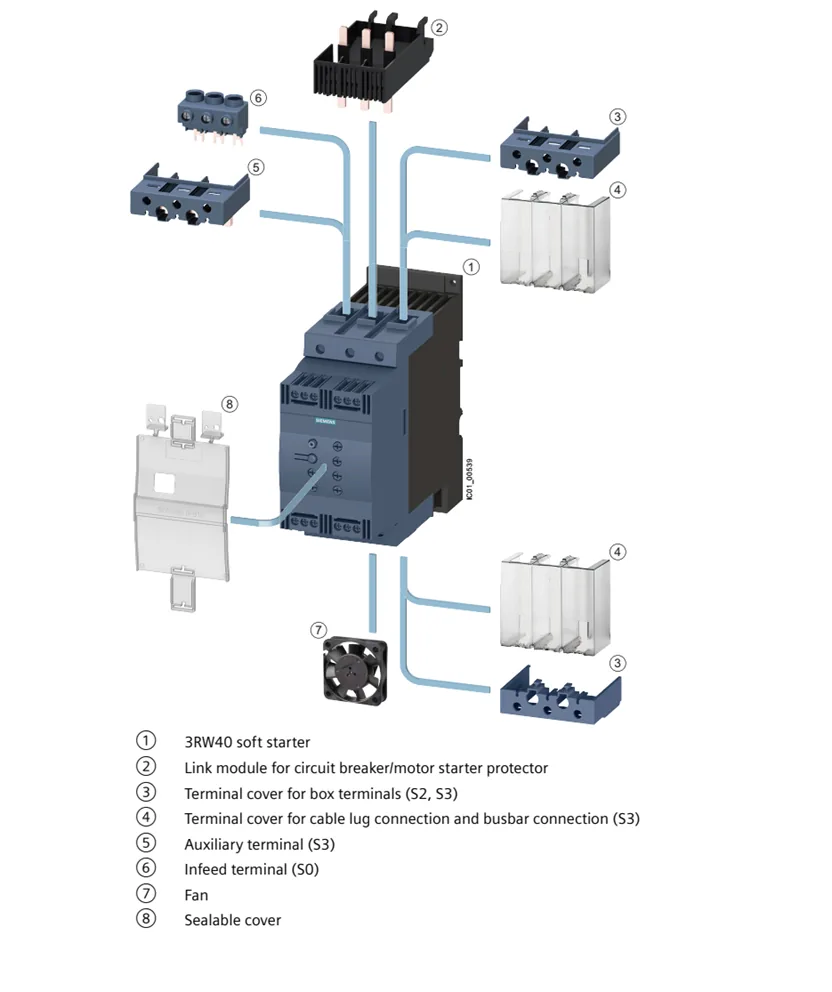

اجزای سافت استارتر زیمنس سری 3WR40


کاربردهای صنعتی سافت استارتر زیمنس سری ‎3RW40‎

پمپ‌ها و شبکه لوله‌کشی: حذف ضربه فشاری در استارت/استاپ، افزایش طول عمر آب‌بندی‌ها.
نوارنقاله و رولرکانوایر: راه‌اندازی نرم، کاهش ضربه به گیربکس و رولر.
فن و بلوئر: کاهش تنش تسمه/کوپلینگ در استارت.
همزن/میکسر، اره‌های گرد و نواری: محدودسازی جریان برای اینرسی زیاد.

راهنمای تنظیم و راه‌اندازی

تنظیم ولتاژ شروع (U): هرچه کمتر باشد، گشتاور آغازین کمتر است؛ مقدار باید به‌قدر کافی برای حرکت بی‌پرش تعیین شود.
تنظیم زمان رمپ (t): زمان افزایش از ولتاژ شروع تا ولتاژ شبکه؛ اگر قبل از راه افتادن تمام شود، جریان لحظه‌ای بالا رخ می‌دهد. در 3RW40، محدودسازی جریان اجازه عبور از حد تنظیمی را نمی‌دهد.
Ie (جریان نامی موتور): مطابق پلاک موتور و نوع اتصال/ولتاژ تنظیم شود؛ مبنای مدل حرارتی و محدودسازی جریان است.
CLASS (10/15/20): بر اساس کلاس راه‌اندازی بار تنظیم شود؛ کلاس بالاتر برای راه‌اندازی سنگین‌تر.
xIe (حد جریان): معمولاً 3–4×Ie برای گشتاور کافی توصیه می‌شود؛ در نسخه‌های جدید حداکثر 5× قابل تنظیم است.
Soft Stop: در توقف نرم، رمپ کاهش ولتاژ را با t تعیین کنید؛ برای توقف طبیعی، t=0 بگذارید.

نکته ایمنی: AUTO RESET در کاربردهای پرخطر (Hazardous) مجاز نیست؛ خروجی Fault را در مدار فرمان ادغام کنید تا در خطا، تغذیه قطع شود.

لیست قیمت و راهنمای خرید سافت استارتر SIEMENS ‎3RW40‎
قیمت وابسته به Ie، ولتاژ نامی، اندازه فیزیکی (S0…S12)، وجود ورودی ترمیستور، و ملزومات هماهنگی نوع ‎2‎ است. برای استعلام فوری کاتالوگ و قیمت خرید سافت استارتر SIEMENS 3RW40 و دریافت لیست قیمت خرید سافت استارتر SIEMENS 3RW40  با تتا صنعت — نمایندگی سافت استارتر زیمنس تماس بگیرید: 02191091022 یا پیام در واتس‌اپ/تلگرام 09922629425.

نتیجه‌گیری تخصصی
سری سافت استارتر زیمنس 3RW40 برای گستره وسیعی از کاربردهای عمومی که به شروع/توقف نرم، کاهش جریان راه‌اندازی و حفاظت حرارتی نیاز دارند، انتخاب بهینه است. در صورت راه‌اندازی‌های طولانی‌تر از 20s یا بارهای بسیار سنگین، در همان رنج زیمنس می‌توان به انتخاب سایزبندی بالاتر یا راهکارهای سطح بالاتر (نظیر 3RW44/3RW5) فکر کرد. یکپارچگی محدودسازی جریان، Soft Stop، بای‌پس داخلی باعث سادگی طراحی تابلو و افزایش قابلیت اطمینان می‌شود.
