مقدمه
وقتی صحبت از بهرهوری انرژی در تهویه مطبوع، فنها و پمپهای گردش آب میشود، اینورتر ( درایو ) دانفوس FC101 (VLT HVAC Basic Drive) انتخابی است که بین سادگی، پایداری تعادل ایجاد میکند. برای خرید این درایو باید بدانیم که مطابق با کاتالوگ اینورتر دانفوس FC101 این درایو برای کاربردهای HVAC مهندسی شده است؛ یعنی جایی که کنترل سرعت نرم، عملکرد پایدار در بارهای متغیر، و یکپارچگی ساده اهمیت دارد. ورودی/خروجیهای استاندارد، پورت RS-485 با Modbus RTU و Danfoss FC Profile و نصب ساده، باعث میشود بدون دردسر خاصی به مدار شما اضافه شود. بخشهای این مقاله —همه بر پایه دیتاشیت رسمی اینورتر دانفوس FC101 —نوشته شده است.
مشخصات فنی کامل اینورتر DANFOSS FC101
ورودی برق و توانهای نامی درایو دانفوس FC101
FC101 در سه خانواده ولتاژی ارائه میشود: 3سه فاز200–240V، سه فاز380–480V و سه فاز 525–600V.
I/O کنترلی (محلی و آنالوگ/دیجیتال)
- آنالوگ ورودی (AI): دو ورودی با پشتیبانی از 0–10V و 0/4–20mA برای مرجع سرعت/فشار/…
- آنالوگ خروجی (AO): خروجی سیگنال 0/4–20mA یا دیجیتال برای مانیتورینگ.
- دیجیتال ورودی/خروجی (DI/DO): ورودیهای دیجیتال قابلبرنامهریزی و دو خروجی سالیداستیت 24VDC/40mA برای آلارم/سیگنال.
- رلهها: دو رله قابلبرنامهریزی؛ از طریق شبکه هم قابلکنترل هستند.
شبکه و ارتباطات
- RS-485 داخلی بهصورت استاندارد موجود است (ترمینالهای 68=P+ و 69=N-)
- توصیههای EMC برای کابل فیلدباس (فاصله حداقل 200mm از کابل موتور/مقاومت ترمز، استفاده از کابل شیلددارِ زوج بههمتابیده).
پنل محلی (LCP) و گزینههای نصب
- LCP برای تمام یونیتهای IP20 با شماره سفارش 132B0200 عرضه میشود؛ قابلیت نصب روی درِ تابلو با کابل تا 3m و RS-485 داخلی دارد. کیت IP21/NEMA Type 1 نیز برای ارتقای IP20 در دسترس است.
- درجه حفاظت: نسخههای IP20، IP21 (با کیت) و IP54 موجود است (برای فضای باز مناسب نیستند).
بخش قدرت و EMC
- اتصال R/S/T (L1/L2/L3) به ورودی و U/V/W به موتور انجام شود. استفاده از کابل موتور شیلددار و صفحه جداکننده EMC (decoupling plate) توصیه شده است.
- در برخی سایزها ترمینالهای +DC/−DC روی باس داخلی وجود دارد.
جدول مقایسه اینورتر دانفوس FC101 با سریهای دیگر دانفوس
| سری | فرکانس خروجی | توان | کاربرد |
| VLT Micro Drive FC 51 | VVC+: 0–200Hz | V/f: 0–400Hz | 0/18-22 kW | درایو میکرو عمومی/کامپکت |
| VLT 2800 | 0.2–132Hz (حلقه بسته) 1–1000Hz (حلقه باز) | 0/37-18/5 kW | درایو عمومی کامپکت |
| VLT HVAC Basic Drive FC 101 | 0-400 Hz | 0/25-90 kW | تهویه مطبوع (HVAC) پایه |
| VLT HVAC Drive FC 102 | 0-590 Hz | 1/1-1400 kW | HVAC پیشرفته (سازههای تهویه) |
| VLT AQUA Drive FC 202 | 0-590 Hz | 1/1-1400 kW | پمپها و آب/فاضلاب |
| VLT AutomationDrive FC 301 | 0/2-590Hz | 0/25-75 kW | اتوماسیون عمومی (صنعتی) |
| VLT AutomationDrive FC 302 | از 0/25 تا 75 کیلووات : 0-590 Hz از 90تا 1000 کیلووات:0-590 Hz در حالت کنترلی FLUX: 0-300Hz | 0/25-1400 kW | اتوماسیون پیشرفته (کنترل برداری/سرویسهای افزوده) |
| VLT Decentral FCD 300 | 0/2-132Hz 1-1000Hz | – | دیسنترال IP66/NEMA4X (نصب کنار موتور/روی موتور) |
کاربردهای صنعتی (HVAC)
- فنهای تأمین/اگزاست/برج خنککن با کنترل سرعت پیوسته و قابلیت توقفهای نرم (Coast/Quick/DC/Ramp Stop)
- پمپهای سیرکولاسیون/چیلد واتر با مرجع آنالوگ 0–10V یا 4–20mA و استفاده از خروجی آنالوگ برای فیدبک مانیتورینگ.
- یکپارچهسازی با BMS از طریق RS-485 و تنظیمات پارامترهای سری 8-xx برای پروتکل و آدرسدهی.

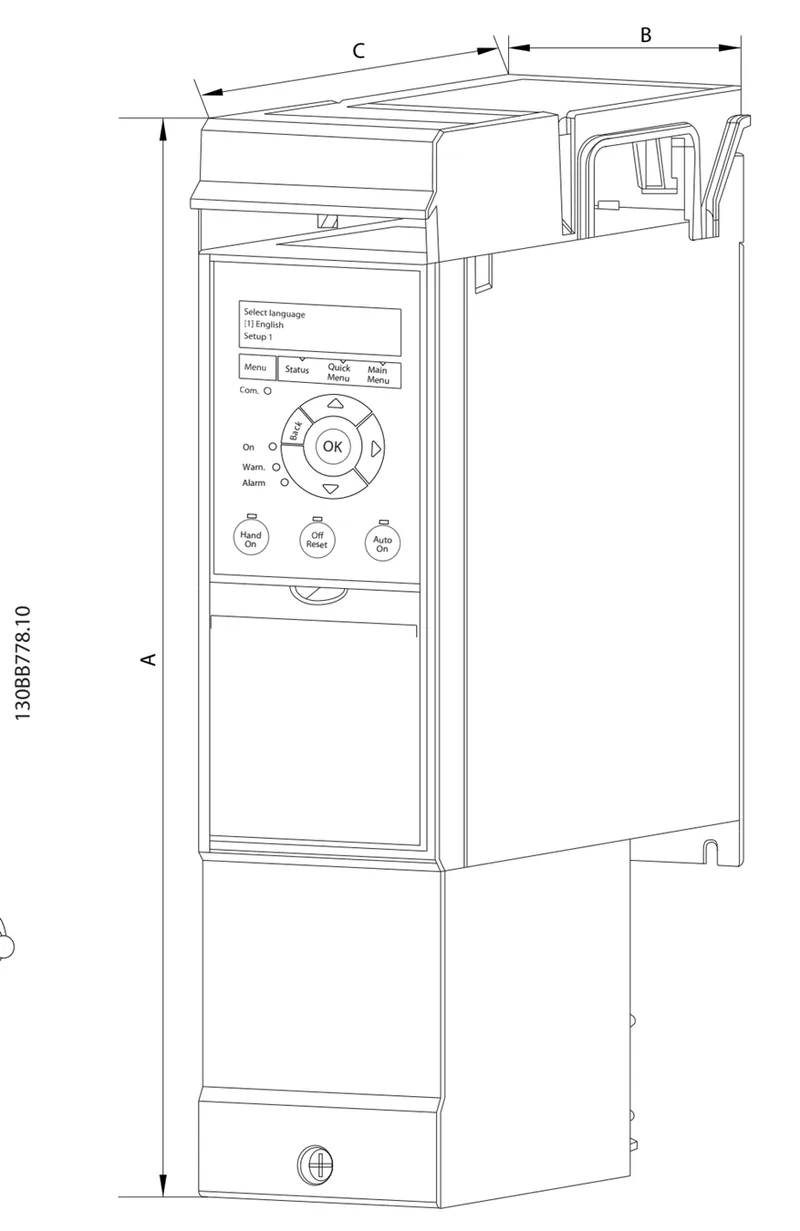

ابعاد و شیوه نصب درایو دانفوس FC101
ابعاد فریمها در جداول 8.1.2–8.1.3 آمده و امکان Side-by-side پیشبینی شده است. برای محیطهای آلوده یا نیاز به حفاظ بیشتر، IP21 Kit یا نسخه IP54 سفارش دهید (عدممناسبت برای فضای باز). در نصب تابلوئیِ LCP، کاتاوت و ضخامت پنل نیز در راهنما آمده است.

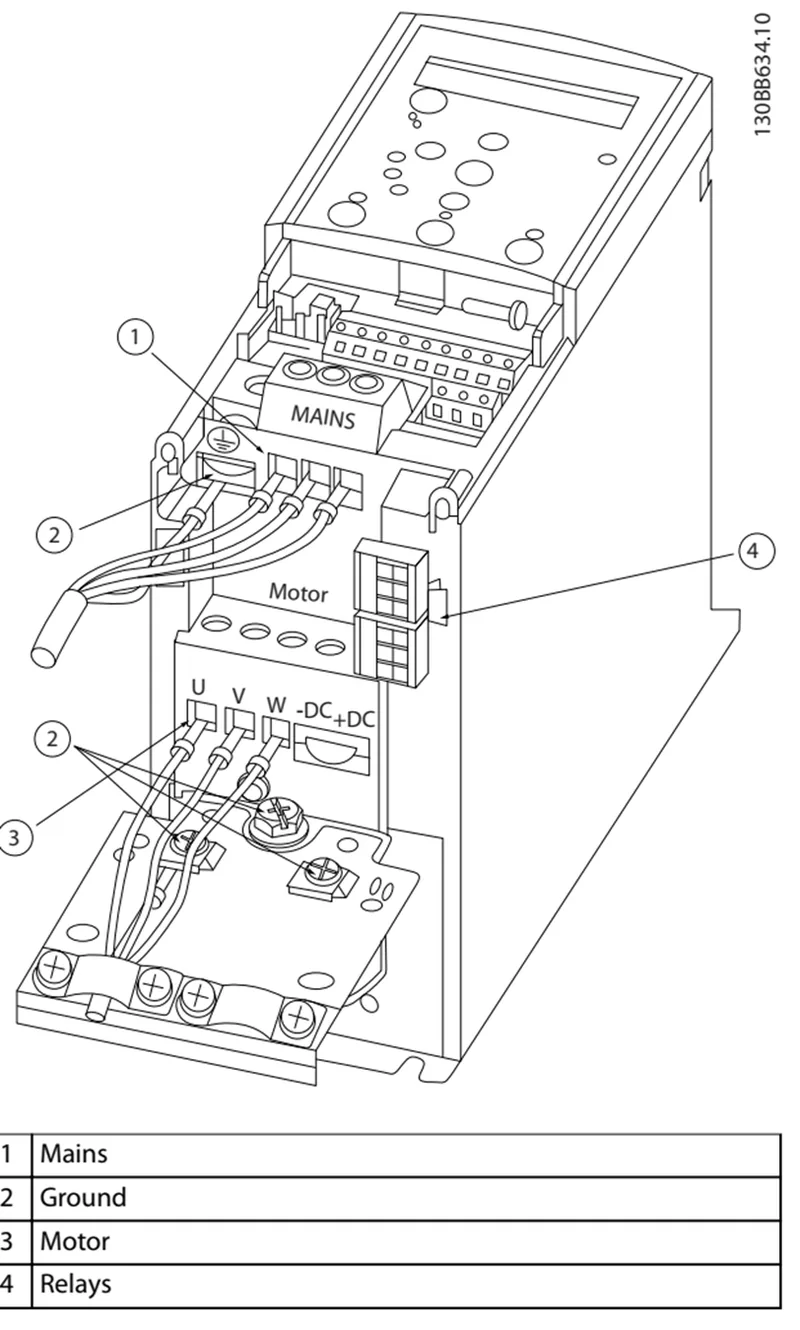

دیاگرام ورودی/خروجیهای قدرت
- ورودی سهفاز به L1/L2/L3 (R/S/T) و خروجی به U/V/W متصل میشود
- ترمینال +DC/−DC روی باس داخلی در برخی سایزها نشان داده شده است (نیازهای خاص/لوازم جانبی).
یادآوری EMC: کابل موتور شیلددار، کوتاه نگه داشتن طول کابل و اتصال صحیح به صفحه جداکننده برای رعایت حدود نشر الزامی است.

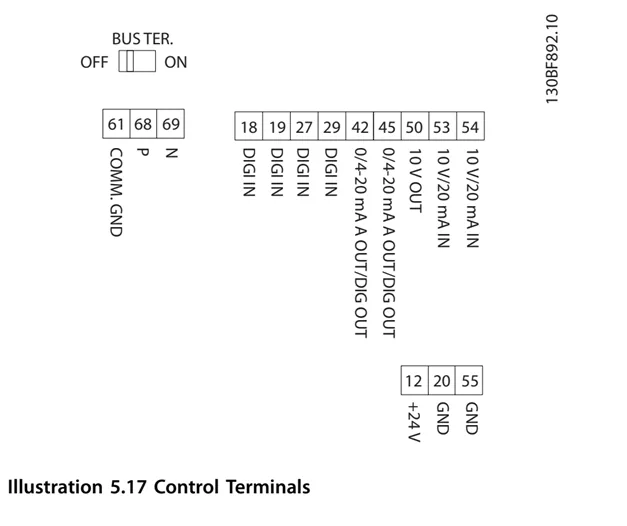

دیاگرام I/O کنترلی و شبکه
- AI: 0–10V یا 0/4–20mA (ترمینالهای 53/54).
- AO: 0/4–20mA برای مانیتورینگ.
- DI/DO: ورودیهای دیجیتال قابل برنامهریزی + دو خروجی سالیداستیت 24V/40mA.
- Relay 1/2: آلارم/Run/… (حتی قابل کنترل از FC Profile روی شبکه).
- RS-485: ترمینالهای 68 (P+) و 69 (N-)، ترمینیشن داخلی (Dip Switch)، پارامترهای 8-30 تا 8-33 برای پروتکل/آدرس/سرعت/Parity.
لیست قیمت
قیمت اینورتر دانفوس FC101 تابع توان/فریم، ولتاژ نامی ورودی تکفاز یا سه فاز، درجه حفاظت (IP20/IP54)، و امکانات سفارشی مثل LCP پنلفرانت است. برای دریافت لیست قیمت بهروز، موجودی و انتخاب دقیق سایز اینورتر دانفوس FC101 ، لطفاً با تتا صنعت 02191091022 نمایندگی رسمی دانفوس در ایران تماس بگیرید یا از طریق واتساپ/تلگرام شرکت پیام دهید.
نتیجهگیری تخصصی
برای فنها و پمپهای تأسیساتی که دنبال کنترل سرعت اقتصادی، نصب ساده و یکپارچگی مستقیم با BMS هستند، مطابق با اظهارات موجود در کاتالوگ ، درایو ( اینورتر ) دانفوس FC101 انتخابی مطمئن است. وجود RS-485 داخلی با Modbus RTU و FC Profile، I/O کامل (AI/AO/DI/DO/Relay)، و گزینههای IP20/IP21/IP54، این درایو را به استاندارد طلایی پروژههای HVAC تبدیل کرده است. اگر پروژه شما به فیلدباسهای وسیعتر یا توابع تخصصی پمپ/فن نیاز دارد، یک پله بالاتر به FC102/FC302 فکر کنید؛ اما برای اکثریت سناریوهای تهویه، اینورتر DANFOSS FC101 همان چیزی است که بهخوبی کار میکند و هزینه نگهداری پایینی دارد.
راهنمای خرید و دریافت کاتالوگ و لیست قیمت اینورتر دانفوس FC101
برای خرید، دریافت قیمت بهروز و انتخاب سایز مناسب اینورتر دانفوس FC101 بر مبنای توان/ولتاژ/شرایط محیطی ، با تتا صنعت 02191091022 تماس بگیرید یا از طریق واتساپ/تلگرام پیام دهید.
پرسشهای متداول
❓ آیا FC101 بهصورت استاندارد RS-485 دارد؟
بله؛ **RS-485 داخلی** با ترمینالهای **68/69** و پارامترهای **8-30 تا 8-33** برای پروتکل، آدرس و سرعت.
❓ ورودی آنالوگ چه سیگنالهایی را میپذیرد؟
**0–10 V** و **0/4–20 mA**؛ برای **دو کانال AI**.
❓ چند رلهٔ قابلبرنامهریزی دارد؟
**دو رله**؛ حتی از طریق شبکه و **FC Profile** قابل تحریک هستند.
❓ آیا LCP جداشونده است؟ میشود روی درِ تابلو نصب کرد؟
بله؛ برای **IP20** یک **LCP مشترک (132B0200)** وجود دارد؛ نصب **پنلفرانت** با کابل تا **3 m** پشتیبانی میشود.
❓ IP دستگاه چیست؟
**IP20** (استاندارد)، ارتقا به **IP21** با کیت، و نسخهٔ **IP54** قابل سفارش است (برای فضای باز مناسب نیست).
