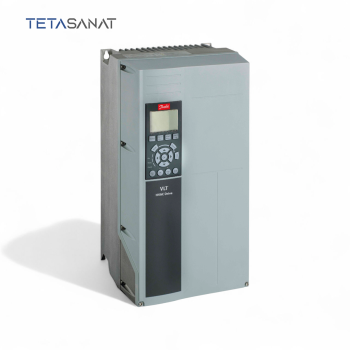

اینورتر دانفوس FC202 | راهنمای جامع درایو دانفوس FC202

مقدمه

اگر با پمپ‌های سانتریفیوژ، بوسترست‌ها یا ایستگاه‌های پمپاژ سروکار دارید، اینورتر ( درایو ) دانفوس FC202 (VLT® AQUA Drive) همان درایوی است که برای کاهش هزینه انرژی، افزایش پایداری فرایند و ساده‌سازی راه‌اندازی لازم دارید. این محصول به‌طور اختصاصی برای صنعت آب، فاضلاب و آبیاری طراحی شده و مجموعه‌ای از توابع کاربردی مخصوص پمپ‌ها مثل Pipe Fill، Sleep Mode، Low-Flow Detection، Check Valve Protection، Deragging و کنترل آبشاری (Cascade) را به‌صورت استاندارد یا آپشن ارائه می‌کند . از منظر استقرار در سامانه‌های کنترلی، FC202 علاوه بر SmartStart و منوی سریع Water & Pumps، به شبکه RS-485 با پروتکل‌های FC و Modbus RTU مجهز است و مشخصات سیم‌بندی و توپولوژی آن به‌صورت کامل مستند شده است .

در این مقاله، راهنمایی جامع برای خرید و دریافت لیست قیمت به صورت  کاملاً کاربردی و منطبق بر کاتالوگ اینورتر دانفوس FC202 ارائه می‌شود؛ از مشخصات فنی تا نقشه ترمینال‌ها، I/O کنترلی، گزینه‌های جانبی و نکات نصب.

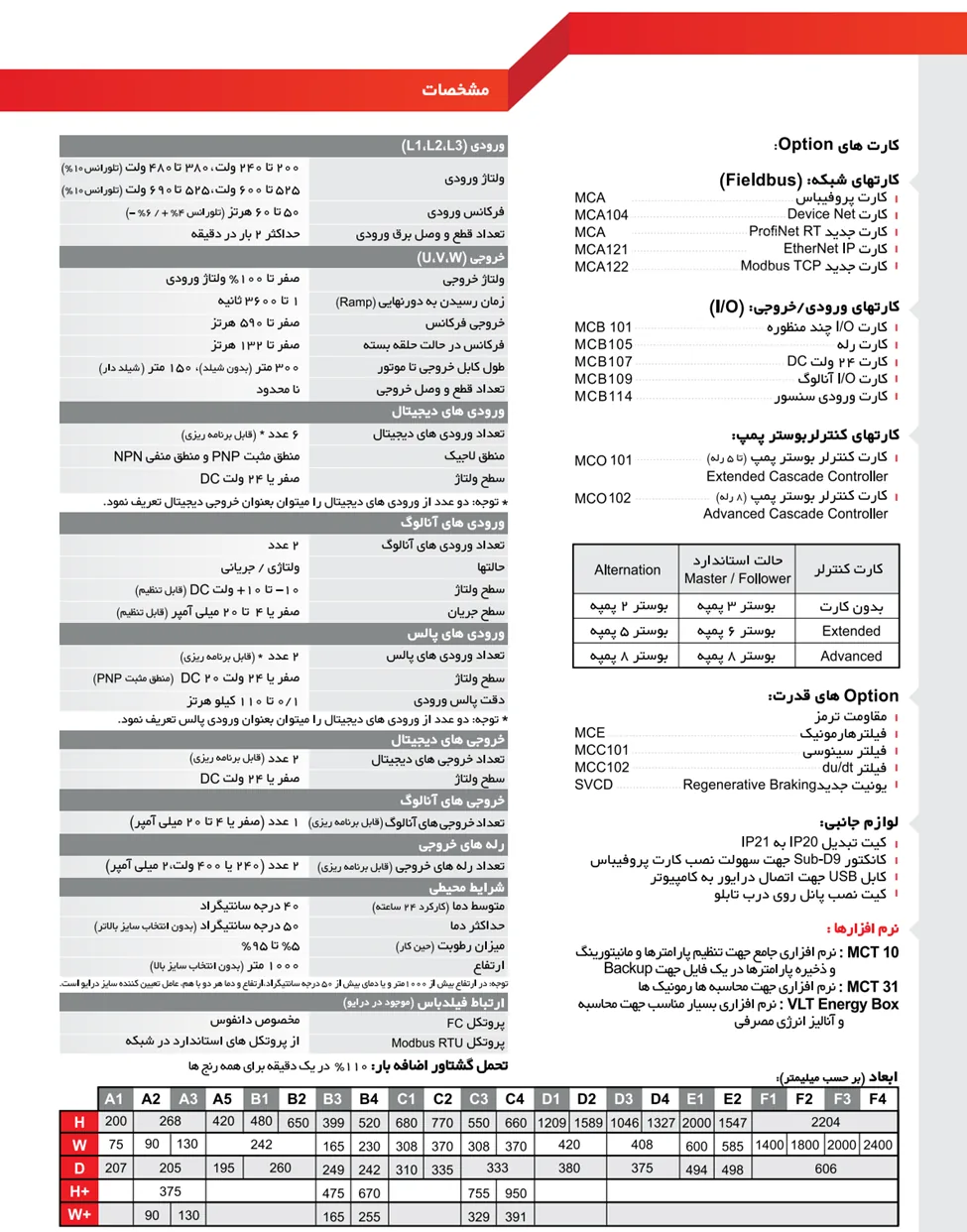

مشخصات فنی کامل اینورتر DANFOSS FC202

تغذیه و خروجی موتور درایو دانفوس FC202

• • ولتاژهای ورودی استاندارد:
    سه فاز 200–240 V AC، سه فاز200–240 V AC، تکفاز380–480 V AC، سه فاز380–480 V AC، و سه فاز525–600 V AC (همچنین رنج‌های 525–690 V
  • توان: از 1.1کیلووات تا 1.4 مگا وات
  • ساختار داخلی و عملکرد: یکسو‌ساز → باس DC با راکتور و خازن‌ها → اینورتر PWM (VVC+)؛ چاپر ترمز و مقاومت دینامیکی بیرونی به‌عنوان آپشن پشتیبانی می‌شود .

• ترمینال‌های قدرت و DC/Brake: ورودی سه‌فاز L1/L2/L3 خروجی موتور U/V/W باس DC DC−/DC+  و چاپر ترمز R−/R+ (81/82) طبق نقشه‌های فصل 8 دیتا شیت اینورتر  FC202مشخص شده‌اند .
• اتصال موتور: امکان ستاره/مثلث

دامنه فرکانس/کنترل و بهینه‌سازی انرژی

• کنترل‌ها: V/f، وکتور ولتاژ (VVC+) با اندازه‌گیری جریان هر سه فاز؛ PID داخلی برای لوپ فشار/دبی/سطح در حالت Closed-Loop با امکانات مرجع/فیدبک پیشرفته و فیلتر نرم افزاری .
• AEO (Automatic Energy Optimization): کاهش ولتاژ در بارهای سبک و کمینه‌سازی جریان برای راندمان و دمای پایین موتور .
• Sleep Mode، Pipe Fill، Low-Flow/No-Flow و Check Valve Ramp: ویژگی‌های خاص پمپ برای جلوگیری از ضربه ، خاموشی بهینه در بی‌باری و راه‌اندازی نرم خطوط .

حفاظت‌ها و قابلیت اطمینان

• حفاظت اتصال‌کوتاه و اضافه‌ولتاژ/جریان/دما، تشخیص فاز گم‌شده موتور و عدم‌تعادل شبکه، ETR به‌عنوان رله حرارتی الکترونیکی، Auto Derating برحسب دما/فرکانس سوئیچینگ .
• قابلیت تداوم کار در افت/نوسان ولتاژ ورودی و Auto Restart/Flying Start برای هم‌فازشدن با موتورِ در حال چرخش .
• STO (Safe Torque Off): ایمن‌سازی قطع گشتاور در شرایط اضطراری .

I/O و شبکه

• RS-485 داخلی با FC Protocol و Modbus RTU

شرایط محیطی، نویز و EMC

• شرایط محیطی و IP، تست‌های EMC و نتایج آن، و راهکارهای ایمن‌سازی نویز/ارت، دفترچه راهنمای اینورتر دانفوس FC202 تشریح شده است؛ همچنین کیت IP21/NEMA Type 1 و ملحقات نصب LCP/براکت‌ها در دسترس است .

جدول مقایسه اینورتر دانفوس FC202 با سری‌های دیگر DANFOSS

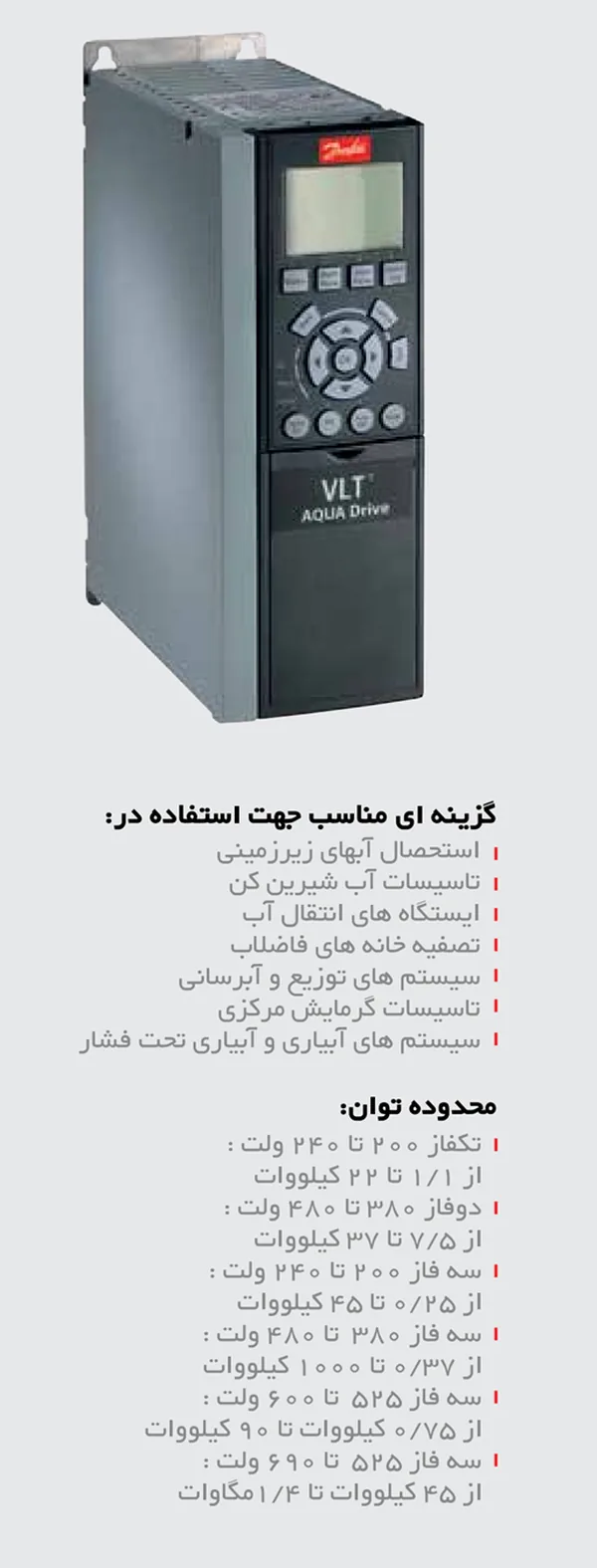

کاربردهای صنعتی نمونه

• بوسترست شهری/صنعتی
• چاه عمیق و پمپ‌های مستغرق
• شبکه توزیع آب و آبیاری

نحوه پلاک‌خوانی و تفسیر نام‌کُد

کد سفارشی FC202 شامل شناسه‌های ولتاژ/جریان/توان، نوع فریم، سطح IP و گزینه‌های کارت‌های ارتباطی/ایمنی/فیلتر است. بخش «Type code and Selection»  در دفترچه راهنمای اینورتر دانفوس  FC202راهنمای سفارش و انتخاب آپشن‌ها را ارائه می‌کند (از جمله انتخاب مقاومت ترمز و فیلترهای dU/dt، سینوسی و هارمونیک) .

دیاگرام ورودی/خروجی‌های قدرت

• ورودی سه‌فاز R/S/T ≡ L1/L2/L3 (91/92/93)
• خروجی موتور U/V/W (96/97/98)
• باس DC: DC+/DC− (89/88)
• چاپر ترمز: BR/+BR−

اجزا و کیت‌های اختیاری

• فیلتـرها: dU/dt، سینوسی، Common-Mode و هارمونیک برای موتور/شبکه؛ انتخاب صحیح با توجه به طول کابل، عایق موتور و الزامات EMC انجام می‌شود .
• کارت‌ها و کنترلر توسعه‌یافته (MCO-101/102)، کیت IP21/NEMA Type 1 برای تغییر درجه حفاظت، و Remote Mounting Kit برای جابه‌جایی LCP در درب تابلو یا محوطه‌های با محدودیت دسترسی .

لیست قیمت

قیمت اینورتر دانفوس FC202 به عوامل زیر بستگی دارد: توان نامی (kW/HP)، ولتاژ/فاز، سطح IP و فریم، وجود فیلتر داخلی/کارت‌های ارتباطی، چاپر ترمز و طول کابل موتور. برای دریافت لیست قیمت به‌روز و شرایط فروش، با «تتا صنعت» 02191091022 (تماس/واتساپ/تلگرام) ارتباط بگیرید.

عبارت‌های «خرید اینورتر دانفوس FC202» و «فروش درایو DANFOSS FC202» را هنگام تماس اعلام کنید تا مشاوره فنی و استعلام قیمت سریع‌تر انجام شود.

نتیجه‌گیری تخصصی

بر طبق اطلاعات ثبت شده در کاتالوگ ، اینورتر DANFOSS FC202 با تمرکز بر نیازهای واقعی پمپ—از حفاظت‌های هیدرولیکی (Pipe Fill، Check Valve Ramp) تا هوشمندی‌های کنترلی (Sleep، Low-Flow، SLC، Cascade)—راه‌حلی بهینه برای بارِ VT است. ادغام AEO، کنترل‌های PID داخلی، گزینه‌های کامل RS-485 و ملحقات EMC باعث می‌شود پیاده‌سازی آن در ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و شبکه‌های آبیاری ساده و مقیاس‌پذیر باشد. نقشه ترمینال‌های روشن و مستندات دقیق، خطای نصب را کم کرده و زمان راه‌اندازی را کوتاه می‌کند .

دریافت کاتالوگ و لیست قیمت اینورتر دانفوس FC202

برای خرید اینورتر دانفوس FC202، دریافت کاتالوگ اینورتر دانفوس FC202 و مشاوره انتخاب/سایزبندی، همین حالا با تتا صنعت 02191091022 تماس بگیرید یا پیام واتساپی/تلگرامی ارسال کنید. استعلام قیمت اینورتر دانفوس FC202 در سریع‌ترین زمان انجام می‌شود.

دفترچه راهنما و دیتاشیت اینورتر دانفوس FC202
