فروش اینورتر دانفوس FC51 | معرفی جامع درایو دانفوس FC51
مقدمه

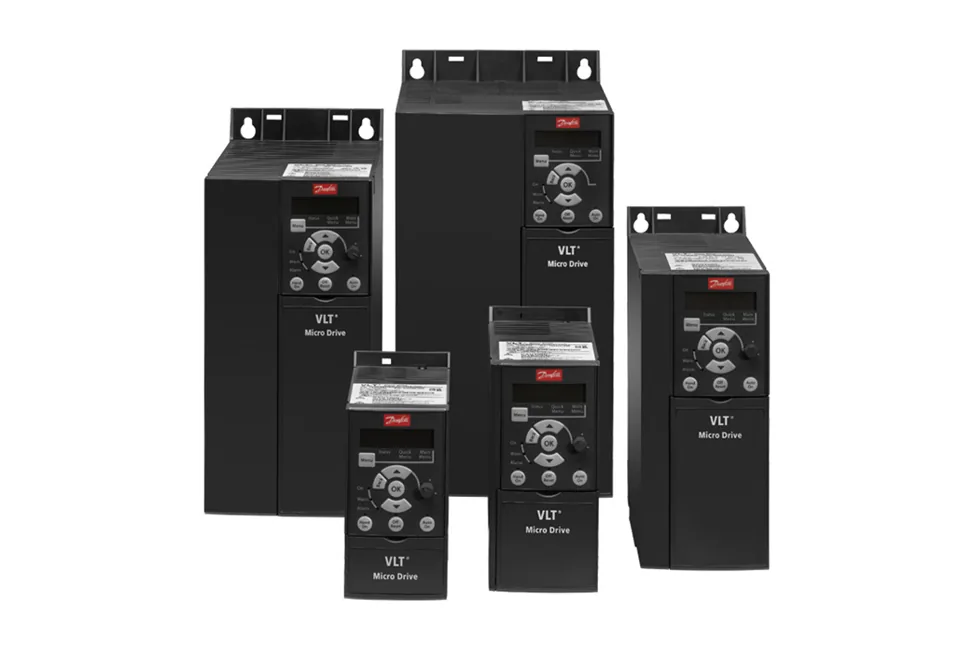

اینورتر ( درایو ) دانفوس FC51 یک درایو چندمنظوره و جمعوجور با قیمت مناسب برای کاربردهای عمومی است که در توانهای تا 22 kW عرضه میشود و مطابق با کاتالوگ اینورتر دانفوس FC51 ، بهصورت تکفاز 200–240 V یا سهفاز 200–240/380–480 V کار میکند. خروجی در حالت v/f تا 400 Hz و در حالت VVC+ (سنسورلسوکتور) تا 200 Hz در دسترس است؛درایو با 5 DI قابلبرنامهریزی، 2 AI (ولتاژی/جریانی)، 1 AO، 1 رلهی قابلبرنامهریزی و RS-485/Modbus RTU یک درایو کامل برای اتوماسیون فراهم میکند.
مشخصات فنی کامل اینورتر DANFOSS FC 51
بنابر اطلاعات داده شده در دفترچه راهنما و کاتالوگ اینورتر دانفوس FC51 اطلاعات زیر استخراج میشود :
1) ورودی/خروجی قدرت و عملکرد موتور
- ورودی (L1/L, L2, L3/N): 200–240 V ±10% و 380–480 V ±10%، 50/60 Hz؛ توازن موقت فازها ≤3%؛ λ_nom ≥0.4 و cosφ >0.98. محدودیت وصلِ مجدد: حداکثر 2 بار در دقیقه.
- خروجی (U, V, W): ولتاژ 0–ولتاژ ورودی؛ فرکانس 0–200 Hz در VVC+ و 0–400 Hz در v/f؛ طول کابل موتور (نصب EMC صحیح): شیلددار تا 15 m و غیرشیلد تا 50 m.
- Rampهای زمانی ( برای ترمز و شتابگیری ): 0.05–3600 s.
2) I/O کنترلی و شبکه در درایو دانفوس FC51
- DI: پنج ورودی دیجیتال قابلبرنامهریزی (PNP/NPN)، ترمینالهای 18, 19, 27, 29, 33؛ ولتاژ 0–24 VDC؛ فرکانس پالس در ترمینال 33 تا 5 kHz.
- AI: دو ورودی آنالوگ
- AO: یک خروجی آنالوگ روی ترمینال 42 با 0/4–20 mA، بار تا 500 Ω.
- خروجی رله: کنتاکت 01–02 (NO) / 01–03 (NC)؛ بار مقاوم AC تا 250 VAC, 2 A؛ DC تا 30 VDC, 2 A.
- تغذیه 24 V برای سنسورها: ترمینال 12 با 200 mA.
- RS-485/Modbus RTU داخلی: ترمینال 68 (P/TX+/RX+) و 69 (N/TX-/RX-)؛ ترمینال 61 مشترک؛ ایزوله از مدار قدرت. (ترمینیتور روی بورد قابلسوییچ است.)
3) ترمینالهای قدرت و ترمز
- ورودیها: R/S/T≡L1/L2/L3 (برای تکفاز فقط L و N). خروجیها: U/V/W به موتور. DC-Link/ترمز: پایانههای UDC− و UDC/BR+؛ برای load sharing: UDC− ↔ UDC/BR+؛ برای brake: BR− ↔ UDC/BR+. ولتاژ DC لینک تا 850 VDC؛ حفاظت اتصالکوتاه DC وجود ندارد. قابلیت ترمز برای فریم M1 موجود نیست.
4) محیط، EMC، درجه حفاظت
- کلاس حفاظت بدنه: IP20 (کیتهای IP21 و NEMA Type 1 بهصورت آپشن).
- دما و ارتفاع: کارکرد نامی تا 40 °C؛ با دیریتینگ تا 50 °C (توصیه: میانگین 24ساعته 5 °C کمتر از حداکثر). بدون دیریتینگ تا 1000 متر؛ تا 3000 متر ارتفاع از سطح دریا با دیریتینگ (کاهش جریان 1% بهازای هر 100 m بالای 1000 m یا کاهش Tmax بهازای 1 °C در هر 200 m).
- استانداردهای EMC (انتشار/ایمنی): EN 61800-3 و خانوادهی EN 61000-6-x/-4-x.
جدول مقایسه اینورتر دانفوس FC51 با سریهای دیگر Danfoss
این جدول، تمرکز بر کاربرد و ویژگیهای هر سری را نشان میدهد. برای جزئیات بیشتر، به کاتالوگ همان سری مراجعه کنید.
| سری | فرکانس خروجی | توان | کاربرد |
| VLT Micro Drive FC 51 | VVC+: 0–200Hz | V/f: 0–400Hz | 0/18-22 kW | درایو میکرو عمومی/کامپکت |
| VLT 2800 | 0.2–132Hz (حلقه بسته) 1–1000Hz (حلقه باز) | 0/37-18/5 kW | درایو عمومی کامپکت |
| VLT HVAC Basic Drive FC 101 | 0-400 Hz | 0/25-90 kW | تهویه مطبوع (HVAC) پایه |
| VLT HVAC Drive FC 102 | 0-590 Hz | 1/1-1400 kW | HVAC پیشرفته (سازههای تهویه) |
| VLT AQUA Drive FC 202 | 0-590 Hz | 1/1-1400 kW | پمپها و آب/فاضلاب |
| VLT AutomationDrive FC 301 | 0/2-590Hz | 0/25-75 kW | اتوماسیون عمومی (صنعتی) |
| VLT AutomationDrive FC 302 | از 0/25 تا 75 کیلووات : 0-590 Hz از 90تا 1000 کیلووات:0-590 Hz در حالت کنترلی FLUX: 0-300Hz | 0/25-1400 kW | اتوماسیون پیشرفته (کنترل برداری/سرویسهای افزوده) |
| VLT Decentral FCD 300 | 0/2-132Hz 1-1000Hz | – | دیسنترال IP66/NEMA4X (نصب کنار موتور/روی موتور) |
کاربردهای صنعتی پیشنهادی
- نوار نقالههای سبک تا متوسط، فیـدرها، میکسرهای کوچک، فن ، پمپهای فرآیندی کوچک، ماشینآلات بستهبندی
- معیار انتخاب: گشتاور (سنگین کار و سبک کار)، فرکانس کاری (v/f تا 400 Hz یا VVC+ تا 200 Hz)، طول کابل (EMC)، نیاز به ترمز (فریم M2/M3)، و شبکه (Modbus RTU).
نحوهی پلاکخوانی و تفسیر نامکد
- روی برچسب درایو معمولاً Type (FC-51)، ورودی/خروجی (V/A/Hz)، سایز فریم (M1/M2/M3)، IP، نسخه نرمافزار و کد سفارش درج میشود.
- برای تشخیص نسخه نرمافزار/اطلاعات درایو نیز از منوی Drive Information استفاده کنید.

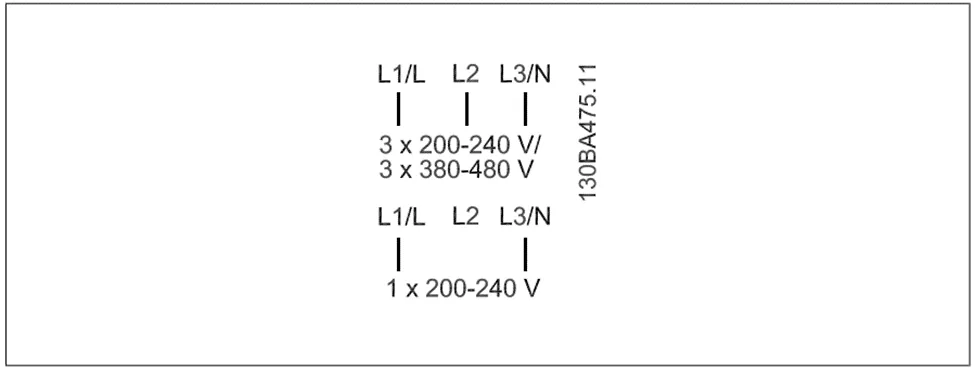

دیاگرام ورودی/خروجیهای قدرت
- ورودی: L1/L (R), L2 (S), L3/N (T)
- خروجی موتور: U, V, W
- DC-Link/Brake: UDC−, UDC/BR+, BR− (ترمز در M1 قابل استفاده نیست).
دیاگرام I/O کنترلی و شبکه
- DI: 18, 19, 27, 29, 33 (PNP/NPN، 0–24 V)
- AI: 53 (0–10 V)، 60 (0/4–20 mA)
- AO: 42 (0/4–20 mA)
- Relay: 01–02 (NO)، 01–03 (NC)
- 24 VDC Sensor Supply: ترمینال 12 (200 mA)
- RS-485/Modbus: 68 (P/TX+/RX+)، 69 (N/TX−/RX−)، 61 مشترک.
اجزا و کیتهای اختیاری
- LCP 11 (بدون پتانسیومتر) و LCP 12 (با پتانسیومتر)؛ Remote Mounting Kit (۳ m)؛ IP21 Kit فریمهای M1/M2/M3؛ NEMA Type 1 Kit؛ Decoupling Plate؛ DIN-Rail Kit (M1).
- فیلترهای خط و مقاومت ترمز دانفوس بنا بر نیاز در موجود هستند.
راهنمای خرید و دریافت کاتالوگ و لیست قیمت اینورتر دانفوس FC51
قیمت اینورتر دانفوس FC51 ، تابع این پارامترهاست: ولتاژ/فاز ورودی، توان نامی/سایز فریم، کیتهای حفاظتی (IP21/NEMA)، کیپد/ریموت LCP، فیلتر خط/EMC، چاپر ترمز (فریم) و شرایط گارانتی/موجودی.
برای استعلام قیمت و دریافت لیست رسمی اینورتر دانفوس FC51، با «تتا صنعت» 02191091022 (واتساپ/تلگرام شرکت) تماس بگیرید.
نتیجهگیری تخصصی
اگر به یک VFD جمعوجور برای کاربردهای عمومی با Modbus RTU داخلی، I/O کافی، نصب سریع و پوشش توان تا 7.5 kW (در 3×380–480 V) با یک قیمت معقولانه نیاز دارید، خرید اینورتر دانفوس FC51 انتخابی اقتصادی و مهندسی است. برای VT (ND) در فن/پمپ و CT (HD) در نقاله/میکسرهای سبک با رعایت دیریتینگ دما/ارتفاع، کارکرد مطمئن بهدست میآید. ترمز دینامیکی در فریمهای M2/M3 پشتیبانی میشود؛ اگر شبکهها/ایمنی پیشرفته یا فیلدباسهای صنعتی متعدد لازم دارید، به سراغ FC 301/302 بروید.
استعلام لیست قیمت درایو دانفوس FC51
برای انتخاب/استعلام موجودی و خرید اینورتر دانفوس FC51 با پشتیبانی فنی، همین حالا با تتا صنعت 02191091022 تماس بگیرید (واتساپ/تلگرام شرکت)
پرسشهای متداول
❓ بیشینهٔ فرکانس خروجی چقدر است؟
در **V/f** تا **400Hz** و در **VVC+** تا **200Hz**.
❓ در اینورتر دانفوس FC51 چه شبکهای پشتیبانی میشود؟
**RS-485/Modbus RTU** بهصورت داخلی.
❓ در چه دمایی کار میکند و Derating چگونه است؟
نامی تا **40°C**؛ با **Derating** تا **50°C**. در ارتفاع بالاتر از **1000m**: یا بهازای هر **100m ≈ 1%** کاهش جریان، یا بهازای هر **200m ≈ 1°C** کاهش **Tmax** (طبق راهنما).
❓ آیا چاپر ترمز داخلی دارد؟
در فریم **M1** ترمز مقاومتی قابلاستفاده نیست؛ در فریمهای **M2/M3** پایانههای **DC-Link/Brake** برای اتصال **مقاومت ترمز** در دسترس است.
