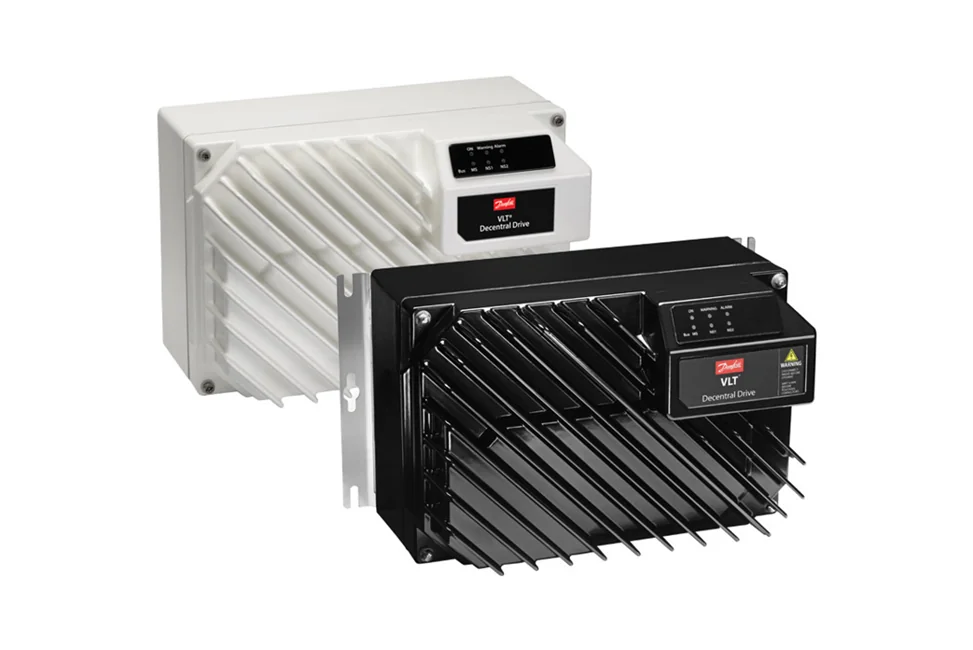

اینورتر دانفوس FCD300؛ درایو غیرمتمرکز برای محیطهای سختِ صنعتی
مقدمه
اگر بهجای کشیدن دهها متر کابل تا تابلو، خودِ درایو را ببرید کنار موتور چه میشود؟ «اینورتر ( درایو ) دانفوس FCD300» دقیقاً برای همین طراحی شده: یک VFD دیسنترال که روی بدنه موتور یا نزدیک آن نصب میشود، درجه حفاظت IP66 دارد و در محیطهای سخت و مرطوب شستوشوی سنگین هم دوام میآورد. در این مقاله، با زبانی کاملاً کاربردی و فنی، معماری، مشخصات، I/O و گزینههای ارتباطی و همچنین راهنمای خرید ، کاتالوگ و لیست قیمت « اینورتر دانفوس FCD300 » را بررسی میکنیم، سپس سراغ پلاکخوانی، نصب و سیمبندی، دیاگرام قدرت و کنترل، مقایسه با سایر سریهای دانفوس، کاربردها، و نهایتاً جمعبندی میرویم .
نکته کلیدی: FCD300 «دیسنترال یا غیرمتمرکز » است؛ یعنی کنترلر قدرت و الکترونیک نزدیک موتور قرار میگیرد و هزینه کابلکشی تابلو تا موتور کاهش مییابد.
مشخصات فنی کامل اینورتر DANFOSS FCD300
ورودی/خروجی قدرت و بازههای کاری
- ورودی شبکه: سه فاز 380-480 ولت /50-60 هرتز
- فرکانس خروجی: محدوده کاری از ۰.۲ تا ۱۳۲Hz
- درجه حفاظت بدنه: IP66 / NEMA 4X (indoor)، مناسب شستوشو و محیطهای سخت و سنگین
- فاصله تهویه: حداقل 100mm بالا و پایین جهت گردش هوا
- کلاس EMC/RFI: فیلتر کلاس 1A با الزام کابلهای شیلددار
ترمینالهای قدرت و ترمز
- ورودی شبکه: L1/L2/L3 روی ترمینالهای 91/92/93 + PE.
- خروجی موتور: U/V/W روی 96/97/98 + PE (پیکربندی ستاره/مثلث طبق پلاک موتور). توصیه فنی: در موتورها بدون عایقبندی فازی، فیلتر LC خروجی استفاده شود.
- چاپر/مقاومت ترمز: R/+R−)؛ ولتاژ ترمینال تا 850VDC؛ کابل ترمز شیلددار و ارت به شاسی هر دو طرف.
I/O کنترلی و ارتباطی
- دیجیتال ورودی: ترمینالهای (DI)، عملکردهای Start/Stop/SpeedUp/SpeedDown/Preset… قابل نگاشت.
- آنالوگ ورودی: (0–±10V) و (0/4–20mA).
- آنالوگ خروجی: AO (فرکانس، جریان، گشتاور…). DO و Relay برای وضعیت/هشدار/آلارم.
- تغذیه کمکی سنسور: +24V و COM (M12 برای ورژنهای T63/T73)
- سریال/فیلدباس: RS-485/LCP روی P/N، اپشن های Profibus/DeviceNet/AS-i/Modbus RTU طبق دفترچه راهنمای اینورتر دانفوس FCD300.
جدول مقایسه اینوتر دانفوس FCD300 با سریهای دیگر DANFOSS
سری | فرکانس خروجی | توان | کاربرد |
| VLT Micro Drive FC 51 | VVC+: 0–200Hz | V/f: 0–400Hz | 0/18-22 kW | درایو میکرو عمومی/کامپکت |
| VLT 2800 | 0.2–132Hz (حلقه بسته) 1–1000Hz (حلقه باز) | 0/37-18/5 kW | درایو عمومی کامپکت |
| VLT HVAC Basic Drive FC 101 | 0-400 Hz | 0/25-90 kW | تهویه مطبوع (HVAC) پایه |
| VLT HVAC Drive FC 102 | 0-590 Hz | 1/1-1400 kW | HVAC پیشرفته (سازههای تهویه) |
| VLT AQUA Drive FC 202 | 0-590 Hz | 1/1-1400 kW | پمپها و آب/فاضلاب |
| VLT AutomationDrive FC 301 | 0/2-590Hz | 0/25-75 kW | اتوماسیون عمومی (صنعتی) |
| VLT AutomationDrive FC 302 | از 0/25 تا 75 کیلووات : 0-590 Hz از 90تا 1000 کیلووات:0-590 Hz در حالت کنترلی FLUX: 0-300Hz | 0/25-1400 kW | اتوماسیون پیشرفته (کنترل برداری/سرویسهای افزوده) |
| VLT Decentral FCD 300 | 0/2-132Hz 1-1000Hz | – | دیسنترال IP66/NEMA4X (نصب کنار موتور/روی موتور) |
تذکر: ردیفهای غیر FCD300 مبتنی بر دانستههای عمومی خانواده دانفوس هستند؛ برای انتخاب نهایی، دیتاشیت همان سری را مبنا قرار دهید.
کاربردهای صنعتی
- کانویینگ و بستهبندی: نصب مستقیم روی موتور/گیربکس، کاهش کابلکشی و نویز EMC، تعویض سریع ماژول الکترونیک.
- صنایع غذایی و آشامیدنی: درجه حفاظت IP66/NEMA 4X با قابلیت شستوشوی مکرر
- اتوماسیون مواد و لجستیک: Preset Speeds، Speed Up/Down، و DI/DO منعطف برای سناریوهای ساده کنترل.

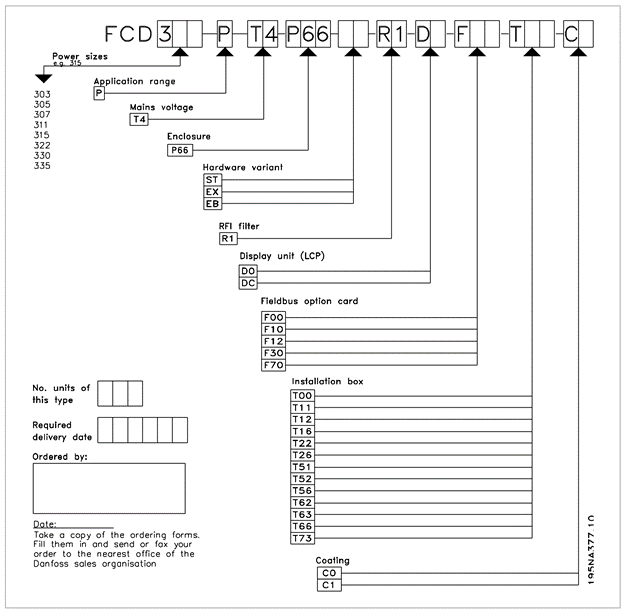

نحوه پلاکخوانی

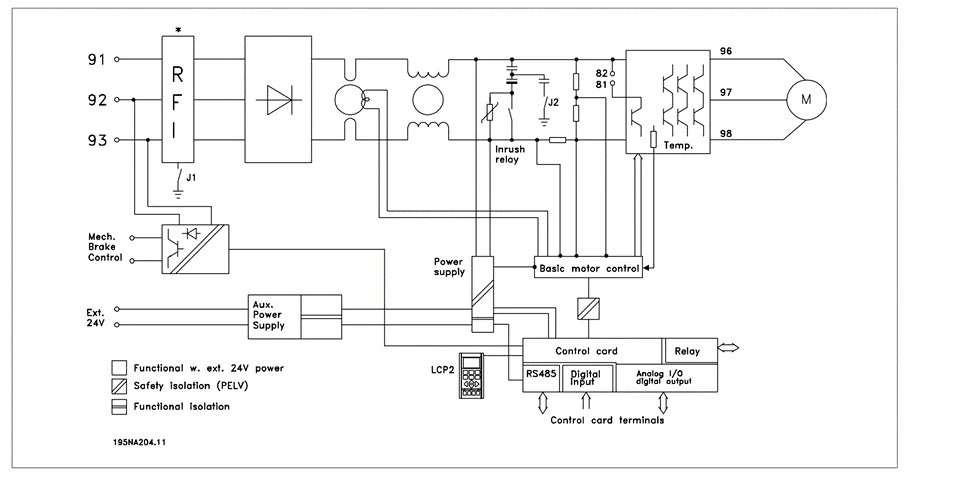

دیاگرام ورودی/خروجیهای قدرت
- ورودی سهفاز: L1/L2/L3
- خروجی موتور: U/V/W
- چاپر ترمز داخلی/خارجی: R+/R− برای مقاومت ترمز؛ کابل شیلددار و ارت.
- ترمز مکانیکی: با منطق فرکانس/جریان
دیاگرام I/O کنترلی و شبکه
- DI ها: قابل پیکربندی برای Start/Stop/Coast/Precise Start/Speed Up/Down/Preset
- AI ها: ترمینال (0–10V) و (4–20mA) برای Reference/Feedback؛
- سریال/فیلدباس: ترمینالهای P/N (RS-485 برای LCP/PC)؛
- قواعد EMC-Correct: کابلهای موتور و کنترل حتماً شیلددار، اتصال شیلد به شاسی در دو سر با بست
لیست قیمت
برای خرید این درایو باید بدانید که قیمت اینورتر دانفوس FCD300 به توان/جریان نامی، ولتاژ، درجه حفاظت، فریم، و آپشنهای فیلدباس/لوازم نصب وابسته است. برای دریافت لیست قیمت بهروز، پیشفاکتور و موجودی، با تتا صنعت 02191091022 تماس بگیرید یا از واتساپ/تلگرام شرکت پیام بدهید. (برای خرید عمده، شرایط همکاری ویژه ارائه میشود.)
نتیجهگیری تخصصی
مطابق با کاتالوگ « خرید اینورتر دانفوس FCD300 » با نصب دیسنترال واقعاً هزینه ها را کم میکند: کابل موتور کوتاه، نویز کمتر، سرویس سادهتر، و بدنهIP66/NEMA 4X برای محیطهای شستوشودار. ورودی سه فاز 380–480V، خروجی تا 132Hz/O و فیلدباسهای صنعتی، آن را برای انواع کاربرد ها در صنعت ایدهآل میکند. اگر بهدنبال بهینهسازی تابلوها و آزادسازی فضا هستید، «درایو دانفوس FCD300» گزینهای استراتژیک است.
دریافت کاتالوگ و لیست قیمت اینورتر دانفوس FCD300
برای خرید و مشاوره فنی، انتخاب سایز، دریافت کاتالوگ و دفترچه راهنما ، استعلام موجودی و قیمت « اینورتر دانفوس FCD300 »، همین حالا با تتا صنعت 02191091022 تماس بگیرید؛ کارشناسان ما در انتخاب فریم، فیوزینگ، چاپر ترمز، و فیلدباس مناسب کنار شما هستند.
پرسشهای متداول
❓ کلاس حفاظتی بدنه چقدر است؟
**IP66 و NEMA 4X (Indoor)**؛ مناسب شستوشو با رعایت نکات ایمنی و تمیزکاری.
❓ ولتاژ ورودی و محدوده فرکانس خروجی چیست؟
ورودی **3×380–480VAC، 50/60Hz** و خروجی معمول تا **132 Hz** (طبق پارامترگذاری دستگاه).
❓ آیا چاپر ترمز و ترمز مکانیکی پشتیبانی میشود؟
بله؛ **R+/R−** برای اتصال مقاومت ترمز و **ترمینالهای 122/123** برای ترمز مکانیکی با منطق سرعت و جریان قابل استفاده هستند.
❓ ارتباطات صنعتی چگونه است؟
**RS-485/LCP** بهصورت استاندارد و آپشنهای **Profibus، DeviceNet، AS-i، Modbus RTU** بسته به پارتنامبر و نیاز کاربر.
❓ نکات EMC در نصب چیست؟
استفاده از **کابلهای شیلددار موتور و کنترل**، اتصال شیلد با **بست فلزی دوسر**، و پرهیز از پیکتیل (کابلهای بدون شیلد یا دوشاخه باز) الزامی است.
