مقدمه

اینورتر دلتا B یکی از شناخته‌شده‌ترین درایوهای فرکانس متغیر (VFD) برای کنترل موتورهای سه‌فاز القایی است که با تکیه بر کنترل SPWM و دو حالت V/f و sensorless vector، طیف وسیعی از کاربردهای عمومی و نیمه‌سنگین را پوشش می‌دهد. این مقاله تمام آنچه برای انتخاب، نصب، راه‌اندازی، نگهداری و لیست قیمت و خرید اینورتر ( درایو )  دلتا سری B نیاز دارید را در اختیار شما می‌گذارد.

مشخصات فنی کامل اینورتر دلتا B

معماری کنترلی و عملکردی

• سیستم کنترل: SPWM (کنترل عرض پالس سینوسی) با V/f و sensorless vector؛ مناسب برای دامنهٔ وسیع کاربردها از پمپ و فن تا نقاله و میکسر مطابق با کاتالو اینورتر دلتا B.
• بازهٔ فرکانس خروجی: 0.1 تا 400 هرتز؛ تفکیک‌پذیری تنظیم و نمایش فرکانس: 0.01Hz.
• گشتاور راه‌اندازی و جبران‌ها: استارت تا ۱۵۰٪ در 1Hz به‌همراه auto-torque و auto-slip compensation.
• تحمل اضافه‌بار: ۱۵۰٪ جریان نامی به‌مدت ۱ دقیقه.
• ترمز DC داخلی: از 15تا 75 کیلووات به صورت داخلی

ورودی/خروجی‌های آنالوگ و دیجیتال

• ورودی آنالوگ ولتاژی (AVI): 0–10V یا ±10V، 10bit، امپدانس 47kΩ؛ تنظیم تأخیر ورودی آنالوگ برای فیلتر نویز (۰ تا ۱۰ ثانیه).
• ورودی آنالوگ جریانی (ACI): 4–20mA؛ AUI (درگاه آنالوگ کمکی) طبق تنظیمات گروه ۴.
• ورودی‌های دیجیتال (FWD/REV/JOG/EF/TRG/MI1~MI6) با انتخاب SINK/SOURCE از طریق SW1؛ انتساب عملکرد با پارامترهای Pr.04-04~04-09.
• خروجی دیجیتال DFM (Open Collector): 48VDC/50mA، سیگنال پالسی متناسب با فرکانس خروجی (Duty=50%).
• خروجی‌های اپتوکوپلری MO1~MO3: حداکثر 48VDC/50mA.
• رلهٔ چندمنظوره RA/RB/RC: 240VAC/24VDC با ظرفیت‌های القایی مشخص.
• RS-485 (Modbus ASCII/RTU): انتخاب پارامترهای ارتباطی در Group 9؛ پین‌های RJ-11 برای RS-485 صرفاً 3:SG- و 4:SG+ (پین‌های 1 و 2 منبع تغذیهٔ PU06 هستند).

الزامات نصب و محیط

• فاصلهٔ نصب و تهویه: حداقل فواصل برحسب توان (مثلاً 1–5HP: W=50mm, H=150mm).
• ایمنی و سیم‌کشی: تغذیه فقط به پایانه‌های R/L1, S/L2, T/L3؛ هرگز درایو را با On/Off‌کردن برق Run/Stop نکنید؛ پس از قطع برق حداقل ۱۰ دقیقه برای دشارژ خازن‌ها صبر کنید.
• نویز و EMC: جداسازی مسیرهای قدرت و کنترل، استفاده از فیلتر EMI نزدیک درایو، راکتور خروجی برای کابل موتور بالای ۲۰ متر، و در صورت نیاز Zero-Phase Reactor برای کاهش نویز رادیویی.

جدول مقایسهٔ کامل اینورتر دلتا B با دیگر سری‌های درایو دلتا

مطابق با کاتالوگ و دیتاشیت اینورتر دلتا B :

کاربرد درایو اینورتر دلتا B در صنعت

• -Air conditioners for large buildings سامانه‌های تهویه مطبوعِ ساختمان‌های بزرگ
• Woodcarving machine -ماشین/دستگاه حکاکیِ چوب (منبت)
• Punching machine -ماشین پرس پانچ
• Wastewater treatment systems -سامانه‌های تصفیهٔ فاضلاب
• Crane drive and swivel -درایو و گردشِ جرثقیل (سویینگ/اسلیو)
• Washing machine -ماشین لباسشویی
• Vertical stamping machines -ماشین‌های پرسِ قالب‌زنیِ عمودی
• Compressor -کمپرسور
• Elevator -آسانسور
• Escalator -پله‌برقی
• Circular loom -ماشین بافندگی رولی
• Flat knitting machine -ماشین بافندگی تخت (فلت)

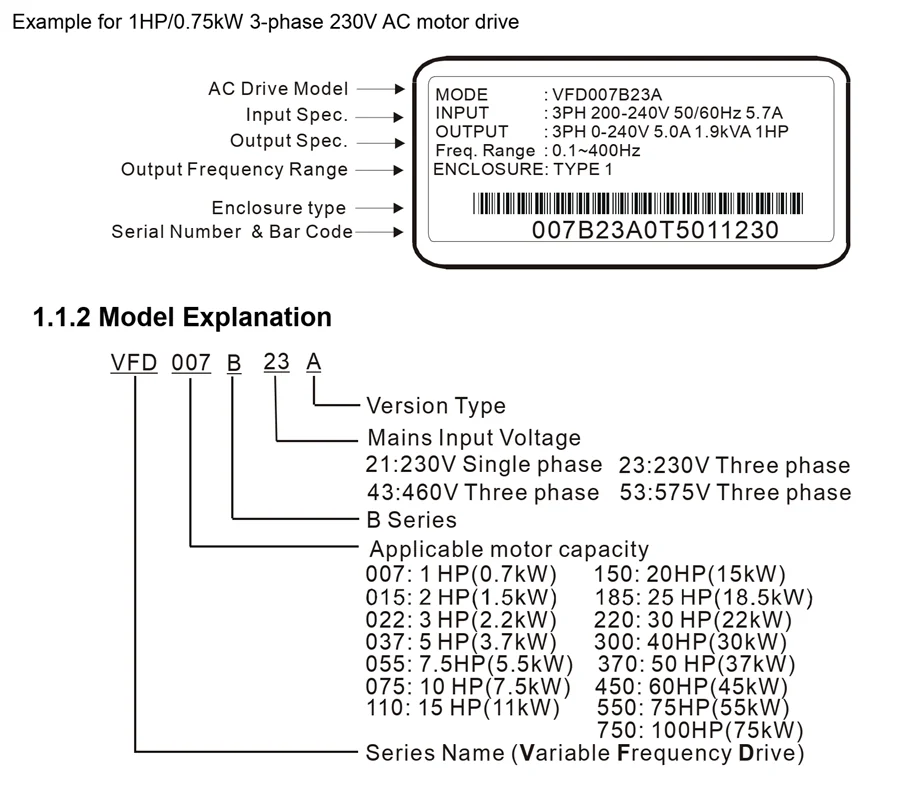

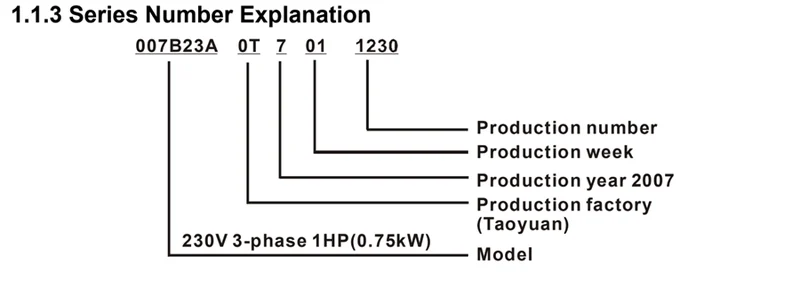

نحوهٔ پلاک‌خوانی اینورتر دلتا B

الگوی مدل: VFD-xxxB 007/015/… 23/43/53 A

• B: سری درایو دلتا B
• xxx: توان/HP (مثلاً 007=1HP، 055=7.5HP تا 750=100HP)
• 21/23/43/53: کلاس و فاز ورودی (21: 230V تک‌فاز، 23: 230V سه‌فاز، 43: 460V سه‌فاز، 53: 575V سه‌فاز)
• پسوند فریم/ویرایش: حرف انتهایی A/B/C … نشانگر ویرایش/فریم است.

دیاگرام ورودی و خروجی‌های اصلی اینورتر دلتا B

پایانه‌های قدرت (Main Terminals):

• R/L1, S/L2, T/L3: ورودی AC (تک/سه‌فاز بسته به مدل)
• U/T1, V/T2, W/T3: خروجی سه‌فاز به موتور
• +1/+2 (P1/P2): اتصال DC Choke (اختیاری)
• +2/B1~B2: اتصال مقاومت ترمز (اختیاری)
• +2/B1~(−): اتصال یونیت ترمز خارجی (VFDB)
• زمین (E/PE): طبق مقررات محلی الزامی است.

نکات حیاتی سیم‌کشی:

• فقط به R/L1, S/L2, T/L3 برق بدهید؛ با ON/OFF برق، Run/Stop نکنید (در صورت اجبار، حداکثر یک‌بار در ساعت).
• پس از قطع برق برای دشارژ خازن‌های DC حداقل ۱۰ دقیقه صبر کنید.

دیاگرام ورودی/خروجی‌های کنترلی اینورتر دلتا B

ورودی‌های دیجیتال: FWD/REV/JOG/EF/TRG/MI1~MI6 (انتخاب عملکرد از Group 4)، انتخاب SINK/SOURCE با سوئیچ SW1.

ورودی‌های آنالوگ:

• AVI: 0–10V یا ±10V، امپدانس 47kΩ، 10bit (Pr.04-00~04-03 و 04-22).
• ACI: 4–20mA؛ AUI: ورودی کمکی مطابق تنظیمات.

خروجی‌ها:

• DFM (OC): 48V/50mA، پالسی متناسب با فرکانس.
• MO1~MO3 (OC): 48V/50mA؛ AFM آنالوگ 0–10V/2mA؛ RA/RB/RC رلهٔ چندمنظوره.

ارتباطات (RJ-11 / RS-485):

• پین‌ها: 1:EV, 2:GND, 3:SG-, 4:SG+, 5:Reserved, 6:Reserved؛ پین‌های 1 و 2 تغذیهٔ PU06 بوده و برای RS-485 استفاده نشوند.

اجزای مختلف اینورتر دلتا B

• کی‌پد VFD-PU01: نمایش فرکانس/جریان/ولتاژ/خطا، کلیدهای RUN/STOP/RESET و MODE؛ مناسب برای راه‌اندازی اولیه و تنظیم پارامترها.
• کنترل‌کنندهٔ از راه دور RC-01 (اختیاری): نیازمند تنظیم Pr.02-00/01/05 و SW1=SINK.
• کارت PG-03 (انکودر): ترمینال‌های +12V/0V/A/B و خروجی A/O, B/O؛ انتخاب نوع سیگنال با FSW2؛ حداکثر 500kP/s؛ کابل شیلددار و مسیرکشی صحیح الزامی.
• جانبی‌های EMC و توان: EMI Filter، Zero-Phase Reactor (کاهش نویز AM تا 10MHz)، راکتور خروجی برای کابل‌های >20m، مقاومت و یونیت ترمز.

لیست قیمت درایو دلتا B

قیمت اینورتر دلتا B تابع توان، ولتاژ ورودی، لوازم جانبی، گارانتی و … میباشد، برای تهیه خرید و دریافت لیست قیمت اینورتردلتا   B یا از لینک زیر اقدام کنید، یا با کارشناسان تتاصنعت تماس بگیرید.

نتیجه‌گیری تخصصی

اینورتر دلتا B (DELTA VFD-B) با ترکیب سادگی، دوام و انعطاف—و پشتیبانی از V/f و sensorless vector—گزینه‌ای ایده‌آل برای طیف وسیعی از پروژه‌های صنعتی عمومی است. بازهٔ 0.1–400Hz، رزولوشن 0.01Hz، تحمل اضافه‌بار 150٪، چاپر ترمز داخلی در توان‌های پایین، I/O کامل و ارتباط Modbus، همراه با جزئیات دقیق نصب، EMC ، مطابق با کاتالوگ این سری را به معیاری مطمئن برای خرید اینورتر دلتا سری B بدل می‌کند.
