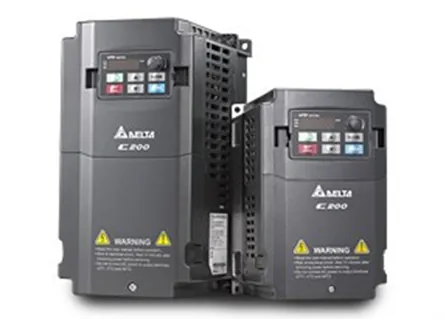

اینورتر دلتا C200 | درایو دلتا C200 | راهنمای کامل اینورتر دلتا سری C200
مقدمه
اینورتر دلتا C200 | اینورتر ( درایو ) دلتا DELTA C200 برای رنج وسیعی از کاربردهای صنعتی طراحی شده: از پمپ و فن تا نوار نقاله و ماشینآلات نساجی و… .
از ویژگیهای مهم و اصلی سری C200، وجود PLC داخلی تا ۵۰۰۰ استپ، Chopper ترمز داخلی، پشتیبانی از Modbus-RS485 و CANopen (Slave) و کارکرد قابلاعتماد در محیطهای صنعتی دارای گردوغبار و با تنش حرارتی است. این ویژگیها خرید اینورتر دلتا C200 را برای پروژههای اتوماسیون که به راهاندازی سریع، کارکرد پایدار و هزینه مناسب نیاز دارند، به انتخابی محبوب تبدیل میکند.
مشخصات فنی اینورتر DELTA مدل C200
- مدهای کنترلی V/F, SVC, V/F+PG, FOC+PG
- PLC داخلی: ظرفیت برنامهنویسی تا ۵۰۰۰ استپ
- تحمل اضافهبار ﹙Dual Rating﹚
Normal Duty (ND)
120درصد جریان نامی به مدت 60 ثانیه برای هر 5 دقیقه
160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه
Heavy Duty (HD)
150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه
- فرکانس کریر: (Carrier) ۲ تا ۱۵ کیلوهرتز
- ارتباطات:
RS﹣𝟒𝟖𝟓 /﹙Modbus، RJ𝟒𝟓﹚
CANopen /کارت جانبی
- بازه فرکانس خروجی: 𝟎﹣𝟓𝟗𝟗Hz
- PLC داخلی با ظرفیت برنامهنویسی ۵٬۰۰۰ استپ
- چاپر ترمز داخلی ﹙Built﹣in Brake Chopper﹚
- ارتباطات Modbus RS﹣𝟒𝟖𝟓 و CANopen ﹙Slave﹚
- کی پد LED با روشنایی بالا؛ کابل اکستنشن مشترک با سریهای VFD﹣E/M/B برای افزایش فاصلهٔ عملیاتی
- پشتیبانی از کنترل حلقه باز موتورهای مغناطیس دائم ﹙PM Sensorless﹚
- دو ورودی پالس پرسرعت MI𝟕 و MI𝟖 با حداکثر 𝟑𝟑 kHz
- دو خروجی پالس پرسرعت DFM𝟏 و DFM𝟐 با حداکثر 𝟑𝟑 kHz
- پشتیبانی فریم A سری C𝟐𝟎𝟎 از نصب دیواری ﹙Wall﹣mounted﹚
جدول مقایسه کامل کاربردها و مشخصات فنی اینورتر DELTA مدل C200 با دیگر سریهای دلتا
هنگام خرید اینورتر دلتا نکاتی که مطابق با کاتالوگ و دفترچه راهنما و دیتاشیت اینورتر دلتا C200 باید به آن توجه کنیم :
| سری اینورتر دلتا | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| MS300 | 0.2-22 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 کارت های جانبی: PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT, PROFINET | V/F SVC FOC Sensorless | تکفاز 115V تکفاز 230V 3فاز 230V 3فاز 460V 3 فاز 575V |
| EL-W | 0.2-5.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F Control, Vector Control) | تکفاز 200-240V سه فاز 380-400V |
| C200 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 CANopenکارت جانبی | V/F SVC VF+PG FOC+PG | تکفاز و سه فاز 230-460V |
| C2000 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 EtherNet/IP and MODBUS TCP protocol | 230 V / 460 V model: V / FSVCVF+PGFOC+PGTQC+PG PM+PG FOC sensorless TQC sensorless V / F+PG SVC | 230V 460V 575V 690V |
| CP2000 | 0.75-630 | 0-599 | Light Duty (LD) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | BACnet and Modbus کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP | V/F (V/F control) SVC (Sensorless Vector Control) PM (Permanent Magnet Motor) | 230V 460V 575V 690V |
| CH2000 | 0.75-450 | 0-599 | 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه | Modbus RTU روی RS485 CANopen/CANopen/EtherNet-IP/MODBUS TCP | V/F SVC VF + PG FOC + PG TQC + PG | تکفاز 115ولت تکفاز 230 ولت 3فاز230ولت 3فاز 460 ولت |
| EL | 0.2-3.7 | 0.1-599 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 PROFIBUS/ DeviceNet / CANopen | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز 115V تکفاز 230V |
| B | 0.75-75 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| ME300 | 0.1-7.5 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 | V/F SVC | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| MH300-L | 0.2-15 | 0-299 | 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | RS-485 (Modbus) / CAN port | V/F, SVC | 3فاز230V 3فاز 460V |
| M | 0.2-7.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
کاربرد درایو دلتا C200 در صنعت

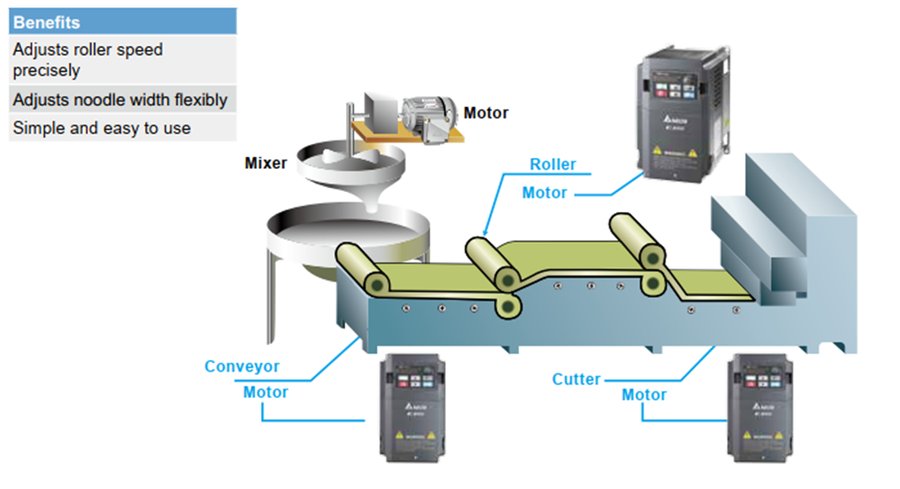

Food packaging machinery -ماشینآلات بستهبندی مواد غذایی
Conveyors -نوار نقالهها / سیستمهای نقاله
Textile machinery -ماشینآلات نساجی
Woodworking machinery – ماشینآلات صنایع چوب / ماشینهای چوبکاری
Fans – فنها / هواکشها
Pumps – پمپها

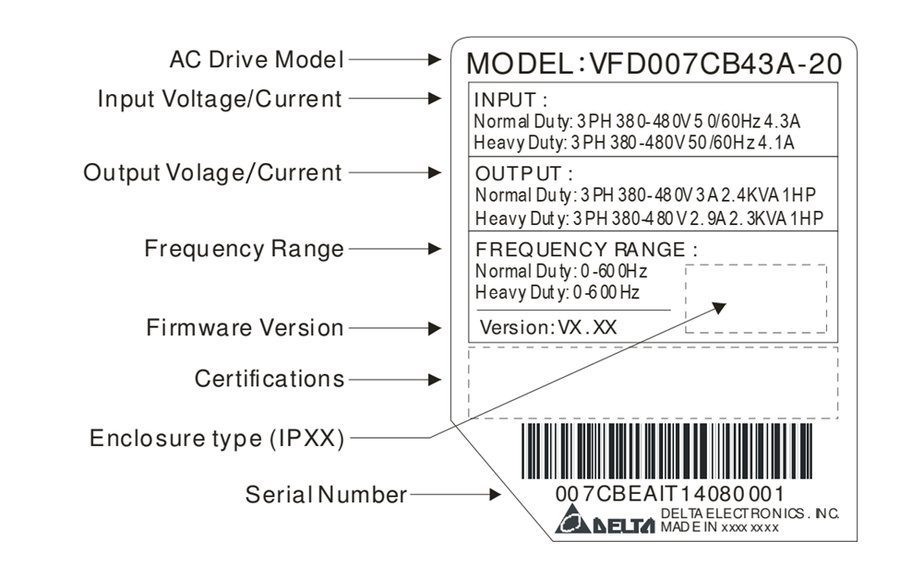

نحوه پلاکخوانی و کدخوانی مدلهای اینورتر دلتا C200
مطابق با اطلاعات استخراج شده از دیتاشیت و کاتالوگ اینورتر دلتا C200 :

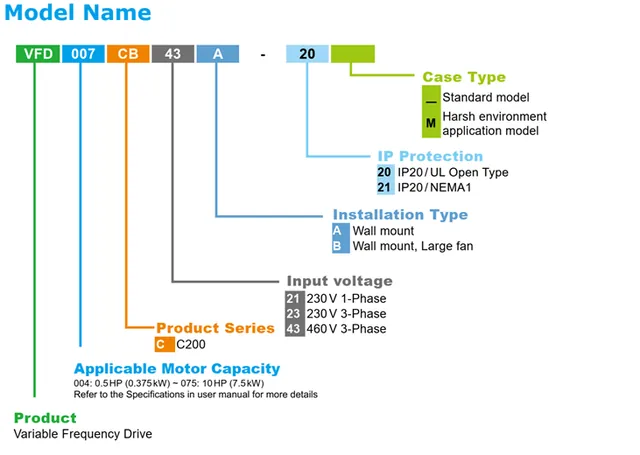

نمونه کدها VFD004CB21A-20-VFD022CB43A-21M الگوی کلی:
- [توان ورودی] C B [کلاس ولتاژ/کد ورودی] [نسخه] – [ورژن]
- CB21A گروه ۲۰۰–۲۴۰Vac – (تکفاز/سهفاز)
- CB43A گروه ۳۸۰–۴۸۰Vac- (سهفاز)

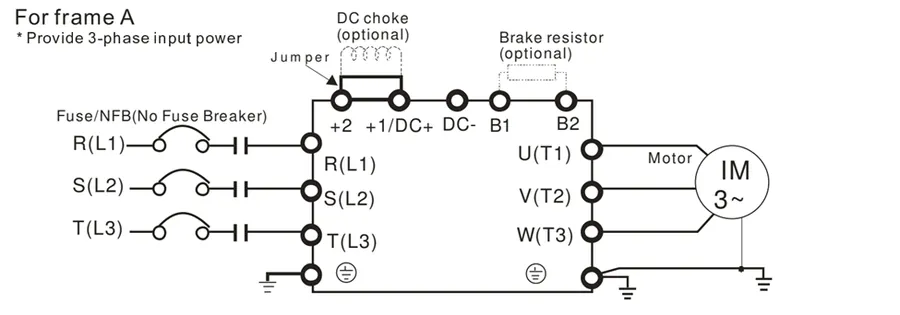

دیاگرام ورودی و خروجی اصلی درایو دلتا C200
ورودی برق: R/L𝟏، S/L𝟐، T/L𝟑 برای تکفاز، دو ترمینال استفاده میشود.
خروجی موتور: U/T𝟏، V/T𝟐، W/T𝟑
مدار ترمز/باس: +B𝟏، B𝟐،DC+, DC﹣

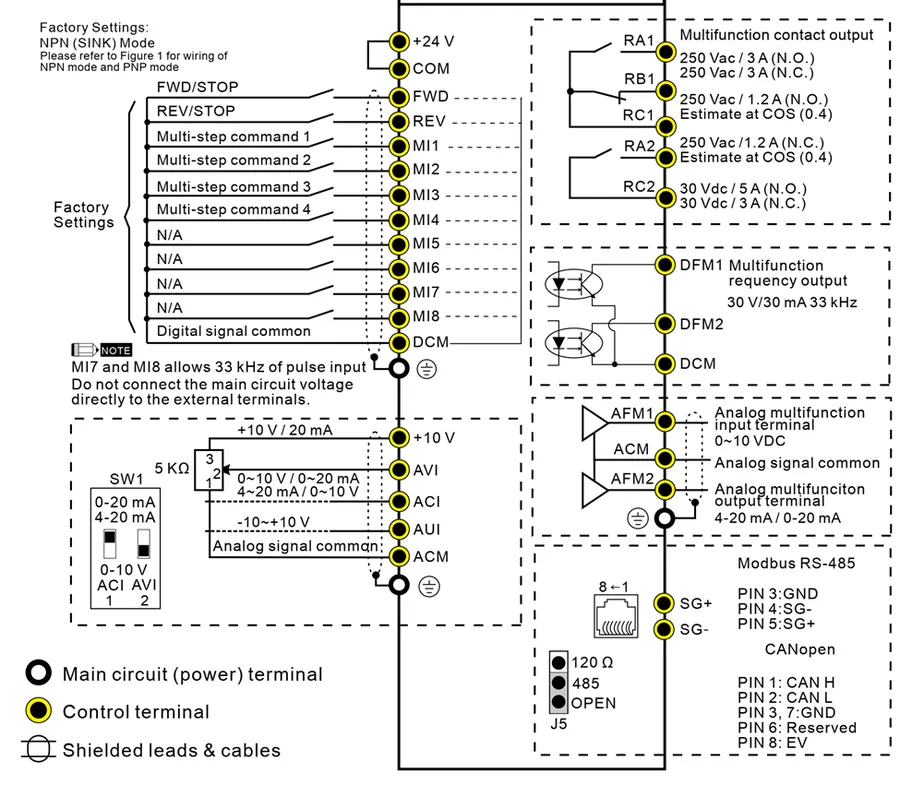

دیاگرام ورودی و خروجی کنترلی درایو DELTA C200
دیجیتال: FWD/REV و MI𝟏…MI𝟖 پشتیبانی از ورودی پالس پرسرعت در MI𝟕/MI𝟖 تا kHz ۳۳؛ خروجیهای DFM𝟏/DFM𝟐 تا kHz ۳۳
AVI ﹙۰–۱۰V﹚، ACI ﹙۴–۲۰mA/۰–۲۰mA﹚، AUI ﹙۱۰− تا ۱۰+V﹚ آنالوگ ورودی:
AFM𝟏/AFM𝟐 ﹙۰–۱۰V/۴–۲۰mA﹚ آنالوگ خروجی:
منبع کمکی: 𝟏𝟎V+ مرجع آنالوگ، 𝟐𝟒V + برای سنسورها
ارتباطات: RS﹣𝟒𝟖𝟓 ﹙SG+/SG−﹚ و CANopen.
DCM ﹙دیجیتال﹚، ACM ﹙آنالوگ﹚: COM
لیست قیمت درایو DELTA C200
برای استعلام قیمت اینورتر دلتا C200، موجودی و زمان تحویل از نمایندگی DELTA لالهزار، با تتاصنعت تماس بگیرید: 02191091022. سفارشها با گارانتی ۱۸ماهه تتاصنعت، اصالت کالا، پیشفاکتور رسمی و پشتیبانی فنی ارائه میشوند.
لیست قیمت درایو دلتا C200
نتیجهگیری تخصصی
اگر بهدنبال درایوی با راهاندازی سریع، PLC داخلی قوی (5kگام)، گشتاور بالا در سرعت پایین و ارتباطات Modbus/CANopen و قیمت مناسب هستید، خرید اینورتر درایو دلتا C200 یکی از بهترین توازنها بین قیمت و کارایی را ارائه میکند. در پروژههایی که فضای تابلو بسیار محدود است یا نیاز به STO دارید، MS300 انتخاب بهتری است؛ در کاربردهای HVAC/فنوپمپ، CP2000 با PID هوشمند راندمان بالاتری میدهد؛ و برای ماشین الات پیشرفته/چندمحوره، C2000/Plus با کنترلهای سرعت/گشتاور/موقعیت گزینه عالی است.
دریافت دیتاشیت کاتالوگ و لیست قیمت اینورتر دلتا C200
- برای خرید و دریافت دیتاشیت و استعلام قیمت اینورتر دلتا DELTA C200 ، دریافت لیست قیمت بهروز سایر محصولات دلتا ، یا مشاوره انتخاب بر اساس توان، بار، چرخه کاری و تابلو، با تتاصنعت تماس بگیرید. در لالهزار تهران، امکان تحویل و خدمات حضوری نیز فراهم است.
پرسشهای متداول
❓ اینورتر دلتا C200 برای چه کاربردهایی مناسب است؟
برای کاربردهای عمومی صنعتی مانند نوارنقاله، ماشینابزار سبک، صنایع چوب و غذایی، و نیز کنترل تنشن در حلقهٔ باز/بسته.
❓ آیا C200 گشتاور کافی در سرعت پایین میدهد؟
بله؛ با FOC/SVC گشتاور راهاندازی تا **۱۵۰٪** در **۰٫۵ Hz** قابل دستیابی است (در حالت **FOC+PG** در **۰ Hz** برای **۱ دقیقه**).
❓ حداکثر فرکانس خروجی اینورتر دلتا C200 چقدر است؟
تا **۵۹۹ هرتز** در اکثر مدلها.
❓ اضافهبار قابل تحمل در درایو دلتا C200 چگونه است؟
**Normal Duty (ND):** ۱۲۰٪ جریان نامی به مدت ۶۰ ثانیه در هر ۵ دقیقه؛ ۱۶۰٪ جریان نامی به مدت ۳ ثانیه در هر ۳۰ ثانیه.
**Heavy Duty (HD):** ۱۵۰٪ جریان نامی به مدت ۶۰ ثانیه در هر ۵ دقیقه؛ ۱۸۰٪ جریان نامی به مدت ۳ ثانیه در هر ۳۰ ثانیه.
❓ آیا اینورتر DELTA C200 ترمز داخلی دارد؟
بله؛ Brake Chopper داخلی روی سری C200 تعبیه شده و مقاومت ترمز به ترمینالهای **B1/B2** متصل میشود.
❓ تفاوت اینورتر DELTA C200 با اینورتر DELTA MS300 چیست؟
MS300 فشردهتر است و PLC داخلی **۲k** دارد؛ اما C200 دارای **۵k گام PLC داخلی** و **Chopper داخلی** بوده و برای طیف وسیعی از کاربردهای عمومی مناسب است.
❓ از کجا کاتالوگ و دفترچه راهنمای اینورتر دلتا C200 را دانلود کنم؟
از لینک «اینورتر دلتا C200 manual | کاتالوگ و دفترچه راهنمای درایو دلتا C200» میتوانید دانلود کنید.
