مقدمه

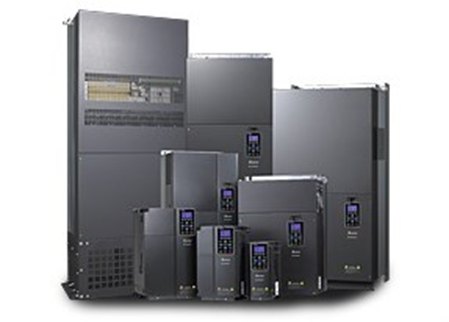

اینورتردلتا C2000 (درایو DELTA C2000) یکی از همهفنحریفترین درایوهای بازار برای کنترل موتورهای آسنکرون
و سنکرون (PM) است؛ قابلیتهایی مانند: کنترل سرعت/گشتاور/موقعیت، PLC داخلی، شبکههای صنعتی (Modbus، CANopen Master/Slave، و کارتهای فیلدباس)، کیپد LCD با IP66. این مجموعه ویژگیها، سری C2000 را به گزینهای استاندارد برای خطوط تولید، HVAC، نوارنقاله، بالابر، چاپ، و کاربردهای سنگین تبدیل میکند.
مشخصات فنی کامل اینورتر DELTA سری C2000
ردههای ولتاژی، توان و فریمها
230Vac سهفاز: از 0.75 تا 90 کیلووات، فریم A تا F.
460Vac سهفاز: از 0.75 تا 450 کیلووات، فریم A تا H.
575Vac سهفاز: از 1.5 تا 15 کیلووات، فریم A/B.
690Vac سهفاز: از 18.5 تا 630 کیلووات، فریم C تا H.
کنترلها و مدهای عملکرد (Control Modes):
V/f، SVC، VF+PG، FOC+PG، TQC+PG، PM+PG، FOC سنسورلس، TQC سنسورلس و PM سنسورلس (مدلهای 230/460V)؛ برای 575/690V: V/f، V/f+PG و SVC.
توان راهاندازی و پاسخ دینامیکی اینورتر دلتا C2000 :
گشتاور راهاندازی تا ۱۵۰٪ (حتی در 0Hz در FOC+PG) و پاسخ سرعت تا 40Hz در کنترل برداری.
دقت گشتاور (TQC): با PG، دقت ۵٪ ±و در حالت سنسورلس ۱۵٪±.
بازه فرکانس خروجی: 0.01 تا 599Hz در LD و تا 300Hz در HD.
قابلیت اضافهبار (Overload):
مدلهای 230/460V: ND تا ۱۲۰٪ به مدت ۱ دقیقه و ۱۶۰٪ به مدت ۳ ثانیه؛ HD تا ۱۵۰٪ به مدت ۱ دقیقه و ۱۸۰٪ به مدت ۳ ثانیه.
مدلهای 575/690V: LD/ND/HD مطابق جدول استاندارد (حداکثر ۱۸۰٪ به مدت ۳ ثانیه).
سیگنالهای تنظیم فرکانس:10V/ 0–10V/4–20mA و ورودی پالس
تجهیزات و محیط: فیلتر EMC و DC Choke (بنا به فریم)، بردهای پوششدار (Conformal Coating 3C3).
شبکهها:
پشتیبانی Modbus RTU (RJ45)، کارتهای CANopen (Master/Slave)، DeviceNet، EtherNet/IP و MODBUS TCP،
جدول مقایسه کاربردها و مشخصات اینورتر DELTA C2000 با سایر سریها
| سری اینورتر دلتا | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| MS300 | 0.2-22 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 کارت های جانبی: PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT, PROFINET | V/F SVC FOC Sensorless | تکفاز 115V تکفاز 230V 3فاز 230V 3فاز 460V 3 فاز 575V |
| EL-W | 0.2-5.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F Control, Vector Control) | تکفاز 200-240V سه فاز 380-400V |
| C200 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 CANopenکارت جانبی | V/F SVC VF+PG FOC+PG | تکفاز و سه فاز 230-460V |
| C2000 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 EtherNet/IP and MODBUS TCP protocol | 230 V / 460 V model: V / FSVCVF+PGFOC+PG TQC+PG PM+PG FOC sensorless TQC sensorless V / F+PG SVC | 230V 460V 575V 690V |
| CP2000 | 0.75-630 | 0-599 | Light Duty (LD) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | BACnet and Modbus کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP | V/F (V/F control) SVC (Sensorless Vector Control) PM (Permanent Magnet Motor) | 230V 460V 575V 690V |
| CH2000 | 0.75-450 | 0-599 | 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه | Modbus RTU روی RS485 CANopen/CANopen/EtherNet-IP/MODBUS TCP | V/F SVC VF + PG FOC + PG TQC + PG | تکفاز 115ولت تکفاز 230 ولت 3فاز230ولت 3فاز 460 ولت |
| EL | 0.2-3.7 | 0.1-599 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 PROFIBUS/ DeviceNet / CANopen | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز 115V تکفاز 230V |
| B | 0.75-75 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| ME300 | 0.1-7.5 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 | V/F SVC | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| MH300-L | 0.2-15 | 0-299 | 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | RS-485 (Modbus) / CAN port | V/F, SVC | 3فاز230V 3فاز 460V |
| M | 0.2-7.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
کاربردهای صنعتی درایو دلتا DELTA C2000
Extruders – اکسترودرها (اکسترودر)
Rubber millers – نوردهای لاستیک
Injection molding machines – ماشینهای تزریق پلاستیک (دستگاه تزریق)
Pipe bending machines – ماشینهای خمکاری لوله
Conveyance systems – سیستم های انتقال (کانوایر-نوار نقاله)
Winding machines – ماشینهای وایندر / پیچش
Bridge cranes – جرثقیل سقفی
Electromagnetic stirrers – همزنهای الکترومغناطیسی
نحوه پلاکخوانی اینورتر دلتا مدل C2000
روی نامپلیت (Nameplate) اطلاعات کلیدی درج میشود: ولتاژ ورودی/خروجی، جریان نامی، محدوده فرکانس، مدل دقیق (VFDxxxCxx…) و… . این دادهها برای تطابق توان موتور، کلاس ولتاژ و جریان بسیار مهماند.
نمونه:
Model: VFDxxxC23/43/53/63… (کد ولتاژ/نسخه)
Rated Voltage/Current: مثلاً 3Φ 380–480Vac، جریان خروجی نامی
Frequency Range: Max. 599Hz (ND) یا 300Hz (HD)
Frame Size: A…H برای ابعاد و جانمایی
Serial/Certs: UL/CE و… برای الزامات ایمنی/سازگاری.
دیاگرام ورودی و خروجیهای اصلی کنترل دور موتور DELTA C2000
مطابق با دفترچه راهنمای فارسی و دیتاشیت و کاتالوگ اینورتر دلتا C2000 ورودی توان سهفاز در ترمینالهای R/L1, S/L2, T/L3 و خروجی موتور U/V/W است. در فریمهای کوچکتر (A–C) چاپر ترمز داخلی تعبیه شده و برای فریمهای بزرگتر، ماژول ترمز اختیاری است. راکتور DC نیز بسته به فریم داخلی یا اختیاری است.
نکته ایمنی: تمامی سیمبندیها را پس از خاموش شدن کامل نشانگر توان انجام دهید.
دیاگرام ورودی/خروجیهای کنترلی اینورتر دلتا C2000
مطابق با دفترچه راهنمای فارسی و دیتاشیت و کاتالوگ اینورتر دلتا C2000 :
ورودیهای دیجیتال (MIx + COM)
برای فرمانهای Run/Stop، FWD/REV، چندسرعته، ریست خطا، اینترلاک.
انتخاب پلاریته با جامپر SINK/SOURCE (NPN/PNP)؛ مرجع مشترک COM.
تغذیه ورودیها از 24V داخلی (E24) یا منبع 24V خارجی.
خروجیهای دیجیتال (MOx + MXM)
اعلام وضعیتهایی مثل RUN، Fault، «فرکانس به مقدار تنظیم شده رسید».
مناسب بارهای سبک (اپتوکوپلر)؛ مرجع خروجیها MXM است. برای بار بالاتر از رله استفاده شود.
ورودیهای آنالوگ (AVI/ACI + ACM)
دریافت مرجع سرعت/گشتاور (ستپوینت) یا فیدبک فرآیند برای PID داخلی.
قابل انتخاب بین ولتاژی (۰…۱۰V) یا جریانی (۴…۲۰mA)؛ مرجع مشترک ACM.
خروجیهای آنالوگ (AFM بهصورت AVO/ACO + ACM)
مانیتورینگ کمّی برای PLC/نمایشگر: سرعت، فرکانس، جریان، بار و… .
قابل انتخاب بین ولتاژی (۰…۱۰V) یا جریانی (۰/۴…۲۰mA).
تغذیه و مرجعها (Commons)
E24: +24V داخلی کنترل؛
COM: مرجع ورودیهای دیجیتال؛
ACM: مرجع سیگنالهای آنالوگ؛
MXM: مرجع خروجیهای اپتو؛
DCM/VP: مرجع/تغذیه کارت PG.
بازخورد انکودر (PG: VP/DCM و A/B/Z)
تغذیه انکودر از VP (5 + یا 12V+ )؛ مرجع DCM.
سیگنالهای A/B/Z بهصورت Line Driver یا Open-Collector.
برای حلقهبسته در FOC/TQC و کنترل دقیق سرعت/موقعیت.
پورتهای شبکه و کارتهای ارتباطی
Modbus RTU (RJ45) بهصورت داخلی.
کارتهای اختیاری: EtherNet/IP، Modbus TCP، CANopen، Profibus-DP، Profinet (بسته به نیاز پروژه).

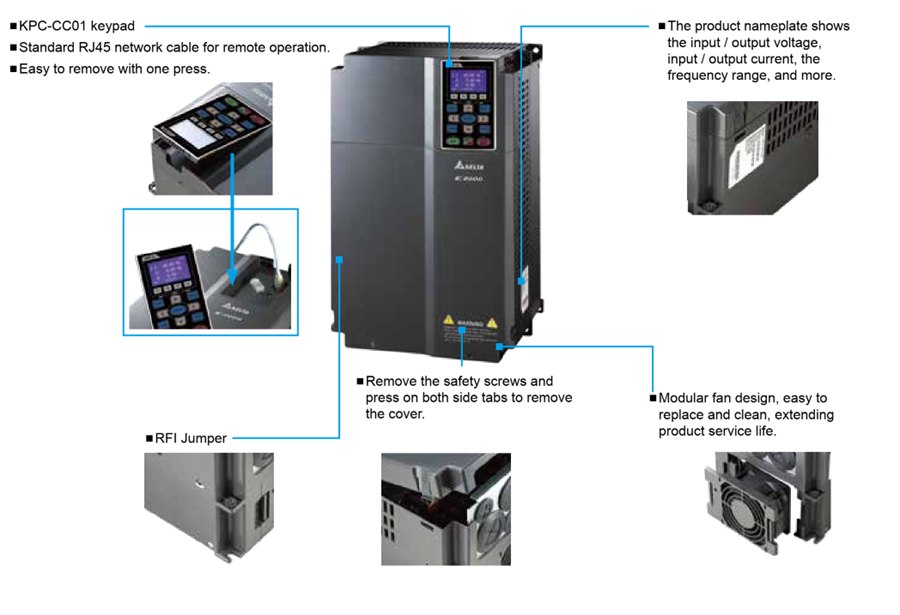

اجزای مختلف اینورتر دلتا مدل C2000
مطابق با دفترچه راهنمای فارسی و دیتاشیت و کاتالوگ اینورتر دلتا C2000
LCD Keypad قابل جداسازی (Hot-pluggable)، ترمینالهای قابل جداسازی، فن ماژولار، و تنوع کارتهای PG/I-O/شبکه.
فیلتر EMC داخلی، DC Choke و… .
لیست قیمت درایو DELTA C2000
قیمت اینورتر دلتا DELTA C2000 به عواملی مانند وابسته است: کلاس ولتاژ/توان، فریم، نیاز به چاپر ترمز/راکتور/فیلتر EMC، کارتهای شبکه و PG، درجه حفاظتی، و خدمات راهاندازی. برای تهیه لیست قیمت اینورتر دلتا C2000 یا خرید اینورتر دلتا سری C2000 از لینک زیر اقدام کنید:
لیست قیمت درایو دلتا C2000
نتیجهگیری تخصصی در مورد درایو دلتا C2000
اگر به یک درایو برداری چندمنظوره، دقیق و صنعتی با پوشش ولتاژی/توانی وسیع، گشتاور راهاندازی بسیار بالا، کنترلهای پیشرفته، حفاظتها و استانداردهای بینالمللی و ارتباطات شبکهای منعطف نیاز دارید، خرید اینورتردلتا C2000 پاسخ گوی نیاز های شماست. از HVAC تا کرین، از چاپ تا نوارنقاله، این سری باقابلیت هایی مانند پی ال سی داخلی، کارتهای ارتباطی و کیپد IP66، هم در بهرهوری انرژی و هم عملکرد قابل اطمینان است. برای انتخاب دقیق مدل، مد بار (LD/ND/HD)، ولتاژ ورودی، فریم و الزامات EMC/راکتور/ترمز را مطابق دیتاشیت اینورتر دلتا C2000 بررسی کنید.
لینک دانلود دیتا شیت درایو Delta c2000
خرید و دریافت لیست قیمت اینورتر دلتا C2000
برای مشاوره فنی تخصصی، استعلام موجودی و قیمت روز، دریافت کاتالوگ دیتاشیت و دفترچه راهنمای فارسی و خرید اینورتر دلتا C2000 از تتاصنعت ، همین حالا تماس بگیرید:02191091022
دیتاشیت اینورتر دلتا DELTA C2000
کاتالوگ فارسی اینورتر دلتا DELTA C2000
برای مشاهده لیست قیمت اینورتر ( درایو ) دلتا سری C2000 اینجا را کلیک کنید.
پرسشهای متداول
❓ تفاوت «درایو دلتا C2000» با «اینورتر DELTA C2000» چیه؟
هیچ؛ هر دو به یک محصول اشاره دارند. «اینورتر» نامی است که در بازار ایران رایج شده است.
❓ حداکثر فرکانس خروجی چقدر است؟
در ND/LD تا 599Hz و در HD تا 300Hz.
❓ تنظیم فرکانس کریر را روی چه مقداری بگذاریم؟
بازه 2–15 kHz (پیشفرض معمول 8kHz در فریمهای کوچک). افزایش کریر = افزایش تلفات/گرما — Derating طبق Pr.06-55.
❓ ظرفیت اضافهبار C2000 چقدر است؟
مدلهای 230/460V: در ND تا ۱۲۰٪ به مدت ۱ دقیقه و ۱۶۰٪ به مدت ۳ ثانیه؛ در HD تا ۱۵۰٪ به مدت ۱ دقیقه و ۱۸۰٪ به مدت ۳ ثانیه.
❓ آیا در C2000 کیپد LCD قابلحمل و مقاوم است؟
بله؛ درجه حفاظت IP66 دارد، قابلیت کپی پارامتر و برنامه PLC، نمایش چندستونهٔ وضعیت درایو و ساعت داخلی (RTC) را پشتیبانی میکند.
❓ شبکههای صنعتی C2000 کداماند؟
Modbus RTU (RJ45/RS-485) بهصورت داخلی؛ و کارتهای DeviceNet، EtherNet/IP، Modbus TCP، CANopen بهصورت جانبی.
