مقدمه
درایوهای فرکانس متغیر ﹙VFD﹚ هستهی تپندهی اتوماسیون صنعتی مدرناند. خرید اینورتر دلتا CH2000 بهعنوان درایوی سنگینکار ﹙Heavy Duty﹚ با کنترل برداری میدان ﹙FOC﹚ برای خطوطی که پایداری، توان لحظهای بالا و اطمینانپذیری مناسب میخواهند طراحی شده است. از ماشینابزار و جرثقیل تا تزریق پلاستیک و بالابر، این سری خوش قیمت مطابق با دیتاشیت و کاتالوگ اینورتر دلتا CH2000 میتواند با تحمل اضافهبار ۱۵۰٪ جریان نامی برای ۶۰ ثانیه و ۲۰۰٪ جریان نامی برای ۳ ثانیه، و گشتاور راهاندازی تا ۲۰۰٪ زیر سرعتهای بسیار پایین، دقیقا همان چیزی باشد که مهندسان به ان نیاز دارند.
علاوه بر موتورهای القایی ﹙IM﹚، سری CH2000 کنترل موتورهای مغناطیس دائم ﹙PM﹚ را نیز پوشش میدهد.
از دیدگاه زیرساخت، مطابق با دیتاشیت و کاتالوگ اینورتر دلتا CH2000 پروتکل های ارتباطی صنعتی ﹙MODBUS/RTU، MODBUS TCP، EtherNet/IP، CANopen DS𝟒𝟎𝟐 و DeviceNet با کارتهای جانبی﹚، و PLC داخلی با ظرفیت 𝟏𝟎K Steps، قابلیت یکپارچهسازی با PLCها، HMIها و شبکههای فیلدباس ایجاد میکند.
از نظر دوام، بردهای با روکش حفاظتی، چوک DC و فیلتر EMC ﹙در برخی مدلها بهصورت Built﹣in﹚ و طراحی دفع حرارتی جدا از بخشهای حساس، این سری را برای محیط های صنعتی سخت مناسب کرده است.
مشخصات فنی کامل اینورتر دلتا CH2000
اطلاعات زیر مطابق با دیتاشیت و کاتالوگ اینورتر دلتا CH2000 ارائه میگردد :
دامنه توان و ولتاژ ورودی ﹙مدلهای استاندارد IP𝟐𝟎/NEMA𝟏﹚:
𝟐𝟑𝟎VAC سهفاز: ۰٫۷۵ تا ۷۵ کیلووات ﹙کدهای 𝟎𝟎𝟕 تا 𝟕𝟓𝟎﹚.
𝟒𝟔𝟎VAC سهفاز: ۰٫۷۵ تا ۴۵۰ کیلووات ﹙کدهای 𝟎𝟎𝟕 تا 𝟒𝟓𝟎𝟎﹚.
تحمل اضافهبار: ۱۵۰٪ جریان نامی بهمدت ۶۰ ثانیه، ۲۰۰٪ بهمدت ۳ ثانیه ﹙حالت Super Heavy Duty﹚.
گشتاور راهاندازی: تا ۲۰۰٪ در سرعتهای بسیار پایین در حالت FOC+PG؛ مناسب شروع حرکتِ بارهای سنگین.
فرکانس خروجی: ۰ تا ۵۹۹ هرتز، با دقت تنظیم دیجیتال بالا.
روشهای کنترلی: V/F، SVC، VF+PG، FOC+PG، TQC+PG ﹙کنترل گشتاور﹚.
سازگاری موتوری: موتور القایی و PM
بهرهوری و ضریب توان: راندمان تا ۹۸٪ و cosφ>𝟎.𝟗𝟖 ﹙بسته به مدل﹚.
محیط کار و حفاظت: IP𝟐𝟎/UL Type𝟏/NEMA𝟏 ﹙بسته به مدل ﹣𝟐𝟏 یا ﹣𝟎𝟎﹚، دمای عملکرد ﹣۱۰ تا ۵۰°C ﹙SHD﹚ با قیود قاب و کاور.
ایمنی و استانداردها: STO مطابق EN/IEC𝟔𝟏𝟖𝟎𝟎﹣𝟓﹣𝟐، سطح کارکرد ایمنی SIL CL𝟐 و PL d، Cat.𝟑 ﹙برخی مدلها مستثنی﹚.
شبکه و PLC داخلی: MODBUS تعبیهشده، گزینههای EtherNet/IP، MODBUS TCP، CANopen DS𝟒𝟎𝟐، DeviceNet؛ PLC داخلی 𝟏𝟎K Steps.
ویژگیهای کرِین/بالابر: توالی زمانی پیشرفته ترمز مکانیکی ﹙Brake Delay/Dwell﹚، کنترل لغزش، پاسخ سریع به ضربه بار.
محدودیتهای گشتاور/جریان و DEB: محدودسازی گشتاور/جریان در چهار ربع برای حفاظت مکانیک؛ Deceleration Energy Backup جهت توقف امن در قطع لحظهای برق و بازیابی سرعت.
جدول مقایسه درایو دلتا CH2000 با دیگر سریهای درایو دلتا
مطابق کاتالوگ اینورتر دلتا CH2000 داریم:
| سری اینورتر دلتا | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| MS300 | 0.2-22 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 کارت های جانبی: PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT, PROFINET | V/F SVC FOC Sensorless | تکفاز 115V تکفاز 230V 3فاز 230V 3فاز 460V 3 فاز 575V |
| EL-W | 0.2-5.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F Control, Vector Control) | تکفاز 200-240V سه فاز 380-400V |
| C200 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 CANopenکارت جانبی | V/F SVC VF+PG FOC+PG | تکفاز و سه فاز 230-460V |
| C2000 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 EtherNet/IP and MODBUS TCP protocol | 230 V / 460 V model: V / FSVCVF+PGFOC+PGTQC+PG PM+PG FOC sensorless TQC sensorless V / F+PG SVC | 230V 460V 575V 690V |
| CP2000 | 0.75-630 | 0-599 | Light Duty (LD) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | BACnet and Modbus کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP | V/F (V/F control) SVC (Sensorless Vector Control) PM (Permanent Magnet Motor) | 230V 460V 575V 690V |
| CH2000 | 0.75-450 | 0-599 | 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه | Modbus RTU روی RS485 CANopen/CANopen/EtherNet-IP/MODBUS TCP | V/F SVC VF + PG FOC + PG TQC + PG | تکفاز 115ولت تکفاز 230 ولت 3فاز230ولت 3فاز 460 ولت |
| EL | 0.2-3.7 | 0.1-599 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 PROFIBUS/ DeviceNet / CANopen | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز 115V تکفاز 230V |
| B | 0.75-75 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| ME300 | 0.1-7.5 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 | V/F SVC | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| MH300-L | 0.2-15 | 0-299 | 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | RS-485 (Modbus) / CAN port | V/F, SVC | 3فاز230V 3فاز 460V |
| M | 0.2-7.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |

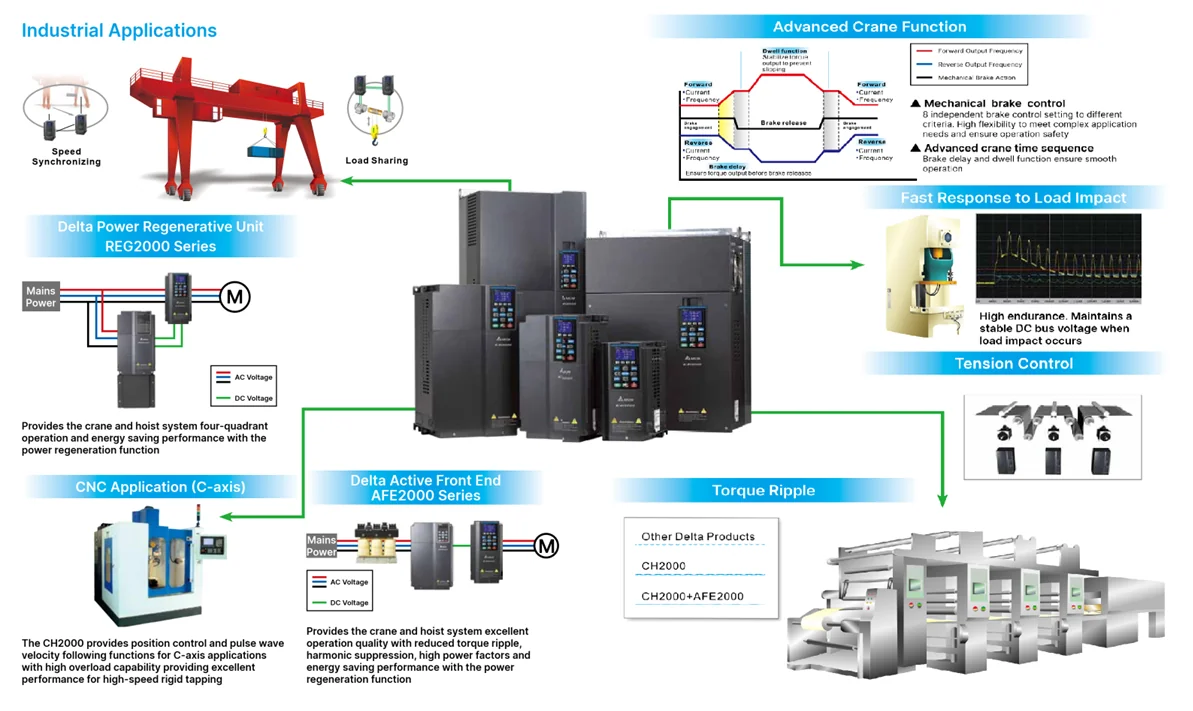

کاربرد درایو اینورتر دلتا CH2000 در صنعت

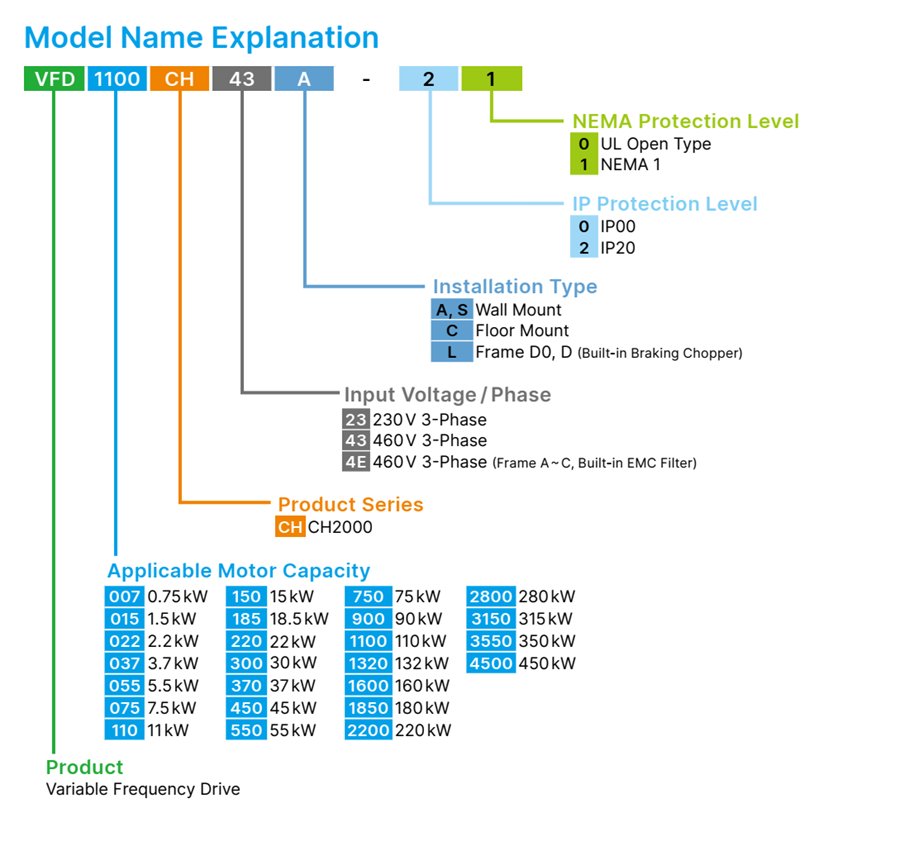

نحوه پلاکخوانی و تفسیر ناممدل در درایو DELTA CH2000
الگوی رایج: VFDxxxCHyyZ﹣tt
VFD: اینورتر دلتا
xxx: کُد توان ﹙مثلاً 𝟎𝟎𝟕≈𝟎.𝟕𝟓kW، 𝟏𝟓𝟎≈𝟏𝟓kW، 𝟒𝟓𝟎𝟎≈𝟒𝟓𝟎kW﹚
CH: سری CH2000
yy: کُد ولتاژ؛ 𝟐𝟑 ≈ 𝟐𝟎𝟎𝟒𝟖𝟎VAC ﹙سهفاز﹚
Z: شاخص پیکربندی/فیلتر EMC ﹙مثلاً A یا EA؛ در برخی مدلهای CH𝟒EA فیلتر EMC داخلی است﹚
tt: کُد نوع کاور/حفاظت؛ ﹣𝟐𝟏 ﹙IP𝟐𝟎/Type𝟏/NEMA𝟏﹚، ﹣𝟎𝟎 ﹙Open Type/IP𝟎𝟎﹚. برای برخی قابهای D𝟎–D𝟑 مدلهای …L﹣𝟎𝟎 نیز دیده میشود.

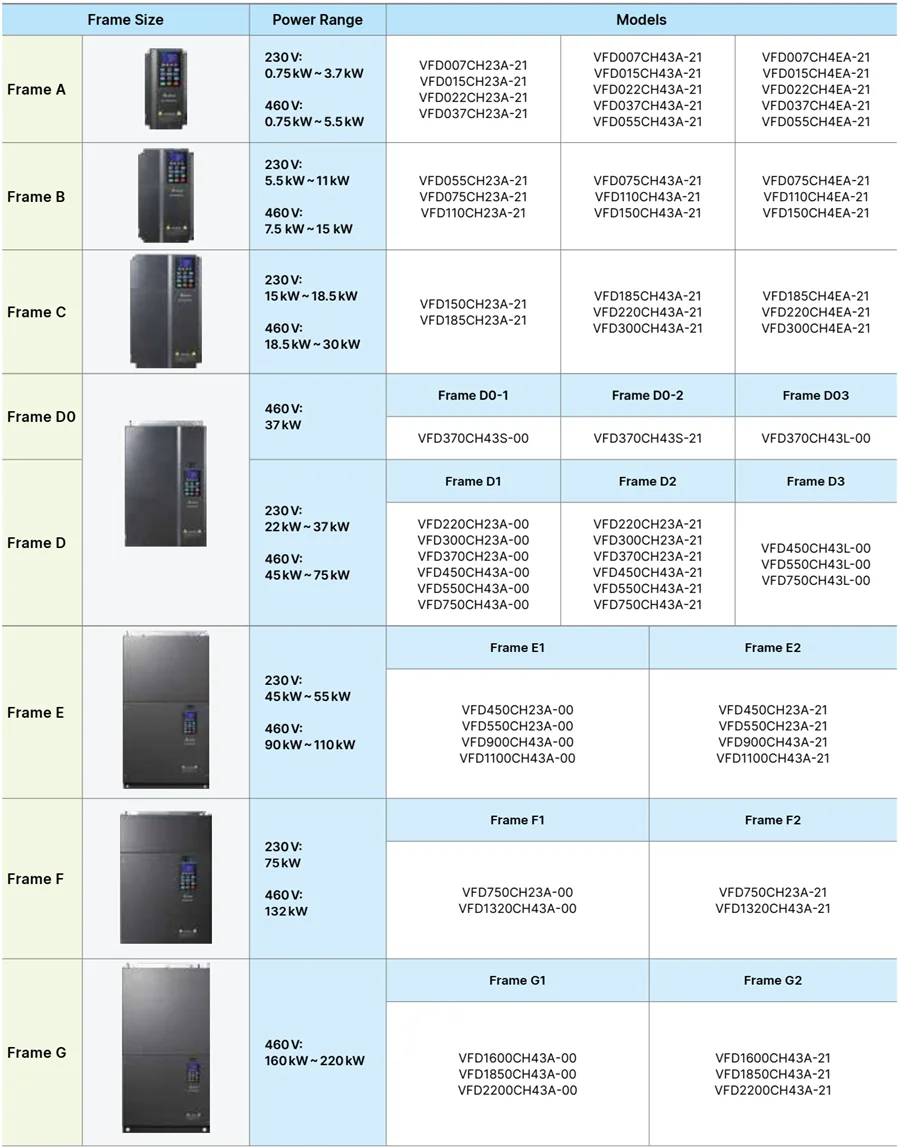

ابعاد درایو دلتا CH2000
دیاگرام ورودی و خروجیهای اصلی در درایو دلتا DELTA CH2000
قدرت سهفاز ورودی: R/L𝟏، S/L𝟐، T/L𝟑
خروجی موتور: U/T𝟏، V/T𝟐، W/T𝟑
ترمز دینامیکی: B𝟏، B𝟐 ﹙مقاومت ترمز – اختیاری/داخلی بسته به قاب﹚
پیشنهاد ایمنی: توصیه به نصب حفاظت روی RB𝟏–RC𝟏 ﹙ترمینالهای خروجی چندمنظوره﹚ برای جلوگیری از آسیب در خطا.
نکته مهم شبکه قدرت: استفاده از بانک خازنی اصلاح ضریب توان ﹙APFR﹚ در ورودی بدون راکتور توصیه نمیشود؛ در صورت الزام، راکتور بین درایو و APFR نصب شود.
پیکربندی ۱۲ پالس: برای قابهای G~H امکان ورودی ۱۲﹣Pulse با سیمکشی طبق نقشه استاندارد وجود دارد.

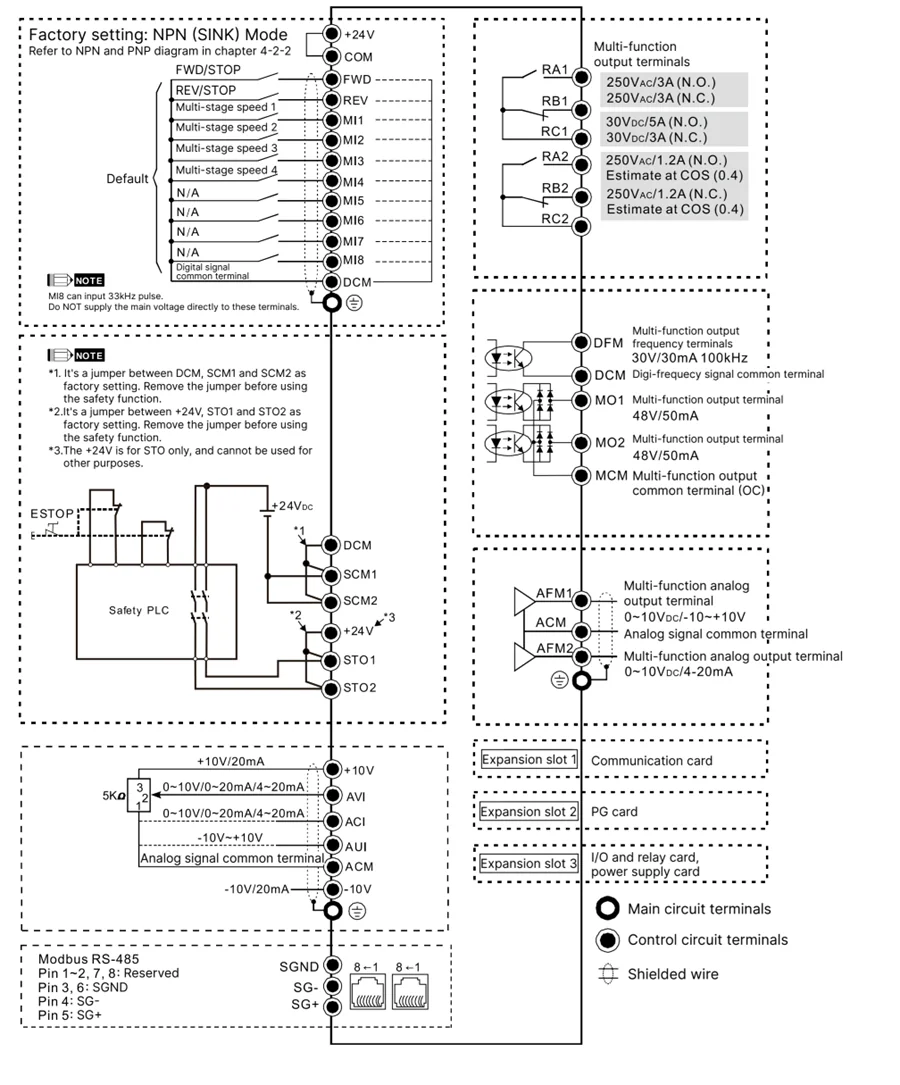

دیاگرام ورودی/خروجیهای کنترلی اینورتر دلتا CH2000
ورودیهای دیجیتال ﹙NPN/PNP﹚: حالت اولیهNPN ﹙SINK﹚؛ امکان تغییر به PNP طبق نقشه. ترمینال MI𝟖 ورودی پالسی تا 𝟑𝟑kHz دارد.
آنالوگ ورودی/خروجی: ولتاژ ﹣𝟏𝟎~+𝟏𝟎V / 𝟎~𝟏𝟎V و جریان 𝟎/𝟒~𝟐𝟎mA برای فرمان فرکانس/مانیتورینگ؛ انتخاب حالت از طریق پارامترهای بخش 𝟏𝟒﹣xx ﹙کارتهای اکستنشن A𝟐𝟐A نیز موجود است﹚.
ارتباطات و اسلاتها: سه اسلات توسعه برای کارتهای PG، I/O و Fieldbus؛ رابط RJ𝟒𝟓 برای MODBUS/ارتباطات محلی.
اجزای مختلف اینورتر ( درایو ) دلتا CH2000
کیپد KPC﹣CC𝟎𝟏 ﹙Hot﹣Pluggable﹚: اتصال RJ𝟒𝟓، قابلیت نصب روی درب تابلو.
فن ماژولار قابلتعویض و ترمینالهای قابلجداسازی برای نگهداری آسان.
کارتهای فیدبک PG ﹙Line Driver/Open﹣Collector/Resolver/UVW/Sine﹣Cosine﹚ با فرکانس ورودی تا ۳۰۰–۶۰۰kHz بسته به مدل کارت.
کارتهای شبکه قابل پشتیبانی در درایو دلتا CH2000
: CMC﹣EIP𝟎𝟏 ﹙EtherNet/IP﹚، CMC﹣MOD𝟎𝟏 ﹙MODBUS TCP﹚ CMC﹣DN𝟎𝟏 ﹙DeviceNet﹚، EMC﹣COP𝟎𝟏 ﹙CANopen﹚ و… با نرمافزارهای پیکربندی اختصاصی دلتا.
PLC داخلی 𝟏𝟎K Steps با امکان Master CANopen برای همزمانسازی چند درایو.
نتیجهگیری تخصصی
اگر سازمان شما با بارهای سنگین، ضربهای و شرایط محیطی سخت مواجه است، با خرید اینورتر دلتا CH2000 با گشتاور راهاندازی ۲۰۰٪، تحمل اضافهبار ۲۰۰٪/۱۵۰٪، DEB/Ride﹣Thru، کنترل چهارربعی گشتاور و شبکههای صنعتی پیشرفته، راهکاری صنعتی و قابل اتکا ارائه میدهد. افزونبراین، کنترل موتور PM و PLC داخلی، هزینه و پیچیدگی سیستم را کاهش میدهد. برای کاربردهای سبکتر/اقتصادی، خانوادههایی مثل EL﹣W/MS𝟑𝟎𝟎 کفایت میکنند؛ اما در جایی که «باید کار کند»، درایو دلتا CH2000 میدرخشد.
کاتالوگ اینورتر دلتا CH2000
دریافت لیست قیمت و کاتالوگ اینورتر دلتا CH2000
اگر قصد مشاوره تخصصی یا دریافت قیمت و یا خرید اینورتر دلتا CH2000 را دارید، همین حالا با کارشناسان ما تماس بگیرید(02191091022).
📞 مشاوره رایگان | ⚡ تحویل فوری | 🛠️ خدمات پس از فروش معتبر
لیست قیمت اینورتر دلتا CH2000
پرسشهای متداول
❓ تفاوت «اینورتر دلتا CH2000» با «C2000» چیست؟
**CH2000** برای سنگینکار و شرایط ضربهای طراحی شده و در **گشتاور/تحمل اضافهبار** برتری دارد.
❓ آیا درایو دلتا CH2000 موتور PM را هم راهاندازی میکند؟
بله؛ سری **CH2000** برای **IM** و **PM** قابلاستفاده است.
❓ تحمل اضافهبار واقعی در درایو DELTA CH2000 چقدر است؟
**۱۵۰٪ / ۶۰ ثانیه** و **۲۰۰٪ / ۳ ثانیه** در حالت **SHD (Super Heavy Duty)**.
❓ حداکثر فرکانس خروجی اینورتر دلتا CH2000 چقدر است؟
تا **۵۹۹ هرتز**.
❓ آیا درایو دلتا CH2000 فیلتر EMC داخلی دارد؟
در برخی زیرمدلها (مثلاً **CH4EA**) فیلتر **EMC Built-in** است.
❓ چه کارتهای شبکهای پشتیبانی میشود؟
**MODBUS (داخلی)** و کارتهای **EtherNet/IP، MODBUS TCP، CANopen DS402، DeviceNet**.
❓ آیا برای ورودی بانک خازنی اصلاح ضریب توان محدودیت داریم؟
بله؛ بدون **راکتور** توصیه نمیشود. در صورت نیاز، راکتور را بین درایو و **APFR** نصب کنید.
❓ آیا STO جزو ویژگیهای اینورتر دلتا CH2000 است؟
بله؛ **Safe Torque Off (STO)** بر پایهٔ استانداردهای ایمنی ارائه میشود (ممکن است برخی مدلها مستثنا باشند).
❓ راهاندازی DELTA CH2000 چگونه است؟
انتخاب **مد کنترلی** (V/F یا **FOC+PG**)، اجرای **Auto-Tune**، تنظیم محدودیت **گشتاور/جریان**، تست جهت چرخش و بررسی **ترمز/DEB**.
❓ از کجا «کاتالوگ فارسی درایو دلتا CH2000» یا «دیتاشیت اینورتر دلتا CH2000» را بگیرم؟
از لینکهای معرفیشده برای **«دیتاشیت اینورتر دلتا CH2000»** و **کاتالوگ فارسی** میتوانید دریافت کنید.
