اینورتر دلتا EL﹣W | درایو دلتا EL-W | مشخصات فنی | لیست قیمت اینورتر دلتا EL-w
مقدمه
اینورتر ( درایو ) دلتا EL-W یک درایو کامپکت با کنترل برداری بدون سنسور است که با تمرکز بر سادگی راهاندازی، قابلیت اطمینان، قیمت اقتصادی و کارکرد پایدار برای کاربردهای سبک تا متوسط مثل نوار نقالهها، پمپها، فنها، دستگاههای برش عرضه شده است. این سری، ضمن ارائهی PID داخلی، کنترل چندسرعته، پروتکل ارتباطی Modbus/RS﹣𝟒𝟖𝟓 و تحمل اضافهبار ۱۵۰٪ بهمدت ۶۰ ثانیه، در عین فشردگی، خروجی فرکانس ۰٫۱ تا ۴۰۰ هرتز را پوشش میدهد و مطابق با نیازهای رایج اتوماسیون صنعتی طراحی شده است.
در این مقالهٔ جامع ، به منظور ارائه یک راهنمایی برای خرید با تکیه بر دیتاشیت اینورتر دلتا EL﹣W و کاتالوگ فارسی درایو دلتا EL﹣W ، بهصورت ساختاریافته تمام جنبههای انتخاب محصول، کاربرد، ابعاد، دیاگرامهای اصلی و کنترلی، و همچنین راهنمای خرید و قیمت را پوشش میدهیم تا بتوانید مانند یک متخصص برای پروژه خود بهترین تصمیم را بگیرید.
مشخصات فنی کامل اینورتر دلتا EL﹣W
هنگام خرید درایو ( اینورتر ) دلتا EL-W مطابق با دیتاشیت و کاتالوگ اینورتر دلتا EL-W باید به مشخصات و توانایی های این درایو توجه کنیم :
مد کنترل: SPWM با V/F و کنترل برداری بدون سنسور ﹙Sensorless Vector﹚ برای دقت سرعت و گشتاور بهتر نسبت به V/F معمولی.
تحمل اضافهبار: ۱۵۰٪ جریان نامی بهمدت ۱ دقیقه ﹙۶۰ ثانیه﹚.
دامنه فرکانس خروجی: ۰٫۱ تا ۴۰۰ هرتز.
ولتاژ و قدرت ورودی/خروجی
سری ۲۱ ﹙EL𝟐𝟏W﹚: ورودی تکفاز ۲۰۰–۲۴۰VAC، مدلهای ۰٫۲ تا ۲٫۲kW ﹙۰٫۲۵ تا ۳HP﹚.
سری ۴۳ ﹙EL𝟒𝟑W﹚: ورودی سهفاز ۳۸۰–۴۸۰VAC، مدلهای ۰٫۴ تا ۵٫۵kW ﹙۰٫۵ تا ۷٫۵HP﹚.
تحمل ولتاژ ورودی: ±۱۰٪؛ تحمل فرکانس ورودی: ±۵٪ ﹙۴۷–۶۳Hz﹚.
محیط و ایمنی
درجه حفاظتی بدنه: IP𝟐𝟎؛ آلایندگی محیط: درجه ۲؛ دمای کاری: °C ۵۰…–۱۰ ﹙برای VFD𝟎𝟎𝟕EL𝟐𝟏W، کیت فن برای ۵۰°C لازم است﹚.
رابطها و I/O کنترلی
دیجیتال: MI𝟏 تا MI𝟒 ﹙پیشفرض MI𝟏=Run/Stop﹚، +𝟐𝟒V/ DCM ﹙ظرفیت کل ۶۰mA﹚. حالتهای NPN/PNP با دیپسوییچ.
آنالوگ: AVI ﹙۰–۱۰V﹚، ACI ﹙۴–۲۰mA﹚، رزولوشن ۱۰بیت.
ارتباطات: RJ𝟒𝟓/RS﹣𝟒𝟖𝟓 ﹙Modbus﹚ از طریق SG+ / SG﹣ ﹙به پینهای RJ𝟒𝟓 متصل هستند﹚.
جدول مقایسه کامل کاربردها و مشخصات اینورتر دلتا EL﹣W با دیگر سریهای دلتا
در جدول زیر، مطابق با دیتاشیت و کاتالوگ اینورتر دلتا EL-W اینورتر DELTA EL﹣W با دیگر انواع سری های درایو دلتا مقایسه شده اند.
سری اینورتر دلتا | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| MS300 | 0.2-22 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 کارت های جانبی: PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT, PROFINET | V/F SVC FOC Sensorless | تکفاز 115V تکفاز 230V 3فاز 230V 3فاز 460V 3 فاز 575V |
| EL-W | 0.2-5.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F Control, Vector Control) | تکفاز 200-240V سه فاز 380-400V |
| C200 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 CANopenکارت جانبی | V/F SVC VF+PG FOC+PG | تکفاز و سه فاز 230-460V |
| C2000 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 EtherNet/IP and MODBUS TCP protocol | 230 V / 460 V model: V / FSVCVF+PGFOC+PGTQC+PGPM+PGFOC sensorlessTQC sensorless PM sensorless 575 V / 690 V model: V / FV / F+PGSVC | 230V 460V 575V 690V |
| CP2000 | 0.75-630 | 0-599 | Light Duty (LD) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | BACnet and Modbus کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP | V/F (V/F control) SVC (Sensorless Vector Control) PM (Permanent Magnet Motor) | 230V 460V 575V 690V |
| CH2000 | 0.75-450 | 0-599 | 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه | Modbus RTU روی RS485 CANopen/CANopen/EtherNet-IP/MODBUS TCP | V/F SVC VF + PG FOC + PG TQC + PG | تکفاز 115V تکفاز 230V |
| EL | 0.2-3.7 | 0.1-599 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 PROFIBUS/ DeviceNet / CANopen | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز 115V تکفاز 230V |
| B | 0.75-75 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| ME300 | 0.1-7.5 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 | V/F SVC | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| MH300-L | 0.2-15 | 0-299 | 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | RS-485 (Modbus) / CAN port | V/F, SVC | 3فاز230V 3فاز 460V |
| M | 0.2-7.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |

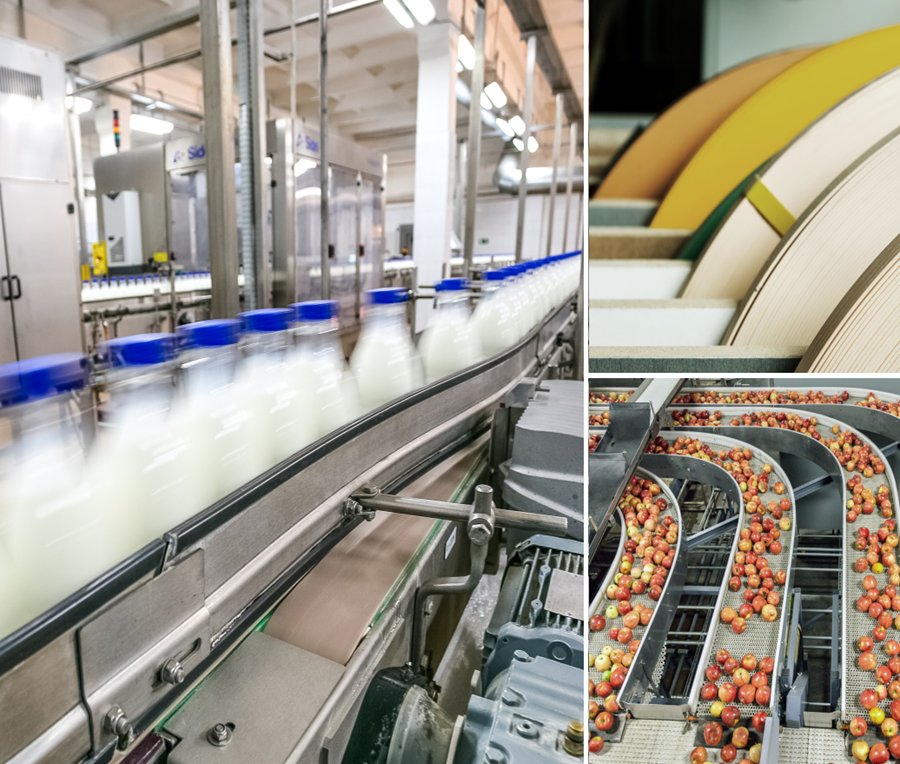

کاربرد درایو اینورتر دلتا EL﹣W در صنعت
“Edge banding machine → ماشین لبهچسبان
Logistic conveyor → نوار نقالهِ لجستیکی
Material handling → جابجایی مواد / حملونقل مواد
Constant pressure pump → پمپ فشارِ ثابت (معمولاً: بوسترپمپ با کنترل فشار ثابت)”

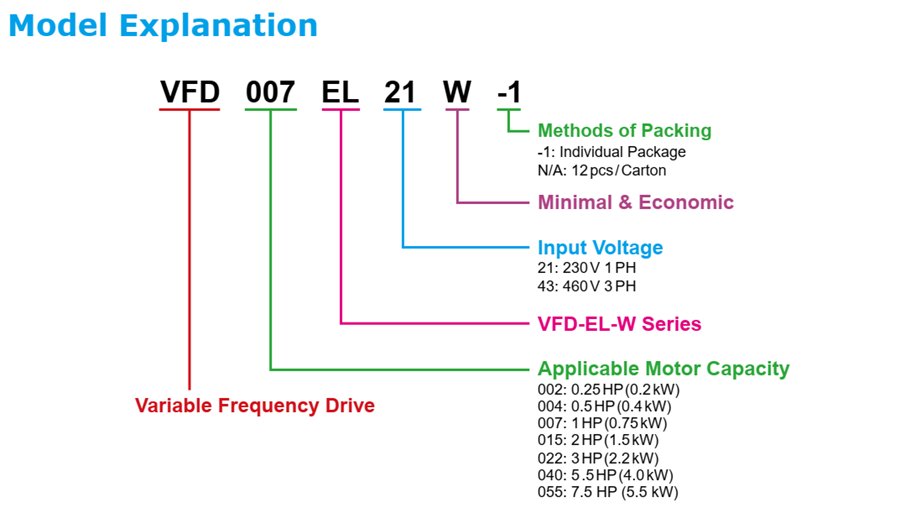

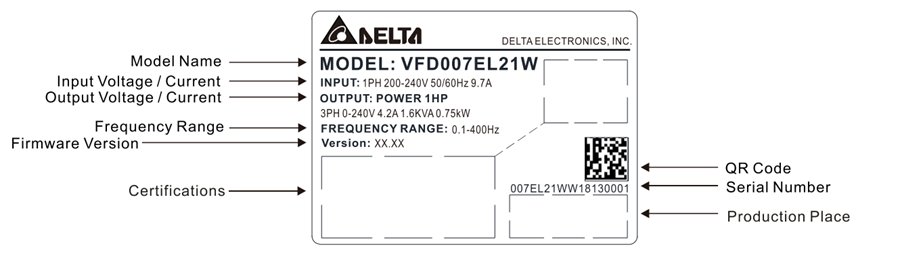

نحوه پلاکخوانی اینورتر دلتا EL﹣W
کد نمونه: VFD𝟎𝟎𝟕EL𝟐𝟏W﹙﹣𝟏﹚
VFD: مبدل فرکانس دلتا
𝟎𝟎𝟕: توان حدود ۰٫۷۵kW ﹙۱HP﹚
EL: خانواده EL
𝟐𝟏: ۲۳۰VAC تکفاز؛ 𝟒𝟑برای ۴۶۰VAC سهفاز
W: زیرسری EL﹣W
﹙﹣𝟏﹚: نوع بستهبندی ﹙تکی﹚
این کدگذاری در کاتالوگ بهوضوح تشریح شده است.

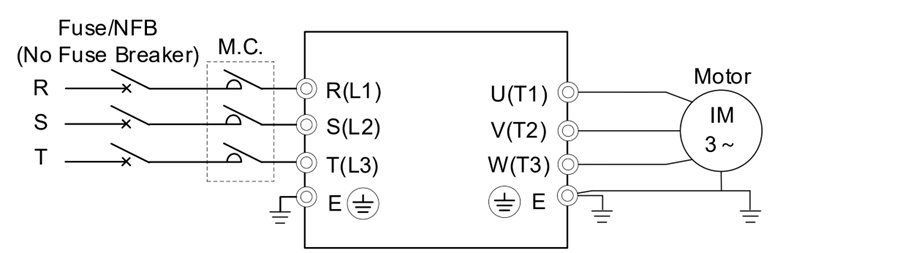

دیاگرام ورودی و خروجیهای اصلی اینورتر دلتا EL﹣W
ترمینالهای قدرت
R/L𝟏, S/L𝟐, ﹙T/L𝟑﹚: ورودی برق ﹙۲۳۰V تکفاز / ۴۶۰V سهفاز﹚
U/T𝟏, V/T𝟐, W/T𝟑: خروجی سهفاز به موتور
⏚ ﹙Ground﹚: زمین حفاظتی با کابل کوتاه و مطمئن

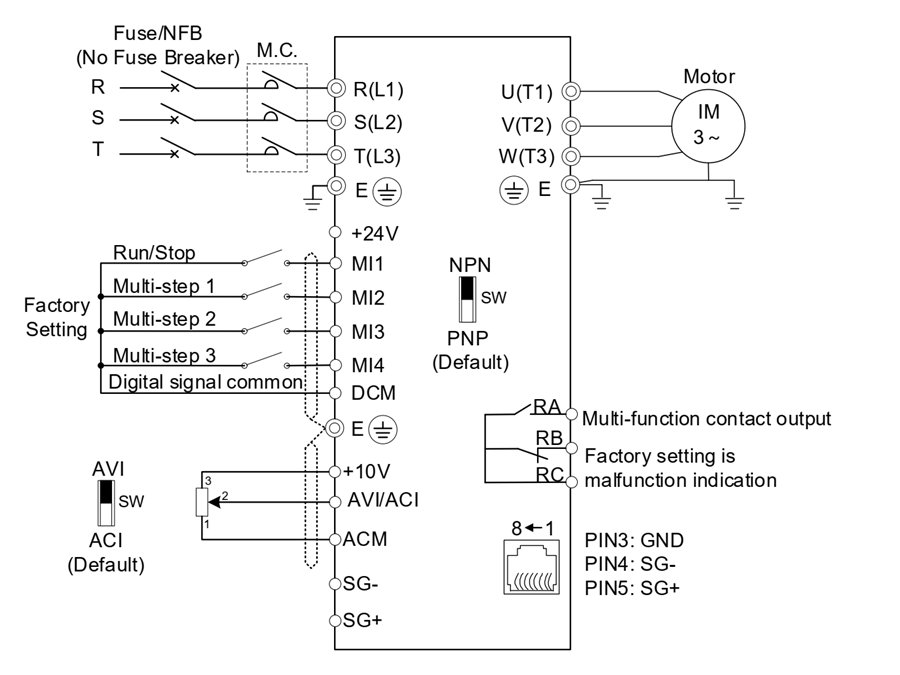

دیاگرام ورودی/خروجیهای کنترلی اینورتر دلتا EL﹣W
دیجیتال ﹙NPN/PNP قابل انتخاب﹚
MI𝟏: Run/Stop ﹙پیشفرض﹚
MI𝟐…MI𝟒: چندمنظوره ﹙چندسرعته، تغییر جهت، ریست، JOG، …﹚
+𝟐𝟒V / DCM: تغذیه داخلی ورودیها ﹙مجموعاً ۶۰mA؛ در هر استفاده از MI حدود ۶mA لحاظ کنید﹚
آنالوگ
AVI: ۰–۱۰V ﹙پتانسیومتر ۵kΩ-۰٫۵W﹚
ACI: ۴–۲۰mA
شبکه
RS﹣𝟒𝟖𝟓 ﹙Modbus﹚ از طریق SG+ / SG﹣ که به پینهای RJ𝟒𝟓 متصل است ﹙یکی را استفاده کنید﹚.

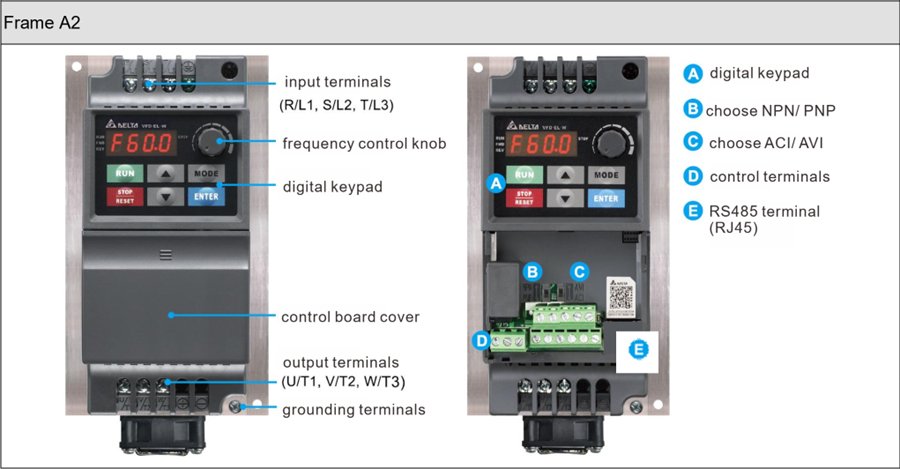

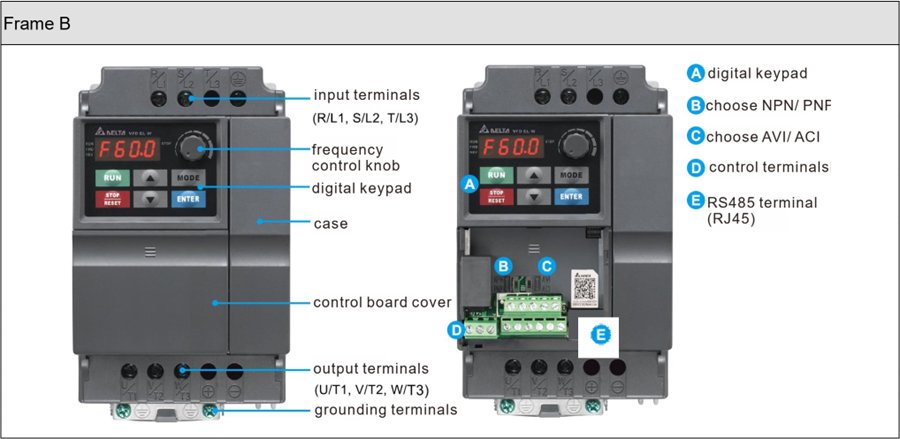

اجزای مختلف اینورتردلتا EL﹣W
کیپد دیجیتال با ۴ LED وضعیت﹙RUN/STOP/FWD/REV﹚رقم سونسگمنت، کلیدهای RUN/STOP/RESET و تنظیم فرکانس.
کیپدهای انتخابی: VFD﹣PU𝟎𝟔/PU𝟎𝟖/PU𝟎𝟖V ﹙ابعاد، امکانات، کپی/ریکورد پارامتر﹚.
فریمها: A𝟏 ﹙۰٫۲–۰٫۷۵kW﹚، A𝟐 ﹙۱٫۵kW﹚، B ﹙۱٫۵–۵٫۵kW سهفاز/۲٫۲kW تکفاز به بالا﹚.
اکسسوریها: کیت فن MKEL﹣AFKM𝟏 ﹙برای VFD𝟎𝟎𝟕EL𝟐𝟏W در ۵۰°C﹚، راکتور ورودی/خروجی، چوک صفرفاز RF𝟐𝟐𝟎X𝟎𝟎A، کابلهای RJ𝟒𝟓 با طولهای مختلف.
لیست قیمت اینورتر دلتا EL﹣W
قیمت اینورتر دلتا EL﹣W تابع توان، ولتاژ ورودی، لوازم جانبی، گارانتی و … میباشد، برای تهیه لیست قیمت اینورتردلتا EL-W یا از لینک زیر اقدام کنید، یا با کارشناسان تتاصنعت تماس بگیرید.
لیست قیمت درایو EL-W
خرید اینورتر دلتا EL-W
نتیجهگیری تخصصی
برای پروژههایی که به PID داخلی، Modbus/RS﹣𝟒𝟖𝟓 و کنترل چندسرعته نیاز دارند و در عین حال محدودیت فضا/بودجه دارند؛ اینورتردلتا EL﹣W یک راهحل بهینه میباشد؛همچنین این درایو با دامنه فرکانس ۰٫۱–۴۰۰Hz، تحمل ۱۵۰٪ اضافهبار و I/O منعطف ﹙NPN/PNP﹚، اکثر سناریوهای پمپ/فن و انتقال مواد را بهسادگی پوشش میدهد. اگر پروژهٔ شما به کنترل موقعیت، گشتاور پیشرفته، شبکههای صنعتی وسیع یا close loop نیاز دارد، درایو دلتا C𝟐𝟎𝟎𝟎 / C𝟐𝟎𝟎𝟎 Plus را برای سطح بالاتر عملکرد در نظر بگیرید؛ اما برای اکثر کاربردهای عمومی، خرید اینورتر دلتا DELTA EL﹣W انتخابی هوشمندانه است.
دیتاشیت و لیست قیمت اینورتر ( درایو ) دلتا EL-W
اگر برای انتخاب و دریافت دیتاشیت و کاتالوگ و خرید اینورتر دلتا EL-W به جمعبندی نهایی نیاز دارید، مشخصات زیر را برای ما ارسال کنید تا لیست قیمت درایو EL﹣W و پیشنهاد فنی و اختصاصی برای پروژه خود را دریافت کنید:
کد مدل/توان و ولتاژ ﹙مثلاً VFD𝟎𝟐𝟐EL𝟐𝟏W﹙﹣𝟏﹚﹚
نوع کاربرد ﹙پمپ، فن، نوارنقاله…﹚، چرخه کار، طول کابل موتور؛
نیازمندی ها: PID داخلی/مولتیپامپ، Modbus، و هر وسایل جانبی ﹙کیت فن/راکتور﹚؛
شرایط محیطی ﹙دما، گردوغبار، تابلو/کابینت، ارتفاع﹚.
برای خرید اینورتر دلتا EL﹣W یا دریافت دیتاشیت اینورتردلتا EL﹣W (کاتالوگ فارسی درایو دلتا EL﹣W)، همین حالا با کارشناسان ما در تتا صنعت ارتباط بگیرید، تا در سریعترین زمان، پیشفاکتور و پیشنهاد فنی و اختصاصی برای پروژه خود را دریافت کنید.
پرسشهای متداول
❓ حداکثر فرکانس خروجی اینورتر دلتا EL-W چقدر است؟
**۴۰۰ Hz**.
❓ آیا درایو DELTA EL-W کنترل برداری دارد؟
بله؛ کنترل برداری بدون سنسور (Sensorless Vector) علاوهبر V/F پشتیبانی میشود.
❓ تحمل اضافهبار درایو دلتا EL-W چقدر است؟
**۱۵۰٪ جریان نامی بهمدت ۶۰ ثانیه**.
❓ برای پمپ فشار ثابت، آیا به PLC نیاز دارم؟
در بسیاری از پروژهها خیر؛ قابلیتهای **PID داخلی، Multi-Pump و Sleep/Wake** نیاز به PLC را حذف میکند.
❓ طول کابل موتور در DELTA EL-W چه محدودیتی دارد؟
تا **۴ kW** بهتر است **≤ ۲۰ m** باشد (برای طولهای بیشتر یا توانهای بالاتر، **راکتور خروجی** پیشنهاد میشود).
❓ چه زمانی راکتور ورودی لازم است؟
در شبکههای قوی/توان بالا یا برای بهبود ضریب توان و کاهش هارمونیک؛ **جدول مقادیر پیشنهادی در دیتاشیت EL-W** آمده است.
❓ آیا میتوان از GFCI استفاده کرد؟
بله؛ **حساسیت ≥ ۲۰۰ mA** و **تأخیر ≥ ۰٫۱ s** توصیه میشود تا تریپ مزاحم رخ ندهد.
❓ تفاوت اصلی درایو DELTA EL-W با درایو دلتا C2000 چیست؟
**C2000** برای کاربردهای پیشرفتهٔ سرعت/گشتاور/موقعیت، PLC داخلی و شبکههای گسترده مناسبتر است؛ **EL-W** برای کاربردهای عمومی و اقتصادی.
❓ آیا دفترچه راهنمای فارسی/کاتالوگ وجود دارد؟
بله؛ در مقالهٔ «دیتاشیت اینورتر دلتا EL-W | کاتالوگ و دفترچه راهنمای EL-W» به لینکها ارجاع شده است.
❓ خطاهای رایج چیست؟
**oc / ov / Lv / oH1 / oL / PHL** و …؛ **جدول عیبیابی** با علل و اقدامات لازم برای رفع خطا در فصل ۶ دیتاشیت درج شده است.
