مقدمه کلی

اینورتر دلتا L یک درایو AC جمع‌وجور و اقتصادی برای راه‌اندازی و کنترل سرعت موتورهای سه‌فاز کوچک است که با تمرکز بر سادگی نصب، قابلیت اطمینان و کنترل نرم، در کاربردهای سبک تا نیمه‌سبک استفاده می‌شود. اگر به دنبال یک راه‌حل کم‌حجم، کم‌هزینه و با راه‌اندازی سریع برای فن‌ها، پمپ‌های کوچک، نقاله‌های سبک، تجهیزات آزمایشگاهی هستید، درایو دلتا L (گاهی با عنوان اینورتر DELTA L یا DELTA inverter L) از بهترین گزینه‌هاست.

مشخصات فنی کامل اینورتر دلتا L

ولتاژ و توان‌های نامی

  • کلاس ورودی: تک‌فاز 100–120Vac و 200–240Vac با تلرانس ولتاژ ±10٪ و فرکانس 50/60Hz ±5٪. خروجی سه‌فاز 0–240Vac با بازه فرکانس 1.00 تا 120.00Hz.
  • توان‌های قابل اتصال: 25/40W و 60/100W (کد مدل 40W برای 25/40W و 001 برای 60/100W).
  • ظرفیت/جریان نامی نمونه: برای 25/40W حدود 106/152 VA با جریان 28/0.4 A؛ برای 60/100W حدود 212/303 VA با جریان 0.56/0.8 A (بسته به کلاس ولتاژ).

ساختار کنترلی و کلیدزنی

  • روش PWM: SVPWM با فرکانس کریر 10kHz برای خروجی نرم و نویز کمتر.
  • تقویت گشتاور (Torque Boost): انتخاب 0% یا 8%.
  • تحمل اضافه‌بار: 150% جریان نامی به‌مدت 1 دقیقه.

رابط کاربری و منابع فرمان

  • سه منبع فرمان‌دهی قابل انتخاب: 1) پنل جلو، 2) ترمینال‌های خارجی، 3) RS-485 (Modbus ASCII)؛ انتخاب از طریق DIP SW6 و SW7.
  • تنظیم فرکانس: پتانسیومتر پنل؛ همچنین ورودی آنالوگ AVI با انتخاب 0–10Vdc یا 4–20mA (طبق کاتالوگ L-Series).

ورودی/خروجی‌های اصلی (قدرت) و کنترلی

  • ترمینال‌های قدرت:
    L/L1, N/L2 (ورودی AC تک‌فاز)، U/T1, V/T2, W/T3 (خروجی سه‌فاز موتور)، و ترمینال ارت.
  • ترمینال‌های کنترلی:
    M0 (RUN/STOP)، M1 (FWD/REV)، MO1 (خروجی خطا Open-Collector)، DCM (مشترک دیجیتال)، و پورت RS-485.
  • نکته ایمنی RS-485: اتصال مودم/خط تلفن به پورت RS-485 ممنوع است (آسیب دائمی).

حفاظت‌ها و عیب‌یابی

  • حفاظت‌ها: اضافه‌ولتاژ (OV)، اضافه‌جریان (OC)، افت ولتاژ (LV)، اضافه‌بار (OL)، اضافه‌دما (OH)، حفاظت حرارتی الکترونیکی و Self-test.
  • LED آلارم و الگوهای چشمک‌زن: نمایش OC/OV/OL/OH/LV و راهکارهای رفع هرکدام (افزایش زمان رمپ، بررسی بار، تهویه، محدوده ولتاژ ورودی و …).

شرایط محیطی و نصب

  • دمای کارکرد: −10 تا +40°C؛ رطوبت: کمتر از 90% بدون میعان؛ ارتفاع نصب: ≤ 1000m؛ لرزش: 1G زیر 20Hz و 0.6G در 20–50Hz
  • نکات نصب: جداسازی مسیر کابل‌های قدرت/موتور/کنترل؛ ۵ دقیقه صبر برای دشارژ خازن DC؛ عدم استفاده از های‌پات روی کابل‌های متصل؛ تحمل اتصال‌کوتاه شبکه: مناسب مدار ≤ 5000A rms (مدل‌های 230V تا 240V).

ارتباط سریال RS-485 (Modbus ASCII, 7-N-2 @ 9600)

  • کنترل و مانیتورینگ: فرمان RUN/STOP/FWD/REV و تنظیم فرکانس از طریق رجیسترها؛ خواندن فرکانس/جریان/ولتاژ باس و کد خطا.
  • آدرس‌دهی: 1 تا 63 (0 = برادکست بدون پاسخ). تنظیم آدرس با DIP1…6 وقتی SW7=ON و ذخیره هنگام روشن‌شدن.
  • کدهای پرتکرار: 03h (خواندن تا 12 کلمهٔ پیوسته)، 06h (نوشتن یک کلمه)؛ LRC برای Check-sum؛ فریم 10-بیتی (7,N,2).
  • رجیسترهای مهم:
    2000h (کلمه فرمان؛ بیت‌های Run/Stop و FWD/REV)، 2001h (فرمان فرکانس)، 2100h (کُد خطا)، 2103h (فرکانس خروجی)، 2104h (جریان خروجی)، 2105h (ولتاژ باس DC).
  • کدهای استثناء: 01 (Illegal command)، 02 (Illegal address)، 03 (Illegal value)، 04 (Slave failure)، 09 (Check-sum)، 20 (Watchdog).

جدول مقایسه کامل اینورتر دلتا L با دیگر سری‌های درایو دلتا

سری اینورتر دلتا

توان(kW)فرکانس خروجی(Hz)ظرفیت اضافه بارپروتکل ارتباطینوع کنترل

 ولتاژ ورودی

MS3000.2-220-599Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه
150درصد جریان نامی به مدت 3 ثانیه
Heavy Duty (HD)
150درصد جریان نامی به مدت 60ثانیه
200درصد جریان نامی به مدت 3 ثانیه		Modbus RTU روی RS485
کارت های جانبی:
PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT, PROFINET		V/F

SVC

FOC Sensorless

تکفاز 115V
تکفاز 230V
3فاز 230V
3فاز 460V
3 فاز 575V
EL-W0.2-5.50.1-400150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485SPWM (Sinusoidal Pulse Width Modulation) control (V/F Control, Vector Control)تکفاز 200-240V
سه فاز 380-400V
C2000.75-6300-599Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه
Heavy Duty (HD)
150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه		Modbus RTU روی RS485
CANopenکارت جانبی		V/F

SVC

VF+PG

FOC+PG

تکفاز و سه فاز 230-460V
C20000.75-6300-599Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه
Heavy Duty (HD)
150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه		Modbus RTU روی RS485
EtherNet/IP and MODBUS TCP protocol		230 V / 460 V model:
V / FSVCVF+PGFOC+PGTQC+PG

PM+PG

FOC sensorless

TQC sensorless
PM sensorless
575 V / 690 V model:
V / F

V / F+PG

SVC

230V
460V
575V
690V
CP20000.75-6300-599Light Duty (LD)
120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه		BACnet and Modbus
کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP		 V/F (V/F control)

SVC (Sensorless Vector Control)

PM (Permanent Magnet Motor)

230V
460V
575V
690V
CH20000.75-4500-599 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه
150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه		Modbus RTU روی RS485
CANopen/CANopen/EtherNet-IP/MODBUS TCP		V/F

SVC

VF + PG

FOC + PG

TQC + PG

تکفاز 115V

تکفاز 230V
3فاز230V
3فاز 460V

EL0.2-3.70.1-599150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485
PROFIBUS/ DeviceNet /
CANopen		SPWM (Sinusoidal Pulse Width Modulation) control
(V/F control)		تکفاز 115V

تکفاز 230V
3فاز230V
3فاز 460V

B0.75-750.1-400150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485SPWM (Sinusoidal Pulse Width Modulation) control
(V/F control)		تکفاز و سه فاز 230V
سه فاز460V
سه فاز575V
ME3000.1-7.50-599Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه
150درصد جریان نامی به مدت 3 ثانیه
Heavy Duty (HD)
150درصد جریان نامی به مدت 60ثانیه
200درصد جریان نامی به مدت 3 ثانیه		Modbus RTU روی RS485V/F

SVC

تکفاز و سه فاز 230V
سه فاز460V
سه فاز575V
MH300-L0.2-150-299150درصد جریان نامی به مدت 60ثانیه
200درصد جریان نامی به مدت 3 ثانیه		RS-485 (Modbus) / CAN portV/F, SVC3فاز230V
3فاز 460V
M0.2-7.50.1-400150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485SPWM (Sinusoidal Pulse Width Modulation) control
(V/F control)		تکفاز و سه فاز 230V
سه فاز460V
سه فاز575V

کاربرد درایو اینورتر دلتا L در صنعت

  • نوار نقاله
  • دستگاه برش چوب
  • فن های سبک

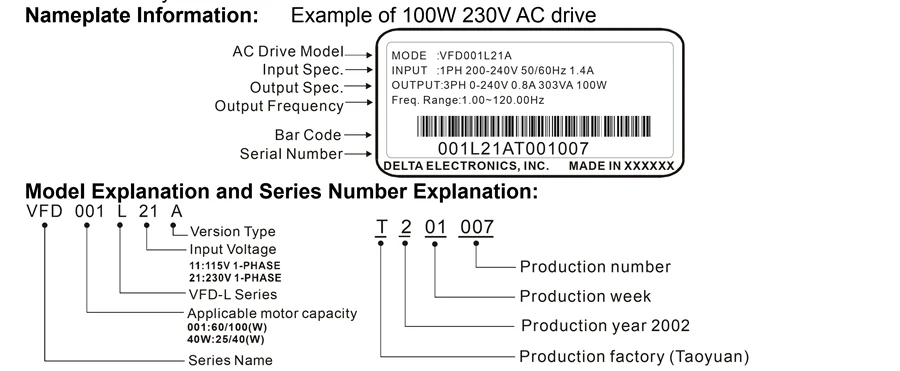

نحوه پلاک‌خوانی اینورتر دلتا L

  • نمونه برچسب 100W/230V:
    MODE: VFD001L21A → VFD (درایو فرکانس متغیر)
  • 001 (کد ظرفیت 60/100W)
  • L (سری)
  • 21 (کلاس ورودی 200–240Vac)
  • A (ورژن).

نکات کلیدی پلاک:

  • 40W به‌معنی مدل 25/40W و 001 به‌معنی مدل 60/100W.
  • 11 در کد یعنی ورودی 100–120Vac و 21 یعنی 200–240Vac.
  • فرکانس خروجی نامی روی پلاک تا 120Hz قید شده است.

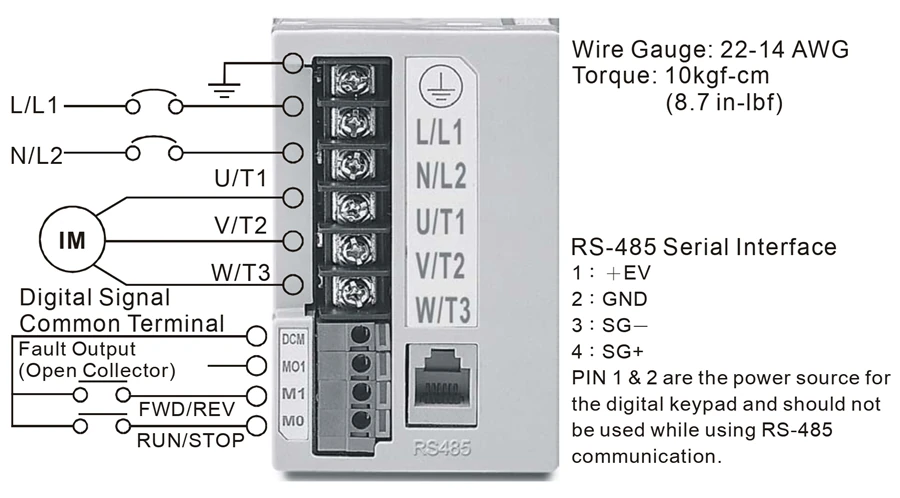

دیاگرام ورودی و خروجی‌های اصلی اینورتر دلتا L

مطابق با کاتالوگ اینورتر دلتا L  مشخصات زیر قابل بررسی میباشد:

ترمینال‌های قدرت و موتور

  • U/T1, V/T2, W/T3: فازهای موتور
  • ارت حفاظتی: الزامی برای ایمنی و EMC
    (مطابق دیاگرام نصب و جدول ترمینال‌ها).

نکات ایمنی قدرت: مسیر کابل‌های قدرت/موتور/کنترل جدا باشد؛ های‌پات روی کابل‌های متصل به درایو انجام نشود؛ حداقل ۵ دقیقه برای دشارژ خازن‌ها صبر کنید.

دیاگرام ورودی/خروجی‌های کنترلی اینورتر دلتا L

ترمینال‌های کنترلی و RS-485

  • M0: فرمان RUN/STOP (NO)
  • M1: فرمان FWD/REV (NO)
  • MO1: خروجی خطا Open-Collector
  • DCM: مشترک دیجیتال
  • RS-485 (SG+/SG): Modbus ASCII، 7-N-2، 9600bps
  • AVI: انتخاب بین 0–10Vdc یا 4–20mA طبق کاتالوگ.
    (مراجع فنی: ترمینال‌بندی، ارتباط سریال و انتخاب سیگنال AVI).

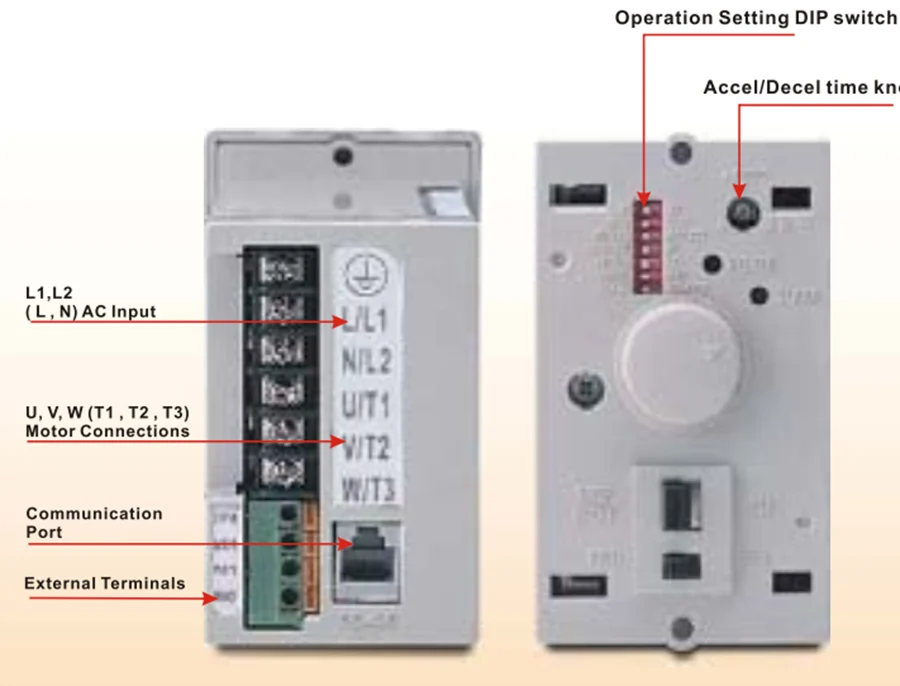

اجزای مختلف اینورتر دلتا L

مطابق با کاتالوگ اینورتر دلتا L  اجزای زیر قابل بررسی میباشد:

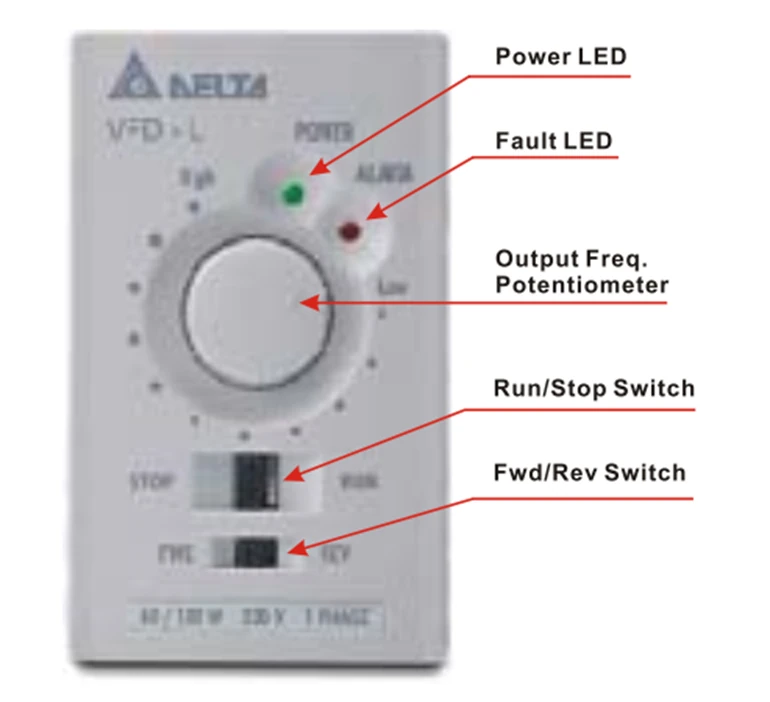

  • پنل جلویی: پتانسیومتر فرکانس، ولوم Acc/Dec، LED سبز POWER و LED قرمز ALARM با الگوهای عیب‌یابی.
  • بلوک DIP SW:
    • SW1–SW2: حداکثر فرکانس 50/60/100/120Hz
    • SW3: مجاز/غیرمجاز کردن REV
    • SW4: Torque High/Low
    • SW5: گروه حرارتی الکترونیکی 25/60W یا 40/100W
    • SW6–SW7: انتخاب منبع فرمان (پنل/ترمینال/RS-485)
      (فهرست و توضیح عملکرد سوئیچ‌ها در دیتاشیت).
  • ماژول قدرت و هیت‌سینک: خنک‌کاری طبیعی با رعایت فاصله نصب.
  • ترمینال‌بلاک قدرت و کنترل: سیم‌گیری 22–14AWG، گشتاور 10kgf-cm.
  • پورت RS-485 داخلی: بدون نیاز به ماژول افزونه، Modbus ASCII.

لیست قیمت اینورتر دلتا L | خرید اینورتر  دلتا L

قیمت اینورتر دلتا L تابع توان، ولتاژ ورودی، لوازم جانبی، گارانتی و … میباشد، برای تهیه لیست قیمت اینورتر دلتا  L یا از لینک زیر اقدام کنید، یا با کارشناسان تتاصنعت تماس بگیرید.

لیست قیمت درایو L

خرید اینورتر دلتا L

تنظیم پارامترهای اینورتر دلتا L

مطابق با کاتالوگ اینورتر دلتا L  مشخصات زیر قابل بررسی میباشد:

  • حداکثر فرکانس خروجی: با SW1–SW2 روی 50/60/100/120Hz تنظیم می‌شود (V/f مطابق).
  • اینورت/قفل‌کردن REV: با SW3؛ در کاربردهای تک‌جهته، Reverse Disable را فعال کنید.
  • Torque High/Low: با SW4؛ برای بارهای با گشتاور راه‌انداز بیشتر روی High بگذارید.
  • حفاظت حرارتی الکترونیکی: با SW5 بین 25/60W و 40/100W انتخاب می‌شود—حتماً مطابق توان موتور تنظیم کنید.
  • منبع فرمان: SW6/SW7 برای انتخاب پنل/ترمینال/RS-485 (تغییر حتماً در حالت Stop).
  • پارامترهای داخلی (EEPROM):
    • P3: Max Freq (50/60/100/120)
    • P4: Acc/Dec (0.05–30.00s)
    • P5: Reverse Inhibit (Enable/Disable)
    • P6: Torque Increase (High/Low)
    • P7: Electronic Thermal Group (25/60W یا 40/100W)
    • P8: Comm Address (01–63)
      (مطابق جدول پارامترها و آدرس‌ها).

نتیجه‌گیری تخصصی

خرید اینورتر دلتا L راهکاری کم‌هزینه، پایدار و فوق‌العاده ساده برای کاربردهای سبک است. SVPWM با کریر 10kHz، Boost گشتاور 0/8٪، تحمل اضافه‌بار 150٪ به‌مدت 1 دقیقه، و سه منبع فرمان‌دهی (پنل/ترمینال/RS-485) باعث می‌شود برای پروژه‌های اقتصادی و سری‌سازی OEM انتخابی ایده‌آل باشد. اگرچه این سری برای بارهای سنگین یا شبکه‌های صنعتی پیشرفته طراحی نشده، اما در مقیاس خود—قیمت/اندازه/سادگی—عملکردی خوبی ارائه می‌دهد.

دریافت کاتالوگ و لیست قیمت اینورتر دلتا L

اگر به‌دنبال خرید اینورتر دلتا L با مشاوره فنی رایگان، بررسی موجودی، و دریافت لیست قیمت اینورتر دلتا L هستید، همین حالا درخواست خود را ارسال کنید تا متناسب با توان موتور، کلاس ولتاژ و سطح نویز محیط بهترین مدل (A یا B) از اینورتر ( درایو ) دلتا L برایتان پیشنهاد شود.

خرید اینورتر دلتا L | فروش اینورتر دلتا L

دیتاشیت اینورتر دلتا L  |  کاتالوگ فارسی درایو دلتا L

قیمت درایو دلتا سری L

پرسش‌های متداول

❓ آیا اینورتر DELTA L از کنترل برداری پشتیبانی می‌کند؟

خیر؛ کنترل این سری **V/f** (با **SVPWM**) است. برای برداری به خانواده‌هایی مانند **VFD-B / MS300** مراجعه کنید.

❓ حداکثر فرکانس خروجی درایو دلتا L چقدر است؟

تا **120 Hz** (قابل انتخاب با **DIP**).

❓ آیا می‌توان سرعت را با 4–20 mA تنظیم کرد؟

بله؛ ورودی **AVI** قابل انتخاب بین **0–10 V** و **4–20 mA** است.

❓ اضافه‌بار مجاز در اینورتر DELTA L چگونه است؟

تا **150%** جریان نامی به‌مدت **1 دقیقه**.

❓ چه خطاهایی روی پنل نمایش داده می‌شوند؟

**OC / OV / OL / OH / LV** و …، همراه با الگوهای چشمک‌زن **LED قرمز**.

❓ پروتکل ارتباطی درایو دلتا L چیست؟

**Modbus ASCII** با فریم **7-N-2** و **9600 bps**؛ آدرس‌دهی **1–63**.
