مقدمه

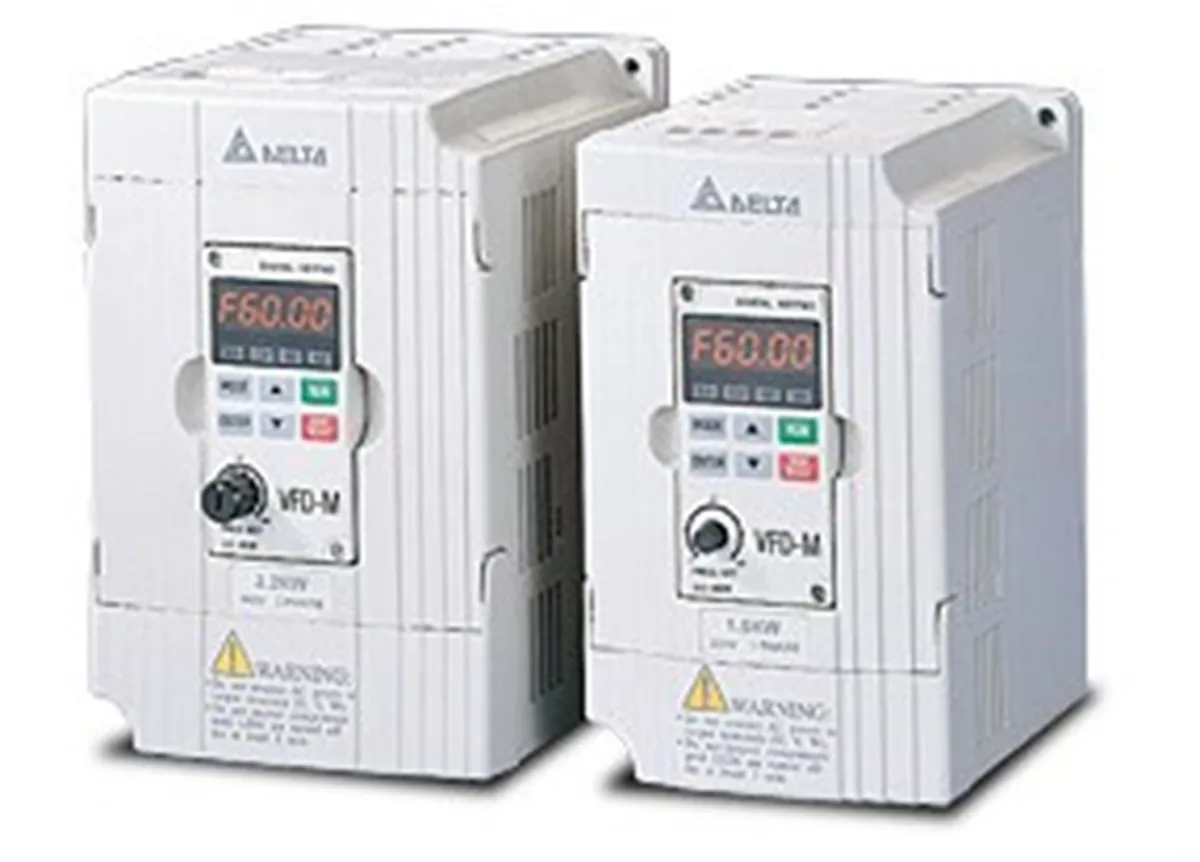

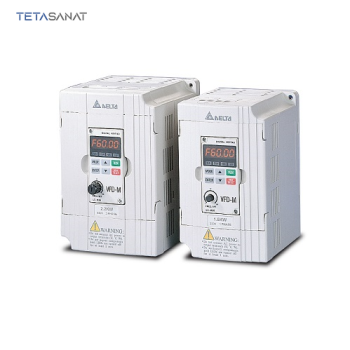

اگر به‌دنبال یک درایو کوچک، مطمئن، اقتصادی و درعین‌حال مجهز به قابلیت‌های حیاتی برای کنترل سرعت موتورهای القایی هستید، خرید اینورتر دلتا  M | درایو  DELTA M| اینورتر DELTA  M یک انتخاب معقولانه و یکی از پر‌فروش‌ترین گزینه‌های بازار است. البته این محصول دیگر تولید نمی‌شود. سری VFD-M با پوشش بازه ولتاژی 115/230/460/575 Vac ، فرکانس خروجی 0.1 تا 400 هرتز، قابلیت‌های کنترلی V/f و sensorless vector، و پشتیبانی از ورودی‌های آنالوگ/دیجیتال و RS-485 (Modbus)، در بسیاری از کاربردهای پمپ، فن، نوار نقاله، میکسر و ماشین‌آلات عمومی، انتخاب اول مهندسان برق و اتوماسیون است.

مشخصات فنی کامل اینورتر دلتا M

معماری کنترلی و عملکرد

• سیستم کنترل: SPWM با الگوی V/f و کنترل برداری سنسورلس؛ دقت تنظیم فرکانس 0.1Hz؛ گشتاور راه‌اندازی تا 150% در 5Hz؛ تحمل اضافه‌بار 150% جریان نامی به‌مدت 1 دقیقه.

• ترمز DC: ترمز مکانیکی با مقاومت ترمز اختیاری و چاپر داخلی برای همه مدل‌ها (افزایش گشتاور ترمزی تا حدود 125% با مقاومت مناسب).

رنج ولتاژ/توان، فرکانس و کریر

• کلاس‌های ولتاژی: 115V (تک‌فاز)، 230V (مدل‌های تک/سه‌فاز تا 7.5HP)، 460V و 575V (سه‌فاز).
• فرکانس خروجی: 0.1 تا 400Hz (تمام کلاس‌ها).
• کریر فرکانسی: 1–15kHz برای 115/230/460V و 1–10kHz برای 575V (در جدول‌ها و پارامترها آمده است).

ورودی/خروجی‌های اصلی قدرت (Main Circuit)

• ترمینال‌های ورودی برق: R/L1, S/L2, T/L3 (سه‌فاز؛ برخی مدل‌های 230V تک‌فاز نیز موجود).
• خروجی موتور: U/T1, V/T2, W/T3.
• ترمینال ترمز مقاومتی: B1–B2 (چاپر داخلی، مقاومت بیرونی اختیاری).

I/O کنترلی و سیگنال‌ها

• ورودی‌های دیجیتال چندمنظوره: M0…M5 (قابل برنامه‌ریزی برای FWD/REV/STOP، Jog، چندسرعته، ریست، اینهِیبت شتاب/کاهش، انتخاب شتاب 1/2 و …).
• آنالوگ ورودی:

  AVI  :     0-10ولت /10بیت/20kΩ

ACI:        (4–20mA، 10bit، 250Ω).

• آنالوگ خروجی AFM:

 0–10V برای مانیتورینگ فرکانس/جریان.

• ارتباطات: RS-485 (Modbus) و امکانات کلیدی برای HMI/PLC.

محدوده‌ها و پارامترهای کلیدی

• حداقل فرکانس خروجی (Pr.08): 0.10–20.00Hz (پیش‌فرض 1.50Hz).
• شتاب/کاهش (Pr.10–Pr.13): تا 600 ثانیه (چهار پروفایل مستقل).
• جلوگیری از اُور‌ولت روی باس DC (Pr.25): آستانه‌های کلاس 115/230/460/575V تعریف شده است.
• فرکانس‌های چندسرعته (Pr.17–Pr.23) و Jog (Pr.16): برای سناریوهای ساده چند‌سرعته/تنظیمی.

شرایط محیطی و الزامات نصب

• درجه حفاظت: IP20؛ دمای محیط: ‎−10 تا +40°C (تا +50°C بدون کاور کور)؛ رطوبت: <90% غیرِتراکمی؛ ارتفاع: ≤1000m.
• توصیه‌های EMC: استفاده از فیلتر EMI، راکتور ورودی/خروجی و چوک فریت (Zero-phase Reactor) به‌ویژه برای کابل موتور بلند (>20m).

جدول مقایسه کامل اینورتر دلتا M با دیگر سری‌های درایو دلتا

SVC

VF+PG

FOC+PG

TQC+PG

PM+PG

FOC sensorless

TQC sensorless
PM sensorless
575 V / 690 V model:
V / F

V / F+PG

SVC230V
460V
575V
690VCP20000.75-6300-599Light Duty (LD)
120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه
160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیهBACnet and Modbus
کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP

V/F (V/F control)

SVC (Sensorless Vector Control)

PM (Permanent Magnet Motor)

230V
460V
575V
690VCH20000.75-4500-599 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه
150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقهModbus RTU روی RS485
CANopen/CANopen/EtherNet-IP/MODBUS TCP

V/F

SVC

VF + PG

FOC + PG

TQC + PG

تکفاز 115V

تکفاز 230V
3فاز230V
3فاز 460V

EL0.2-3.70.1-599150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485
PROFIBUS/ DeviceNet /
CANopenSPWM (Sinusoidal Pulse Width Modulation) control
(V/F control)

تکفاز 115V

تکفاز 230V
3فاز230V
3فاز 460V

B0.75-750.1-400150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485SPWM (Sinusoidal Pulse Width Modulation) control
(V/F control)تکفاز و سه فاز 230V
سه فاز460V
سه فاز575VME3000.1-7.50-599Normal Duty (ND)
120درصد جریان نامی به مدت 60ثانیه
150درصد جریان نامی به مدت 3 ثانیه
Heavy Duty (HD)
150درصد جریان نامی به مدت 60ثانیه
200درصد جریان نامی به مدت 3 ثانیهModbus RTU روی RS485

V/F

SVC

تکفاز و سه فاز 230V
سه فاز460V
سه فاز575VMH300-L0.2-150-299150درصد جریان نامی به مدت 60ثانیه
200درصد جریان نامی به مدت 3 ثانیهRS-485 (Modbus) / CAN portV/F, SVC3فاز230V
3فاز 460VM0.2-7.50.1-400150درصد جریان نامی به مدت 60ثانیهModbus RTU روی RS485SPWM (Sinusoidal Pulse Width Modulation) control
(V/F control)تکفاز و سه فاز 230V
سه فاز460V
سه فاز575V

کاربرد  درایو اینورتر دلتا M در صنعت

ازجمله کاربردهای درایو دلتا موارد زیر میباشد که قبلا از خرید اینورتر دلتا M باید به آن توجه کنیم :

• -Packing machine ماشین/دستگاه بسته‌بندی
• Treadmill -تردمیل
• Temperature/humidity control fan for agriculture and aquaculture -فنِ کنترل دما/رطوبت برای کشاورزی و آبزی‌پروری
• Mixer for food processing -میکسر/همزنِ فرآوریِ مواد غذایی
• Drilling machine -ماشین سوراخ‌کاری / دریل صنعتی
• Small size hydraulic lathe -تراشِ هیدرولیکِ کوچک
• Elevator -آسانسور
• Small size milling machine -فرزِ کوچک
• Robot arm of injection machine (clamp) -بازوی رباتیکِ دستگاه تزریق پلاستیک (بخش کلمپ/گیره)
• Wood machine (two-side woodworking planer) -رنده نجاری دو طرفه
• Edge bending machine -ماشین خم‌کاریِ لبه
• Elasticizer -دستگاه کش‌زن / الاستیسایزر (کارگذار نوار کش در نساجی/دوخت)

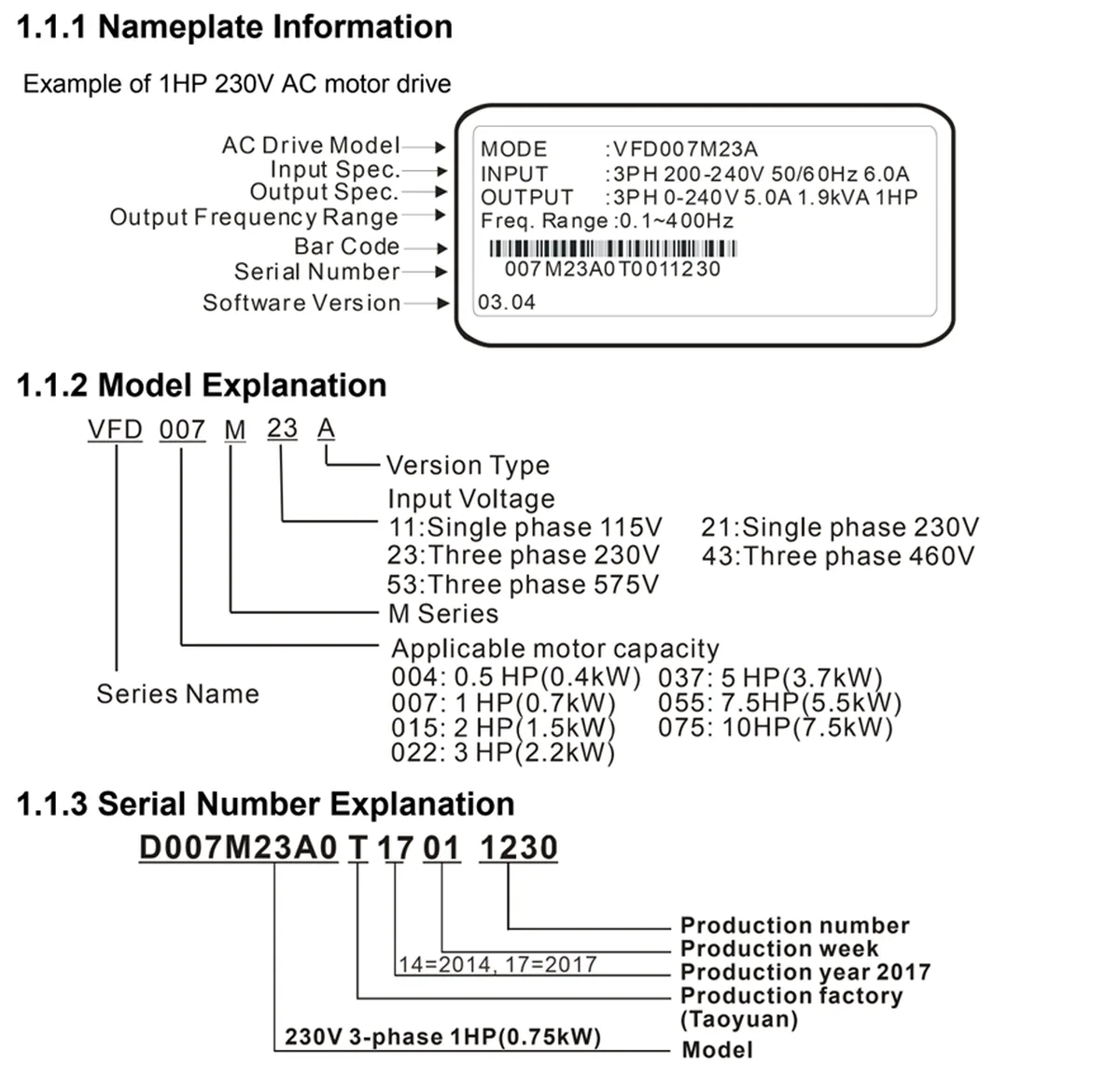

نحوه پلاک‌خوانی اینورتر دلتا M

روی نام‌پلیت نمونه «VFD-007M23A»:

• 007 = 1HP (0.75kW)
•  M = سری M
•  23 = ورودی سه‌فاز 230Vac
•  A = نوع ورژن
  11: تک‌فاز 115V
•  21: تک‌فاز 230V
•  23: سه‌فاز 230V
•  43: سه‌فاز 460V
•  53: سه‌فاز 575V.

دیاگرام ورودی و خروجی‌های اصلی اینورتر دلتا M

با توجه به نقشه کاتالوگ اینورتر دلتا M برای ترمینال های قدرت اتصالات به صورت زیر میباشد:

• Main Power:
  R/L1, S/L2, T/L3 ← ورودی AC (برای مدل‌های تک‌فاز 115/230V، فقط دو ترمینال تغذیه می‌شوند)؛
  U/T1, V/T2, W/T3 → خروجی به موتور؛
  B1–B2 → اتصال مقاومت ترمز (اختیاری) به چاپر داخلی.
  زمین حفاظتی (PE) الزامی.
• نکات مهم: انتخاب NFB/فیوز مطابق جدول؛ عدم به‌کارگیری خازن‌های جبران یا RC/LC در خروجی؛ عدم استفاده از کنتاکتور به‌عنوان کلید Run/Stop در ورودی.

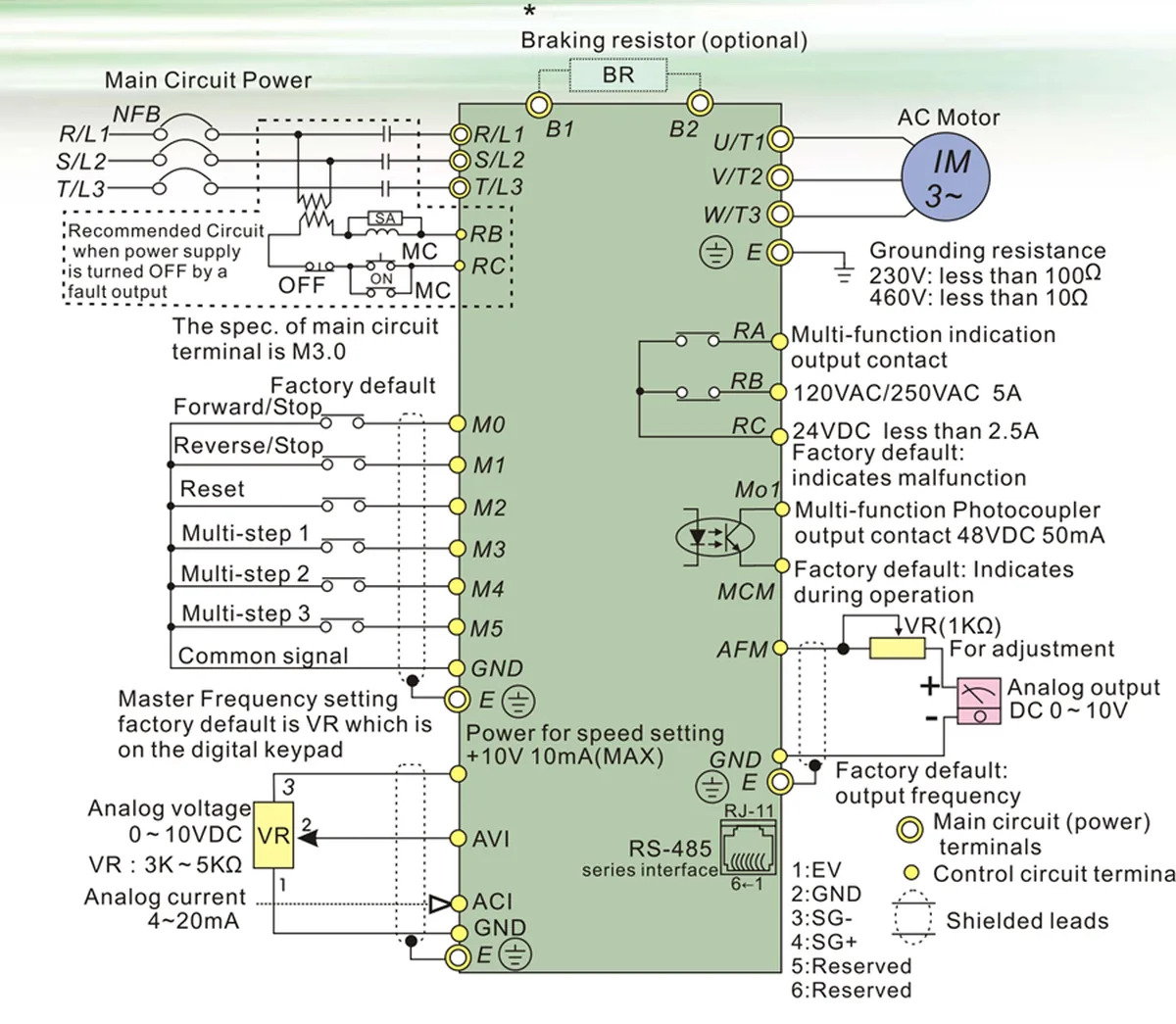

دیاگرام ورودی/خروجی‌های کنترلی درایو  دلتا M

دیاگرام زیر به طور مستقیم از کاتالوگ اینورتر دلتا M استخراج شده است.

• دیجیتال ورودی (NPN به‌صورت پیش‌فرض): M0..M5 به GND؛ پیش‌فرض کارخانه: M0=FWD/STOP، M1=REV/STOP، M2=RESET، M3/M4/M5 چندسرعته 1/2/3 (قابل تغییر با Pr.38..Pr.42).
• آنالوگ: AVI (0–10V)، ACI (4–20mA)، AFM (0–10V خروجی).
• نمونه پیکربندی سریع با RC-01: Pr.00=01، Pr.01=01 (منبع فرمان خارجی)، Pr.38=01 (RUN/STOP و FWD/REV روی M0/M1)، Pr.39=05 (RESET)، Pr.40=09 (JOG).

اجزای مختلف درایو دلتا M

مطابق با دیتاشیت و کاتالوگ اینورتر دلتا M :

• کیپد LC-M02E / PU06: نمایش LED چهاررقمی + چراغ وضعیت، پتانسیومتر تنظیم فرکانس، کلیدهای RUN/STOP/RESET/FWD/REV و MODE/ENTER.
• چاپر ترمز داخلی و ترمینال‌های B1/B2: برای کاهش زمان توقف با مقاومت ترمز خارجی؛ استفاده از رله حرارتی بین چاپر و مقاومت الزامی است.
• فیلتر EMI، راکتور ورودی/خروجی و چوک فریت: متناسب با طول کابل و شرایط شبکه برای ارتقای EMC.

لیست قیمت اینورتر دلتا M

برای استعلام قیمت و خرید اینورتر دلتا M ، موجودی و زمان تحویل از نمایندگی DELTA لاله‌زار، با تتاصنعت تماس بگیرید: 02191091022. سفارش‌ها با گارانتی ۱۸ماهه تتاصنعت، اصالت کالا، پیش‌فاکتور رسمی و پشتیبانی فنی ارائه می‌شوند.

نتیجه‌گیری تخصصی

اینورتر DELTA M با ترکیب «قیمت رقابتی»، «طیف ولتاژی کامل»، «کنترل V/f و SVC »، «I/O کافی» و چاپر ترمز داخلی، یک درایو مناسب برای کاربرد های متوسط صنعتی است. برای پروژه‌هایی که دقت کنترلی بسیار بالا، پروتکل‌های شبکه‌ای گسترده یا توان‌های مناسب می‌خواهند، سراغ سری‌های بالاتر دلتا بروید؛ اما برای 0.2 تا 7.5kW (و تا 10HP در برخی کلاس‌ها) در اکثریت کاربردها، خرید اینورتر  درایو دلتا M انتخابی مطمئن و مقرون‌به‌صرفه است.

دریافت لیست قیمت و کاتالوگ اینورتر دلتا M

اگر قصد خرید اینورتر دلتا  M با گارانتی معتبر را دارید، کد فنی دقیق، توان/ولتاژ، نوع بار و طول کابل موتور را برای دریافت لیست قیمت درایو دلتا M به‌روز اعلام کنید.
