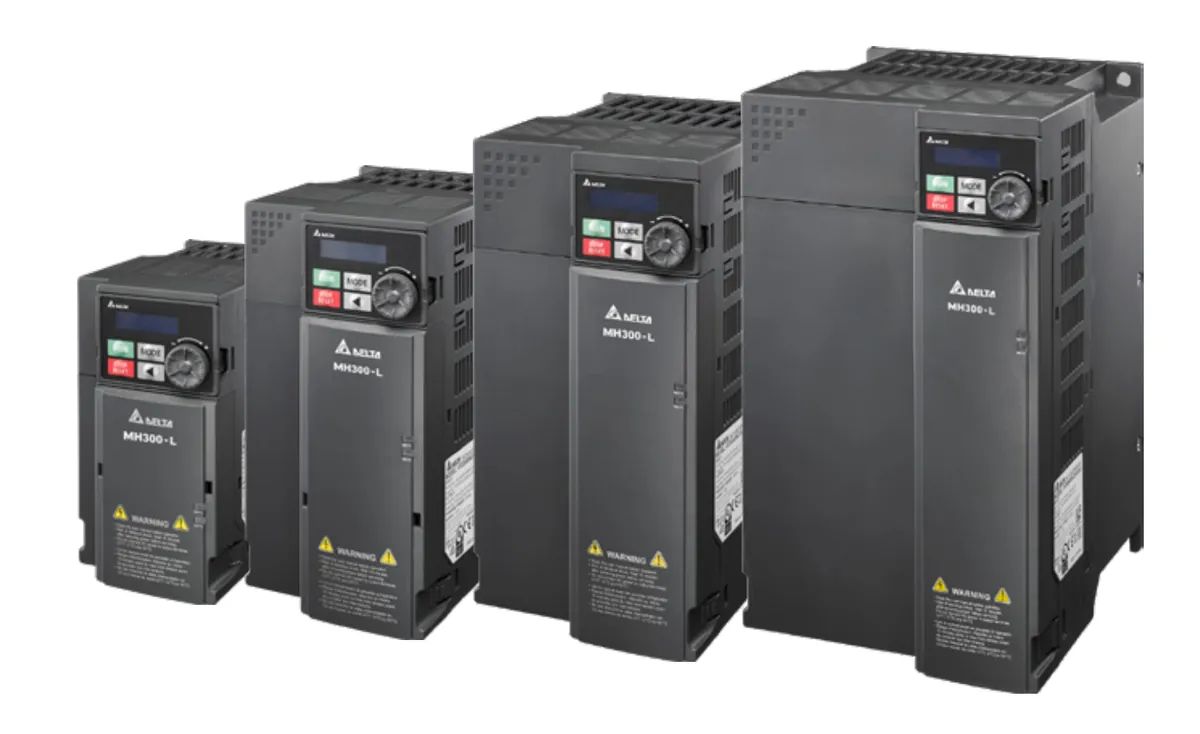

راهنمای جامع و تخصصی اینورتر دلتا MH300-L﹙درایو دلتا سری MH300-L﹚
مقدمه
اینورتر دلتا MH300-L درایو دلتا MH300-L و اینورتر DELTA MH300-L نیز شناخته میشود﹚ یک درایو اختصاصی آسانسور است که با طراحی کامپکت با کاهش ابعاد تا ۴۰٪، فیلتر EMC داخلی کلاس C𝟐 ویژه صنعت لیفت، STO یکپارچه مطابق PLd∕SIL𝟐، و مد اضطراری EPS از ویژگیهایی هستند که MH300-L را به انتخابی حرفهای برای پروژههای نوساخت و نوسازی آسانسور تبدیل میکنند.
مشخصات فنی کامل اینورتر دلتا MH300-L
مطابق با دیتاشیت و کاتالوگ اینورتر دلتا MH-300-L اطلاعات زیر استخراح میگردد :
کلاس کاربرد: درایو آسانسوری کامپکت با عملکرد ویژه لیفت، طراحی برای نصب سریع.
روشهای کنترلی و عملکرد:
Control Methods: V∕F و SVC ﹙بردار القایی﹚؛ موتور قابلاستفاده: IM ﹙القایی﹚؛ فرکانس خروجی: ۰ تا ۲۹۹ هرتز ﹙پیشفرض ۶۰Hz﹚؛ گشتاور راهاندازی: ۱۵۰٪ در ۳Hz؛ دامنه کنترل سرعت: ۱:۵۰؛ تحمل اضافهبار: ۱۵۰٪ بهمدت ۶۰ ثانیه و ۲۰۰٪ بهمدت ۳ ثانیه.
سیگنالهای مرجع فرکانس ∕ فیدبک: ۰ تا +۱۰V ∕ −۱۰ تا، ۴ تا ۲۰mA، ورودی پالس ﹙۲ کانال تا ۳۳kHz﹚ و یک خروجی پالس ﹙۳۳kHz﹚.
ایمنی و استانداردها:
Safe Torque Off ﹙STO﹚ یکپارچه، مطابق EN ISO 𝟏𝟑𝟖𝟒𝟗﹣𝟏 Cat.𝟑∕PLd، EN 𝟔𝟏𝟓𝟎𝟖 SIL𝟐، EN 𝟔𝟐𝟎𝟔𝟏 SIL CL𝟐 ﹙و EN 𝟔𝟎𝟐𝟎𝟒﹣𝟏 Cat.𝟎﹚.
EMC داخلی کلاس C𝟐 ﹙EN 𝟏𝟐𝟎𝟏𝟓∕EN 𝟏𝟐𝟎𝟏𝟔﹚ ویژه لیفت ﹙مدلهای دارای فیلتر داخلی﹚.
ورودی∕خروجی قدرت :
سری ۲۳۰V سهفاز: ولتاژ نامی ۲۰۰﹣۲۴۰Vac ﹙−۱۵﹪ تا +۱۰﹪﹚، رنج عملیاتی ۱۷۰﹣۲۶۵Vac؛ فرکانس ۴۷﹣۶۳Hz.
سری ۴۶۰V سهفاز: ولتاژ نامی ۲۳۰﹣۴۸۰Vac ﹙−۱۵﹪ تا +۱۰﹪﹚، رنج عملیاتی ۳۲۳﹣۵۲۸Vac؛ فرکانس ۴۷﹣۶۳Hz.
چاپر ترمز: داخلی ﹙Braking Chopper﹚؛ راکتور DC∕AC: اختیاری.
ترمینالهای کنترلی کلیدی:
آنالوگ: AVI ﹙۰﹣۱۰V و ±۱۰V، امپدانس ۲۰kΩ﹚، ACI ﹙۰∕۴﹣۲۰mA یا ۰﹣۱۰V، امپدانس ۲۵۰Ω﹚، AFM ﹙خروجی آنالوگ ۰﹣۱۰V یا ۰∕۴﹣۲۰mA با جامپر﹚؛ ACM مشترک.
ایمنی STO: ورودیهای S𝟏∕S𝟐 با ۲۴Vdc±۱۰﹪، جریان تحریک ≈۶.۶۷mA، زمان پاسخ ≤۲۰ms ﹙شرایط ولتاژی قطع∕فعالسازی مطابق جدول﹚.
شبکه و فیلدباس: RS﹣𝟒𝟖𝟓 ﹙Modbus﹚ و پورت CAN داخلی؛ RJ𝟒𝟓 با پیناوت CAN_H∕CAN_L و SG+∕SG﹣.
محیط کاری و استاندارد ها:
دمای کار IP20: از −۲۰ تا ۵۰°C ﹙کاهش توان تا ۶۰°C﹚، رطوبت کار حداکثر ۹۰٪، ارتفاع تا ۱۰۰۰m بدون درریت ﹙ارتفاع بالاتر نیازمند درریت﹚. استانداردها: UL, CE, TÜV ﹙SIL𝟐﹚, RoHS, REACH.
جدول مقایسه کامل اینورتر دلتا MH300-L با دیگر سریهای درایو دلتا
مطابق با کاتالوگ اینورتر دلتا MH-300-L داریم :
سری اینورتر دلتا | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| MS300 | 0.2-22 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 کارت های جانبی: PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT, PROFINET | V/F SVC FOC Sensorless | تکفاز 115V تکفاز 230V 3فاز 230V 3فاز 460V 3 فاز 575V |
| EL-W | 0.2-5.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F Control, Vector Control) | تکفاز 200-240V سه فاز 380-400V |
| C200 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 CANopenکارت جانبی | V/F SVC VF+PG FOC+PG | تکفاز و سه فاز 230-460V |
| C2000 | 0.75-630 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 180درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | Modbus RTU روی RS485 EtherNet/IP and MODBUS TCP protocol | 230 V / 460 V model: V / FSVCVF+PG FOC+PG TQC+PG PM+PG FOC sensorless TQC sensorless V / F+PG SVC | 230V 460V 575V 690V |
| CP2000 | 0.75-630 | 0-599 | Light Duty (LD) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه 160درصد جریان نامی به مدت3ثانیه برای هر30 ثانیه | BACnet and Modbus کارت های جانبی:PROFIBUS DP, PROFINET, DeviceNet, Modbus TCP, CANopen, CANopen and BACnet IP | V/F (V/F control) SVC (Sensorless Vector Control) PM (Permanent Magnet Motor) | 230V 460V 575V 690V |
| CH2000 | 0.75-450 | 0-599 | 200درصد جریان نامی به مدت 3 ثانیه برای هر 30 ثانیه 150درصد جریان نامی به مدت 60ثانیه برای هر 5 دقیقه | Modbus RTU روی RS485 CANopen/CANopen/EtherNet-IP/MODBUS TCP | V/F SVC VF + PG FOC + PG TQC + PG | تکفاز 115V تکفاز 230V |
| EL | 0.2-3.7 | 0.1-599 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 PROFIBUS/ DeviceNet / CANopen | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز 115V تکفاز 230V |
| B | 0.75-75 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| ME300 | 0.1-7.5 | 0-599 | Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه 150درصد جریان نامی به مدت 3 ثانیه Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | Modbus RTU روی RS485 | V/F SVC | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
| MH300-L | 0.2-15 | 0-299 | 150درصد جریان نامی به مدت 60ثانیه 200درصد جریان نامی به مدت 3 ثانیه | RS-485 (Modbus) / CAN port | V/F, SVC | 3فاز230V 3فاز 460V |
| M | 0.2-7.5 | 0.1-400 | 150درصد جریان نامی به مدت 60ثانیه | Modbus RTU روی RS485 | SPWM (Sinusoidal Pulse Width Modulation) control (V/F control) | تکفاز و سه فاز 230V سه فاز460V سه فاز575V |
کاربرد اینورتر دلتا MH300-L در صنعت
- آسانسورهای خانگی
- آسانسورهای باری و مسافربر در ساختمانهای مسکونی و تجاری.
نحوه پلاکخوانی اینورتر دلتا MH300-L

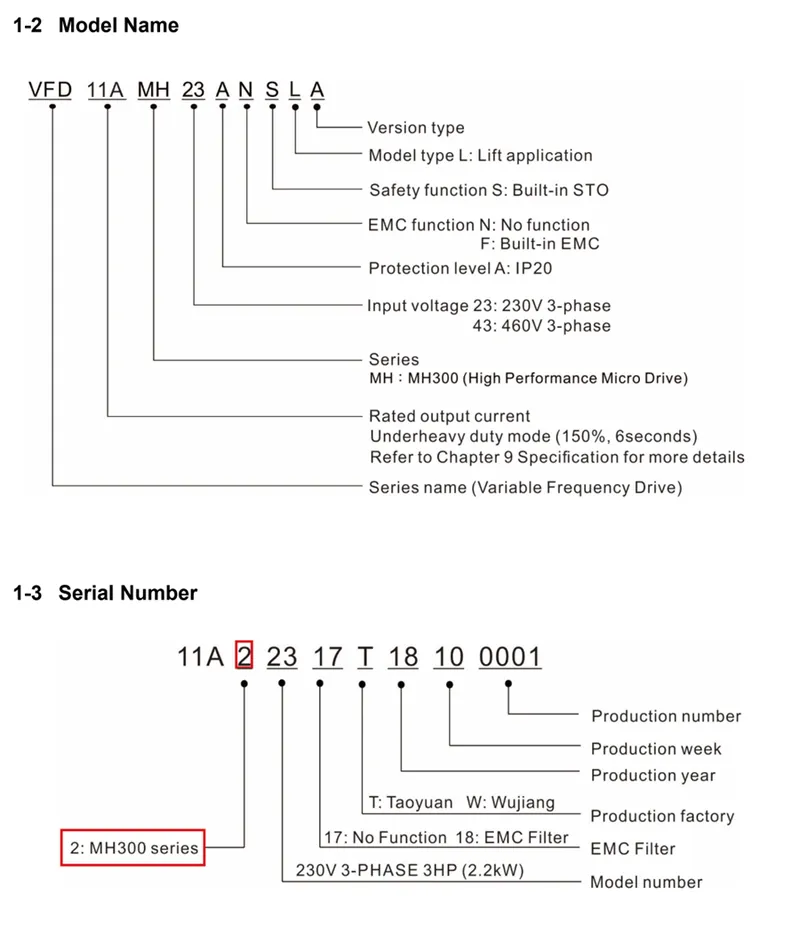

نمونه نام مدل: VFD𝟏𝟏AMH𝟐𝟑ANSLA
VFD: درایو فرکانس متغیر
𝟏𝟏A: جریان خروجی نامی ﹙ردیف جریان﹚
MH: سری MH ﹙High Performance﹚
𝟐𝟑 ∕ 𝟒𝟑: ولتاژ ورودی ﹙۲۳۰V سهفاز ∕ ۴۶۰V سهفاز﹚
A: سطح IP ﹙IP20﹚
N ∕ F: بدون فیلتر EMC ∕ با فیلتر EMC داخلی
S: STO یکپارچه
L: کاربرد Lift﹙آسانسور﹚

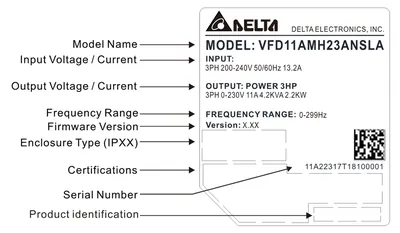

نامپلیت و سرویس: برچسب سرویس ﹙Service Link﹚ با QR برای خدمات پس از فروش روی بدنه قرار دارد.
دیاگرام ورودی و خروجیهای اصلی اینورتر دلتا MH300-L
این تصاویر دقیقا مطابق با کاتالوگ اینورتر دلتا MH-300-L از سایت رسمی شرکت میباشد.

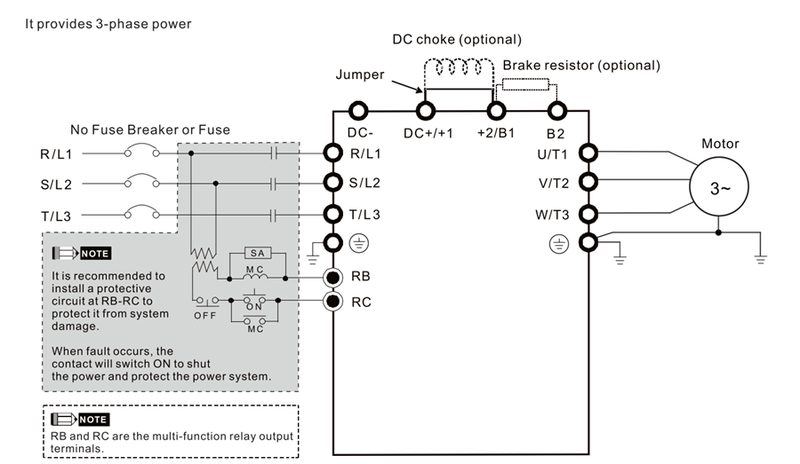

ترمینالهای قدرت ﹙Main Circuit﹚:
ورودی سهفاز: R∕L𝟏, S∕L𝟐, T∕L𝟑 ﹙بدون ترتیب فاز اجباری﹚
خروجی موتور: U∕T𝟏, V∕T𝟐, W∕T𝟑
باس DC∕ترمز: DC+∕+𝟏, DC﹣, +𝟐∕B𝟏, B𝟐 ﹙اتصال مقاومت ترمز به +𝟐∕B𝟏 و B𝟐﹚
نکات: استفاده از MC در ورودی، انتخاب GFCI با حساسیت ≥۲۰۰mA و تأخیر ≥۰.۱s، عدم استفاده از قطع∕وصل مکرر برق بهجای فرمان RUN∕STOP، جامپر رآکتور DC را فقط طبق دستورالعمل جابهجا کنید.

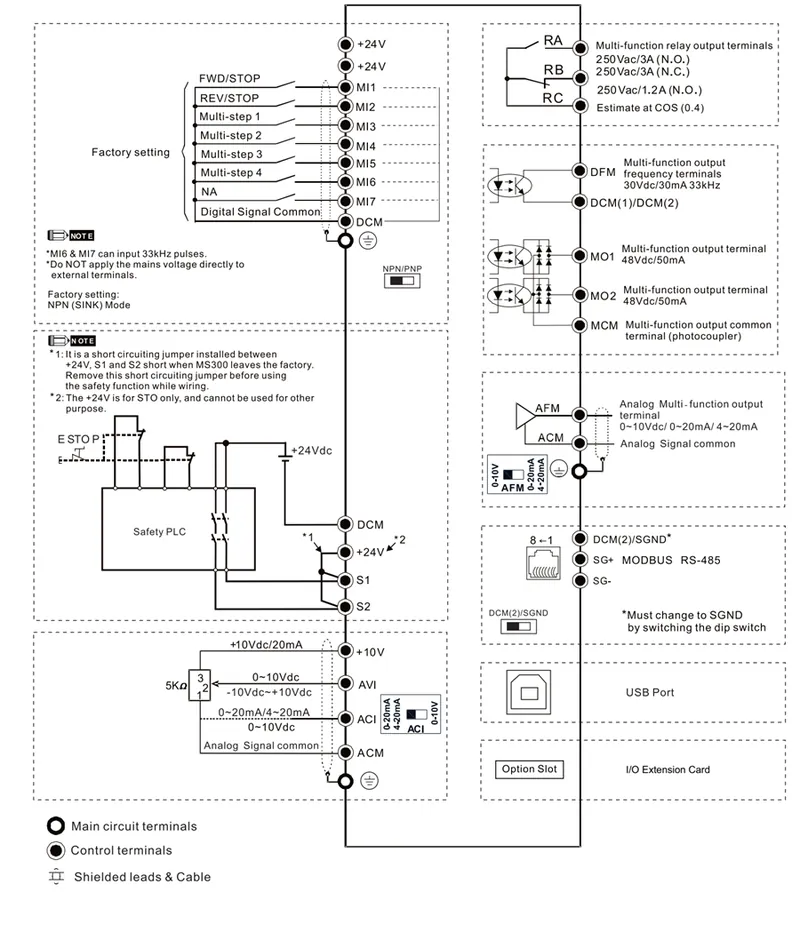

دیاگرام ورودی و خروجیهای کنترلی اینورتر دلتا MH300-L
ورودی∕خروجی آنالوگ:
AVI: ۰﹣۱۰V و ±۱۰V ﹙قابلانتخاب با پارامتر﹚، امپدانس ۲۰kΩ
ACI: ۰∕۴﹣۲۰mA یا ۰﹣۱۰V ﹙قابلانتخاب﹚، امپدانس ۲۵۰Ω
AFM: خروجی آنالوگ ۰﹣۱۰V ﹙پیشفرض﹚ یا ۰∕۴﹣۲۰mA با سویچ پشتی
ACM: مشترک آنالوگ.
ورودیهای ایمنی STO:
S𝟏 ∕ S𝟐﹣DCM: ۲۴Vdc±۱۰﹪، جریان تحریک ≈ ۶.۶۷mA، زمان پاسخ ≤۲۰ms ؛ حالتهای فعال ∕ قطع با حدود ولتاژی تعریفشده.
شبکه∕فیلدباس ﹙RJ𝟒𝟓﹚:
Pin𝟏: CAN_H | Pin𝟐: CAN_L | Pin𝟑∕𝟕: SGND | Pin𝟒: SG﹣ | Pin𝟓: SG+ | Pin𝟖: +𝟏𝟎VS.
اجزای مختلف اینورتر دلتا MH300-L
- کیپد قابلجدا برای کنترل از راه دور با کابل.
- RFI Jumper قابلجدا: برای سازگاری EMC ∕ نشتی زمین ؛ در سیستمهای IT یا TN گوشهزمین، باید RFI Jumper حذف شود تا از آسیب جلوگیری شود.
- فیلتر EMC داخلی کلاس C𝟐 ویژه لیفت ﹙در مدلهای F﹚.
- پورت USB داخلی برای تنظیم ∕ بهروزرسانی آفلاین با نرمافزار
- کارت توسعه I∕O ﹙EMM﹣D𝟑R𝟐CA﹚ و کابلهای اکستنشن کیپد ∕ CANopen با طولهای مختلف.
لیست قیمت درایو دلتا MH300-L
برای خرید و استعلام قیمت اینورتر دلتا MH300-L ، موجودی و زمان تحویل از نمایندگی DELTA لالهزار، با تتاصنعت تماس بگیرید: 02191091022. سفارشها با گارانتی ۱۸ماهه تتاصنعت، اصالت کالا، پیشفاکتور رسمی و پشتیبانی فنی ارائه میشوند.
قیمت اینورتر دلتا MH300-L
نتیجهگیری تخصصی
اینورتر دلتا MH300-L با ترکیب کنترل برداری SVC، STO یکپارچه، EMC کلاس C𝟐 ویژه لیفت، EPS و طراحی کامپکت، پاسخی حرفهای برای نیازهای امروز صنعت آسانسور است. خرید اینورتر دلتا MH300-L از منظر مهندسی، این مدل دامنه فرکانس ۰﹣۲۹۹Hz، تحمل اضافهبار ۱۵۰٪∕۶۰s و ۲۰۰٪∕۳s، ورودی ∕ خروجیهای آنالوگ منعطف، پالسهای ۳۳kHz و Modbus∕CAN داخلی را در قالبی استاندارد و کمحجم عرضه میکند. رعایت نکات نصب ﹙MC∕GFCI، مقاومت ترمز و ED﹪، مدیریت RFI Jumper در IT∕TN﹚ و تنظیم درست پارامترهای EPS∕STO، کلید یک راهاندازی ایمن، نرم و کمتوقف برای هر پروژهی خرید اینورتر MH300-L است.
راهنمای خرید و دریافت لیست قیمت اینورتر دلتا MH300-L
اگر در حال خرید اینورتر دلتا MH300-L هستید یا نیاز به دیتاشیت و کاتالوگ اینورتر DELTA MH300-L و مشاوره در انتخاب ظرفیت، EPS، یا EMC دارید، مشخصات پروژه ﹙ولتاژ، جریان،توان موتور، نوع نصب، نیازهای ایمنی،شبکه﹚ را ارسال کنید تا لیست قیمت درایو MH300-L و پیشنهاد فنی بهینه تقدیم شود.
