راهنمای جامع  اینورترهایتک F100

مقدمه: چرا «اینورترهایتک F100» محبوب است؟

اینورتر ( درایو ) هایتک F100 یک درایو کامپکت و پرکاربرد برای کنترل دور موتورهای القایی و سنکرون است. بدنه کوچک، نصب و راه‌اندازی ساده، تنوع وسیع توان و ولتاژ، واحد ترمز داخلی، کارت‌های توسعه متنوع و پشتیبانی از کنترل برداریِ بدون سنسور (SVC) باعث شده این مدل برای پکیج‌های پمپاژ، فن، ماشین‌ابزار سبک، بسته‌بندی، نجاری، چاپ و… انتخابی به‌صرفه و مطمئن باشد. هنگام خرید این درایو، طبق دیتاشیت و دفترچه راهنمای محصول ،  اینورتر هایتک F100 با ورودی تک‌فاز ۲۲۰ و سه‌فاز ۳۸۰ ولت عرضه می‌شود، تا ۱۰۰۰ هرتز خروجی می‌دهد، و تحمل اضافه‌بار ۱۵۰٪ به‌مدت ۶۰ ثانیه و ۱۸۰٪ به‌مدت ۲ ثانیه دارد؛ همین مشخصات، کارکرد پایدار و راه‌اندازی سریع را تضمین می‌کند.

مشخصات فنی کامل اینورتر هایتک F100

مطابق با دیتاشیت ، کاتالوگ و دفترچه راهنمای اینورتر هایتک F100 در این بخش، چک‌لیست فنی را با تکیه بر دیتاشیت و کاتالوگ فارسی اینورتر هایتک F100 مرور می‌کنیم تا انتخاب و راه‌اندازی شما دقیق و مطمئن باشد:

• ورودی برق:
  • سه‌فاز: 380–440Vac، 50/60Hz
  • تک‌فاز: 220–240Vac، 50/60Hz
  • محدوده مجاز: سه‌فاز 320–460Vac، تک‌فاز 180–260Vac، عدم‌توازن ولتاژ <3%، تلرانس فرکانس ±5%
• خروجی: ولتاژ صفر تا ولتاژ نامی ورودی، فرکانس 0–1000Hz، مدهای کنترلی V/f و SVC (برداری بدون سنسور) با مدولاسیون SVPWM.
• توان راه‌اندازی و بازه سرعت: گشتاور راه‌اندازی 150% در 1Hz و نسبت تنظیم سرعت 1:100 در SVC.
• دقت و تفکیک‌پذیری فرکانس:
  • دقت تنظیم دیجیتال: ±01% از فرکانس ماکزیمم
  • دقت تنظیم آنالوگ: ±1% از فرکانس ماکزیمم
  • تفکیک‌پذیری دیجیتال: 0.01Hz
• تابع‌های عملیاتی: منبع فرمان (کی‌پد، ترمینال، ارتباطی)، منبع ست‌پوینت (دیجیتال، آنالوگ، مالتی‌اسپید، ارتباطی)، PID داخلی برای کاربردهای فرایندی، نمایشگر 7-سگمنت (خروجی فرکانس، ولتاژ، جریان، ولتاژ باس DC، آلارم و خطا)، پشتیبانی از پنل خارجی.
• حفاظت‌ها: اضافه‌جریان، اضافه/کم‌ولتاژ، اضافه‌دما، اضافه‌بار، قطع فاز، نشتی زمین و… .
• شرایط نصب و محیطی: ارتفاع >1000m با دی‌ریت 10% به‌ازای هر 1000m؛ دمای کاری -10 تا +40°C (تا 50°C با دی‌ریت)، رطوبت 5–95% بدون میعان؛ لرزش <0.6g.

واحد ترمز داخلی و مقاومت ترمز اینورتر هایتک F100

در سری F100 طبق دیتاشیت و کاتالوگ اینورتر هایتک F100 ، واحد ترمز (Chopper) به‌صورت Built-in است و جدول پیشنهادی مقاومت ترمز برای رنج‌های مختلف توان در کاتالوگ فارسی آمده است؛ مثلاً برای 22kW در 380Vac، مقاومت 3000W/30Ω پیشنهاد شده است.

جدول مقایسه اینورتر هایتک F100 با سری‌های دیگر HITEK

هدف از این جدول، جایگاه محصول است؛ مشخصات دقیق F300/F200 بر اساس صفحات معرفی رسمی HITEK و منابع تکمیلی ماننددیتاشیت ، کاتالوگ و دفترچه راهنمای اینورتر هایتک F100 تهیه شده است.

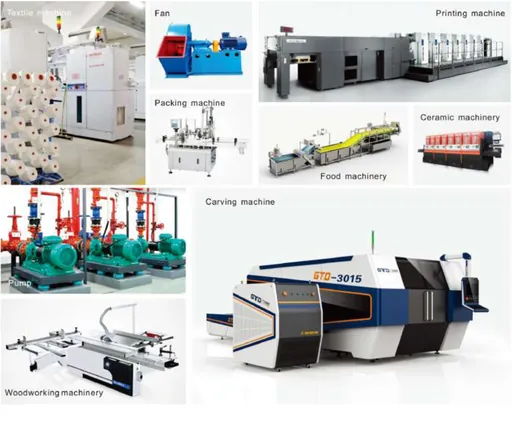

کاربرد درایو هایتک F100 در صنعت

درایو هایتک F100 برای فرآیندهای با نیاز به گشتاور راه‌اندازی بالا و کنترل نرم سرعت ایده‌آل است. طبق صفحه محصول هایتک، حوزه‌های رایج شامل نساجی، بسته‌بندی، حکاکی/فرز سبک، چاپ، صنایع غذایی، نجاری، پمپ و فن، سرامیک و حتی پمپ‌های خورشیدی است. PID داخلی برای کنترل فشار/سطح/دما نیز کارآمد است.

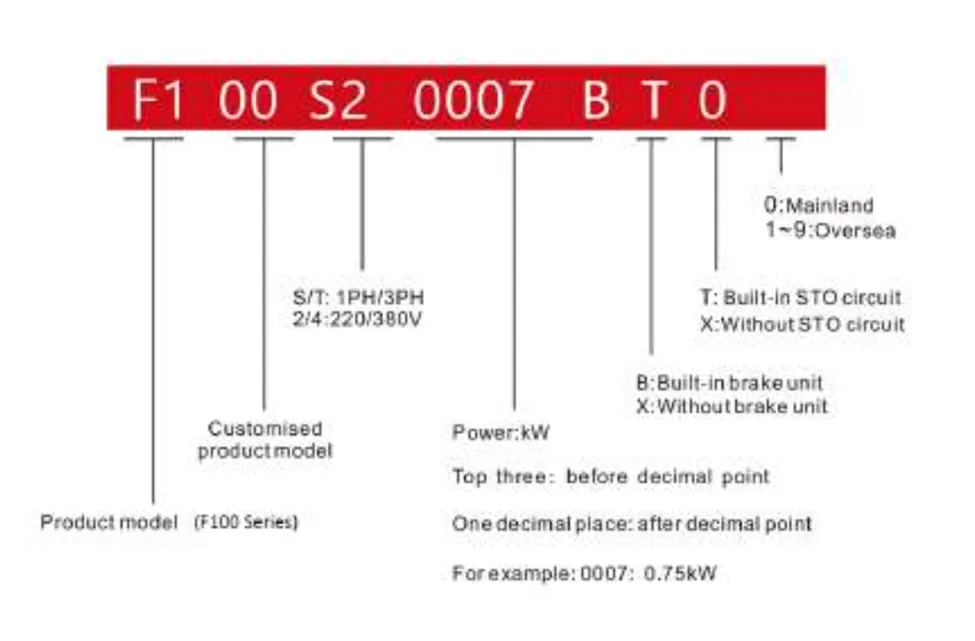

نحوه پلاک‌خوانی درایو هایتک F100

ساختار کد مدل درایو هایتک F100 شفاف است و به شما امکان می‌دهد ورودی، توان، وجود چپر ترمز و مدار ایمنی STO را از روی برچسب مطابق با دیتاشیت ، کاتالوگ و دفترچه راهنمای اینورتر هایتک F100 بخوانید. مثال: F100 S2 0007 B T 0

• F100: مدل محصول
• S/T: تک‌فاز (S) / سه‌فاز (T)
• 2/4: کد ولتاژ (۲=۲۲۰Vac، ۴=۳۸۰Vac)
• 0007: توان بر حسب kW (0007 ⇒75kW)
• B/X: با/بدون واحد ترمز داخلی (Braking Unit)
• T/X: با/بدون مدار ایمنی STO
• 0/1: نسخه داخلی/صادراتی
  این کلیدواژه‌های فنی، خوانش پلاک و سفارش صحیح را ساده می‌کند.

دیاگرام ورودی و خروجی‌های قدرت اینورترهایتک F100

ورودی / خروجی قدرت (Main Power & Motor)

این اطلاعات از  دفترچه راهنمای اینورتر هایتک F100 استخراج شده است :

• ترمینال‌های ورودی: برای سه‌فاز L1/R، L2/S، L3/T؛ برای تک‌فاز L و N (یا L1 و L2).
• ترمینال‌های خروجی موتور: U، V، W.
• اتصال مقاومت ترمز: روی باس DC به P+ ،PB (یا DB) ،N- طبق دیاگرام کاتالوگ.
  این چیدمان در بلوک‌دیاگرام رسمی F100 و صفحات محصول فروشندگان نیز تأیید شده است.

ورودی/خروجی‌های کنترلی (Control I/O)

• ورودی‌های دیجیتال: S1…S8 (قابل برنامه‌ریزی برای Start/Stop، جهت، مالتی‌اسپید و…)، مجهز به COM و تغذیه 24V داخلی.
• ورودی‌های آنالوگ: AI1/AI2 (0–10V یا 4–20mA)، قابل کالیبراسیون Low/High طبق پارامترها.
• خروجی آنالوگ/دیجیتال: AO برای فیدبک سرعت/جریان و DO؛ خروجی‌های رله‌ای RA/RB/RC برای Ready/Run/Fault.
• شبکه: Modbus RTU (RS-485)؛ سوکت RJ45 با پین‌های 1=485+ و 2=485− و پایه‌های کمکی (+12V/+5V/COM) مطابق کاتالوگ فارسی.

مزیت برای خرید اینورتر F100: فراوانی I/O و پروتکل Modbus، یکپارچه‌سازی با PLC/HMI را ساده می‌کند و هزینه جانبی را کاهش می‌دهد.

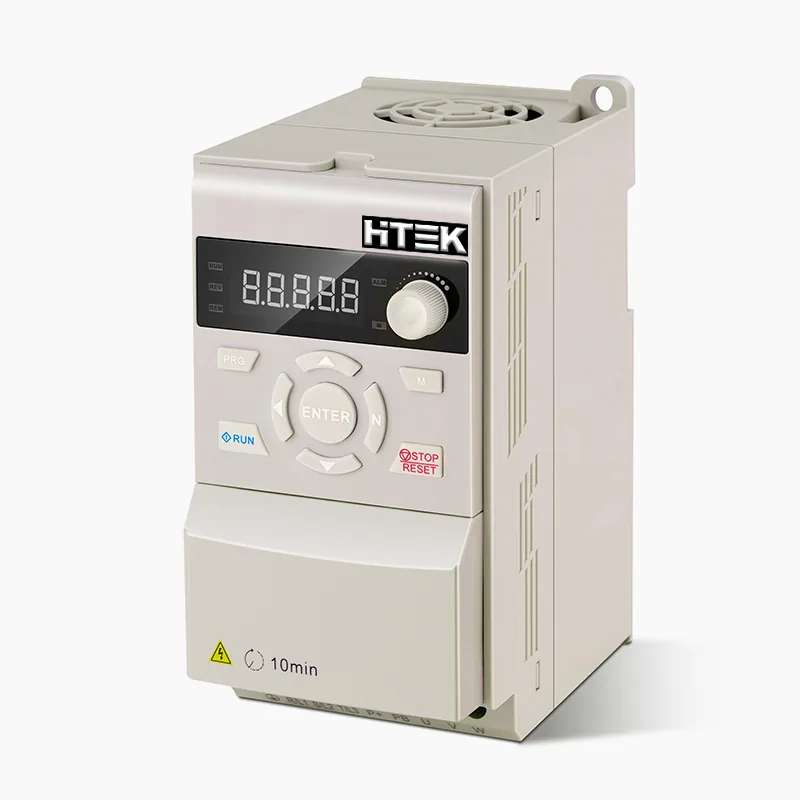

اجزای مختلف «اینورتر هایتک F100»

• کی‌پد و نمایشگر: کلیدهای RUN/STOP/ENTER/جهت‌دار، انتخاب مد نمایش (جریان/ولتاژ/فرکانس/باس DC/هشدار/خطا)، و پتانسیومتر روی پنل برای تنظیم فرکانس (قابل تغییر با پارامتر P1.63).
• ترمینال‌های فرمان: ورودی‌های دیجیتال S1…S8، ورودی‌های آنالوگ (AI1/AI2)، خروجی آنالوگ (AO)، خروجی‌های رله‌ای (RA/RB/RC) برای Ready/Run/Fault، تغذیه داخلی 24V/10V.
• شبکه و پورت ارتباطی: Modbus RTU (RS-485) با پین‌آوت RJ45 (1=485+، 2=485−، 4=P024، 5=COM، 6=+12V، 7=COM، 8=+5V).
• یونیت ترمز داخلی: سازگار با مقاومت‌های ترمز پیشنهادی دیتاشیت برای توقف‌های سریع.
• قاب کامپکت با کانال هوای مجزا: طراحی حرارتی مناسب و سخت‌افزار فشرده برای اطمینان از پایداری.

جدول مقایسه اینورتر هایتک F100 با دیگر سری‌های هایتک

راهنمای خرید و لیست قیمت اینورتر هایتک F100

برای خرید باید بدانید، قیمت اینورتر هایتک HITEK F100 تحت‌تأثیر توان/ولتاژ، وجود STO، شرایط گارانتی، موجودی و نوسانات بازار است. اگر هنوز برای خرید بین اینورتر هایتک HITEK F100 و اینورتر HITEK F300 یا حتی سری‌های مخصوص پمپ مثل F200 مردّد هستید، کافی است توان/ولتاژ موتور، نوع بار، نیاز به توقف سریع و نوع فرمان را برای ما بنویسید تا لیست قیمت اینورتر هایتک اینورتر HITEK F100 به‌همراه پیشنهاد فنی متناسب با پروژه‌تان را آماده کنیم.

نتیجه‌گیری تخصصی

خرید اینورتر هایتک HITEK F100 برای طیف وسیعی از کاربردها راه‌حل «اقتصادی-حرفه‌ای» محسوب می‌شود: خروجی تا ۱۰۰۰Hz، SVC با گشتاور راه‌اندازی بالا، واحد ترمز داخلی، I/O غنی و Modbus RTU، و از همه مهم‌تر، کاتالوگ فارسی شفاف که انتخاب و پارامترگذاری را ساده می‌کند. اگر پروژه به کنترل برداری حلقه‌بسته (FVC) یا انکودر نیاز دارد، ارزیابی سری F300 توصیه می‌شود؛ در غیر این صورت، خرید اینورتر هایتک HITEK F100 با چگالی قابلیت بالا در ابعاد کوچک، بهترین توازن قیمت/کیفیت را ارائه می‌دهد.
