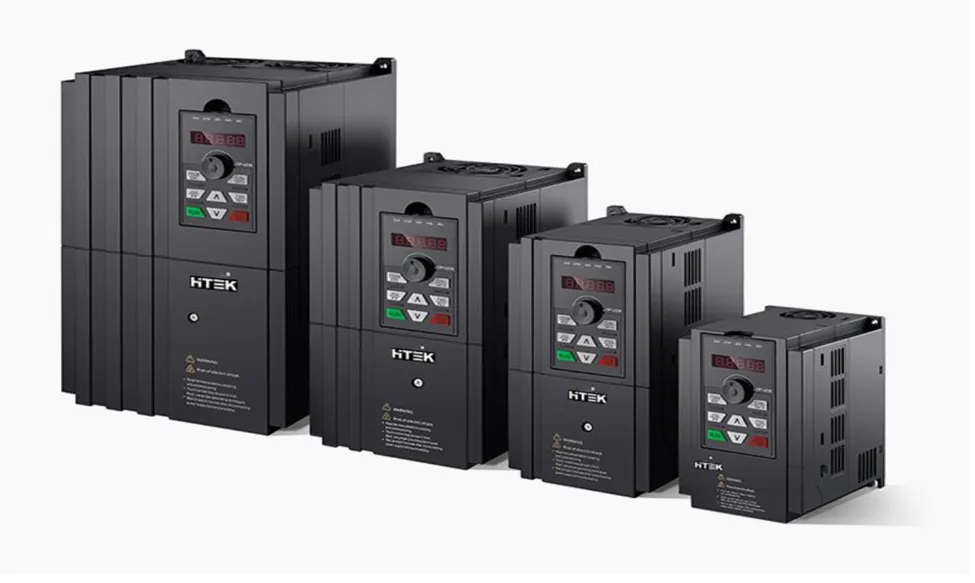

مقاله جامع و تخصصی «اینورتر هایتک F300»: راهنمای انتخاب، مهندسی و خرید

اگر در پروژه‌های برق قدرت و اتوماسیون صنعتی به یک VFD مطمئن و خوش‌پارامتر برای بارهای گشتاور ثابت (CT) و متغیر (VT) نیاز دارید، خرید اینورتر هایتک F300 یکی از گزینه‌هایی است که هم از نظر کارکرد برداری (sensorless و با PG) و هم از منظر امکانات کنترلی (PID داخلی، PLC ساده، چندسرعته، طول‌ثابت، تایمینگ) سبد کاملی را مطابق با دفترچه راهنما و دیتاشیت اینورتر هایتک F300 ارائه می‌کند. این راهنما، خلاصه‌ نیست؛ یک مرور قدم‌به‌قدم بر دیتاشیت رسمی F300 و اطلاعات وب‌سایت هایتک است تا از انتخاب سایز و کد محصول تا نصب، سیم‌بندی، تنظیمات و نگهداری را با نگاه مهندسی پوشش دهد.

مشخصات فنی کامل اینورتر HITEK F300

نگاشت استاندارد وظیفه/بار

برای یک‌دست‌سازی مفاهیم، در این مقاله از نگاشت زیر استفاده می‌کنیم:

• Heavy Duty ≡ Constant Torque (CT)
• Normal Duty ≡ Variable Torque (VT)
  در F300 نیز دو کلاس G (معادل CT/HD) و P (معادل VT/ND) تعریف شده است.

ولتاژ و فرکانس ورودی / ولتاژ و فرکانس خروجی

• ورودی: تکفاز 220 V  / سه فاز 220 V  / سه فاز 380 V  / سه فاز 660 V  / سه فاز 1140 V ؛ 47–63 Hz.
• خروجی: سه فاز، 0 تا 600 Hz (با رزولوشن 0.1 Hz)؛ در رزولوشن 0.01 Hz تا 300 Hz.

روش‌های کنترل و کارایی دینامیکی

مطابق با دفترچه راهنما و دیتاشیت اینورتر هایتک F300  برای روش های کنترلی داریم :

• انواع کنترل: V/f چندنقطه‌ای (با جداسازی V/f)، بردار سنسورلس (SVC)، بردار با PG (FVC).
• گشتاور راه‌اندازی:
  • G (CT): 150% در 0.5 Hz (SVC) و 180% در 0 Hz (FVC با انکدر).
  • P (VT): 100% در 0.5 Hz.
• بازه تنظیم سرعت: 1:100 در SVC، 1:1000 در FVC. دقت سرعت: ±0.5% (SVC) و ±0.02% (FVC). فرکانس حامل: 0.5–16 kHz با تنظیم خودکار.
• شتاب/کاهش سرعت: چهار گروه مستقل، 0.0–6500.0 s، با واحد زمانی 1/0.1/0.01 s.

ظرفیت اضافه‌بار (Overload) اینورتر هایتک F300

• کلاس G (CT/HD): 150% جریان نامی به مدت 60 s؛ 180% به مدت 3 s.
• کلاس P (VT/ND): 120% جریان نامی به مدت 60 s؛ 150% به مدت 3 s.

امکانات کنترلی و فرایندی اینورتر هایتک F300

• PID داخلی برای حلقه‌های فرآیندی (فشار/دِبی/دما و…).
• PLC ساده و چندسرعته: تا 16 گام سرعت.
• Traverse (نوسانی)، طول‌ثابت و تایمینگ: تنظیمات کامل در گروه‌های F11 و F08.
• DC Brake در راه‌اندازی/توقف، و AVR برای ثابت نگه‌داشتن ولتاژ خروجی.

ترمز، چاپر و انرژی برگشتی اینورتر هایتک F300

• چاپر ترمز داخلی تا 22 kW؛ اتصال مقاومت ترمز بین پایانه‌های (+) و PB. بالاتر از 22 kW نیاز به واحد ترمز خارجی.
• پارامتر Duty چاپر داخلی از F01.15 قابل تنظیم است.

فیلتر EMC/EMI و راکتورها اینورتر هایتک F300

• پیشنهاد EMI Rejector و Radio Interference Filter برای کاهش نویز‌های هدایتی/تابشی؛ راکتور DC برای توان های بالای 30کیلو وات پایانه‌های ویژه دارد؛ راکتور خروجی برای کابل‌های طولانی/کاهش هارمونیک و لرزش موتور توصیه شده است.

در دیتاشیت هایتک F300 عدد مشخصی برای THD ارائه نشده؛ در صورت نیاز به حد هارمونیکی، انتخاب راکتور/فیلتر را بر مبنای شبکه و استاندارد EMC سایت انجام دهید.

حفاظت‌ها و آلارم‌ها در درایو هایتک F300

• قطع فاز، اضافه‌ولتاژ/کمینه ‌ولتاژ، اضافه‌جریان/بار، نشتی به زمین، دمای ماژول (IGBT)، خطای فن، خطای انکدر، خطای ارتباط، محدودیت جریان پالس‌به‌پالس و… (کدهای E0xx).

شرایط محیطی و کلاس حفاظتی اینورتر هایتک F300

در دفترچه راهنما و دیتاشیت اینورتر هایتک F300 اطلاعات زیر درج شده است :

• کلاس حفاظت: IP20. دمای کاری: −10 تا +40 °C (بالای 40 °C دیریت). رطوبت: ≤90% RH بدون میعان. ارتفاع: تا 1000 m.
• خنک‌سازی: اجباری با فن.
• تمهیدات ایمنی نصب/سرویس شامل دوری از خازن‌های خروجی، زمان تخلیه DC Bus، و هشدارهای برق‌گرفتگی.

کیپد

• کی‌پد LED با کلیدهای RUN/STOP/PRGM و پتانسیومتر فرانت‌پنل، نمایش پارامترهای توقف/حین کار (جریان، ولتاژ، فرکانس، گشتاور، باس DC، توان kW، سرعت و …).

ارتباطات و شبکه

• RS-485 / Modbus RTU به‌صورت استاندارد؛ توپولوژی تک‌مستر–چنداسلیو. (فهرست آدرس‌های Modbus در ضمیمه A).

جدول مقایسه اینورتر هایتک F300 با سری‌های دیگر HITEK

هدف از این جدول، جایگاه محصول است؛ مشخصات دقیق F100/F200 بر اساس صفحات معرفی رسمی HITEK و منابع تکمیلی برند تهیه شده است.

کاربردهای صنعتی پیشنهادی اینورتر هایتک F300

• (سنگین کار)CT/HD: اکسترودر، میکسر و Kneader، بالابر/جرثقیل (با PG)، نورد سبک، کانوایرهای گشتاور بالا.
• VT/ND(سبک کار): فن‌ها و پمپ‌ها، سیستم‌های HVAC، برج خنک‌کن، دمنده‌ها.

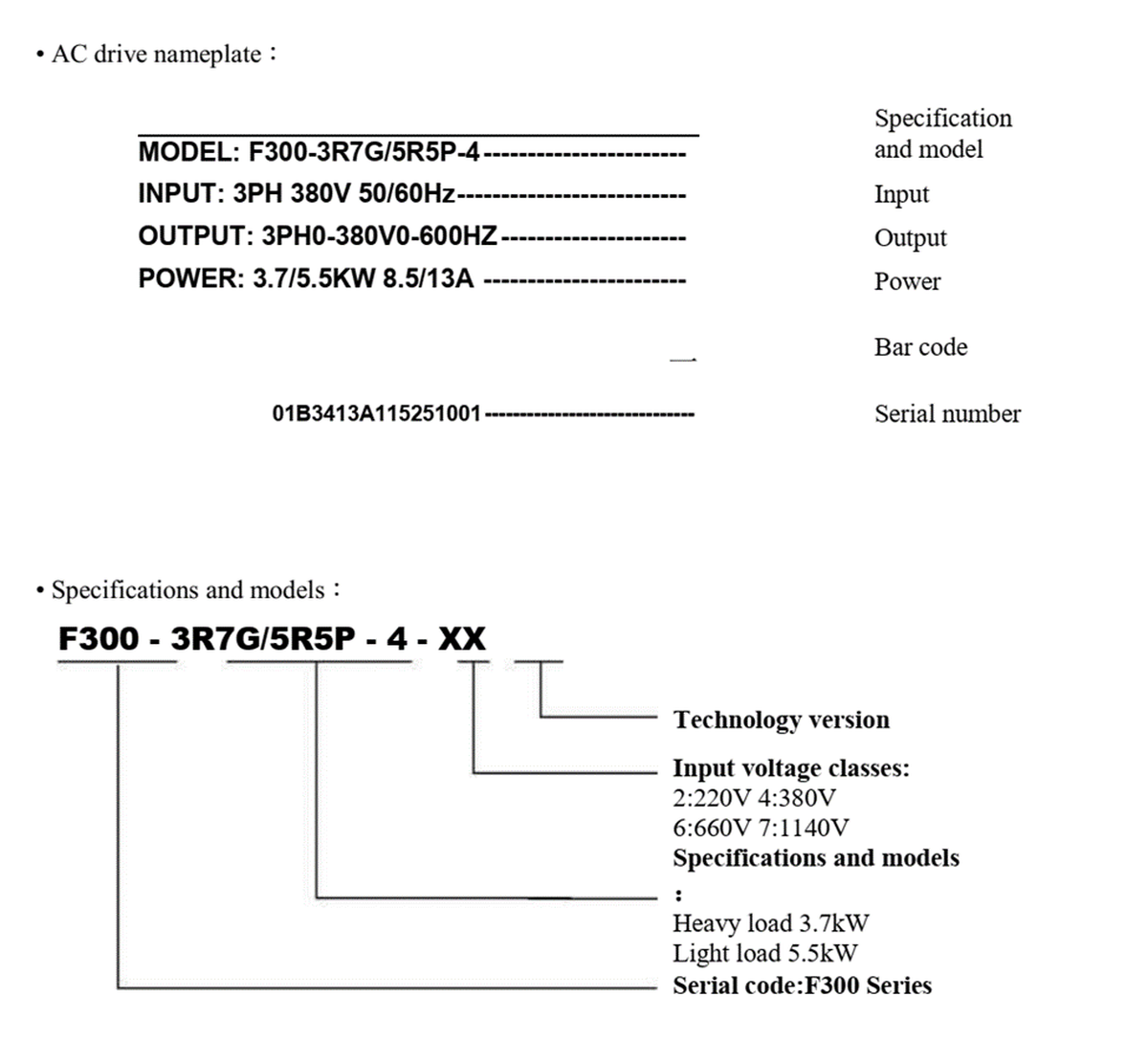

نحوه پلاک‌خوانی و تفسیر نام‌کد اینورتر هایتک F300

ساختار کد

F300 – 3R7G/5R5P – 4 – XX

• F300: سری محصول.
• 3R7G/5R5P: دو توان روی یک سایز؛ G = بار سنگین (CT/HD) 3.7 kW، P = بار نرمال (VT/ND) 5.5 kW.
• 4: کلاس ولتاژ ورودی سه فاز 380 V. (2: 220 V، 6: 660 V، 7: 1140 V).
• XX: ورژن/کُد تولید.

نمونه پلاک

• MODEL: F300-3R7G/5R5P-4 …
• INPUT: سه فاز 380 V، 50/60 Hz
• OUTPUT: سه فاز 0–380 V، 0–600 Hz
• POWER/CURRENT: 3.7/5.5 kW، 8.5/13 A.

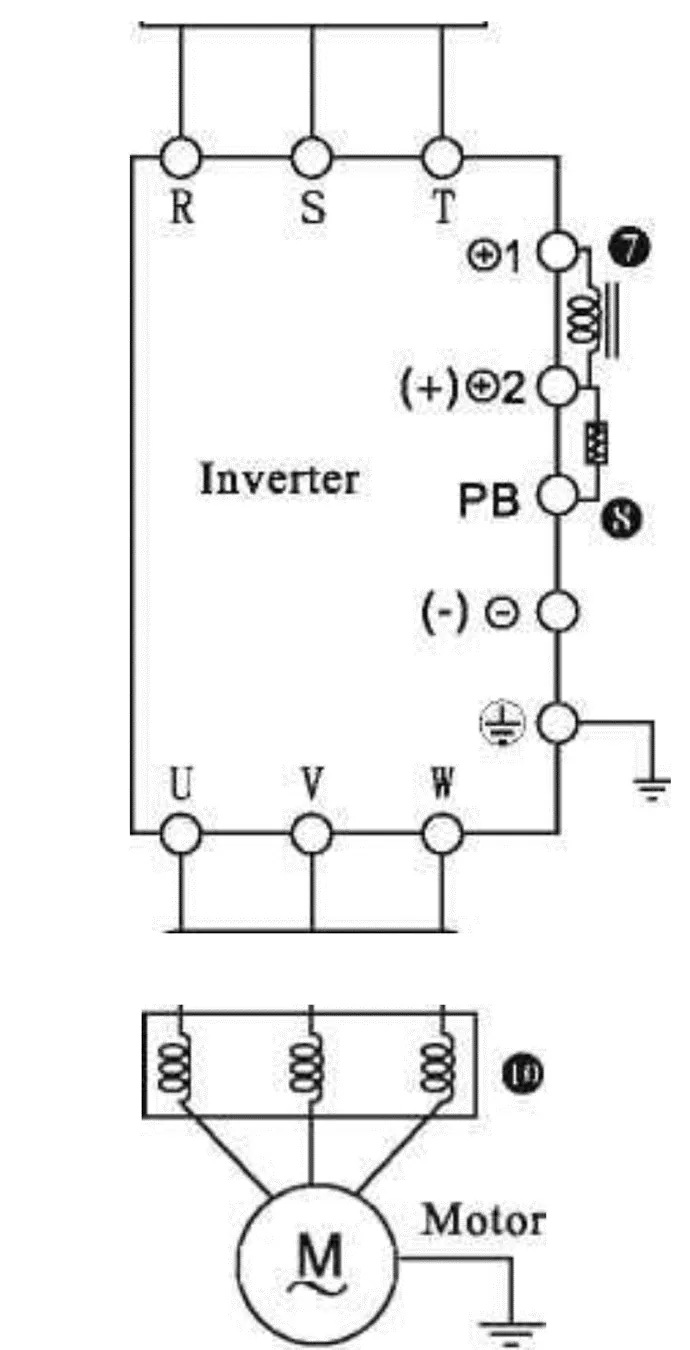

دیاگرام ورودی/خروجی‌های قدرت

Main Power:

• R/S/T (یا L/N برای تک‌فاز 220 V): ورودی تغذیه (بدون الزام توالی).
• U/V/W: خروجی سه‌فاز به موتور.
• (+), PB: پایانه‌های اتصال مقاومت ترمز (چاپر داخلی تا 22 kW).
• (+), (−): باس DC مشترک (معادل P/N در نام‌گذاری مرسوم).
• Ⓡ1/Ⓡ2: پایانه‌های راکتور DC خارجی.
• PE: ارت.

نکته: در F300 ترمینال PB نقش BR+ را دارد و مقاومت ترمز بین (+) و PB بسته می‌شود؛ BR− جداگانه ندارد. اتصال مستقیم مقاومت به (+)/(−) ممنوع است.

دیاگرام I/O کنترلی و شبکه

ورودی‌های دیجیتال (DI):

• S1…S6 (قابل توسعه تا S9 + HDI با کارت I/O): فرمان RUN/FWD/REV، JOG، RESET، سه‌سیمی/دوسیمی، UP/DOWN، … (انتخاب با F05.xx). HDI ورودی پالس پرسرعت تا 100 kHz.

خروجی‌ها (DO/Relay/Open Collector):

• TA/TB/TC و RA/RB/RC (رله‌ها)، MO1 (Open-Collector)، HDO (پالس پرسرعت یا O.C). ده‌ها فانکشن خروجی (رسیدن به فرکانس/حد بالا-پایین، پیش‌آلارم اضافه‌بار، آلارم، Ready/Run، …) از F06.xx قابل نگاشت است.

آنالوگ‌ها:

• AI1 (0–10 V)، AI2/AI3 (0–10 V یا 0–20 mA) با جامپر؛ AO1/AO2 (0–10 V یا 0–20 mA) با جامپر؛ 10 V Ref و +24 V/200 mA کمکی؛ ACM/DCM مشترک.

ارتباطی:

• RS-485 / Modbus RTU

کارت‌های اختیاری درایو هایتک F300 :

• I/O Extension (BD-IO03): چهار DI اضافه (S7–S9+HDI)، یک HDO/DO، یک AO و یک Relay اضافی.
• PG Card (BD-PG03): پشتیبانی انکدرهای ABZ/UVW، ولتاژ تغذیه 5/12 V، ترمینال‌های A±/B±/Z±/VCC/GND؛ و جامپرهای انتخاب تفاضلی/تک‌سر.

اجزا و کیت‌های اختیاری درایو هایتک F300

• مقاومت ترمز با رنج‌های مختلف و ابعاد نصب استاندارد (جدول ابعاد در ضمیمه).
• واحد ترمز/انرژی برگشتی (DBU/PUF100) برای توان‌های بالاتر.
• فیلترهای EMI/RFI، چوک DC و راکتور خروجی به‌تناسب طول کابل/محیط EMC.
• کِی‌پد LED روی درایو (پتانسیومتر روی پنل)، با نمایش پارامترهای توقف/کار.

لیست قیمت اینورتر هایتک F300

قیمت اینورتر هایتک F300 به عوامل زیر وابسته است:

• توان و کلاس ولتاژ (220/380/660/1140 V) و فریم
• کلاس کاری (G≡CT یا P≡VT)
• آپشن‌ها (کارت PG، کارت I/O، مقاومت/واحد ترمز، فیلتر/راکتور، ارتباطات)
• شرایط محیطی/بسته‌بندی/گارانتی

راهنمای خرید و دریافت لیست قیمت و دیتاشیت اینورتر هایتک F300
