اینورتر سه فاز و تکفاز اینوت GD10
شرکت اینوت INVT یک تولیدکننده بزرگ در حوزه تجهیزات اتوماسیون صنعتی و انرژی الکتریکی است که در سال 2002 در شهر شنژن چین تأسیس شد. اینوت (INVT) سبد محصولات خود را در چند بخش اینورتر ها، سروو سیستم ها، PLC، HMI، تجهیزات موشن کنترل، اینورتر های خورشیدی، سیستمهای ذخیرهسازی انرژی و انواع UPS تکفاز و سهفاز برای برق اضطراری و دیتاسنتر عرضه میکند. اینورتر اینوت سری GD10 در میان سریهای مختلف درایوهای شرکت اینوت، پایینترین محدوده توان خروجی را پوشش میدهد و بهعنوان یک مینی اینورتر اقتصادی و فشرده شناخته میشود. تتا صنعت، اینورتر GD10 اینوت را در کنار دیگر سریهای اینورتر اینوت با قیمت مناسب و همراه با 18 ماه گارانتی شرکتی تأمین کرده و به سراسر ایران ارسال میکند.
بررسی مشخصات فنی اینورتر اینوت GD10
اینورتر اینوت سری GD10 یک مینیدرایو اقتصادی برای توانهای پایین است. مدل های این سری در دو حالت تکفاز و سه فاز بوده و در رنج توانی(0.2-2.2) است. در ادامه به بررسی مشخصات فنی این سری میپردازیم:
- این اینورتر مد کنترل V/F( برای سرعت چند مرحلهای) دارد.
- دارای کی پد با امکان جداسازی و ولوم استاندارد است.
- این سری دارای 5 ورودی و 1 خروجی دیجیتال؛ 1 ورودی و 1 خروجی آنالوگ؛ 1خروجی رله
- پورت ارتباطی RS485 و شبکه ارتباطی MODBUS
- دامنه فرکانس خروجی 0-400 است.
- نحوه نصب این درایو به صورت دیواری است.
- این سری دارای چوک DC و چاپر ترمز داخلی است.
- بسته به مدل، این سری دارای خنک کاری طبیعی و فن است.
- دارای فیلتر داخلی EMC ( وجود این فیلتر در اینورتر اینوت GD10، تأثیر قابلتوجهی در کاهش نویزهای الکترومغناطیسی دارد.)
ظرفیت اضافه بار اینورتر GD10: 150 درصد جریان نامی به مدت یک دقیقه؛ 180 درصد جریان نامی به مدت 10 ثانیه و 200 درصد جریان نامی به مدت یک ثانیه (ظرفیت اضافه بار در اینورتر به مدت زمانی اشاره دارد که اینورتر میتواند جریان خروجی بیشتری نسبت به جریان نامی خود تحمل کند.)
دمای محیطی اینورتر GD10 اینوت دمای 10- تا 15+ درجه سانتی گراد میباشد، با افزایش دما، توان اینورتر کاهش مییابد.
برای اطلاعات بیشتر به دفترچه راهنمای اینورتر اینورت GD10 مراجعه نمایید.
جدول مقایسه مشخصات سری های اینورتر اینوت
در جدول زیر، مشخصات فنی جامع اینورتر اینوت GD10 برای هر مدل آورده شده است؛ از کد محصول و توان نامی تا ظرفیت اضافه بار، نوع خنککاری، وجود چوک DC و چاپر داخلی و همچنین فیوز ورودی پیشنهادی، مقاومت ترمز، جریان ورودی و خروجی و در نهایت ابعاد فیزیکی هر مدل درج شده تا بتوانید مناسبترین گزینه را برای تابلو و شرایط کاری خود انتخاب کنید.
| کد محصول | توان (kW) | ظرفیت اضافه بار | خنک کاری | چوک DC | چاپر داخلی | فیوز ورودی پیشنهادی(A) | مقاومت ترمز پیشنهادی(اهم) | مقاومت ترمز(توان) | جریان ورودی(A) | جریان خروجی(A) | ابعاد مدل ها |
| GD10-0R2G-S2-B | 0.2 | 150%x60s/180%x10s/200%x1s | گردش هوا | دارد | دارد | 16 | 722 | 0.3 | 4.9A | 1.6A | 85×145.5×134.2mm |
| GD10-0R4G-S2-B | 0.4 | 150%x60s/180%x10s/200%x1s | گردش هوا | دارد | دارد | 16 | 361 | 0.06 | 6.5A | 2.5A | 85×145.5×134.2mm |
| GD10-0R7G-S2-B | 0.75 | 150%x60s/180%x10s/200%x1s | گردش هوا | دارد | دارد | 16 | 192 | 0.11 | 9.3A | 4.2A | 85×145.5×153.2mm |
| GD10-1R5G-S2-B | 1.5 | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 25 | 96 | 0.23 | 15.7A | 7.5A | 100×170.5×153.2mm |
| GD10-2R2G-S2-B | 2.2 | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 50 | 65 | 0.33 | 24A | 10A | 100×170.5×153.2mm |
| GD10-0R7G-4-B | 0.75 | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 10 | 653 | 0.11 | 3.2A | 2.5A | 100×170.5×153.2mm |
| GD10-1R5G-4-B | 1.5 | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 10 | 326 | 0.23 | 4.3A | 4.2A | 100×170.5×153.2mm |
| GD10-2R2G-4-B | 2.2 | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 16 | 222 | 0.33 | 7.1A | 5.5A | 100×170.5×153.2mm |
پس از بررسی این جدول، حتماً توان، جریان خروجی، ظرفیت اضافه بار و نحوه خنککاری هر مدل را با مشخصات موتور و شرایط کاری خود تطبیق دهید. در نهایت ابعاد فیزیکی را با فضای داخل تابلو مقایسه کنید تا در زمان نصب با محدودیت مکان و تهویه روبهرو نشوید.
پلاک خوانی درایو اینوت GD10
کد محصول با ترکیب توان، ولتاژ، نوع بار، سری درایو و نوع ورودی/خروجی ساخته میشود و هر بخش از حروف و اعداد یک پارامتر مشخص را تعریف میکند. در هنگام خرید اینورتر اینوت GD10 به کد محصول دقت داشته باشید تا محصول خریداری شده متناسب با نیازها و کاربرد مورد نظرتان باشد. درادامه به بررسی نحوه کد خوانی و اطلاعاتی که از کد اینورتر اینوت بدست میاید؛ میپردازیم.

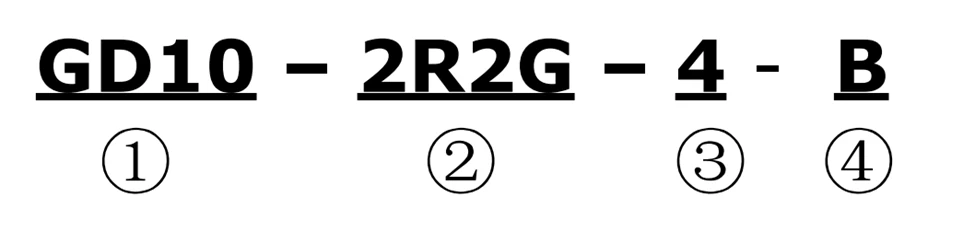

کد مدلهای اینورتر اینوت سری GD10 از چند تکه اصلی تشکیل میشود که با خط تیره از هم جدا شدهاند. مثلاً در کد
GD10-1R5G-4-B یا GD10-0R7G-S2-B هر بخش این معنی را دارد:
- بخش ① – GD10
نشاندهنده نام سری اینورتر است؛ یعنی سری Goodrive 10. - بخش ② – 2R2G
قسمت عددی 2R2 یعنی توان نامی 2kW ((به همین ترتیب 0R7=0.75kW، 1R5=1.5kW و …).
حرف G نوع بار را نشان میدهد و یعنی مدل مناسب بار گشتاور ثابت است. - بخش ③ – S2 یا 4
این قسمت کلاس ولتاژ و نوع ورودی شبکه را مشخص میکند:- S2 ← ورودی تکفاز 220V و خروجی سهفاز 220V.
- 4 ← ورودی سهفاز 380–400V و خروجی سهفاز همان رنج ولتاژ.
- بخش ④ – B
اگر کد محصول دارای این حرف باشد نشان دهنده این است که محصول دارای دارای بریک یونیت داخلی است.
بنابراین با خواندن همین چهار بخش، میتوانید سری درایو، توان نامی، نوع بار و ولتاژ ورودی اینورتر GD10 را سریع تشخیص دهید.
ابعاد اینورتر INVT GD10
اینورتر سری GD10 با طراحی فشرده و وزن کم ساخته شده تا در تابلوهای کوچک نیز بدون مشکل نصب شود. در این بخش ابعاد دقیق برای انتخاب و طراحی تابلو بررسی میشود.
لازم بذکر است در صورتی که فیلتر ورودی C3 اضافه شود، ارتفاع درایو (H1) اضافه میگردد.
اجزا و جزئیات اینورتر اینوت GD10
اینورتر سری GD10 یک ساختار فشرده که شامل کیپد جداشونده، مدار قدرت، مدار کنترل و … است. در این بخش با قسمت های مختلف درایو اینوت GD10 اشنا میشویم.
- کی پد
- کاور و درپوش
- چراغ برق
- کاور جانبی
- نام سری اینورتر
6 و7. پورت کی پد برای اتصال به کی پد خارجی
- ترمینال های فرمان
- جدا کننده سیم های ورودی
- ترمینال های قدرت
- پلاک اینورتر
راهنمای خرید و قیمت اینورتر اینوت GD10
برای دریافت قیمت و خرید اینورترINVT اینوت سری GD10 و دیگر تجهیزات اتوماسیون صنعتی میتوانید به سایت تتا صنعت نمایندگی محصولات اینوت در لاله زار مراجعه کرده و یا از طریق پیام رسانهایی مانند تلگرام، واتساپ و… با کارشناسان فنی در ارتباط باشید. همچنین میتوانید برای استعلام قیمت و خرید انواع اینورترهای اینوت GD10 از صفحه محصولات اینوت در سایت تتا صنعت بازدید کنید یا با شماره 02191091022 تماس بگیرید تا از مشاوره رایگان کارشناسان فنی ما بهرهمند شوید و خریدی هوشمندانه داشته باشید.
سوالات متداول کاربران — اینورتر اینوت GD10
سؤال: محدوده توان و ولتاژ اینورتر GD10 چقدر است؟
سری GD10 معمولاً در رنج توان حدود 0.2kW تا 2.2kW عرضه میشود. مدلهای تکفاز با ورودی 220V و مدلهای سهفاز با ورودی 380V در دسترس هستند.
سؤال: آیا اینورتر GD10 قابلیت ارتباط با PLC و HMI را دارد؟
بله، روی GD10 پورت RS-485 با پروتکل Modbus RTU در نظر گرفته شده که امکان ارتباط با PLC، HMI و سیستمهای مانیتورینگ را فراهم میکند.
سؤال: تحمل اضافهبار در اینورتر اینوت GD10 چقدر است؟
اینورتر GD10 معمولاً میتواند حدود 150% جریان نامی را بهمدت 60s، 180% جریان نامی را بهمدت 10s و 200% جریان نامی را بهمدت 1s تحمل کند.
سؤال: آیا اینورتر اینوت GD10 فیلتر EMC داخلی دارد؟
مدلهای درایو GD10 بهصورت استاندارد به فیلتر EMC مجهز میشوند تا نویز را کاهش دهند و عموماً با درجه حفاظت IP20 عرضه میشوند؛ یعنی برای نصب داخل تابلو و محیط خشک و بدون گردوغبار رسانا مناسباند.
سؤال: درجه حفاظت اینورتر INVT GD10 چیست؟
اینورتر INVT GD10 با درجه حفاظت IP20 عرضه میشود؛ یعنی برای نصب داخل تابلو و محیط خشک و بدون گردوغبار مناسب است.
