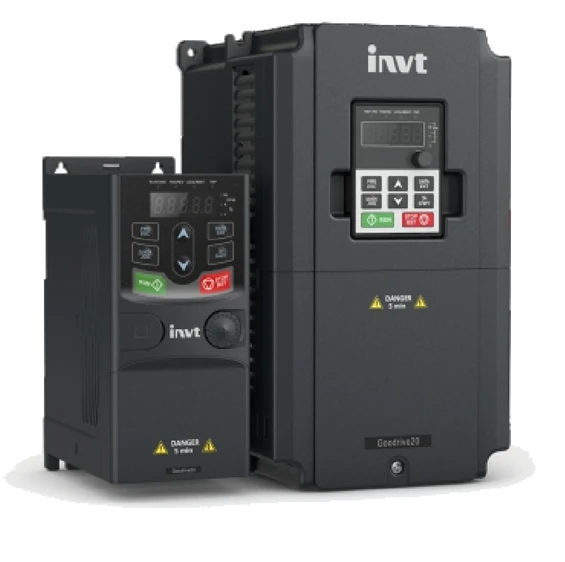

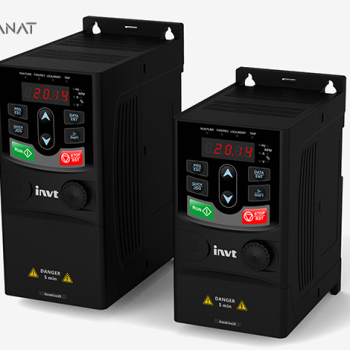

اینورتر سه فاز و تکفاز اینوت GD20
شرکت اینوت INVTیک تولیدکننده چینی تجهیزات اتوماسیون صنعتی است که از سال 2002 فعالیت خود را شروع کرده و روی تحقیق و توسعه در حوزه درایوها، سرووها و سیستمهای کنترلی تمرکز دارد. محصولات اینوت در حوزههایی مثل ماشینسازی، آسانسور، نفت و گاز، تهویه صنعتی به طور گسترده استفاده میشوند. این شرکت بهخاطر تنوع بالای سری درایوها و قیمت رقابتی، در بازار ایران هم بین تأمین کنندگان اینورتر، جایگاه خوبی پیدا کرده است. اینورتر GD20 اینوت، یک درایو در مدل های تکفاز و سه فاز برای کنترل موتورهای آسنکرون است که در کاربردهای عمومی مثل پمپ، فن، نوار نقاله و ماشینآلات سبک استفاده میشود. این سری با ابعاد کم، منوی تنظیمات ساده و قابلیتهایی مانند کنترل برداری پیشرفته، حفاظتهای کامل و ورودی – خروجیهای متنوع، گزینه مناسبی برای پروژههای صنعتی است.
مشخصات فنی اینورتر اینوت GD20
- رنج ولتاژ ورودی اینورتراینوت GD20 شامل ولتاژ تکفاز220V، سه فاز220V و سه فاز380V است.
- بازه توان خروجی درایو اینوت GD20 حدودا 4kW تا 110kW است. فرکانس ورودی شبکه 47 تا Hz 63 و فرکانس خروجی درایو 0 تا Hz 400 قابل تنظیم است.
- دارای کنترل برداری بدون انکودر (SVC) برای کاربردهای دقیقتر و مد ولتاژ/فرکانس (V/F) برای فن، پمپ و بارهای عمومی است.
- دارای 2 ورودی آنالوگ، 2 خروجی آنالوگ، 5 ورودی دیجیتال، 1 خروجی دیجیتال و 2 خروجی رله
- دارای پورت ارتباطی RS-485 برای شبکه Modbus
- سری GD20 در توان های 18.5-110kW چوک dc را به صورت داخلی دارد.
- سری GD20 در توان های 37kW و پایین تر یونیت ترمز به صورت داخلی و توان های 45-110kW به صورت آپشنال اضافه میشود.
ظرفیت اضافه بار اینورتر اینوت GD20
150 درصد جریان نامی به مدت یک دقیقه؛ 180 درصد جریان نامی به مدت 10 ثانیه و 200 درصد جریان نامی به مدت یک ثانیه (ظرفیت اضافه بار در اینورتر به مدت زمانی اشاره دارد که اینورتر میتواند جریان خروجی بیشتری نسبت به جریان نامی خود تحمل کند.)
جدول مقایسه مشخصات سری های اینورتر اینوت
در جدول زیر، مشخصات فنی جامع اینورتر اینوت GD20 برای هر مدل آورده شده است؛ از کد محصول و توان نامی تا ظرفیت اضافه بار، نوع خنککاری، وجود چوک DC و چاپر داخلی و همچنین فیوز ورودی پیشنهادی، مقاومت ترمز، جریان ورودی و خروجی و در نهایت ابعاد فیزیکی هر مدل درج شده تا بتوانید مناسبترین گزینه را برای تابلو و شرایط کاری خود انتخاب کنید.
کد محصول | توان (kW) | ظرفیت اضافه بار | خنک کاری | چوک DC | چاپر داخلی | فیوز ورودی پیشنهادی(A) | مقاومت ترمز پیشنهادی(اهم) | مقاومت ترمز(توان) | جریان ورودی(A) | جریان خروجی(A) | ابعاد مدل ها |
GD20-0R4G-S2 | 0.4kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 10 | 361 | 0.06 | 6.5A | 2.5A | 80x160x123.5mm |
| GD20-0R7G-S2 | 0.75kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 16 | 192 | 0.11 | 9.3A | 4.2A | 80x160x123.5mm |
GD20-1R5G-S2 | 1.5kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 25 | 96 | 0.23 | 15.7A | 7.5A | 80x185x140.5mm |
| GD20-2R2G-S2 | 2.2kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 50 | 65 | 0.33 | 24A | 10A | 80x185x140.5mm |
GD20-004G-S2 | 4kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | – | – | – | 16A | 146×256×167mm | |
| GD20-0R7G-4 | 0.75kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 6 | 653 | 0.11 | 3.4A | 2.5A | 80x185x140.5mm |
GD20-1R5G-4 | 1.5kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 10 | 326 | 0.23 | 5A | 4.2A | 80x185x140.5mm |
| GD20-2R2G-4 | 2.2kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 10 | 222 | 0.33 | 5.8A | 5.5A | 80x185x140.5mm |
GD20-004G-4 | 4kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 25 | 122 | 0.6 | 13.5A | 9.5A | 146x256x167mm |
| GD20-5R5G-4 | 5.5kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 35 | 89.1 | 0.75 | 19.5A | 14A | 146x256x167mm |
GD20-7R5G-4 | 7.5kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 50 | 65.3 | 1.13 | 25A | 18.5A | 170x320x196.3mm |
| GD20-011G-4 | 11kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 63 | 44.5 | 1.65 | 32A | 25A | 170x320x196.3mm |
GD20-015G-4 | 15kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | 63 | 32 | 2.25 | 40A | 32A | 170x320x196.3mm |
| GD20-018G-4 | 18.5kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 100 | 27 | 3 | 47A | 38A | 200×340.6×184.3mm |
GD20-022G-4 | 22kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 100 | 22 | 3 | 51A | 45A | 200×340.6×184.3mm |
| GD20-030G-4 | 30kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 125 | 17 | 5 | 70A | 60A | 250x400x202mm |
| GD20-037G-4 | 37kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 150 | 13 | 6 | 80A | 75A | 250x400x202mm |
GD20-045G-4 | 45kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | ندارد | 150 | 10 | 7 | 98A | 92A | 282x560x238mm |
| GD20-055G-4 | 55kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | ندارد | 200 | 8 | 8 | 128A | 115A | 282x560x238mm |
GD20-075G-4 | 75kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | ندارد | 250 | 6.5 | 11 | 139A | 150A | 282x560x238mm |
| GD20-090G-4 | 90kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | ندارد | 325 | 5.4 | 14 | 168A | 180A | 338x554x329.2mm |
GD20-110G-4 | 110kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | ندارد | 350 | 4.5 | 17 | 201A | 215A | 338x554x329.2mm |
| GD20-045G-4-B | 45kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 150 | 10 | 7 | 98A | 92A | 282x560x238mm |
GD20-055G-4-B | 55kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 200 | 8 | 8 | 128A | 115A | 282x560x238mm |
| GD20-075G-4-B | 75kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 250 | 6.5 | 11 | 139A | 150A | 282x560x238mm |
GD20-090G-4-B | 90kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 325 | 5.4 | 14 | 168A | 180A | 338x554x329.2mm |
| GD20-110G-4-B | 110kW | 150%x60s/180%x10s/200%x1s | فن دار | دارد | دارد | 350 | 4.5 | 17 | 201A | 215A | 338x554x329.2mm |
GD20-003G-S2 | 3kW | 150%x60s/180%x10s/200%x1s | فن دار | ندارد | دارد | – | – | – | – | 13A | 146×256×167mm |
پس از بررسی این جدول، حتماً توان، جریان خروجی، ظرفیت اضافه بار و نحوه خنککاری هر مدل را با مشخصات موتور و شرایط کاری خود تطبیق دهید. در نهایت ابعاد فیزیکی را با فضای داخل تابلو مقایسه کنید تا در زمان نصب با محدودیت مکان و تهویه روبهرو نشوید.

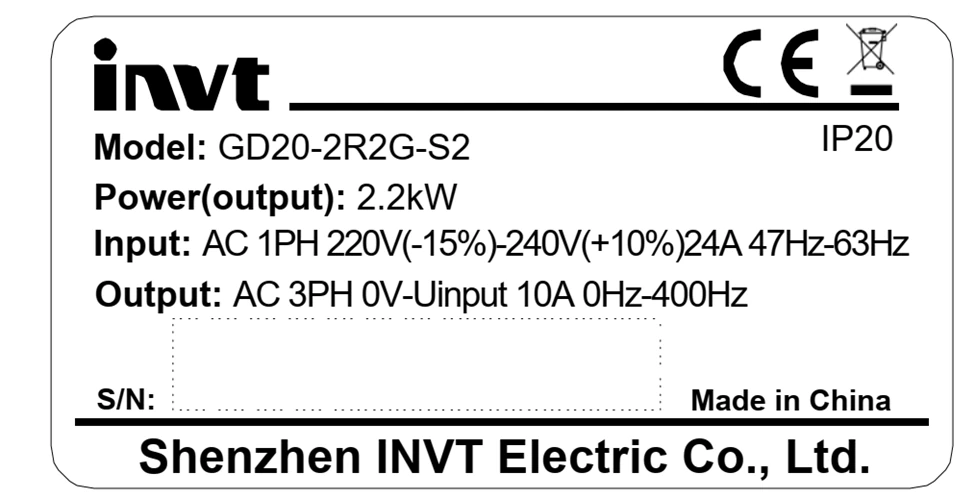

پلاک خوانی درایو اینوت GD20
در این بخش، ساختار حروف و اعداد در کد اینورتر اینوت GD20 را بهصورت مرحله به مرحله توضیح میدهیم تا انتخاب و سفارش مدل مناسب برای شما عزیزان راحتتر شود.

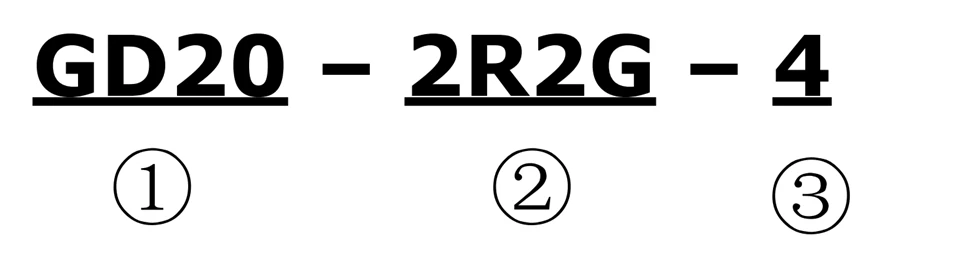

کد مدلهای اینورتر اینوت سری GD20 از سه تکه اصلی تشکیل میشود که با خط تیره از هم جدا شدهاند. مثلاً در کد
GD20-2R2G-S2 یا GD20-2R2G-4 هر بخش این معنی را دارد:
- بخش ① – GD20
نشاندهنده نام سری اینورتر است؛ یعنی سری Goodrive 20. - بخش ② – 2R2G
قسمت عددی 2R2 یعنی توان نامی 2.2kW ((به همین ترتیب 0R7=0.75kW، 1R5=1.5kW و …).
حرف G نوع بار را نشان میدهد و یعنی مدل مناسب بار گشتاور ثابت است. - بخش ③ – S2 یا 4
این قسمت کلاس ولتاژ و نوع ورودی شبکه را مشخص میکند:
- S2 ← ورودی تکفاز 220V و خروجی سهفاز 220V.
- 4 ← ورودی سهفاز 380–400V و خروجی سهفاز همان رنج ولتاژ.
بنابراین با خواندن همین سه بخش، میتوانید سری درایو، توان نامی، نوع بار و ولتاژ ورودی اینورتر GD20 را سریع تشخیص دهید.

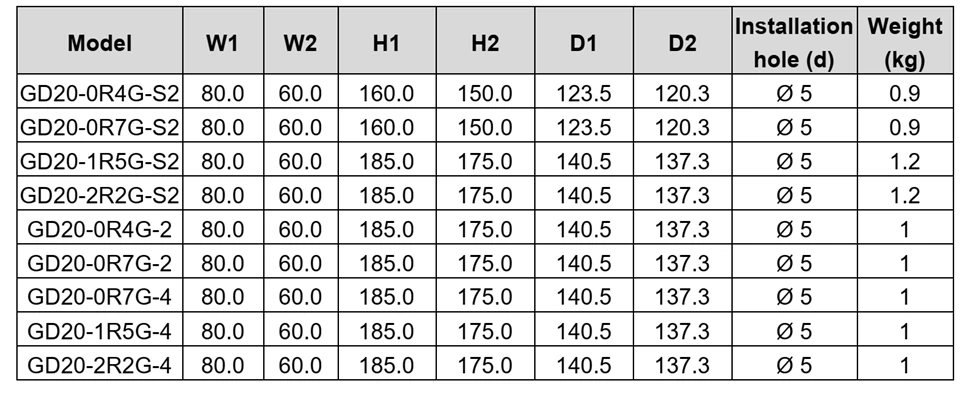

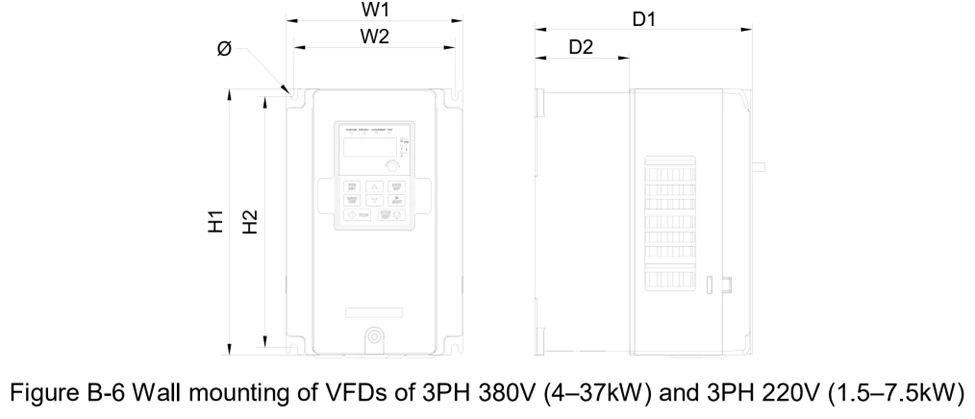

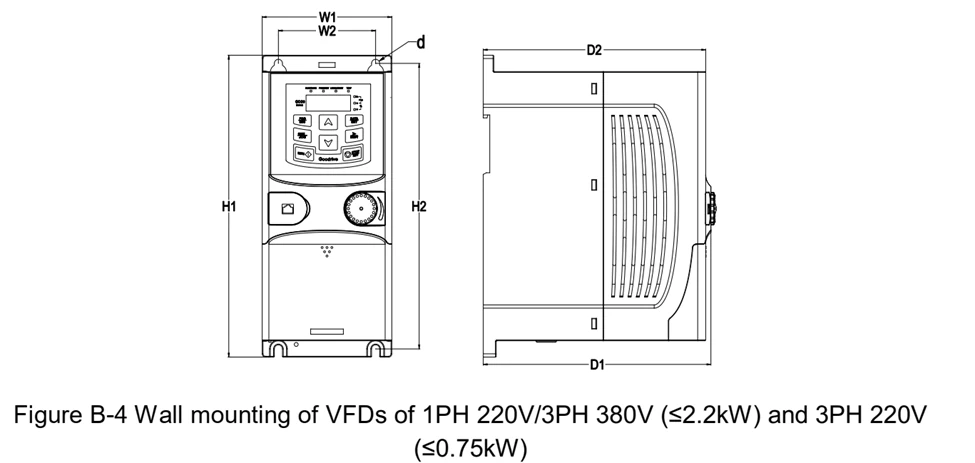

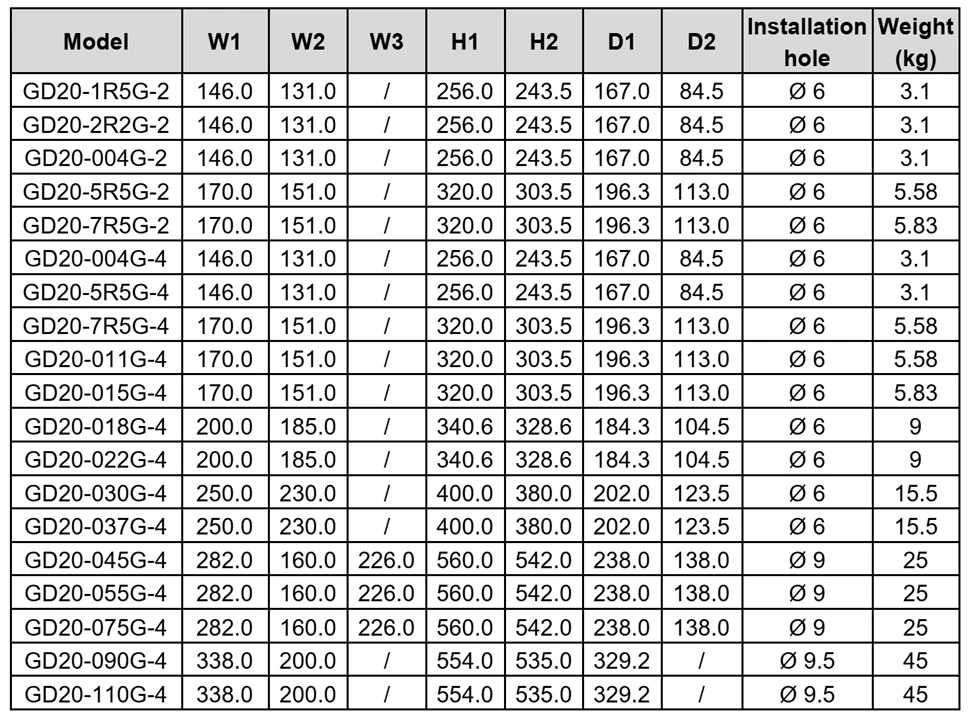

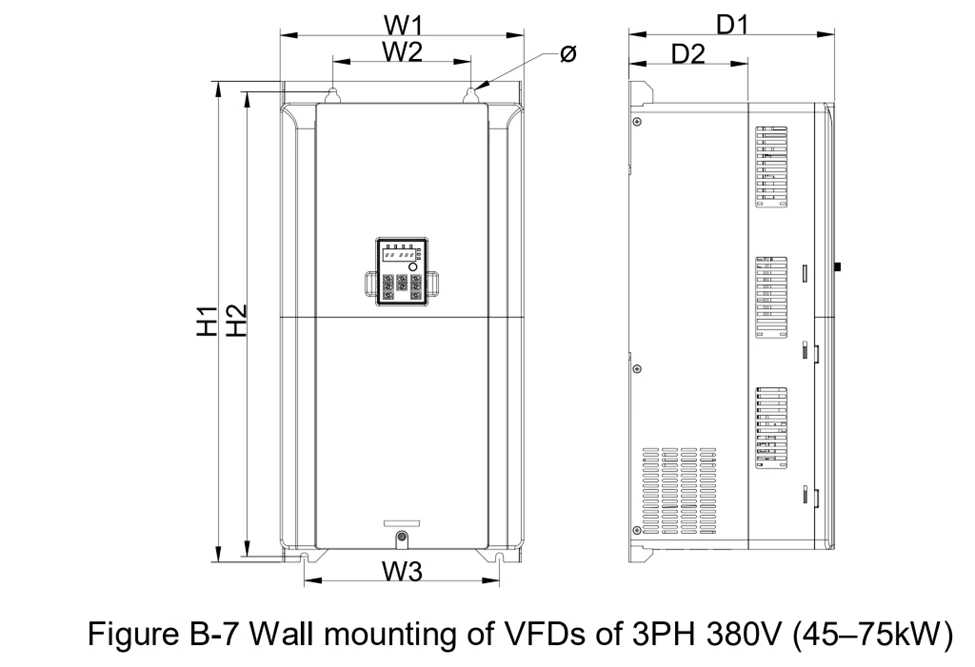

ابعاد اینورتر اینوت INVT GD20
در این بخش ابعاد فیزیکی، مشخصات نصب مکانیکی و جزئیات ظاهری اینورتر اینوت GD20 بررسی میشود تا بتوانید آن را بهدرستی در تابلو یا روی دیوار قرار دهید.
با درنظرگرفتن ابعاد و جزئیات نصب اینورتر اینوت GD20، میتوانید طراحی تابلو را دقیقتر انجام دهید.
اجزا اینورتر اینوت GD20
در این بخش، اجزای اصلی اینورتر اینوت GD20 مثل کیپد، ترمینالهای ورودی و خروجی، بخش قدرت و کنترل و … را بهصورت خلاصه معرفی میکنیم.

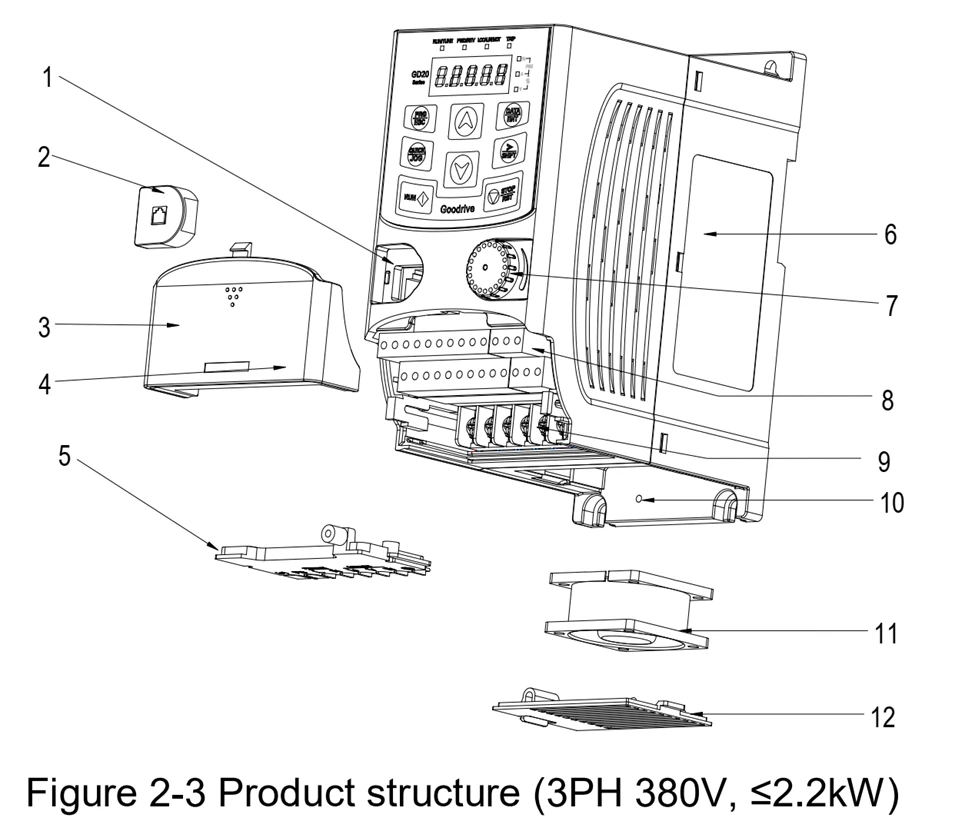

این شکل، نمای کلی اجزای ظاهری اینورتر اینوت GD20 را نشان میدهد تا بدانید هر قسمت چه کاری انجام میدهد. مهمترین بخشها بدین شرح هست:
- پورت کیپد خارجی (External keypad port): محل اتصال کیپد برای کنترل و تنظیم درایو از روی درِ تابلو.
- درپوش پورت (Port cover): از پورت کیپد خارجی در برابر گردوغبار و ضربه محافظت میکند.
- کاور اصلی (Cover): بدنه و قطعات داخلی را میپوشاند و یک حفاظت مکانیکی ایجاد میکند.
- محل قفل کاور کشویی (Hole for the sliding cover): برای فیکسکردن و قفلکردن کاور استفاده میشود.
- صفحه ترانکینگ/سینی کابل (Trunking board): کابلهای مدار قدرت اصلی را نگه میدارد و از قطعات داخلی محافظت میکند.
- پلاک محصول (Product nameplate): روی آن مدل، توان، ولتاژ، جریان نامی و سایر اطلاعات شناسنامهای اینورتر درج شده است.
- ولوم پتانسیومتر (Potentiometer knob): برای تنظیم دستی فرکانس/سرعت موتور از روی پنل بهکار میرود.
- ترمینالهای کنترل (Control terminals): ورودیهای دیجیتال و آنالوگ، خروجیها، ترمینال RS-485 و … برای فرمان و ارتباط کنترلی.
- ترمینالهای مدار قدرت (Main circuit terminals): ترمینالهای ورودی برق (R,S,T) و خروجی برای موتور (U,V,W).
- سوراخ پیچ (Screw hole): برای فیکسکردن قاب فن و نصب محکم دستگاه روی سطح یا ریل.
- فن خنککننده (Cooling fan): گرمای ماژول قدرت را دفع میکند و از افزایش دما جلوگیری میکند.
- کاور فن (Fan cover): از فن در برابر اجسام خارجی محافظت میکند و مسیر جریان هوا را هدایت میکند.
با شناخت این اجزا، راحتتر میتوانید اینورتر GD20 را نصب، سیمکشی، سرویس و در صورت نیاز عیبیابی کنید.
راهنمای خرید و استعلام قیمت اینورتر اینوت (INVT) GD20
برای دریافت قیمت و خرید اینورترINVT اینوت سری GD20 و دیگر تجهیزات اتوماسیون صنعتی میتوانید به سایت تتا صنعت نمایندگی محصولات اینوت در لاله زار مراجعه کرده و یا از طریق پیام رسانهایی مانند تلگرام، واتساپ و… با کارشناسان فنی در ارتباط باشید. همچنین میتوانید برای استعلام قیمت و خرید انواع اینورترهای اینوت GD20 از صفحه محصولات اینوت در سایت تتا صنعت بازدید کنید یا با شماره 02191091022 تماس بگیرید تا از مشاوره رایگان کارشناسان فنی ما بهرهمند شوید و خریدی هوشمندانه داشته باشید.
پرسشهای متداول
❓ اینورتر INVT GD20 مناسب چه صنایعی است؟
درایو GD20 در صنایع پمپ، فن، نساجی، نوار نقاله و جرثقیل کاربرد دارد.
❓ آیا GD20 پروتکل Modbus را پشتیبانی میکند؟
بله، پورت RS485 با پروتکل Modbus RTU به صورت داخلی در دستگاه موجود است.
❓ چگونه پارامترهای GD20 را تنظیم کنم؟
با استفاده از پنل کاربری یا نرمافزار تخصصی INVT و مراجعه به دفترچه راهنما میتوانید تنظیمات را انجام دهید.
❓ آیا اینورتر GD20 دارای حفاظتهای ایمنی است؟
بله، حفاظتهایی شامل اضافهبار، اضافهولتاژ، قطع فاز و دمای بیش از حد دارد.
❓ GD20 در چه محدودهٔ توانی کار میکند؟
از 0.4 تا 110 کیلووات در انواع مدلها ارائه میشود.
❓ درایو GD20 چه ویژگیهایی دارد؟
اینورتر GD20 سری اقتصادی با قابلیت کنترل برداری بدون سنسور، طراحی فشرده، کاربری آسان، و پشتیبانی از ورودیهای دیجیتال و آنالوگ متعدد است. دارای قابلیت PID داخلی، کنترل چندسرعته، و عملکرد پایدار در گشتاور پایین میباشد.
❓ GD20 مناسب چه کاربردهایی است؟
برای کاربردهای عمومی صنعتی، پمپها، فنها، نوار نقالهها و تجهیزات بستهبندی که به دقت کنترل سرعت و گشتاور متوسط نیاز دارند.
❓ آیا نصب اینورتر GD20 بدون تابلو امکانپذیر است؟
بهصورت فنی امکانپذیر است، اما توصیه میشود جهت حفاظت مکانیکی و الکتریکی، درون تابلو نصب شود.
❓ اینورتر اینوت GD20 چه محافظتی دارد؟
دارای حفاظت اضافهجریان، اضافهولتاژ، افت ولتاژ، اضافهحرارت، اتصال کوتاه، خطای فاز و اضافهبار موتور.
❓ روش عیبیابی و رفع خطاهای رایج اینورتر GD20 چیست؟
نمایش کد خطا روی پنل، بررسی پارامترها، بازبینی سیمکشی، اطمینان از شرایط بار مناسب، و بازنشانی (Reset) پس از رفع مشکل.
❓ آیا اینورتر GD20 قابلیت اتصال به شبکههای صنعتی مثل Modbus دارد؟
بله، بهصورت پیش
