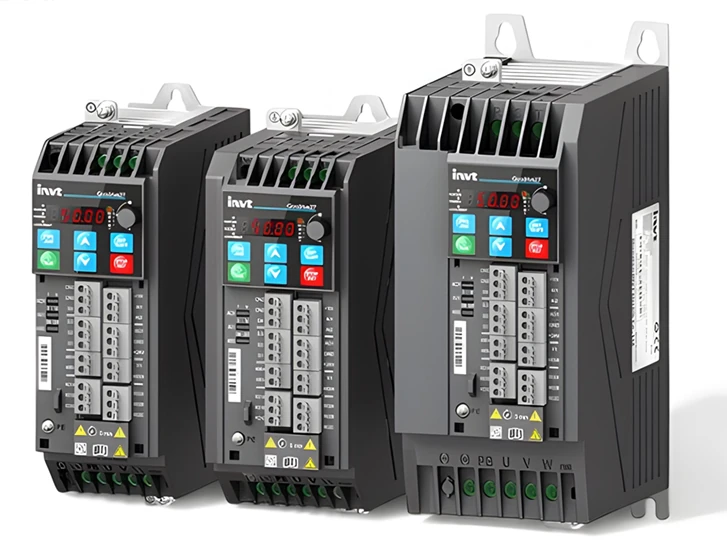

اینورتر اینوت GD27

شرکت اینوت INVT از سال 2002 در شنژن چین فعالیت می‌کند و در حوزه اینورتر، سروو، PLC و سیستم‌های مدیریت انرژی به‌عنوان یکی از برندهای مطرح بازار شناخته می‌شود. اینورتر اینوت GD27  یک درایو برداری پیشرفته با قابلیت کنترل دقیق سرعت و گشتاور است که برای انواع کاربردهای صنعتی طراحی شده است. به‌دلیل ترکیب توابع حفاظتی کامل و امکان ارتباط شبکه‌ای، اینورتر GD27 در بسیاری از خطوط تولید، نوار نقاله‌ها و ماشین‌آلات به‌عنوان گزینه‌ای قابل اعتماد استفاده می‌شود.

بررسی مشخصات فنی اینورتر اینوت GD27

در این بخش، مشخصات فنی اینورتر اینوت GD27 مانند توان و جریان نامی، ولتاژ ورودی، ظرفیت اضافه‌بار، فرکانس کاری و کلاس حفاظتی ذکر شده است. با توجه دقیق به این پارامترها می‌توانید مدل مناسب برای توان موتور، نوع بار، شرایط شبکه و الزامات حفاظتی پروژه را به‌درستی انتخاب کنید.

• اینورتر اینوت سری GD27 در رنج ولتاژی تکفاز 220V، سه فاز 220V و در رنج سه فاز 380V عرضه می‌شود.
• ولتاژ خروجی این درایو از 0 تا مقدار ولتاژ ورودی قابل تنظیم است و فرکانس خروجی آن می‌تواند در بازه 0 تا 599Hz تنظیم شود.
• این اینورتر از مد کنترل برداری بدون سنسور (SVC) و الگوریتم Space Vector پشتیبانی می‌کند و برای کنترل موتورهای آسنکرون و موتورهای سنکرون مناسب است.
• این اینورتر دو ورودی و یک خروجی آنالوگ در اختیار کاربر قرار می‌دهد.
• چند ورودی دیجیتال قابل برنامه‌ریزی روی ترمینال‌ها در نظر گرفته شده است که یکی از آن‌ها به صورت ورودی سرعت بالا با فرکانس کاری تا حدود 50kHz است.
• علاوه بر این، یک خروجی ترانزیستوری و دو رله خروجی قابل برنامه‌ریزی برای ارسال وضعیت‌ها و آلارم‌ها به مدار فرمان در دسترس قرار دارد.
• بدنه این درایو دارای درجه حفاظت IP20 است و امکان نصب دیواری و در برخی سایزها نصب روی ریل DINبرای آن پیش‌بینی شده است.
• برای اتصال به شبکه‌های صنعتی، این درایو به پورت RS-485 با پروتکل Modbus-RTU مجهز شده است.
• این سری دارای چاپر داخلی بوده اما چوک DC ندارد.

ظرفیت اضافه‌بار این درایو به‌گونه‌ای است که می‌تواند تا 150%جریان نامی را به مدت 60 ثانیه و تا 180% جریان نامی را به مدت 10ثانیه تحمل کند.

جدول مقایسه مشخصات سری های اینورتر اینوت GD27

در جدول زیر، مشخصات فنی جامع اینورتر اینوت GD27 برای هر مدل آورده شده است؛ از کد محصول و توان نامی تا ظرفیت اضافه بار، نوع خنک‌کاری، وجود چوک DC و چاپر داخلی و همچنین فیوز ورودی پیشنهادی، مقاومت ترمز، جریان ورودی و خروجی و در نهایت ابعاد فیزیکی هر مدل درج شده تا بتوانید مناسب‌ترین گزینه را برای تابلو و شرایط کاری خود انتخاب کنید.پس از بررسی این جدول، حتماً توان، جریان خروجی، ظرفیت اضافه بار و نحوه خنک‌کاری هر مدل را با مشخصات موتور و شرایط کاری خود تطبیق دهید. در نهایت ابعاد فیزیکی را با فضای داخل تابلو مقایسه کنید تا در زمان نصب با محدودیت مکان و تهویه روبه‌رو نشوید.

پس از بررسی این جدول، حتماً توان، جریان خروجی، ظرفیت اضافه بار و نحوه خنک‌کاری هر مدل را با مشخصات موتور و شرایط کاری خود تطبیق دهید. در نهایت ابعاد فیزیکی را با فضای داخل تابلو مقایسه کنید تا در زمان نصب با محدودیت مکان و تهویه روبه‌رو نشوید.

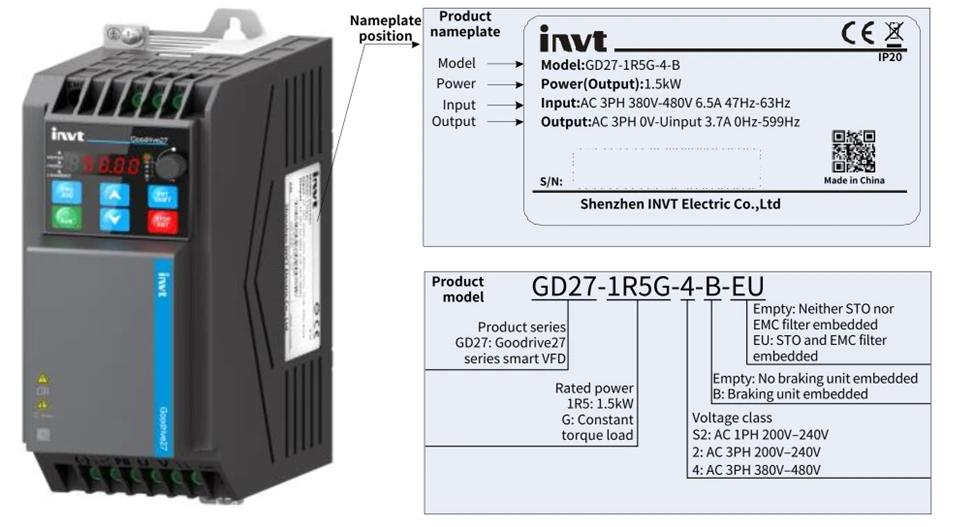

پلاک خوانی درایو اینوت GD27

در کد اینورتر اینوت GD27 هر حرف و عدد نشان‌دهنده ویژگی مشخصی مثل توان، ولتاژ، نوع ورودی و کاربرد درایو است. با کدخوانی صحیح GD27 می‌توان به‌سرعت فهمید هر مدل برای چه موتوری، با چه توان و در چه شبکه برقی مناسب است.

برای کدخوانی اینورتر اینوت GD27 کافی است اجزای کد مدل را تکه‌تکه بخوانیم. به‌عنوان نمونه، کد GD27-1R5G-4-B-EU را در نظر بگیرید :

• بخش اول GD27 نشان می‌دهد این درایو متعلق به سری Goodrive27 است.
• بخش 1R5G توان نامی و نوع بار را مشخص می‌کند؛ 1R5 یعنی توان نامی 5kW و حرف G یعنی این مدل برای بار گشتاور ثابت (Constant torque load) طراحی شده است.
• عدد 4 کلاس ولتاژ را مشخص می‌کند؛ در اینجا 4 یعنی ورودی سه‌فاز AC 380–480V. اگر به‌جای آن 2 یا S2 باشد، به ترتیب به معنی سه‌فاز 220V  یا تک‌فاز 220V  است.
• حرف B وضعیت چاپر ترمز داخلی را نشان می‌دهد؛ وقتی B نوشته شده یعنی واحد ترمز (Braking unit) به‌صورت داخلی روی درایو وجود دارد و اگر این جایگاه خالی باشد یعنی چاپر ترمز داخلی تعبیه نشده است.
• پسوند EU ترکیب امکانات ایمنی و فیلتر را مشخص می‌کند؛ EUیعنی این مدل تابع ایمنی STO به‌همراه فیلتر EMC داخلی را دارد، درحالی‌که اگر این قسمت خالی باشد یعنی نه STO و نه فیلتر EMC روی درایو تعبیه نشده است.

با همین منطق می‌توانید هر کد دیگر از خانواده GD27 را بخوانید و از روی مدل، سری، توان، نوع بار، کلاس ولتاژ، وجود چاپر ترمز و وجود STO/EMC را تشخیص بدهید.

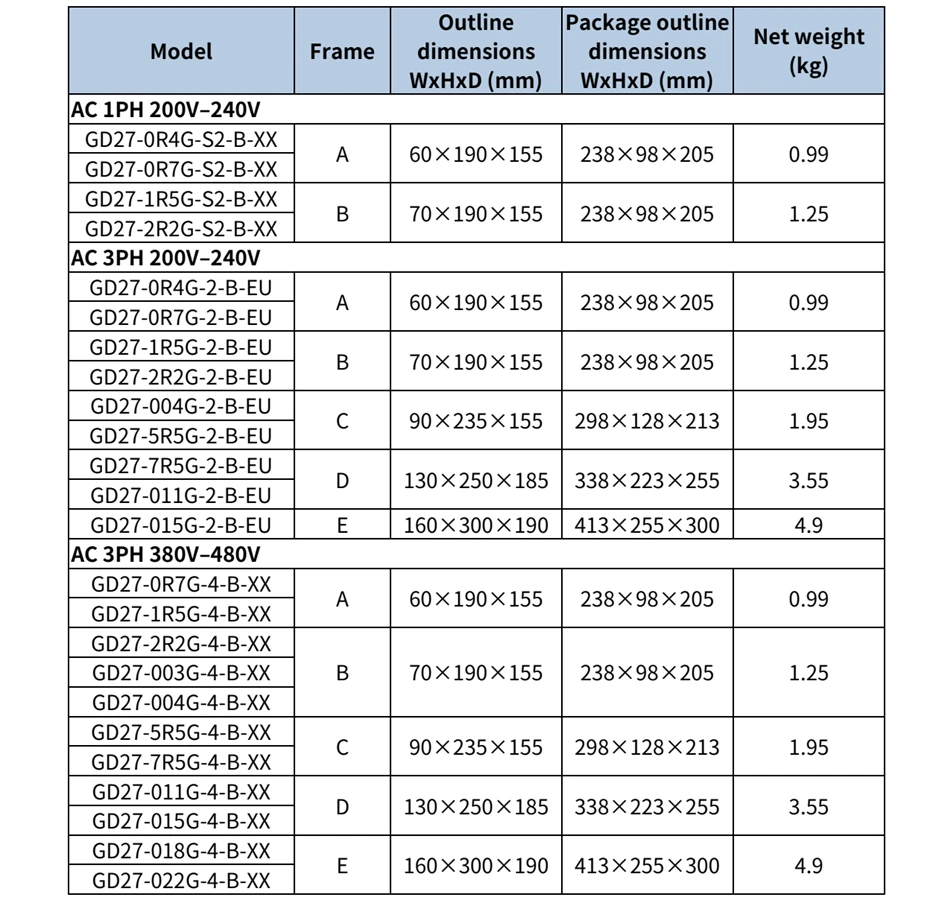

ابعاد اینورتر INVT GD27

ابعاد اینورتر اینوت GD27 به گونه ای است که در تابلوهای کوچک و هم در فضاهای محدود به‌راحتی نصب شود. آشنایی با طول، عرض، ارتفاع و نحوه نصب هر سایز از این سری، به طراح تابلو کمک می‌کند جانمایی بهینه ‌تری برای تهویه، کابل‌کشی و دسترسی به کیپد درایو در نظر بگیرد.

بعد از بررسی جدول و تصویر ابعاد اینورتر اینوت GD27، می‌توانید فضای لازم برای نصب، مسیر کابل‌کشی و فاصله ایمن از دیواره‌ها و تجهیزات کناری را دقیق‌تر طراحی کنید. توجه به ارتفاع، عرض، عمق و محل عبور ترمینال‌ها باعث می‌شود درایو هم به‌خوبی خنک شود و هم در زمان سرویس، تنظیم یا تعویض دسترسی راحتی برای تکنسین داشته باشد.

اجزا اینورتر اینوت GD27

در این بخش با قسمت‌های مختلف درایو مثل کیپد، ترمینال‌های ورودی و خروجی، محل اتصال مقاومت ترمز، شینه ارت و مسیرهای تهویه آشنا می‌شویم. شناخت دقیق این اجزا کمک می‌کند سیم‌بندی، راه‌اندازی و عیب‌یابی درایو با سرعت و اطمینان بیشتری انجام شود.

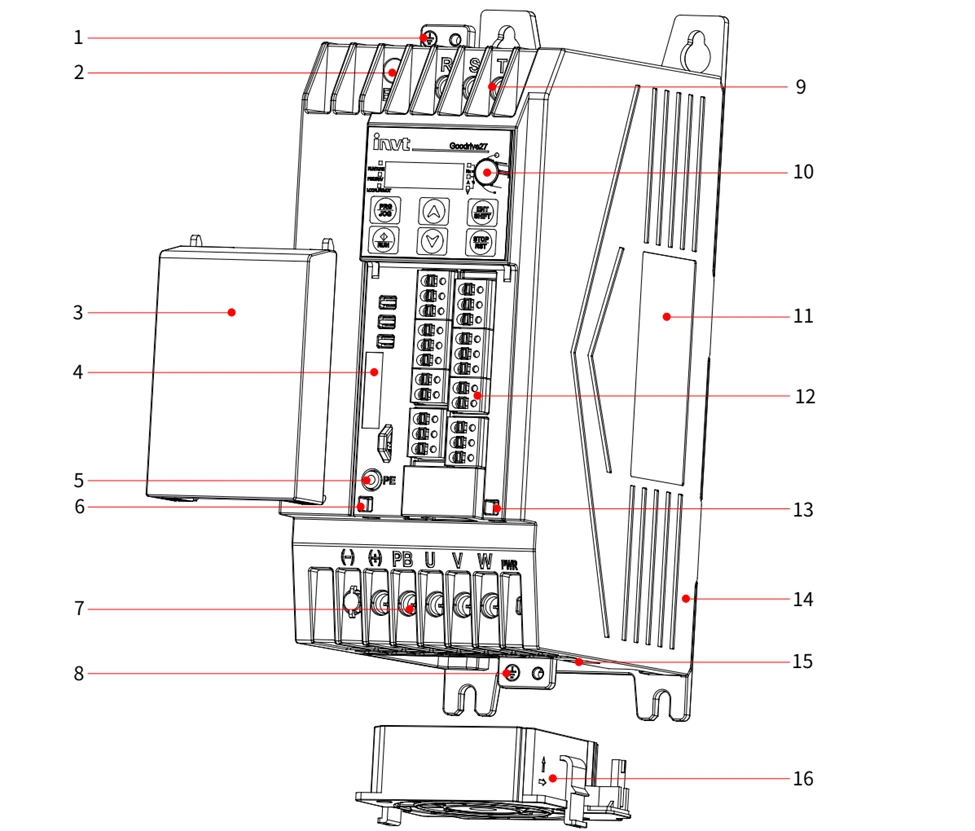

اجزای اینورتر اینوت GD27 طبق شکل کاتالوگ، به‌صورت خوانا و جمله‌ای این‌طور توضیح داده می‌شوند:

1. ترمینال ارت حفاظت ورودی (Input safety protection grounding terminal) نقطه‌ای است که سیم ارتِ ورودی به آن متصل می‌شود تا بدنه درایو و تابلو در برابر خطا و نشتی جریان ایمن شوند.
2. پیچ EMC (EMC screw) برای اتصال صحیح شیلد کابل‌ها و تکمیل مسیر زمین‌کردن نویزهای الکترومغناطیسی استفاده می‌شود تا تداخل الکتریکی کاهش پیدا کند.
3. کاور (Cover) پوششی است که روی ترمینال‌ها و بردها قرار می‌گیرد و هم از نظر ایمنی لمس قسمت‌های برقدار را محدود می‌کند و هم در برابر گردوغبار و آلودگی از درایو محافظت می‌کند.
4. بارکد مدل (Model bar code) شناسه محصول است که با اسکن آن می‌توان مدل دقیق، سری ساخت و اطلاعات ردیابی اینورتر را به‌دست آورد.
5. ترمینال ارت سیگنال (Signal grounding terminal – PE) برای زمین‌کردن مرجع سیگنال‌ها و شیلد کابل‌های فرمان به کار می‌رود تا نویز روی ورودی‌های آنالوگ و دیجیتال کم شود.
6. رابط Micro USB روی برد کنترل (Micro USB interface on the control board) پورتی است که فقط برای به‌روزرسانی نرم‌افزار و پارامترها با پروگرامر اختصاصی اینوت استفاده می‌شود و برای اتصال کابل‌های USB معمولی در نظر گرفته نشده است.
7. ترمینال خروجی (Output terminal) جایی است که فازهای خروجی U, V, W و در صورت وجود ترمینال‌های مربوط به مقاومت ترمز به موتور و تجهیزات جانبی متصل می‌شوند.
8. ترمینال ارت حفاظت خروجی (Output safety protection grounding terminal) برای اتصال ارتِ سمت موتور و مسیر حفاظتی خروجی استفاده می‌شود تا در صورت بروز خطا، جریان نشتی به‌طور ایمن به زمین هدایت شود.
9. ترمینال ورودی (Input terminal) محل اتصال فازهای ورودی شبکه (مثلاً R, S, T) است که توان اصلی درایو از آن تأمین می‌شود.
10. ولوم پتانسیومتر (Potentiometer knob) یک ولوم روی پانل جلویی است که می‌توان از آن برای تنظیم دستی فرکانس خروجی یا یک متغیر اختصاص‌داده‌شده استفاده کرد.
11. پلاک (Nameplate) لیبل کناری دستگاه است که اطلاعاتی مثل مدل، توان، ولتاژ و جریان ورودی/خروجی و فرکانس کاری روی آن درج شده و مبنای انتخاب و تنظیم درایو قرار می‌گیرد.
12. ترمینال کنترلی (Control board terminal) مجموعه ترمینال‌هایی است که ورودی‌های دیجیتال، ورودی‌ها و خروجی‌های آنالوگ، رله‌ها و سایر نقاط فرمان روی آن قرار دارند و برای سیم‌بندی مدار کنترل استفاده می‌شوند.
13. پورت شبکه RJ45 (RJ45 network port) کانکتی است که معمولاً برای اتصال کیپد خارجی یا ماژول‌های ارتباطی شبکه به‌کار می‌رود و امکان مانیتورینگ و تنظیم درایو را از خارج تابلو فراهم می‌کند.
14. بدنه (Housing) بدنه اینورتر است که تمام بردها، ترمینال‌ها و فن خنک‌کننده در آن قرار می‌گیرند و علاوه بر حفاظت مکانیکی، مسیر عبور هوا را هم شکل می‌دهد.
15. پورت Micro USB روی برد قدرت (Micro USB port on the drive board) یک درگاه سرویس است که در زمان خاموش بودن دستگاه برای کارهای تعمیراتی و به‌روزرسانی تخصصی روی برد قدرت استفاده می‌شود و نباید در حالت برقدار لمس یا استفاده شود.
16. فن خنک‌کننده (Cooling fan) در قسمت پایین یا پشت درایو نصب شده و با گردش هوا، گرمای تولیدشده توسط قطعات قدرت را خارج می‌کند تا اینورتر در دمای مجاز و به‌صورت پایدار کار کند.

با شناخت دقیق اجزای اینورتر اینوت GD27، از ترمینال‌های قدرت و فرمان تا کیپد، فن و مسیر ارت، می‌توان سیم‌بندی و راه‌اندازی را با خطای کمتر انجام داد.
