اگر دنبال یک درایو صنعتی هستید که هم در کاربردهای عمومی مثل پمپ و فن جواب بدهد و هم در بارهای سنگینتر مثل نوار نقاله، میکسر یا اکسترودر عملکرد دقیقتری ارائه کند، اینورتر GD350A یکی از گزینههای متداول در اتوماسیون صنعتی است. در این مقاله، اینورتر GD350A را از زاویهی مشخصات فنی، کاربردهای واقعی، نکات انتخاب و راهاندازی، و مزایا/محدودیتها بررسی میکنیم تا بتوانید با اطمینان بیشتری برای خرید اینورتر GD350A تصمیم بگیرید.
بررسی مشخصات فنی اینورتر اینوت GD350A
- اینورتر GD350A دارای ولتاژ 3فاز 380V است و دارای فرکانس ورودی 50Hz/60Hz است. در خروجی، درایو ولتاژی از 0 تا نزدیک ولتاژ ورودی تولید میکند و با تغییر فرکانس خروجی، سرعت موتور را کنترل میکند.
- مد های کنترلی این درایو شامل SVPWM و SVC (کنترل برداری بدون سنسور) و کنترل برداری است. و برای موتور آسنکرون (IM) و موتور سنکرون مغناطیس دائم (PMSM) قابل استفاده است.
- این سری برای کاردر صنعت، هم I/O معمولی و هم I/O پرسرعت دارد، همچنین دارای 2 ورودی آنالوگ،1 خروجی آنالوگ،ورودیهای پرسرعت تا 50KHz و 2 خروجی رله قابل برنامهریزی است.
- اینورتر INVT GD350A دارای اسلات هایی برای اتصال ماژول و کارت های جانبی است. GD350A قابلیت توسعه با کارتهای جانبی را دارد؛ یعنی اگر به انواع شبکه های صنعتی نیاز داشتید، میتوانید با کارت مناسب اضافه کنید. کارتها معمولاً شامل کارتهای ارتباطی صنعتی مثل PROFIBUS، CANopen، DeviceNet،Modbus TCP و… ،کارتهای انکودر(PG)، کارتهای ورودی و خروجی I/Oدر برخی فریمها، تعداد اسلاتهای توسعه بیشتر در نظر گرفته شده تا دست شما برای توسعه بازتر باشد.
- بازه دمای کارکرد معمولاً 10- تا 50 درجه سانتیگراد است؛ درجه حفاظت معمولاً IP20 است؛ یعنی برای محیطهای صنعتی گردوغباردار یا مرطوب، تابلو و تهویه و فیلتر مناسب حیاتی است.
- خنک کاری در بیشتر فریمها فن است، پس مسیر گردش هوا و فاصلههای نصب باید رعایت شود.
- این سری در توان های 18.5 تا 110 کیلووات دارای چوک DC و در توان های 37 کیلووات و کمتر دارای بریک یونیت داخلی است.
ظرفیت اضافه بار اینورتر اینوت GD350A
یکی از ویژگیهای مهم در اینورتر GD350A این است که خیلی از مدلها دو رنجی هستند؛ یعنی همزمان با دو تعریف بار معرفی میشوند:
G (گشتاور ثابت / Constant Torque): مناسب بارهایی مثل نوار نقاله، میکسر، اکسترودر، بالابر و…
P (گشتاور متغیر / Variable Torque): مناسب فن و پمپ سانتریفیوژ و بارهایی که گشتاورشان با سرعت تغییر میکند.
از نظر تحمل اضافهبار هم منطق همین است:
- در حالت G، درایو تحمل اضافهبار بالاتری دارد. (برای بارهای سختتر)
- در حالت P، تحمل اضافهبار پایینتر است. (چون معمولاً در فن/پمپ چنین فشاری لازم نیست.)
ظرفیت اضافه بار در دو مد سبک کار و سنگین کار به شرح زیر است:
- در مد سنگین کار( 1.5 برابر جریان نامی به مدت یک دقیقه )
- در مد سبک کار(1.2 برابرجریان نامی به مدت یک دقیقه)
پس در هنگام خرید اینورتر GD350A ، فقط توان را نگاه نکنید؛ حتماً مشخص کنید نوع بار شما از نوع G است یا P ؛ چون انتخاب تجهیزات قدرت، جریان نامی و پایداری زیر بار به این مورد وابسته است.
جدول مقایسه مشخصات سری های اینورتر اینوت
در جدول زیر، مشخصات فنی جامع اینورتر اینوت GD350A برای هر مدل آورده شده است؛ از کد محصول و توان نامی تا ظرفیت اضافه بار، نوع خنککاری، وجود چوک DC و چاپر داخلی و همچنین فیوز ورودی پیشنهادی، مقاومت ترمز، جریان ورودی و خروجی و در نهایت ابعاد فیزیکی هر مدل درج شده تا بتوانید مناسبترین گزینه را برای تابلو و شرایط کاری خود انتخاب کنید.
کد محصول | توان (kW) | ظرفیت اضافه بار | خنک کاری | چوک DC | چاپر داخلی | فیوز ورودی پیشنهادی(A) | مقاومت ترمز پیشنهادی(اهم) | مقاومت ترمز(توان) | جریان ورودی(A) | جریان خروجی(A) | ابعاد مدل ها |
GD350A-004G/5R5P-4 | 4kW | G:150%x60s/P:120%x60s | فن دار | ندارد | دارد | 20 | 122 | 0.6 | 13.5A | 9.5A | 126x186x201mm |
| GD350A-5R5G/7R5P-4 | 5.5kW | G:150%x60s/P:120%x60s | فن دار | ندارد | دارد | 35 | 89 | 0.75 | 19.5A | 14A | 126x186x201mm |
GD350A-7R5G/011P-4 | 7.5kW | G:150%x60s/P:120%x60s | فن دار | ندارد | دارد | 40 | 65 | 1.1 | 25A | 18.5A | 146x256x192mm |
| GD350A-011G/015P-4 | 11kW | G:150%x60s/P:120%x60s | فن دار | ندارد | دارد | 50 | 44 | 1.7 | 32A | 25A | 170x320x220mm |
GD350A-015G/018P-4 | 15kW | G:150%x60s/P:120%x60s | فن دار | ندارد | دارد | 60 | 32 | 2 | 40A | 32A | 170x320x220mm |
| GD350A-018G/022P-4 | 18.5kW | G:150%x60s/P:120%x60s | فن دار | دارد | دارد | 70 | 27 | 3 | 47A | 38A | 200×340.6x208mm |
GD350A-022G/030P-4 | 22kW | G:150%x60s/P:120%x60s | فن دار | دارد | دارد | 90 | 22 | 3 | 51A | 45A | 200×340.6x208mm |
| GD350A-030G/037P-4 | 30kW | G:150%x60s/P:120%x60s | فن دار | دارد | دارد | 125 | 17 | 5 | 70A | 60A | 250x400x223mm |
GD350A-037G/045P-4 | 37kW | G:150%x60s/P:120%x60s | فن دار | دارد | دارد | 125 | 13 | 6 | 80A | 75A | 250x400x223mm |
| GD350A-045G/055P-4 | 45kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 150 | 10 | 7 | 98A | 92A | 282x560x258mm |
GD350A-055G/075P-4 | 55kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 200 | 8 | 8 | 128A | 115A | 282x560x258mm |
| GD350A-075G/090P-4 | 75kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 250 | 6.5 | 11 | 139A | 150A | 282x560x258mm |
GD350A-090G/110P-4 | 90kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 300 | 5.4 | 14 | 168A | 180A | 338x554x330mm |
| GD350A-110G/132P-4 | 110kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 350 | 4.5 | 17 | 201A | 215A | 338x554x330mm |
GD350A-1R5G/2R2P-4 | 1.5kW | G:150%x60s/P:120%x60s | فن دار | ندارد | ندارد | 10 | 326 | 0.23 | 3.7A | 5A | 126x186x185mm |
| GD350A-2R2G/003P-4 | 2.2kW | G:150%x60s/P:120%x60s | فن دار | ندارد | ندارد | 10 | 222 | 0.33 | 5A | 5.8A | 126x186x185mm |
GD350A-045G/055P-4-B | 45kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 150 | 10 | 7 | 92A | 98A | 282x560x258mm |
GD350A-055G/075P-4-B | 55kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 200 | 8 | 8 | 115A | 128A | 282x560x258mm |
| GD350A-075G/090P-4-B | 75kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 250 | 6.5 | 11 | 150A | 139A | 282x560x258mm |
GD350A-090G/110P-4-B | 90kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 300 | 5.4 | 14 | 180A | 168A | 338x554x330mm |
| GD350A-110G/132P-4-B | 110kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 350 | 4.5 | 17 | 215A | 201A | 338x554x330mm |
GD350A-132G/160P-4 | 132kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 400 | 3.7 | 20 | 260A | 265A | 500x870x360mm |
| GD350A-160G/185P-4 | 160kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 500 | 3.1 | 24 | 305A | 310A | 500x870x360mm |
GD350A-185G/200P-4 | 185kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 600 | 2.8 | 28 | 340A | 345A | 500x870x360mm |
| GD350A-200G/220P-4 | 200kW | G:150%x60s/P:120%x60s | فن دار | دارد | ندارد | 700 | 2.5 | 30 | 380A | 385A | 500x870x360mm |
پس از بررسی این جدول، حتماً توان، جریان خروجی، ظرفیت اضافه بار و نحوه خنککاری هر مدل را با مشخصات موتور و شرایط کاری خود تطبیق دهید. در نهایت ابعاد فیزیکی را با فضای داخل تابلو مقایسه کنید تا در زمان نصب با محدودیت مکان و تهویه روبهرو نشوید.
پلاک خوانی درایو اینوت GD350A
کد مدل در سری GD350Aطوری طراحی شده که با یک نگاه اطلاعاتی مانند، سری محصول، توان و نوع بار و کلاس ولتاژ را بیان میکند.در ادامه به بررسی GD350A-004G/5R5P-4 میپردازیم و بخشهای مهم این کد را در ادامه به تفصیل مورد بررسی قرار میدهیم.

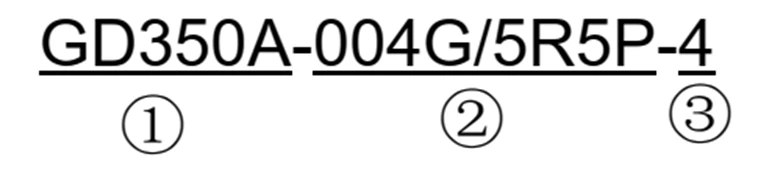

در تصویر دوم هم این کد به 3 بخش (① ② ③) تقسیم شده است.
① بخش اول: سری و خانواده محصول
GD350A : این بخش فقط میگوید این درایو از سری GD350A است.
② بخش دوم: توان نامی در دو حالت کاری (P,G)
- عدد 004 یعنی توان نامی 4kW
- حرف G یعنی مد سنگینکار / گشتاور ثابت (Constant Torque)
معنا: این درایو در کاربردهای گشتاور ثابت، توانی معادل 4kW دارد.
- 5R5 یعنی توان برابر 5kW و حرف R به جای نقطه اعشار استفاده میشود.
- حرف P یعنی نوع کاربری فن/پمپ / گشتاور متغیر (Variable Torque)
معنا: همین درایو اگر در کاربرد فن/پمپ(سبک) استفاده شود، توان نامی آن 5.5kW در نظر گرفته میشود.
③ بخش سوم: کلاس ولتاژ ورودی
عدد 4 یعنی کلاس ولتاژ سه فاز 380 ولت است.
با همین منطق میتوانید هر کد دیگر از خانواده GD350A را بخوانید و از روی مدل، سری، توان، نوع بار و کلاس ولتاژ را تشخیص بدهید.
ابعاد اینورتر INVT GD350A
اینورترINVT GD350A در چند فریم و ابعاد مختلف عرضه میشود و اندازه دقیق آن به توان، کاربری G/P و روش نصب (دیواری/فلنجی/زمینی) وابسته است. قبل از جانمایی در تابلو، حتماً ابعاد بدنه و فاصلههای نصب را بررسی کنید تا تهویه و دسترسی سرویس بدون مشکل باشد.

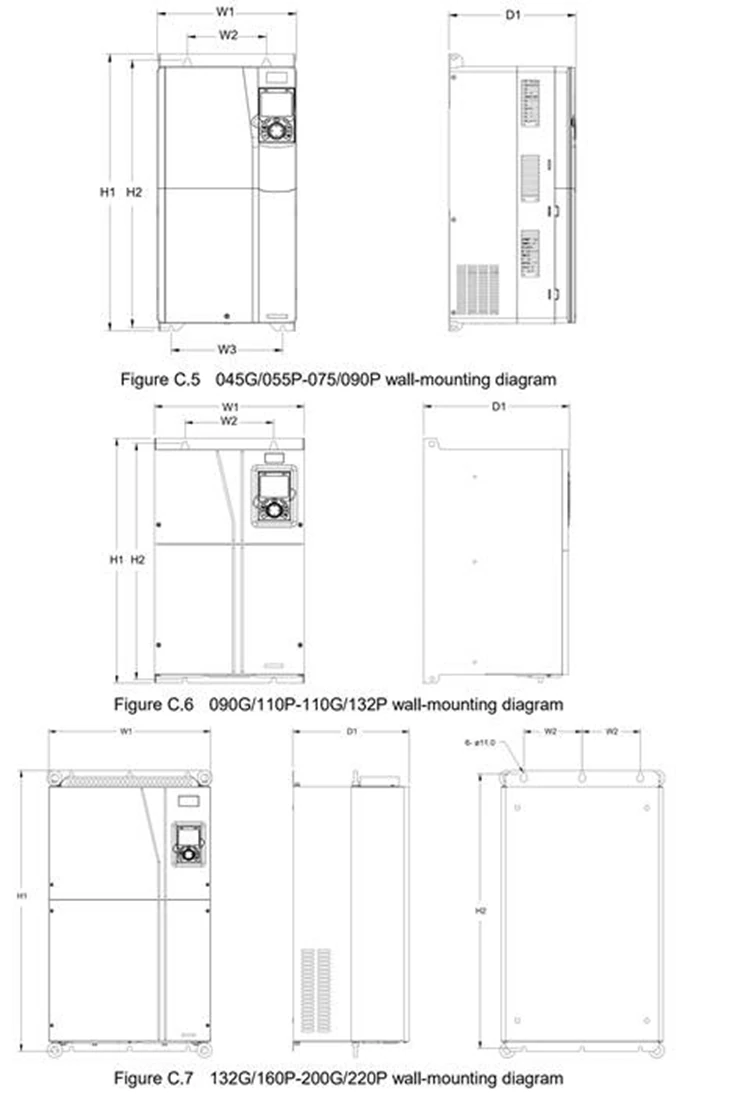

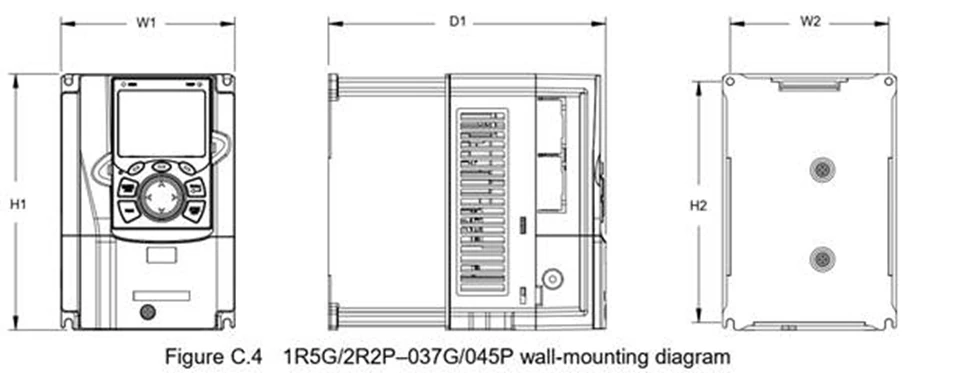

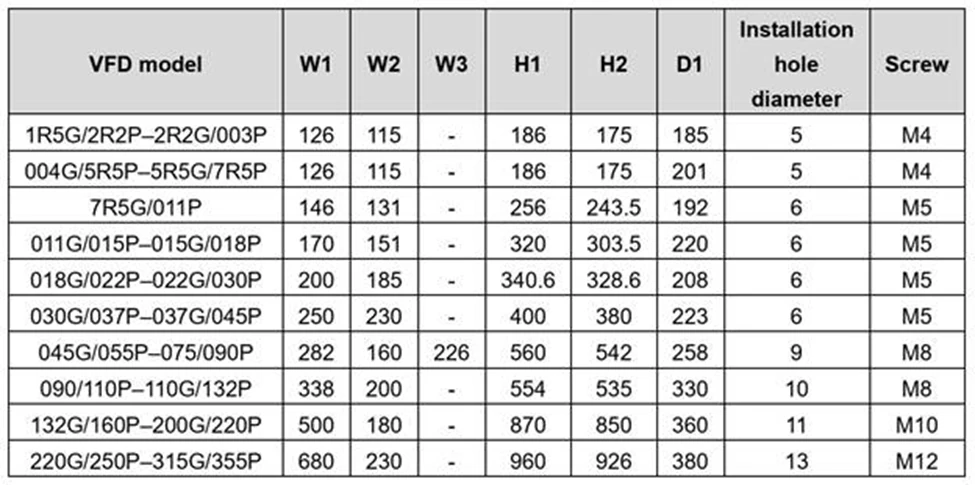

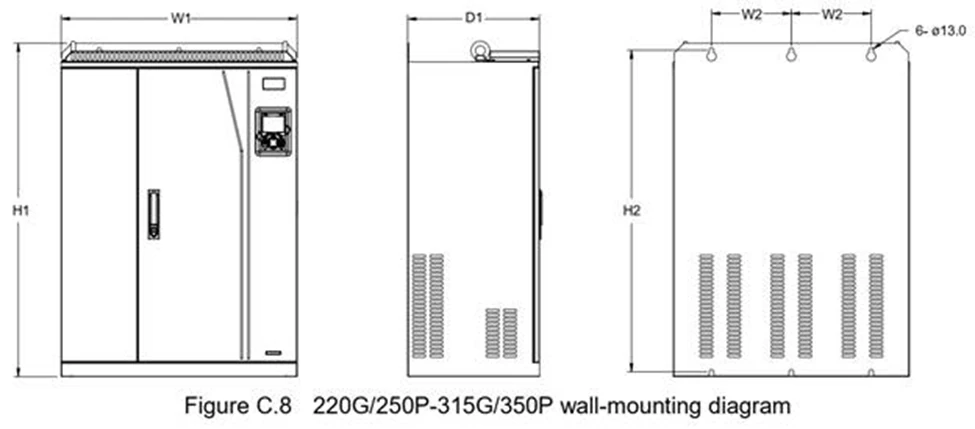

در ادامه، ابعاد استاندارد اینورتر GD350A در نصب Wall-mount را به تفکیک فریم و مدل میبینید تا بتوانید طراحی تابلو، انتخاب محل نصب و مسیر کابلکشی را دقیق و حرفهای انجام دهید.
حالا که ابعاد اینورتر GD350A را دیدید، مرحله بعد این است که جایگذاری داخل تابلو را با رعایت فاصلههای تهویه و فضای سرویسکاری نهایی کنید تا گردش هوا، دسترسی به ترمینالها و کابلکشی بدون محدودیت انجام شود.

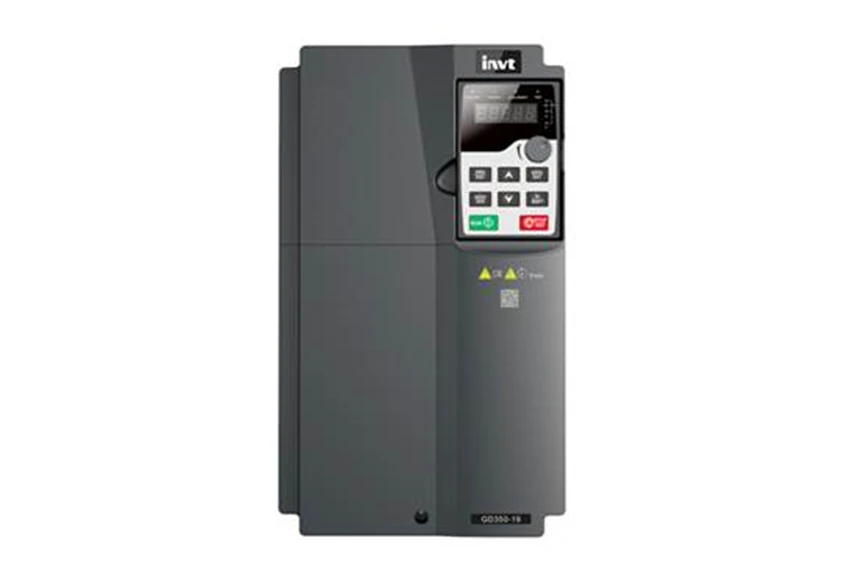

اجزا اینورتر اینوت GD350A
در این بخش، اجزای اصلی اینورتر اینوت GD350A را مطابق تصویر و نامگذاری استاندارد بررسی میکنیم تا دقیق بدانید هر قطعه چه نقشی در حفاظت، خنککاری، دسترسی به ترمینالها و توسعهپذیری درایو دارد.
کاور بالا- (Upper cover)
کاور بالایی برای حفاظت از بخشهای داخلی و جلوگیری از تماس ناخواسته با قطعات استفاده میشود.
کیپد (Keypad)
کیپد پنل کاربری درایو است و برای راهاندازی اولیه، تنظیم پارامترها، مانیتورینگ وضعیتها (فرکانس، جریان، خطاها) و فرمانها (Run/Stop) استفاده میشود. در پروژههای صنعتی، کیپد گاهی روی درِ تابلو نصب میشود تا دسترسی اپراتور سادهتر باشد.
کاور پایین (Lower cover)
کاور پایینی نیز نقش حفاظت دارد و معمولاً از بخشهای قدرت و ترمینالها در برابر گردوغبار و تماس مستقیم محافظت میکند.
کارت توسعه (Expansion card)
این بخش برای افزودن آپشنها است. بسته به نیاز پروژه میتواند کارت شبکه صنعتی، کارت I/O ، کارت انکودر/PG و… باشد. مزیتش این است که بدون تغییر کل درایو، قابلیتهای ارتباطی/کنترلی را ارتقا میدهید.
بافل/محافظ برد کنترل (Control board baffle)
این قطعه همزمان دو کار انجام میدهد:
- حفاظت از برد کنترل در برابر گردوغبار، برخورد، تماس
- ایجاد جایگاه و ساختار مناسب برای نصب کارتهای توسعه
فن خنککننده (Cooling fan)
فن مسئول دفع حرارت از هیتسینک و داخل بدنه است. کاهش راندمان فن (کثیفی، خرابی بلبرینگ، افت دور) یکی از دلایل رایج Overheat و در نهایت درِیتینگ اجباری یا تریپ دمایی است.
رابط کیپد (Keypad interface)
این پورت/رابط برای اتصال کیپد به درایو استفاده میشود. اگر کیپد را از روی بدنه جدا کرده و روی درِ تابلو میبرید، این قسمت عملاً مسیر ارتباطی کیپد و درایو را فراهم میکند.
پلاک مشخصات (Nameplate)
پلاک همان برچسب مشخصات است که اطلاعات کلیدی مثل مدل دقیق، توان (G/P)، ولتاژ ورودی، جریانها، IP و… را نشان میدهد. برای انتخاب صحیح تجهیزات بالادستی (کلید، فیوز، کابل) یا سفارش قطعه، اولین مرجع همین پلاک است.
ترمینالهای کنترل (Control terminals)
این ترمینالها مربوط به مدار فرمان هستند؛ مثل ورودیهای دیجیتال (Start/Stop، جهت، چندسرعته)، ورودی وخروجیهای آنالوگ خروجی رله، ترانزیستوری و سیگنالهای کنترلی دیگر.
کاور دریچه تهویه (Ventilation hole cover)
این قطعه اختیاری است. استفاده از آن میتواند درجه حفاظت را بهتر کند (نفوذ کمتر گردوغبار/اجسام)، اما همزمان باعث افزایش دمای داخلی میشود و در این حالت معمولاً لازم است درِیتینگ (کاهش ظرفیت کاری) در نظر بگیرید.
یعنی اگر این کاور را میبندید، باید به تهویه تابلو و دمای کارکرد حساستر باشید.
ترمینالهای مدار قدرت (Main circuit terminals)
اینها ترمینالهای اصلی قدرت هستند؛ شامل ورودیهای سهفاز، خروجی به موتور، و در برخی مدلها ترمینالهای مربوط به باس DC/ترمز.
نکته ایمنی مهم: هرگونه دستکاری این بخش فقط بعد از قطع کامل برق و تخلیه شارژ باس DC انجام شود.
نشانگر POWER
این LEDنشانگر وضعیت وجود تغذیه را نمایش میدهد. برای بهرهبرداری، کمک میکند سریع تشخیص دهید درایو برق دارد یا نه. البته این نشانگر معیار درستی برای دست زدن به ترمینالهای قدرت نیست؛ چون باس DC ممکن است مدتی شارژ بماند.
لیبل سری محصول GD350A (GD350A product series label)
این برچسب مربوط به سری/خانواده است.
راهنمای خرید و استعلام قیمت اینورتر اینوت GD350A
برای خرید اینورتر GD350A قبل از هر چیز مدل دقیق را بر اساس نوع بار مشخص کنید؛ چون این سری معمولاً به صورت دو رنجی است. در استعلام قیمت اینورتر GD350A حتماً درباره نیاز به ترمز (یونیت/مقاومت)، طول کابل موتور و لوازم جانبی مثل راکتور و کارتهای ارتباطی هم سوال کنید؛ همچنین میتوانید با شماره 02191091022 با کارشناسان فنی تتاصنعت تماس بگیرید تا بهترین تصمیم را داشته باشید.
پرسشهای متداول
❓ تفاوت اصلی مدلهای G و P در اینورتر GD350A چیست؟
در منوال، G برای بار گشتاور ثابت و P برای بار گشتاور متغیر تعریف شده است؛ پس انتخاب به «نوع بار» وابسته است نه فقط توان موتور.
❓ از کجا بفهمم یونیت ترمز داخلی دارم یا باید بیرونی بگذارم؟
طبق منوال، مدلهای 037G/045P و پایینتر یونیت ترمز داخلی دارند. مدلهای 045G/055P و بالاتر نیازمند یونیت ترمز خارجیاند. در بازه 045G/055P تا 055G/075P امکان یونیت داخلیِ آپشنی با پسوند -B وجود دارد.
❓ اگر کابل موتور طولانی باشد چه مشکلی پیش میآید و راهحل چیست؟
در کابلهای >50m، ظرفیت خازنی کابل و جریان نشتی میتواند تریپ اضافهجریان ایجاد کند و به عایق موتور آسیب بزند. راهحل: استفاده از راکتور خروجی (برای 50–100m طبق جدول دیتاشیت انتخاب شود) و در فواصل خیلی بلند، بررسی فیلتر dv/dt/فیلتر خروجی.
❓ آیا اینورتر GD350A برای تابلوهای گرم مناسب است؟
بازه کاری دما -10 تا 50°C است، اما بالاتر از 40°C باید derating اعمال شود. بنابراین در تابلوهای گرم، تهویه مناسب، فاصلهگذاری و حاشیه توان را حتماً لحاظ کنید.
❓ چرا افزایش فرکانس کریر میتواند توان قابلاستفاده را کم کند؟
چون با بالا رفتن کریر، تلفات سوئیچینگ و دمای درایو افزایش مییابد و معمولاً نیاز به derating پیدا میشود.
❓ آیا GD350A قابلیت توسعه برای انکودر و شبکه صنعتی را دارد؟
بله. اسلاتهای توسعه برای کارت PG (انکودر)، کارتهای ارتباطی و I/O پشتیبانی میشود؛ کنترلبُرد مدلهای >7.5kW دارای سه اسلات توسعه است.
